Bộ nâng cấp truyền động Triple Z cho máy in 3D Ender 3 NG

Hệ thống truyền động trục Z cải tiến cho máy in Ender 3 NG

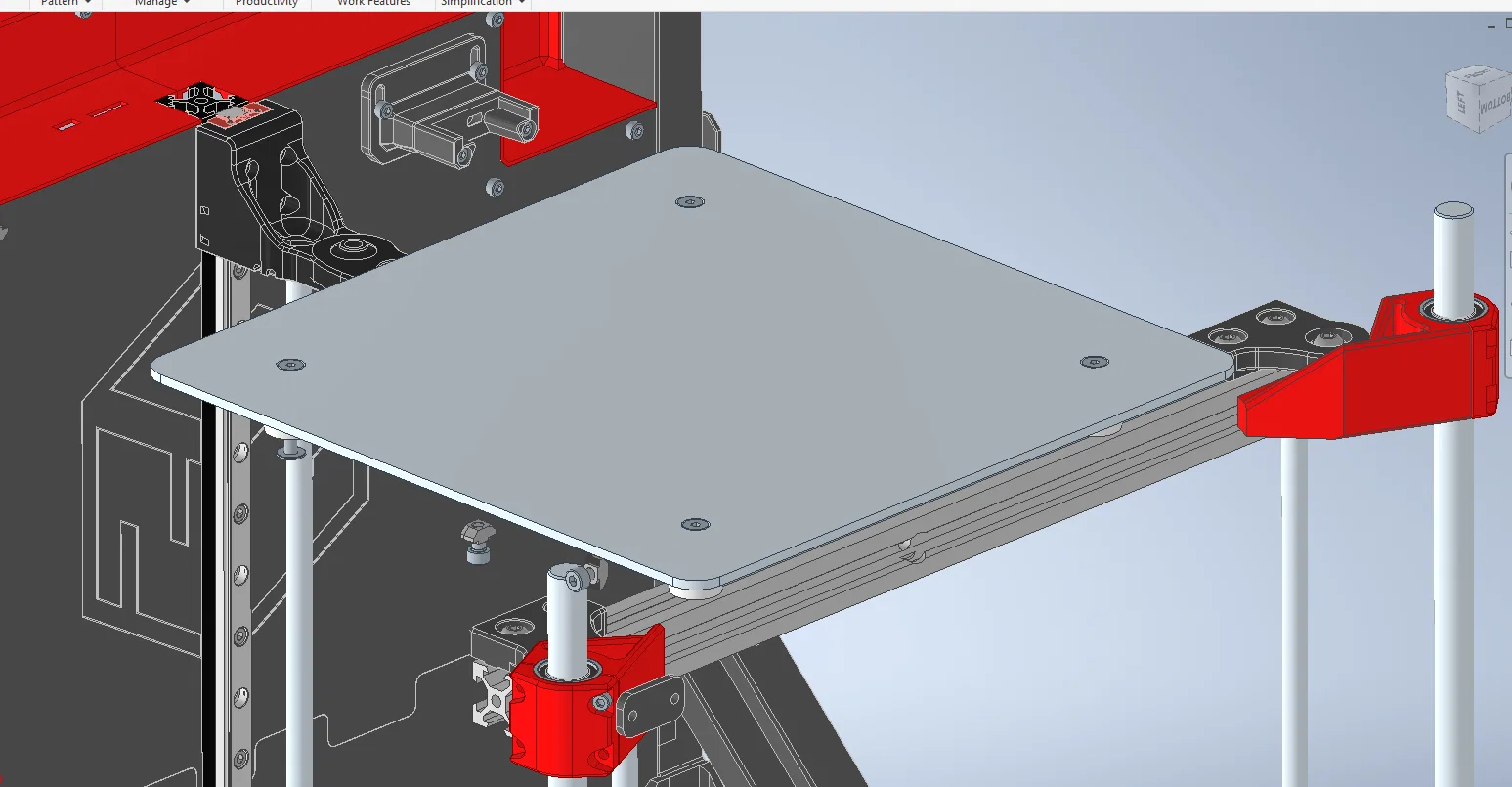

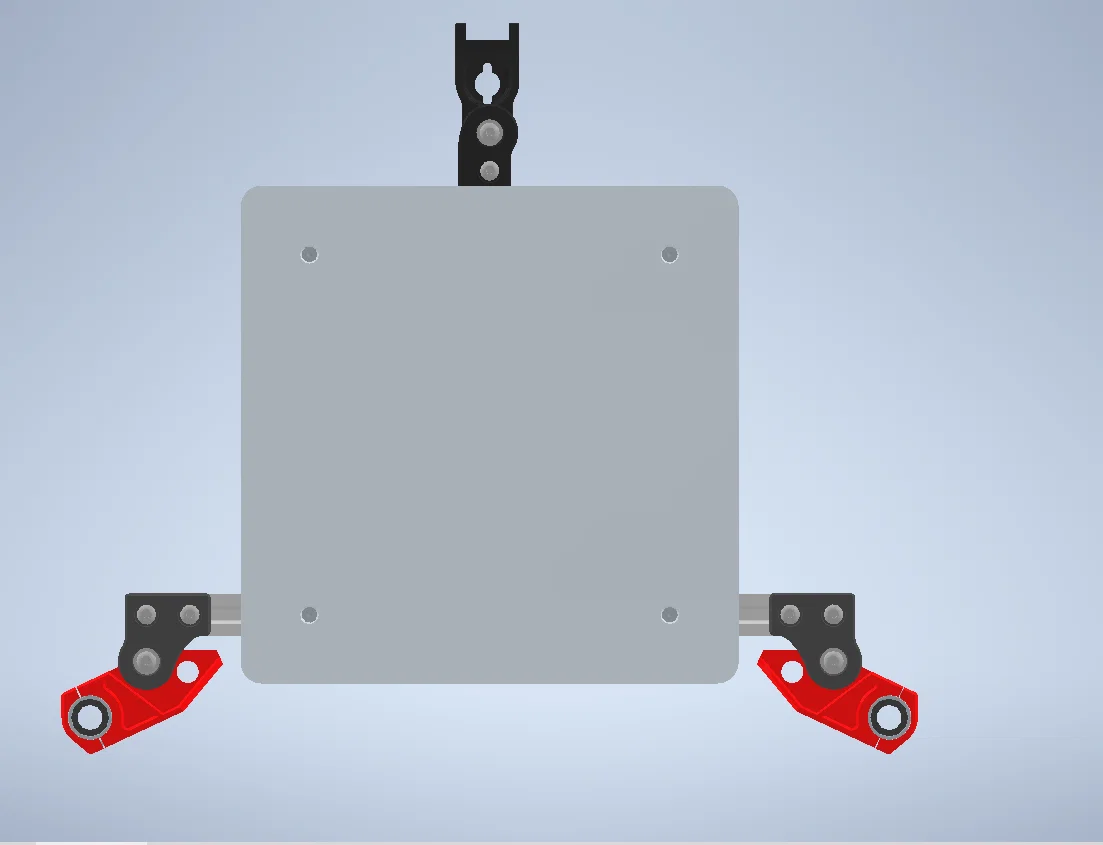

Đây là bộ sưu tập các chi tiết kỹ thuật được thiết kế chuyên biệt để nâng cấp hệ thống truyền động cho máy in 3D Ender 3 NG. Với mục tiêu tối ưu hóa độ chính xác và sự ổn định, các chi tiết này tập trung vào việc hiện thực hóa cơ cấu Triple Z (trục Z ba động cơ) và thử nghiệm tính năng Z-tilt (cân chỉnh độ nghiêng trục Z). Đây là giải pháp dành cho những người dùng đam mê độ chế máy in, muốn đẩy giới hạn của Ender 3 NG lên một tầm cao mới về hiệu suất in ấn.

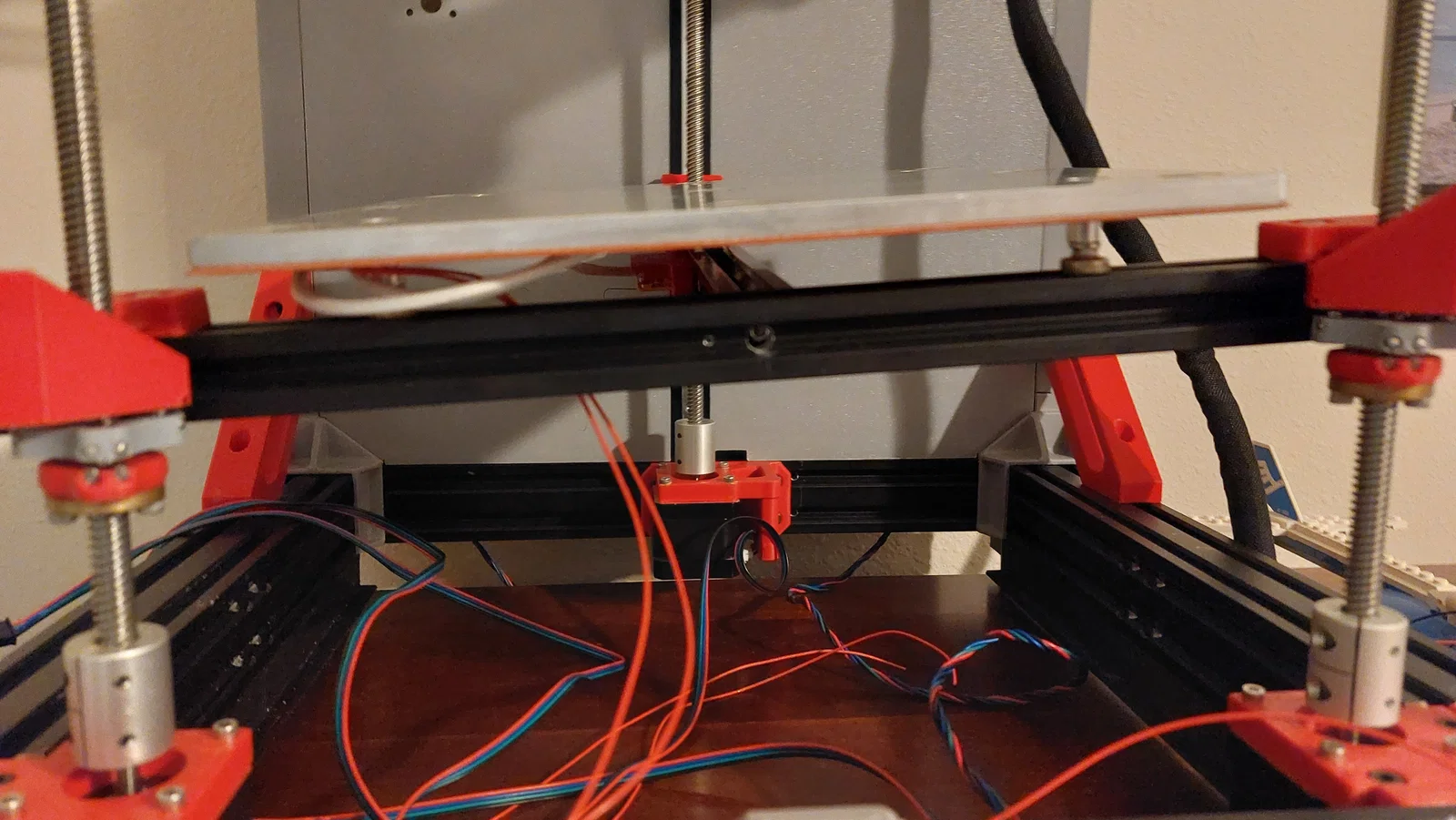

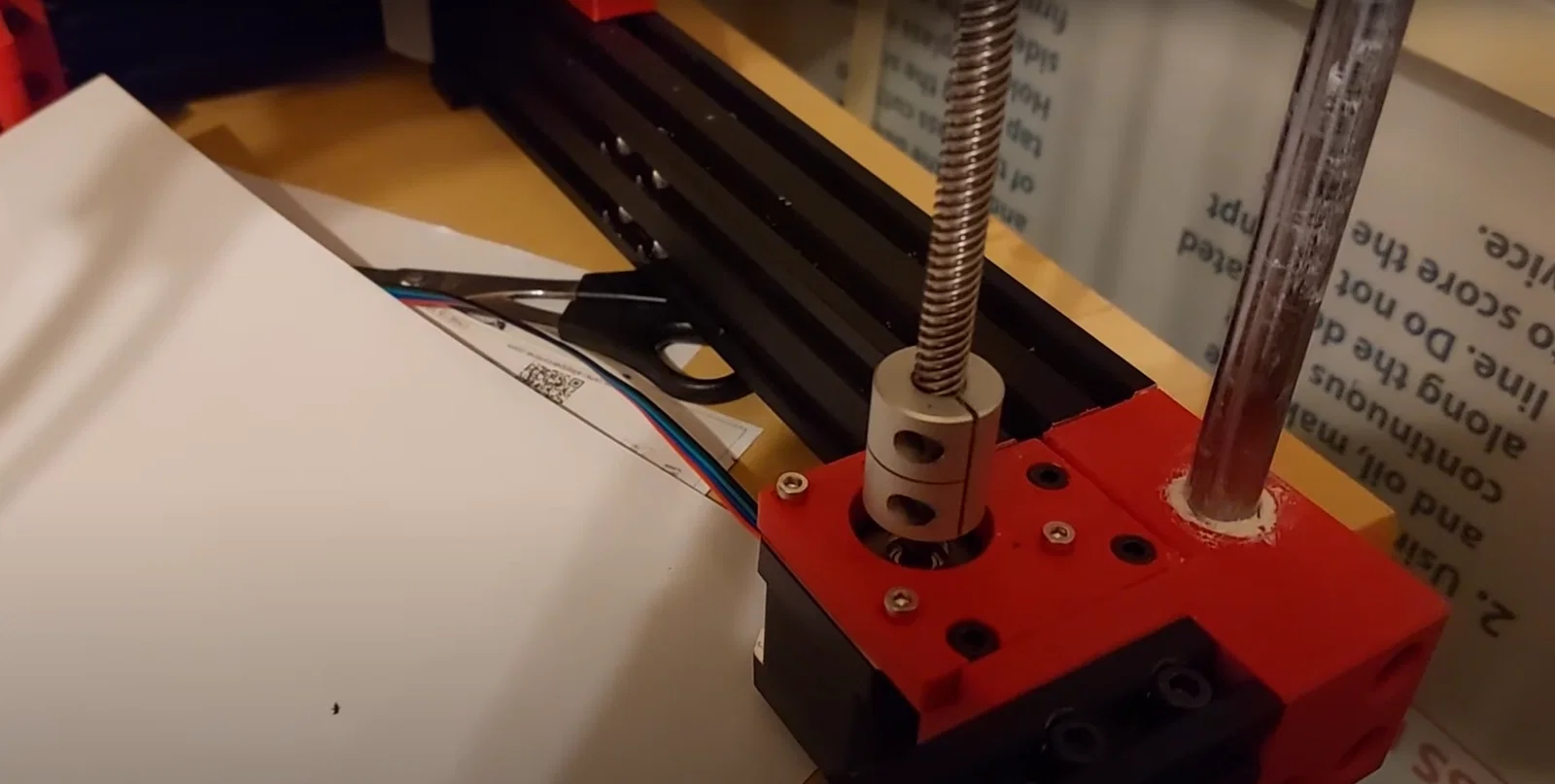

Việc lắp đặt hệ thống Triple Z giúp phân bổ tải trọng đồng đều hơn, giảm thiểu hiện tượng lệch trục Z thường gặp trên các dòng máy sử dụng hệ thống truyền động truyền thống. Các khớp nối được thiết kế lại để tương thích hoàn hảo với cấu trúc khung máy Ender 3 NG, đảm bảo mọi chuyển động đều diễn ra mượt mà và chính xác tuyệt đối. Bên cạnh đó, các bản thiết kế sớm cho tính năng Z-tilt sẽ giúp bạn chủ động hơn trong việc cân chỉnh bàn in, đặc biệt hữu ích khi in các sản phẩm khổ lớn cần độ phẳng cao.

Để đạt được kết quả in tốt nhất với các linh kiện này, người dùng cần lưu ý những điểm sau đây:

• Vật liệu đề xuất: Nên sử dụng nhựa PETG hoặc ABS/ASA để đảm bảo độ cứng vững và khả năng chịu nhiệt tốt cho các bộ phận cơ khí chịu tải cao.
• Thiết lập in: Sử dụng độ dày tường (wall thickness) từ 3-4 lớp và mật độ lấp đầy (infill) khoảng 40% dạng lưới hoặc gyroid để tăng cường độ bền.
• Độ phân giải layer: Nên in ở mức 0.2mm để cân bằng giữa tốc độ in và độ sắc nét, đảm bảo các chi tiết lắp ráp khớp với linh kiện kim loại.
• Kiểm tra kỹ thuật: Vì đây là các chi tiết dùng cho nâng cấp hệ thống chuyển động, hãy kiểm tra độ rơ của bạc đạn và độ trơn của trục vít me sau khi lắp đặt để tránh gây áp lực lên động cơ stepper.
• Lưu ý quan trọng: Bản thiết kế này hướng đến người dùng có kinh nghiệm, đòi hỏi kỹ năng tháo lắp và cấu hình lại firmware (như Klipper hoặc Marlin) để điều khiển đồng bộ ba động cơ trục Z.

Đây là một dự án nâng cấp tuyệt vời nếu bạn đang muốn biến chiếc Ender 3 NG của mình thành một cỗ máy in chính xác và chuyên nghiệp hơn. Mặc dù các file này bao gồm các phiên bản thử nghiệm sớm, nhưng chúng mang lại cơ sở kỹ thuật rất tốt cho việc nghiên cứu và tùy biến hệ thống truyền động Z-tilt.
