Sentinel [Rook 2020 Toolhead] - Cụm đầu in Direct Drive

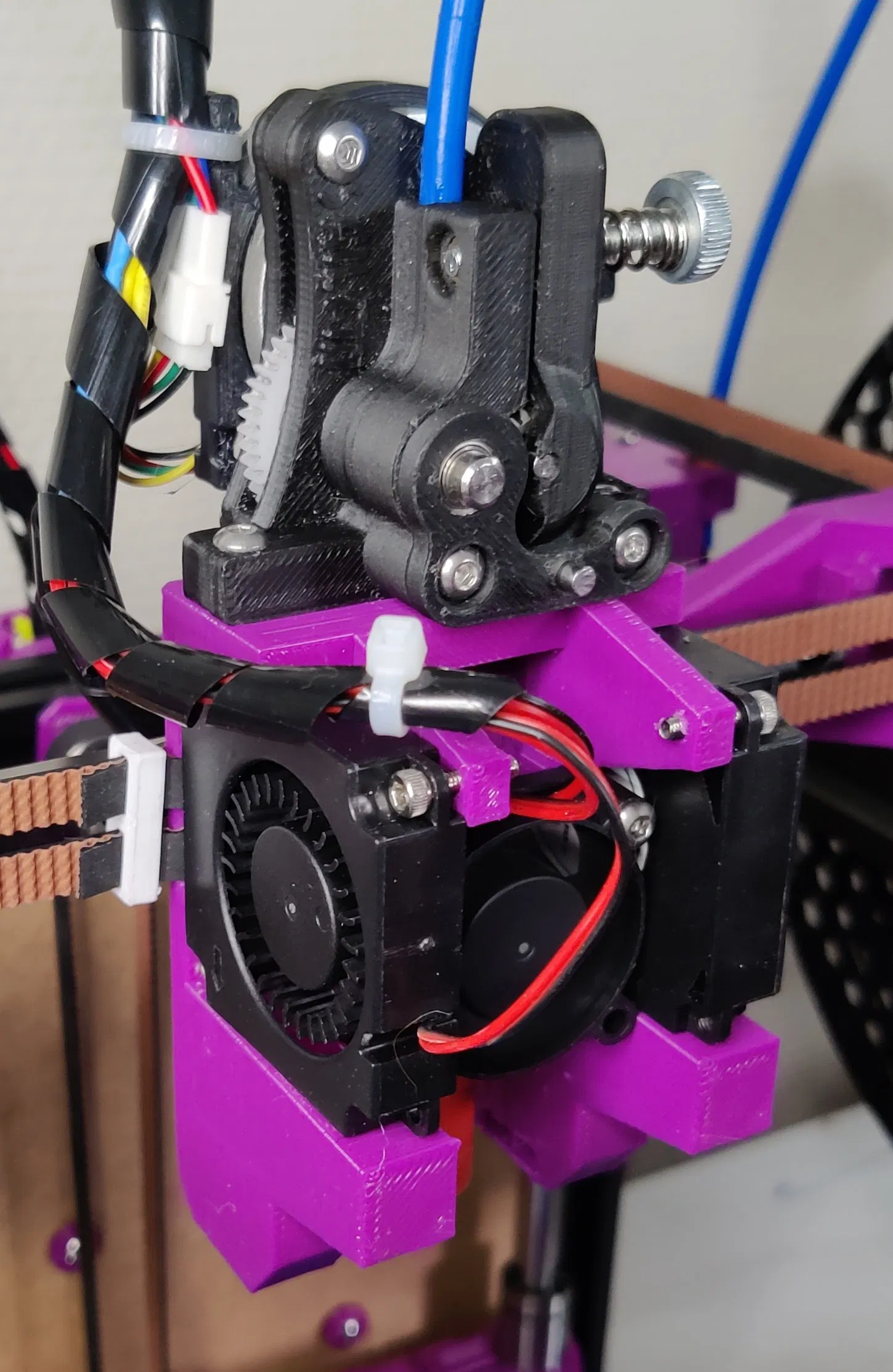

Đây là Sentinel, một cụm đầu in direct-drive nhỏ gọn cho Rook 2020!

Sử dụng tản nhiệt và khớp nối nhiệt của Creality (khuyên dùng loại all-metal) và CHC hoặc CHC-Pro cho cụm hotend siêu nhỏ gọn.

Tôi đã thêm phiên bản cho Trianglelabs CR10 CHC có trong bộ kit Fabreeko, hoặc bạn có thể lấy nó từ ĐÂY

Muốn có ABL với đầu dò cảm ứng? Tôi đã có giải pháp cho bạn!

Hoặc có thể bạn muốn sử dụng BIQU Microprobe? Đừng lo!

Cần các loại đai ốc M3 cho hotend và extruder, quạt 4010 sử dụng ốc M2.5.

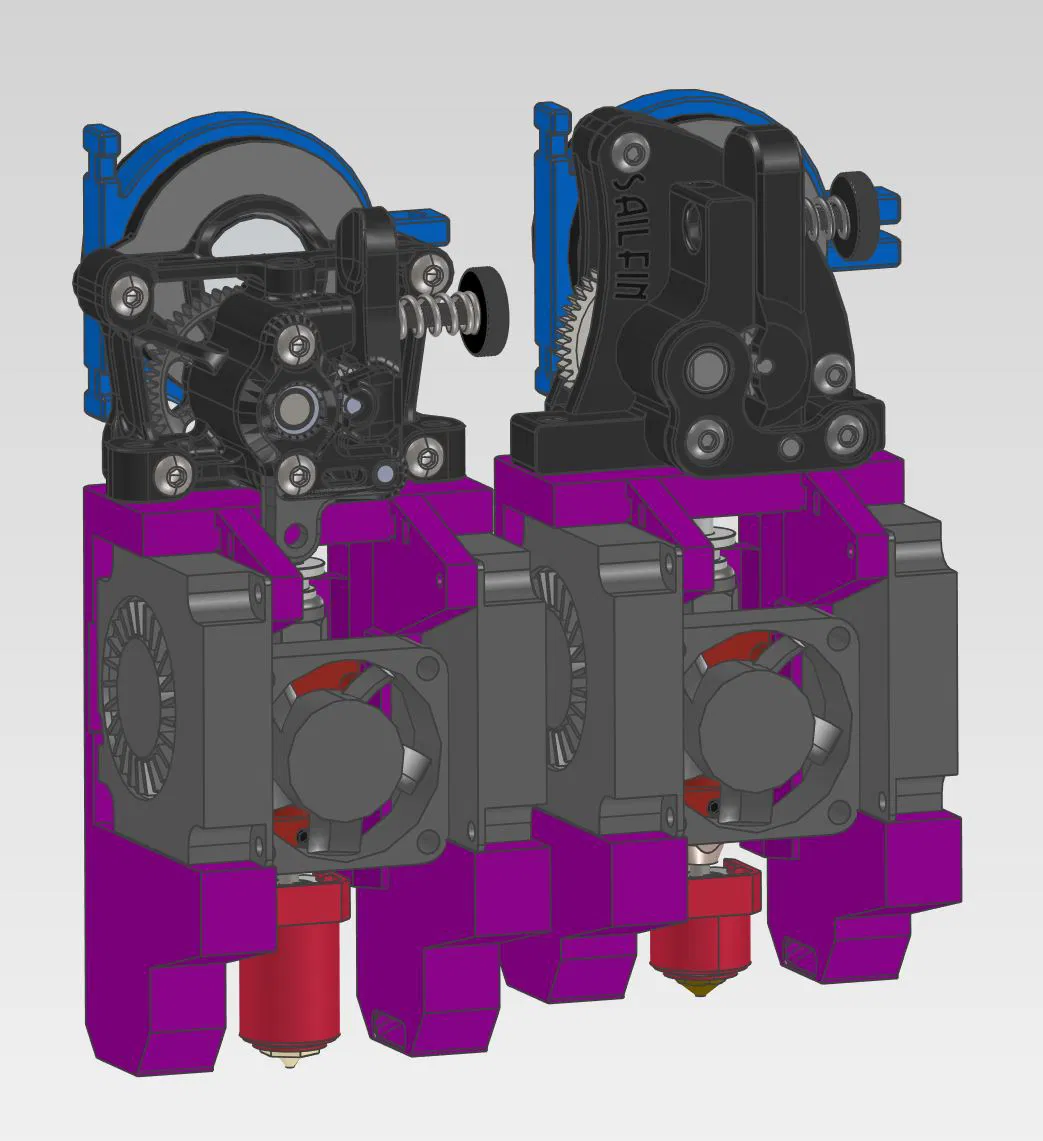

Nó được thiết kế cho extruder Sherpa mini, và hoạt động với Sailfin nếu bạn sử dụng mount sherpa trên đó.

2 quạt thổi 4010 và 1 quạt 3010 để làm mát tản nhiệt.

In được trong một lần, không cần hỗ trợ, PLA hoàn toàn phù hợp, tôi khuyên bạn nên sử dụng cài đặt tương tự như khi in các bộ phận cho Rook của bạn.

Dây curoa có thể được gắn bằng dây rút, hoặc bằng dây curoa của Kyle từ ĐÂY

Tôi đã bao gồm một kẹp cho thanh ray của bạn để ngăn nó va vào bộ phận idler Z ở phía sau, và bộ phận giảm căng Nema 14 mà tôi sử dụng trên máy in của mình.

Lắp ráp: Vặn cụm đầu in vào xe đẩy của bạn trước, gắn dây curoa, sau đó gắn hotend, quạt 3010, 4010 và cuối cùng là extruder.

Xin gửi lời cảm ơn sâu sắc đến “tcbp” và “lolthekidison” trên Rolohaun Discord vì đã giúp tôi thử nghiệm cái này!
