Giá đỡ thanh nhôm 2060 cho Camera Logitech C270

Mô tả:

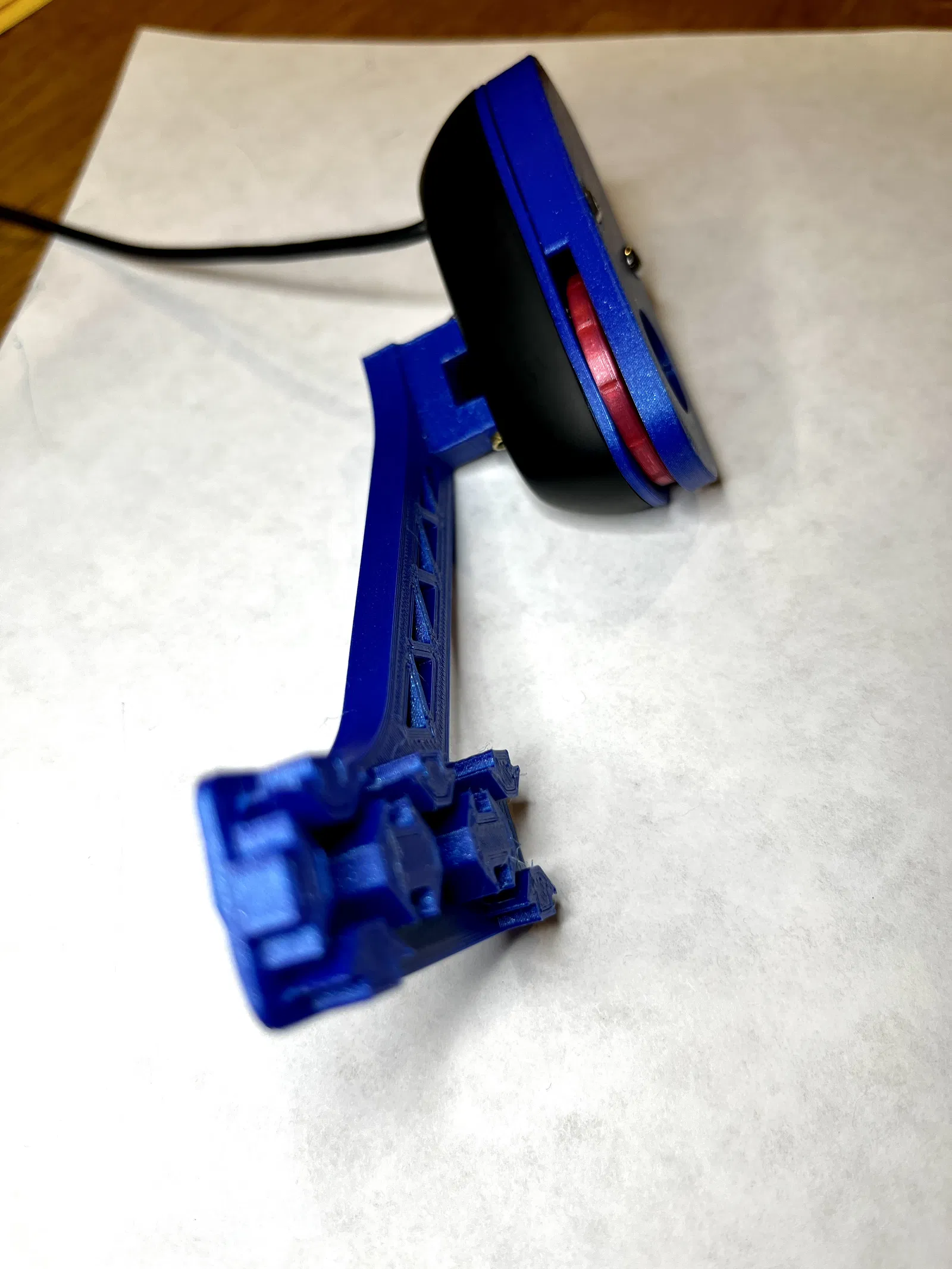

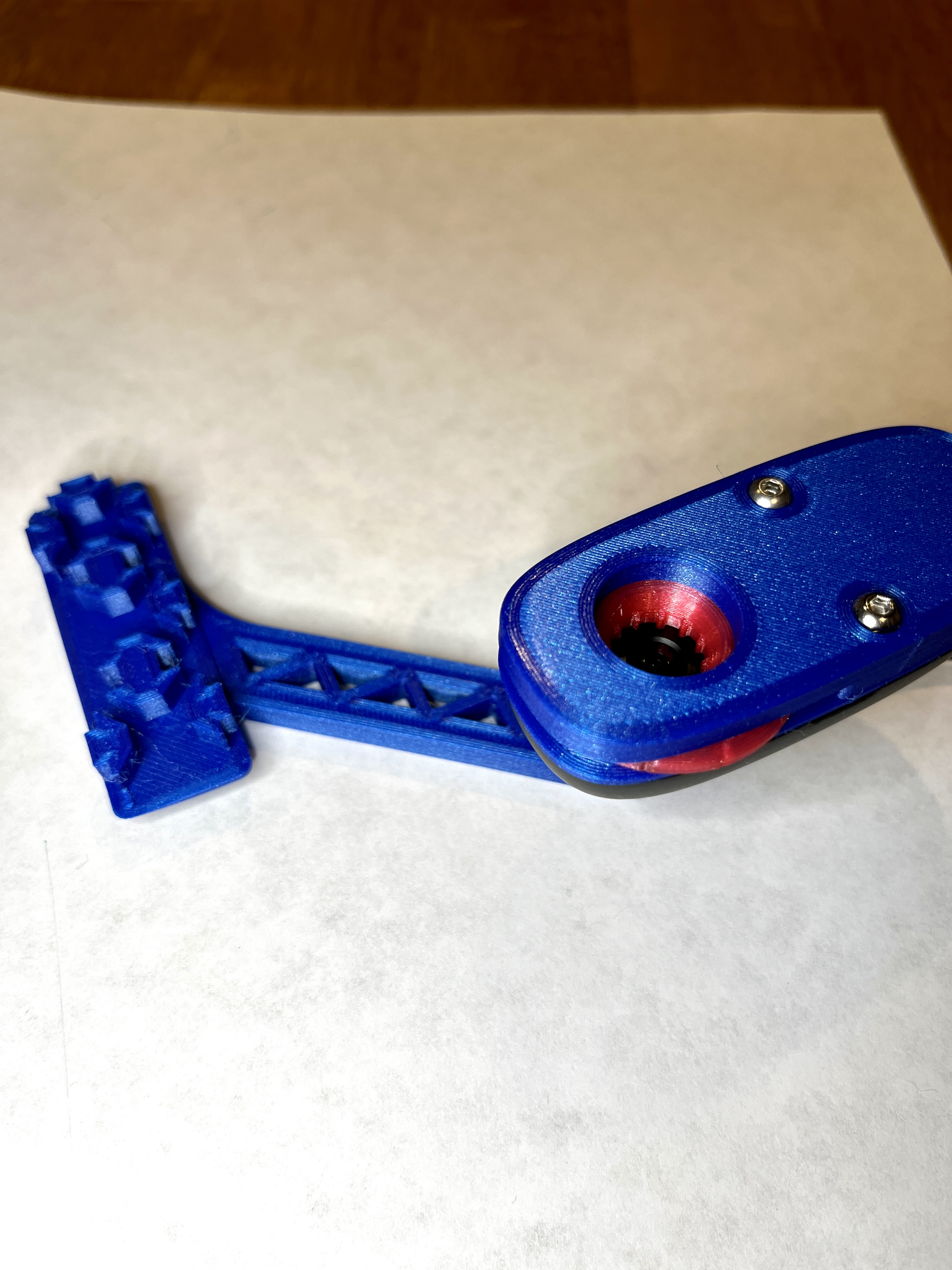

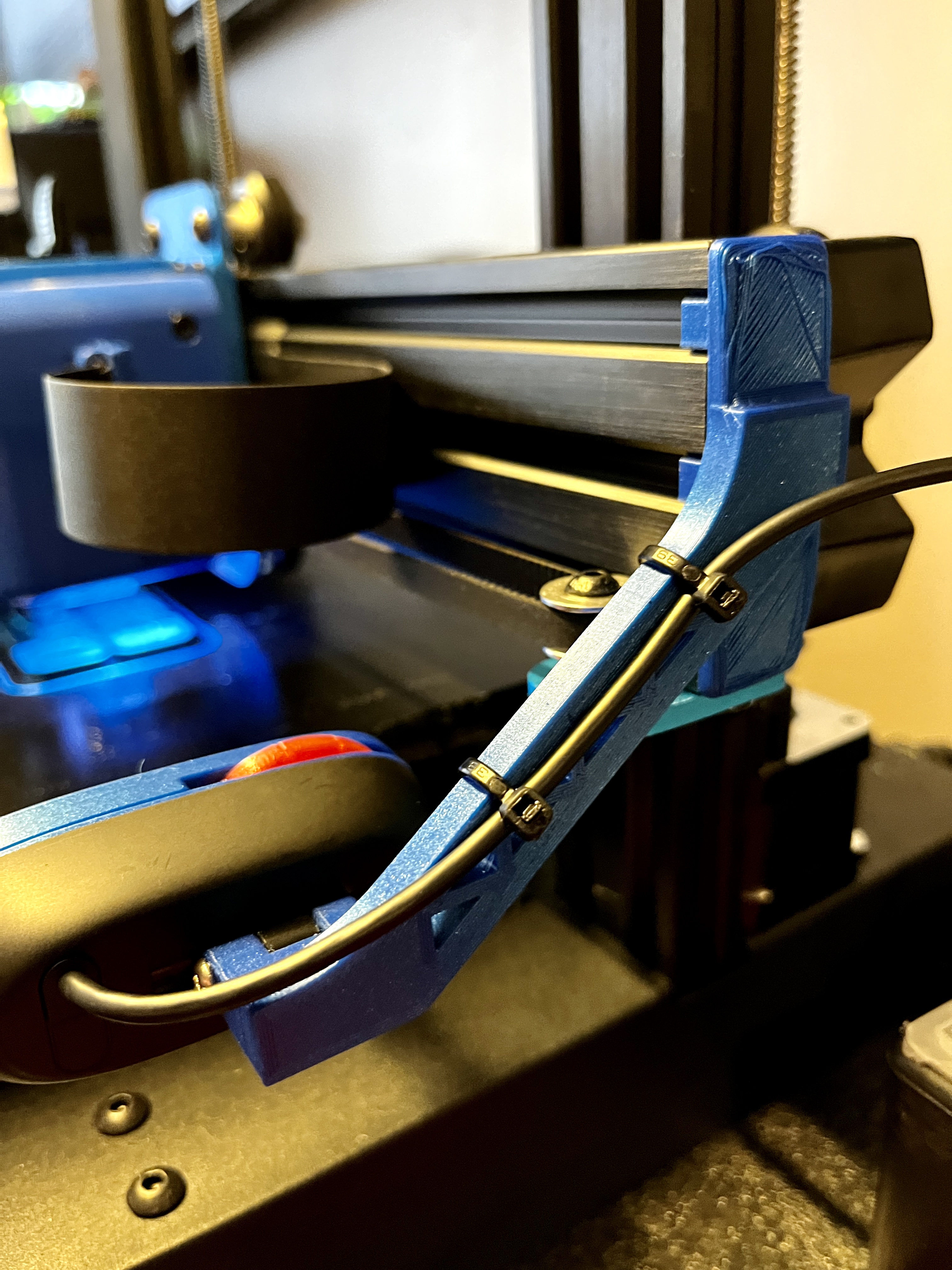

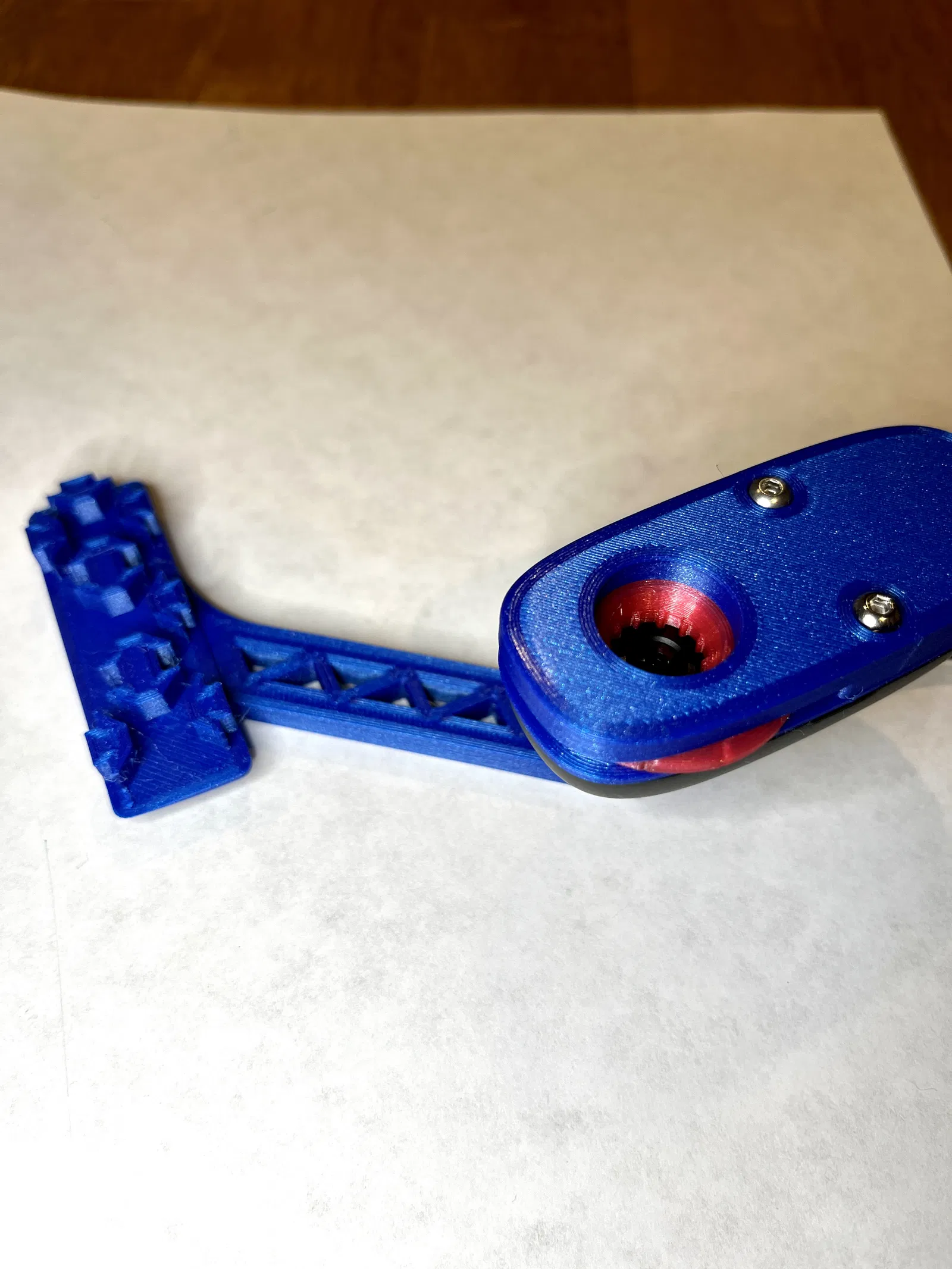

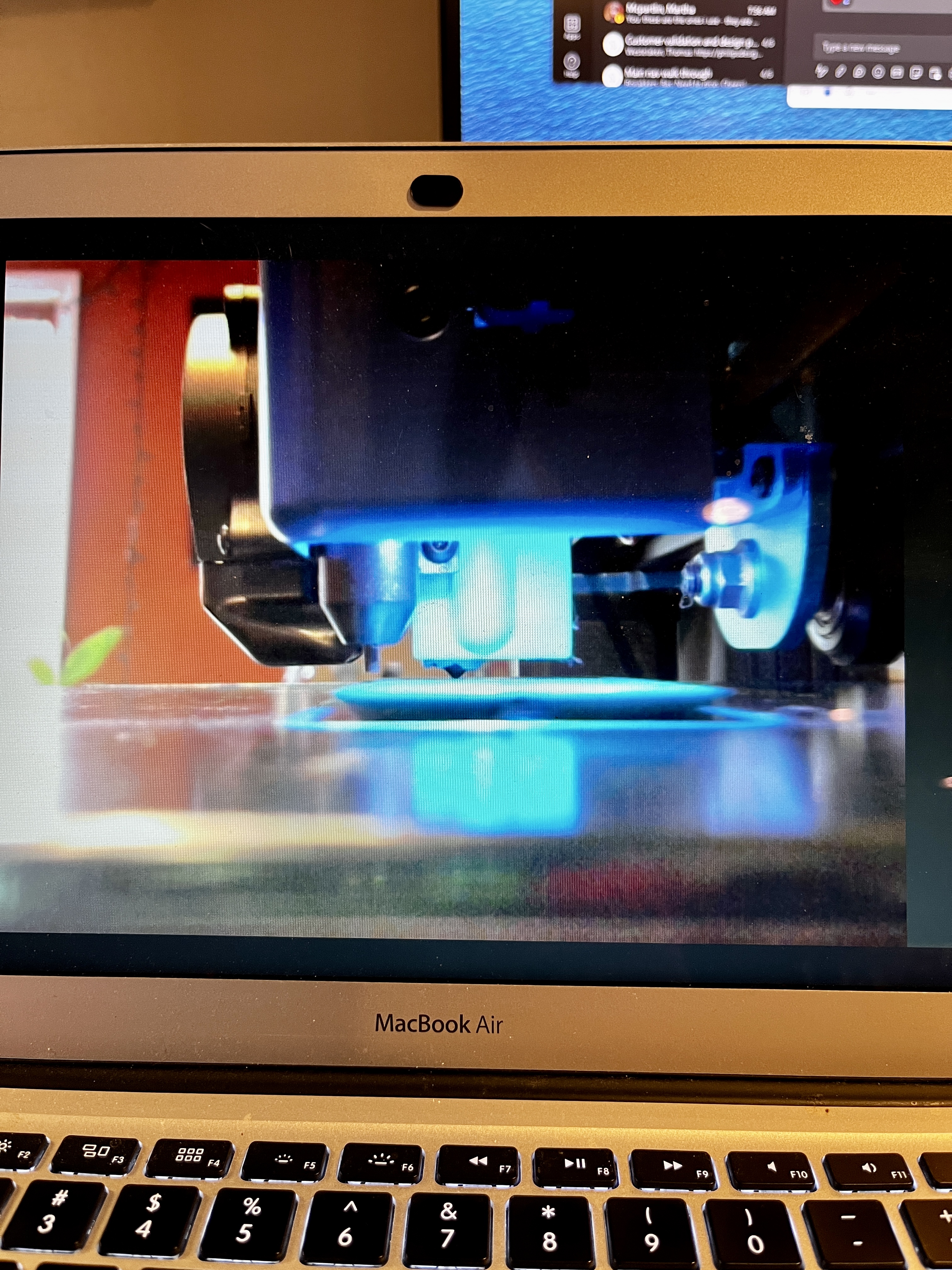

Đây là một giá đỡ webcam để gắn vào thanh nhôm định hình 2060 trên trục X - giá đỡ này khéo léo đặt camera ở đúng vị trí và độ cao của đầu in, và sẽ nâng lên theo trục Z.

Chuyển thể từ:

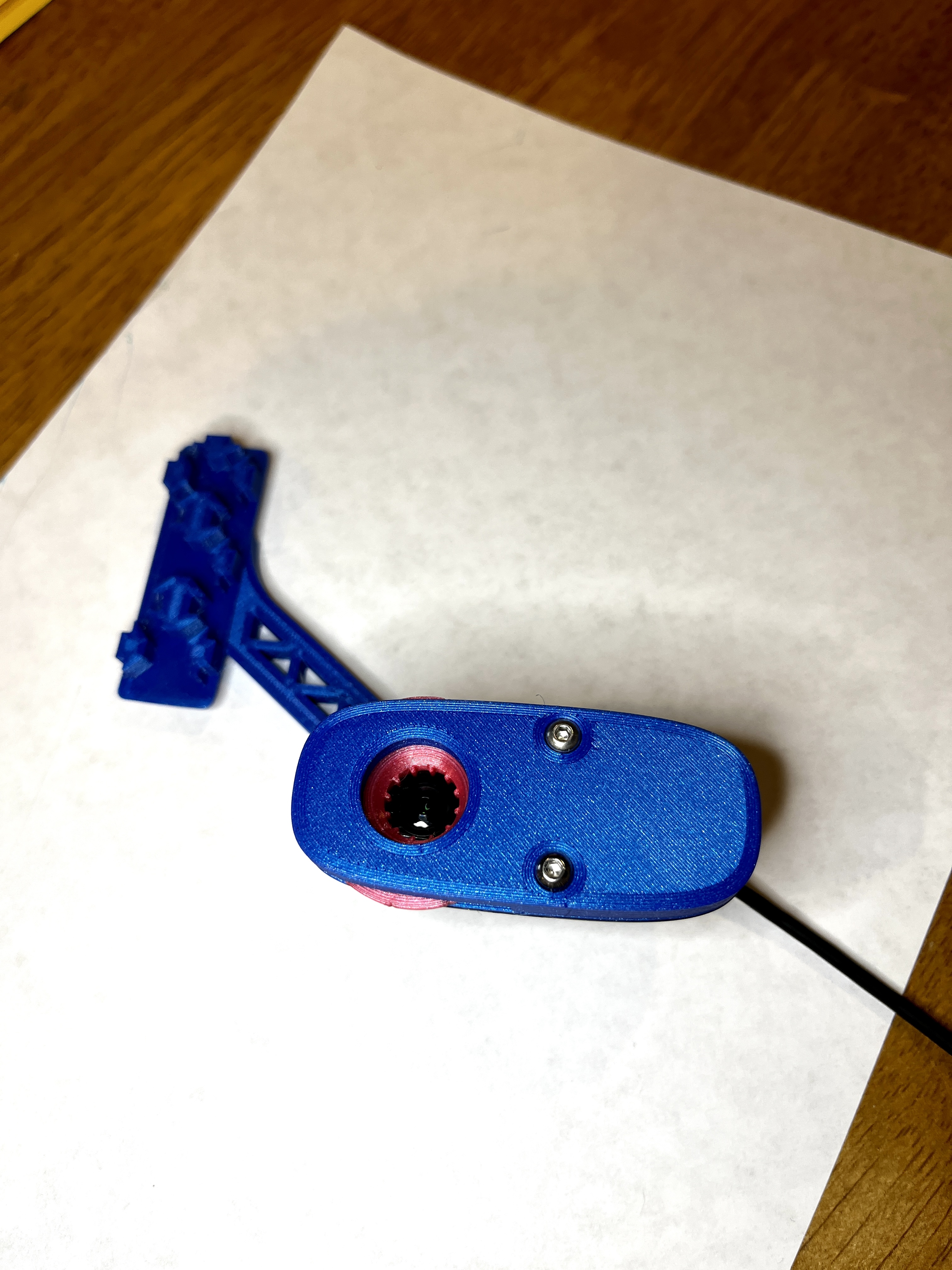

Tôi lấy cảm hứng cho giá đỡ này từ DerBrinkman trên Thingiverse: https://www.thingiverse.com/thing:4098521 nhưng tôi muốn một cách gắn khác với bu lông M5 mà anh ấy đã sử dụng. Vì vậy, tôi đã chỉnh sửa cánh tay để sử dụng đầu nối chụp cuối thanh nhôm 2060 thay thế - nó được lắp khớp bằng lực đẩy, không cần dụng cụ nhưng bám khá chắc trên máy Artillery Genius Pro của tôi.

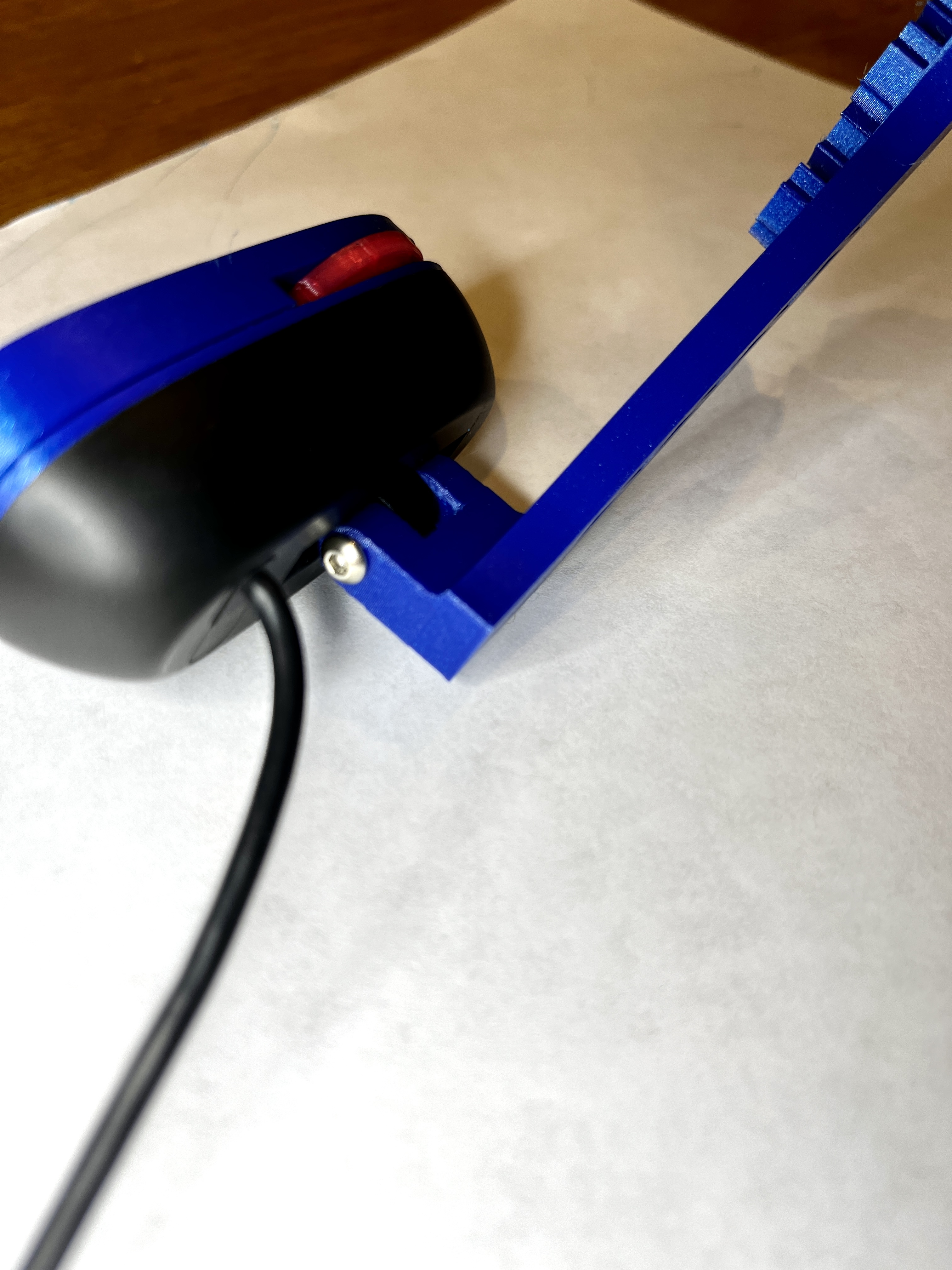

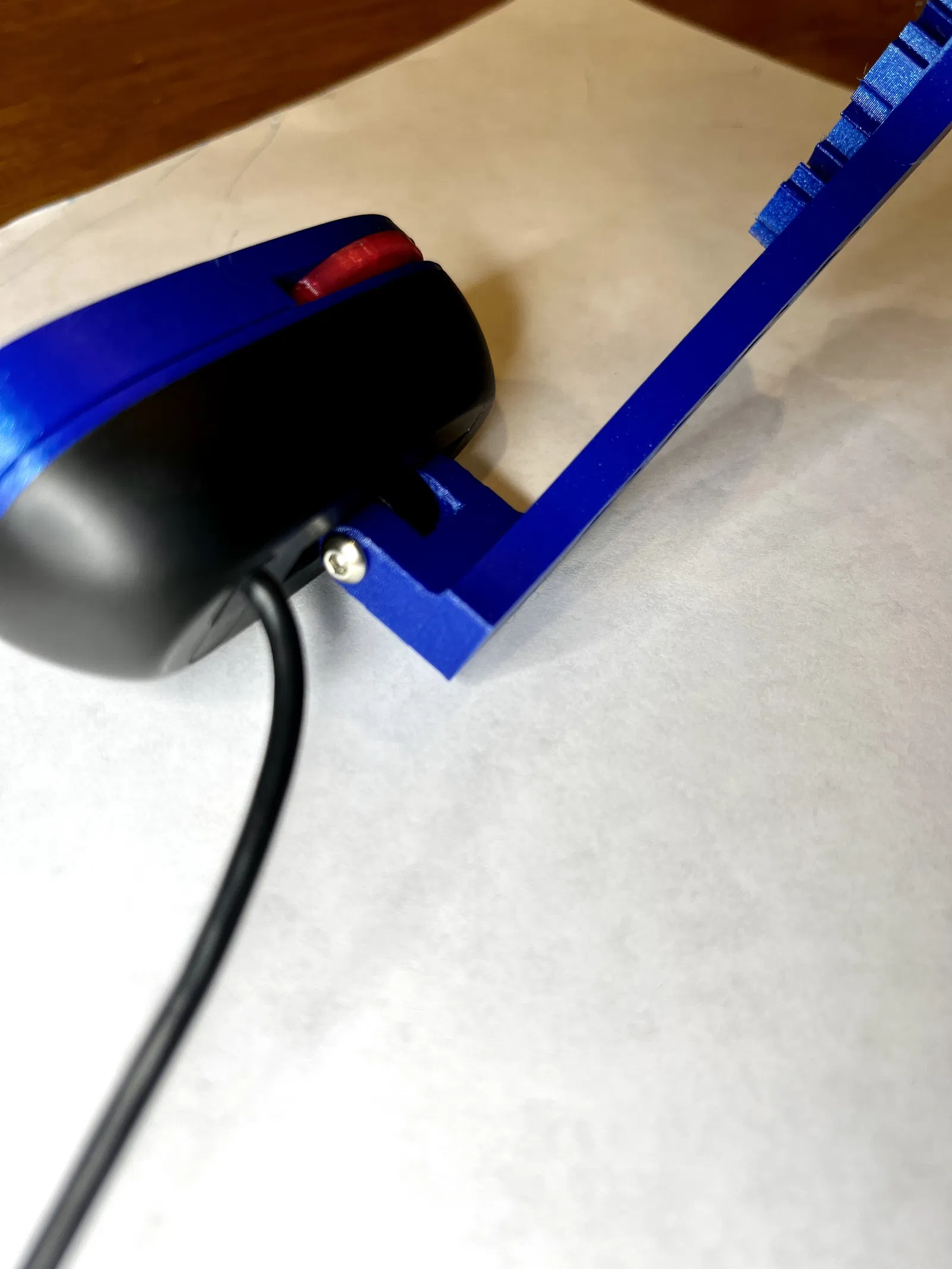

Các thay đổi nhỏ khác là tôi đã sử dụng một đầu ren nóng chảy M3 ở cuối để gắn camera với bu lông lục giác M3x20. Tôi có sẵn các đầu ren nóng chảy này và nó dễ dàng hơn cho tôi so với việc xử lý các đai ốc lục giác M3 không có phần giữ.

Phần điều chỉnh lấy nét cho chính chiếc camera chỉ đơn giản là một bản sao của thiết kế tuyệt vời này: https://www.thingiverse.com/thing:3081838 từ Codiac2600.

Thiết lập in:

Tôi đã cắt lát bằng Cura sử dụng chất lượng tiêu chuẩn 0.2mm với cấu hình được tối ưu hóa cho máy in và thiết lập của tôi.

Raft: không.

Supports: có, hai hỗ trợ dạng cây nhỏ cho mặt sau của bộ phận chụp cuối thanh nhôm 2060 của mô hình.

In với mật độ điền 15-20%.

Lưu ý:

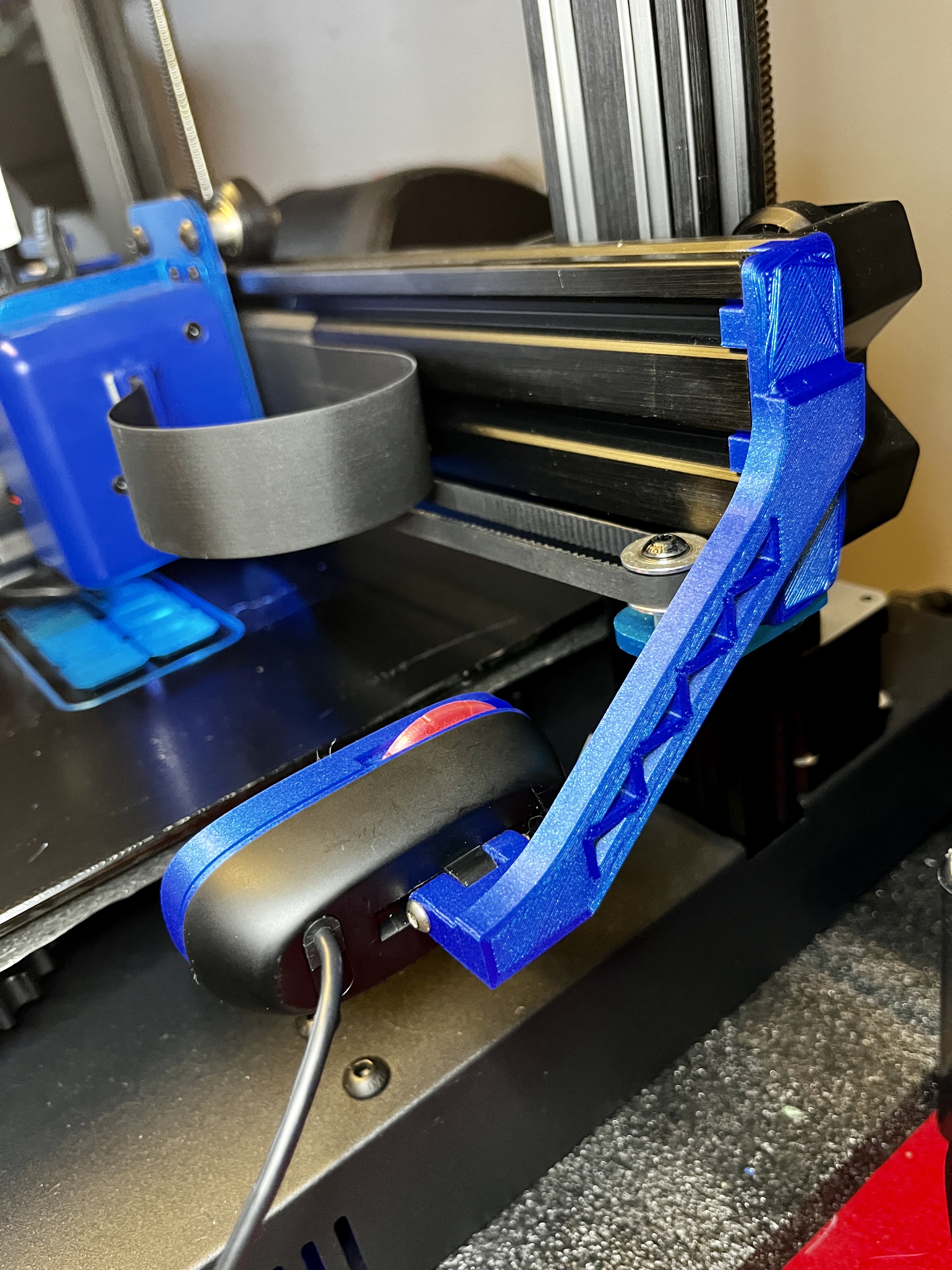

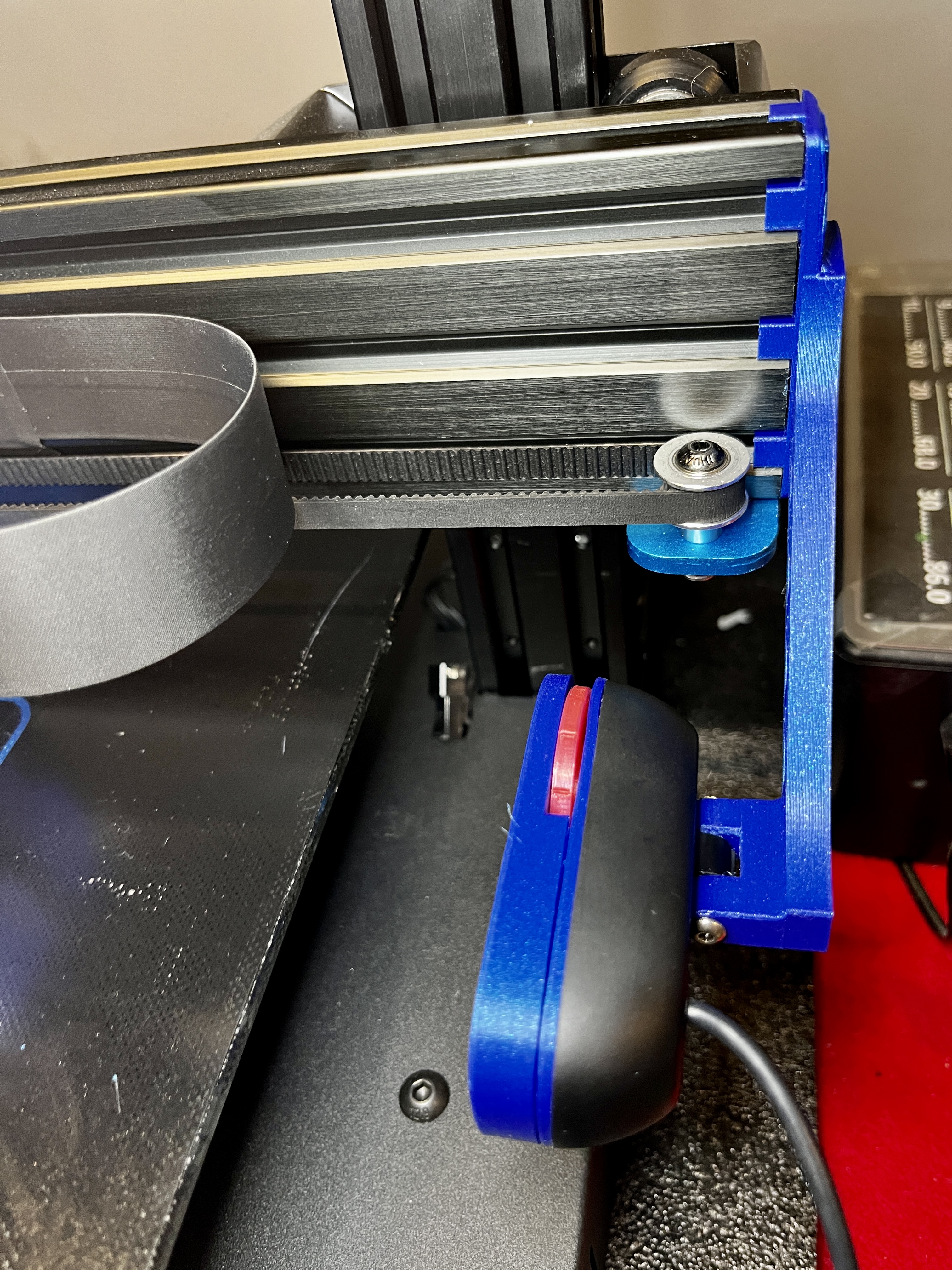

Thiết kế này được tạo ra đặc biệt để sử dụng trên máy Artillery Genius Pro nhưng tôi đoán nó cũng có thể hoạt động với bất kỳ máy in nào sử dụng thanh nhôm định hình 2060 trên trục X. Thiết kế chụp cuối loại bỏ phần “chốt” dưới đáy và mặt sau khỏi cạnh trước vì trên máy in của tôi, hai khu vực nhỏ đó được sử dụng bởi cụm con lăn trục Z.

Tín dụng:

Giá đỡ webcam Logitech C270 cho Sidewinder X1 của DerBrinkmann https://www.thingiverse.com/thing:4098521

Hệ thống lấy nét thủ công Logitech c270 cải tiến của codiac2600 https://www.thingiverse.com/thing:3081838
