Vỏ case cho Jetson TX2

Đặc điểm:

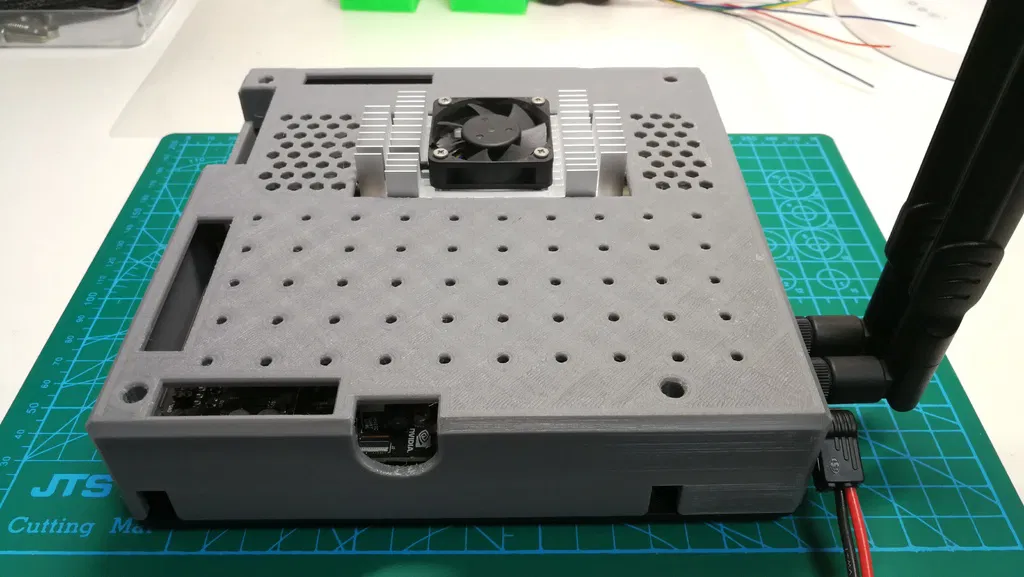

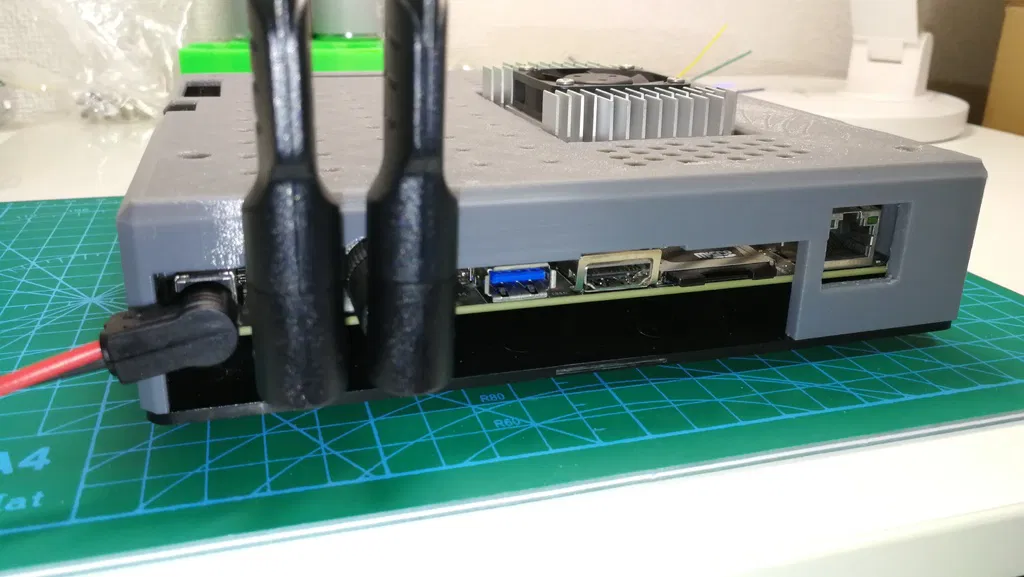

1. Cho phép truy cập vào nhiều cổng phổ biến mà bạn có thể thường xuyên sử dụng. Bao gồm: 4 công tắc cảm ứng, header GPIO J21 và J26, cổng SATA, tản nhiệt và quạt, camera tích hợp, cổng LAN, đầu đọc thẻ SD, cổng HDMI, cổng USB3.0, cổng micro USB, 2 ăng-ten ngoài, jack cắm DC.
2. Kích thước ngoài 180mm*180mm, cùng mặt với tấm ốp lưng nhựa mặc định.
3. Giữ môi trường luồng không khí tốt xung quanh tản nhiệt.

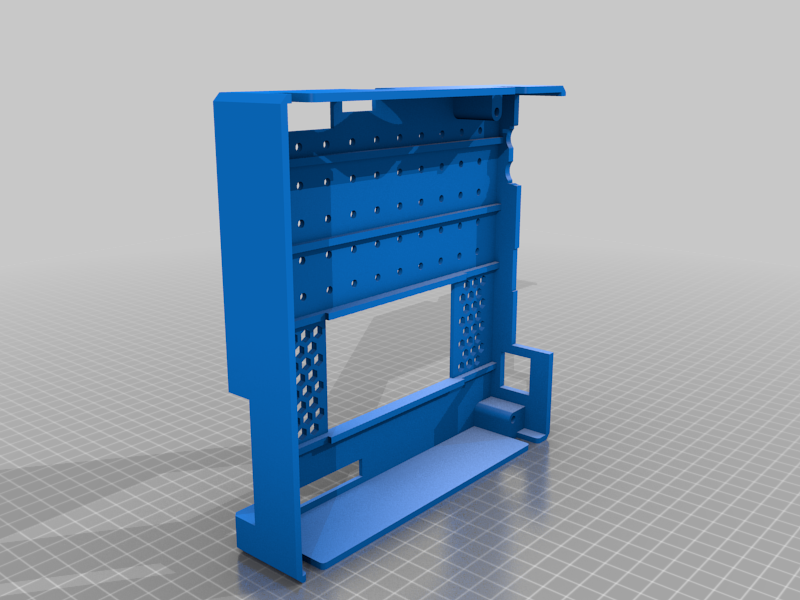

4. Có 3 gân gia cố bên trong vỏ để tăng cường cấu trúc tổng thể.

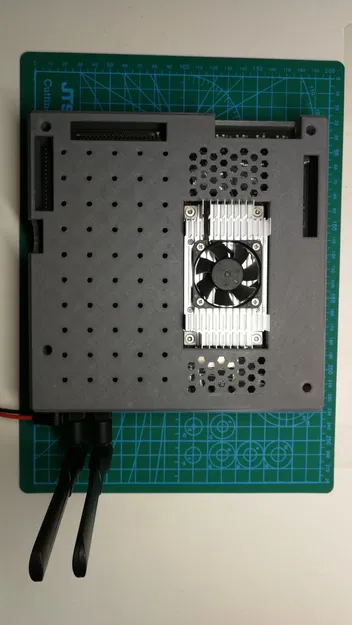

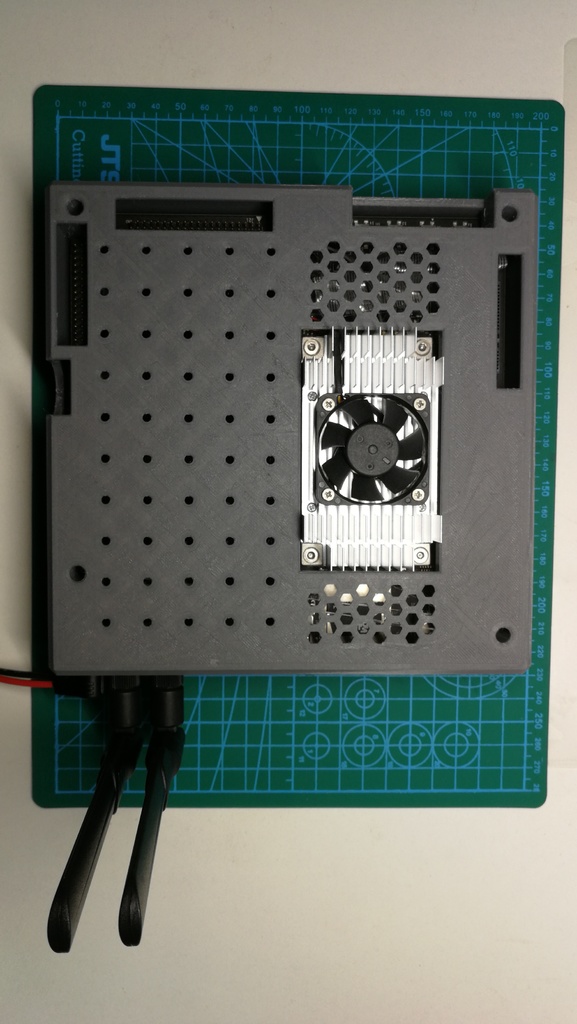

5. Đã thêm 50 lỗ 3mm để gắn thêm các bộ phận. Các lỗ được bố trí theo dạng lưới (5 hàng và 10 cột) và khoảng cách giữa các lỗ là 15mm, giúp việc thiết kế lắp đặt dễ dàng hơn. Bạn có thể gắn các thứ như màn hình, bộ chuyển đổi DC-DC, hub USB, hub lan, công tắc, vi điều khiển, v.v.
6. Có đủ khoảng trống giữa Jetson TX2 và vỏ, vì vậy việc lắp ráp sẽ rất dễ dàng ngay cả khi máy in của bạn không quá chính xác.
7. Được thiết kế để in với rất ít vật liệu hỗ trợ. Tiết kiệm thời gian và nhựa in.

Cách sử dụng:

Jetson TX2 đi kèm với một PCB lớn và một tấm ốp lưng bằng nhựa mặc định. PCB và tấm ốp lưng được kết nối bằng 4 vít M3. Vỏ này cũng sử dụng 4 vít đó để kết nối với PCB và tấm ốp lưng. Tôi đã sử dụng vít M3*10mm.

Lưu ý:

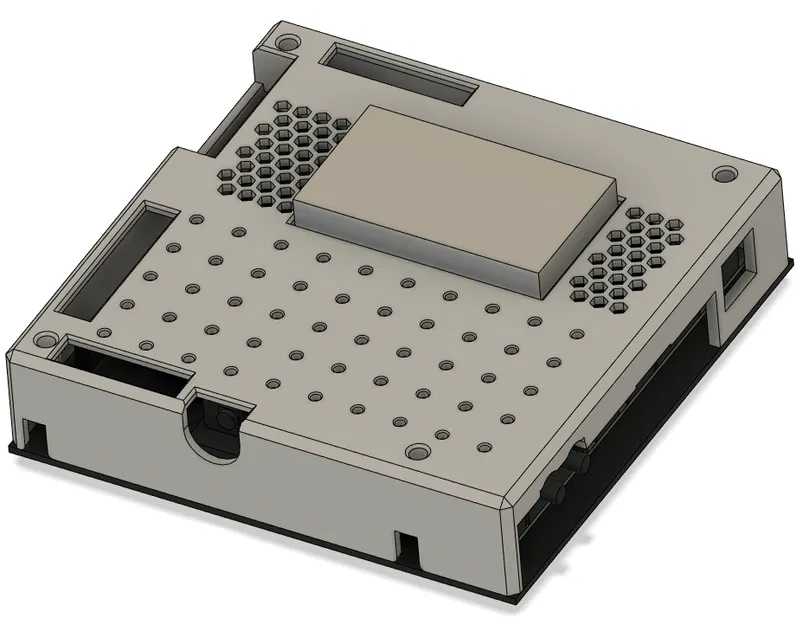

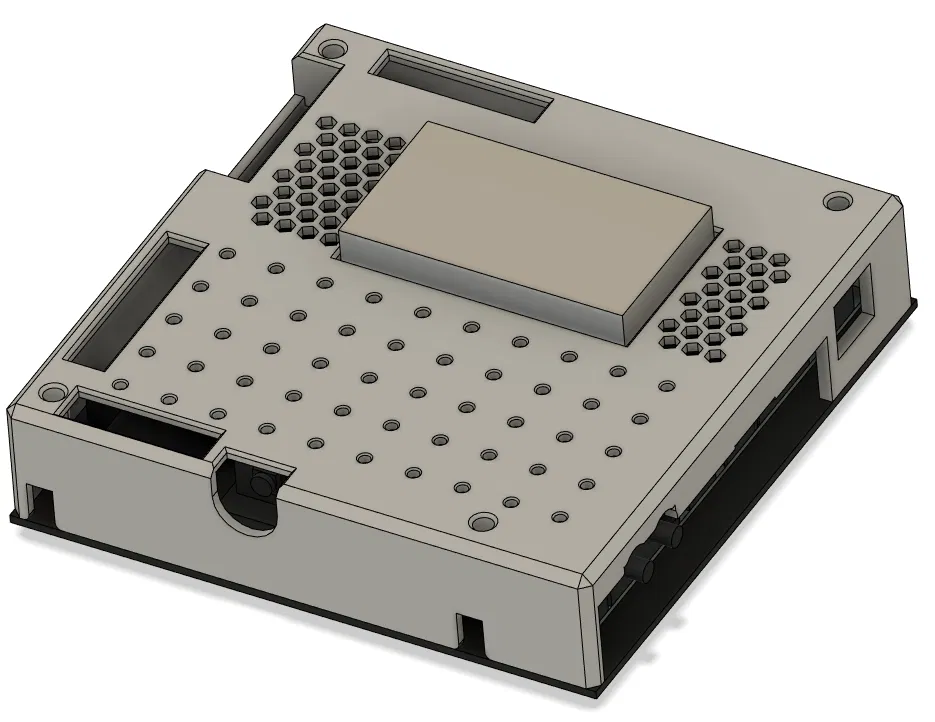

Đã thêm file STEP cho cả vỏ và Jetson TX2, phòng trường hợp bạn muốn thêm một số tính năng cho vỏ.

Cài đặt in

Thương hiệu máy in:

FlashForge

Máy in:

Guider II

Hỗ trợ:

Có

Độ phân giải:

0.18

Độ đặc (Infill):

20~30%

Nhựa in (Filament):

Bất kỳ PLA/ABS nào

Bất kỳ
