Keycap Cuộn Chỉ Filament

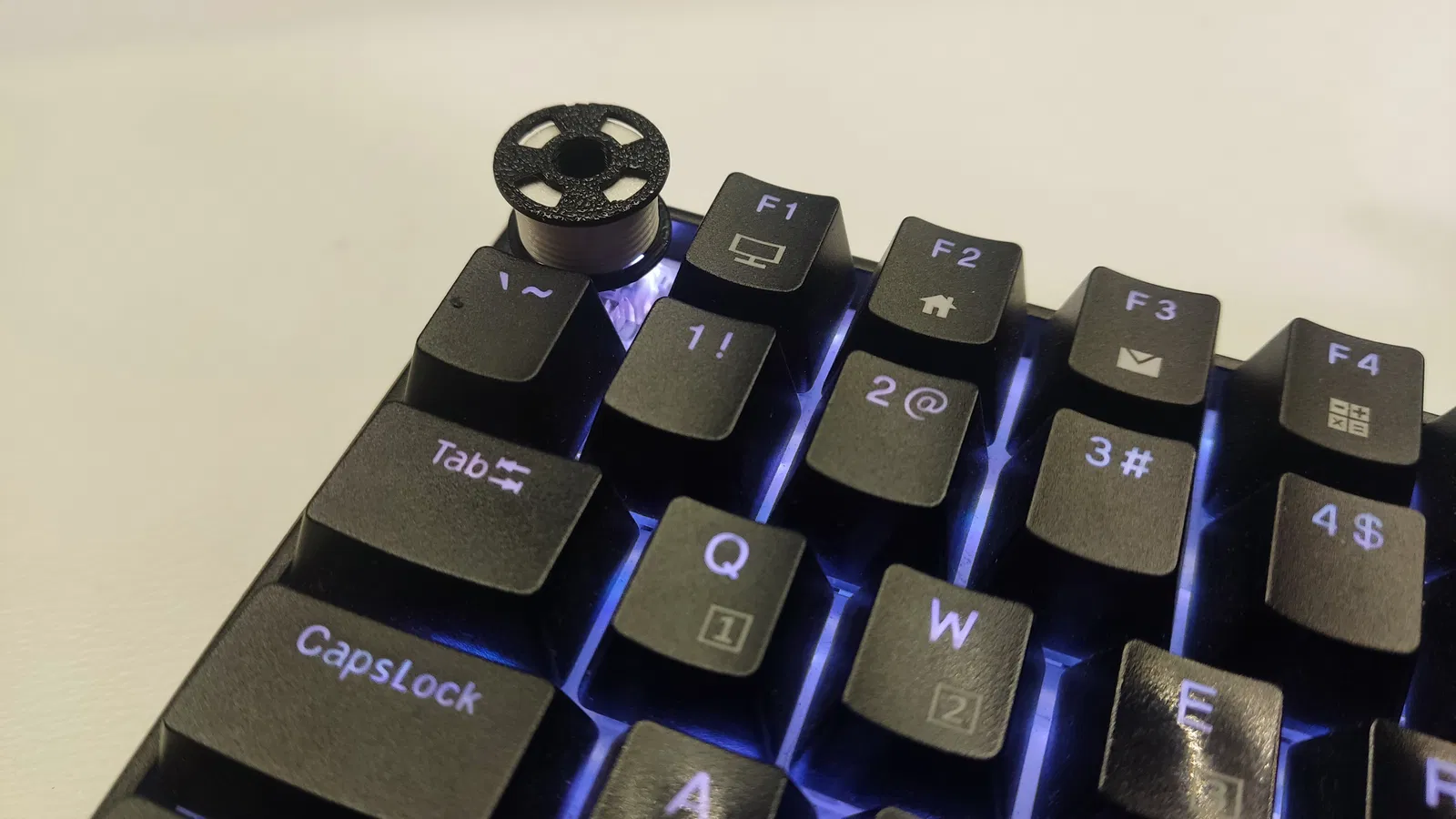

Cái keycap này có hình dạng giống như một cuộn chỉ (spool) đựng sợi filament, dành cho mấy anh em mê in 3D mà muốn khoe trên bàn phím của mình luôn. Gắn vừa cho các loại bàn phím kiểu Cherry MX nha.

Revision 2:

Sau khi nhận được vài góp ý, mình đã chỉnh sửa lại mẫu này, ra phiên bản revision 2 luôn nè

Những thay đổi so với Revision 1:

• Tăng dung sai (tolerance) cho phần giữ stem lên 0.1mm
• Chiều cao tùy chọn profile thấp hơn giảm từ 15.5mm xuống còn 12mm (tùy chọn 15.5mm vẫn còn, giờ được gọi là profile cao hơn)

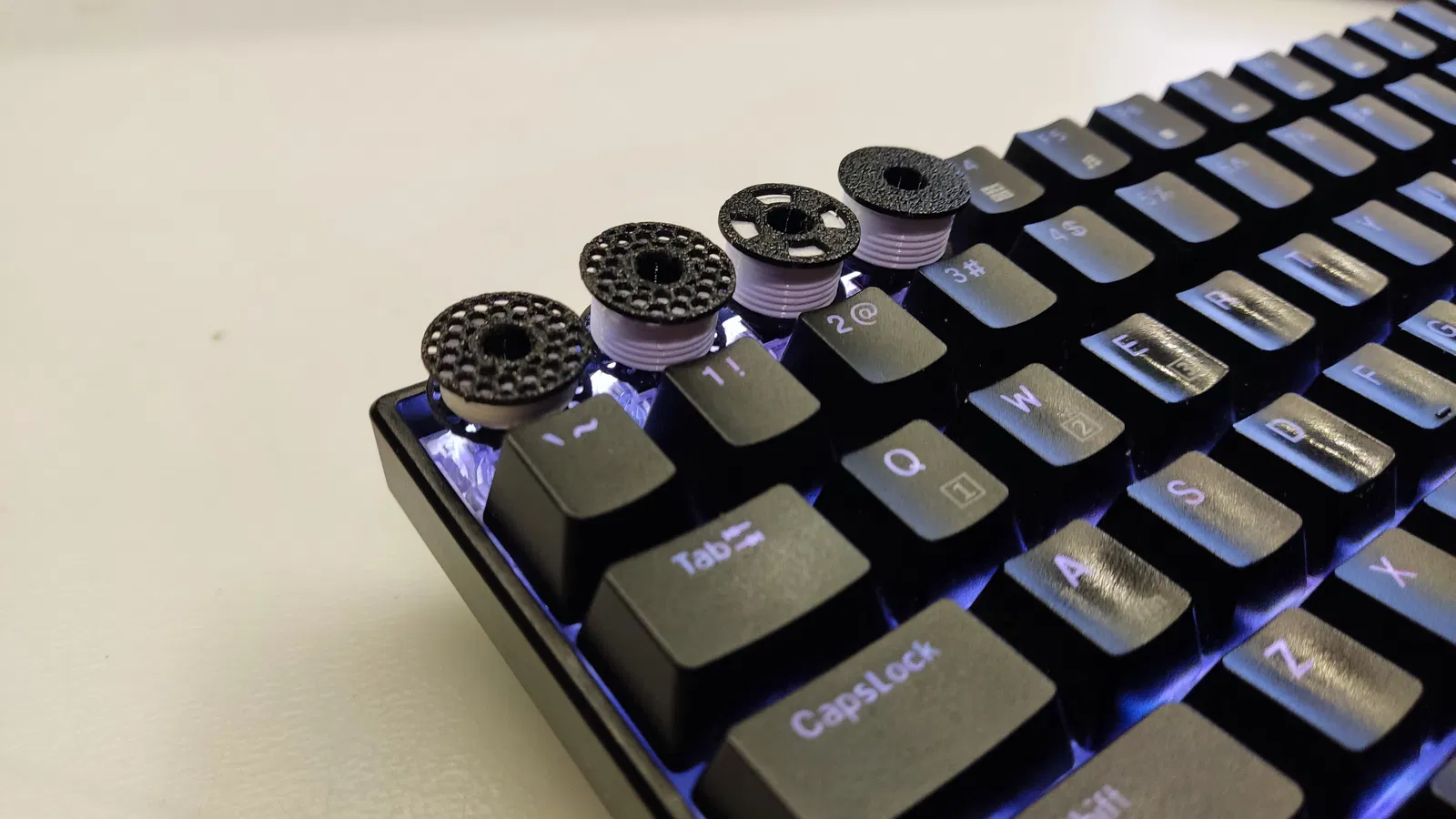

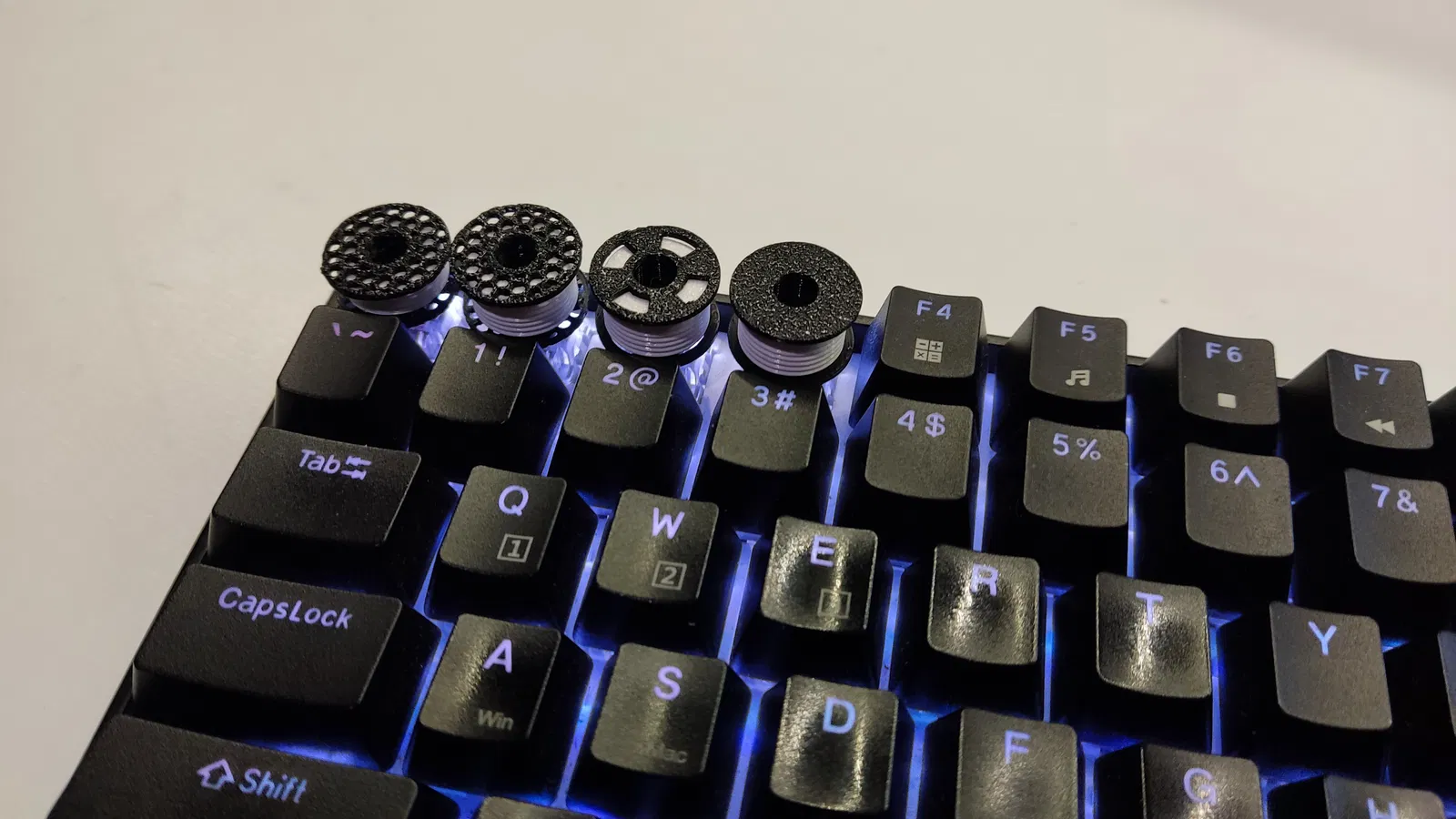

Có ba loại cuộn chỉ (spool) khác nhau để bạn có thể tạo ra keycap cuộn chỉ này. Có loại có hoa văn lục giác, loại có bốn khe và loại có hai mặt kín, tùy theo thương hiệu filament bạn thích.

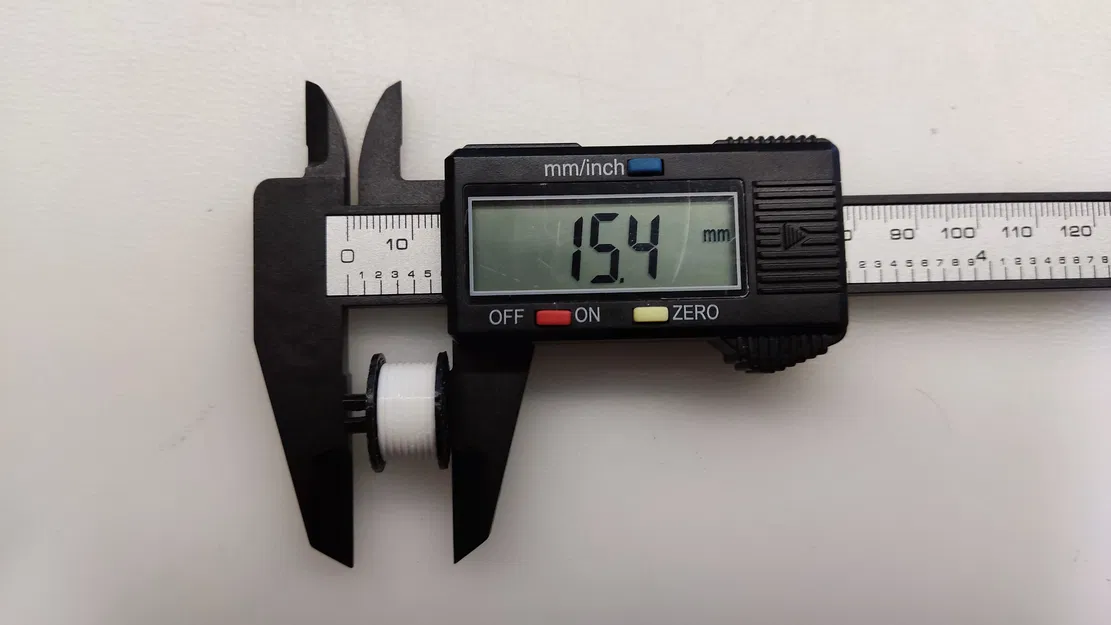

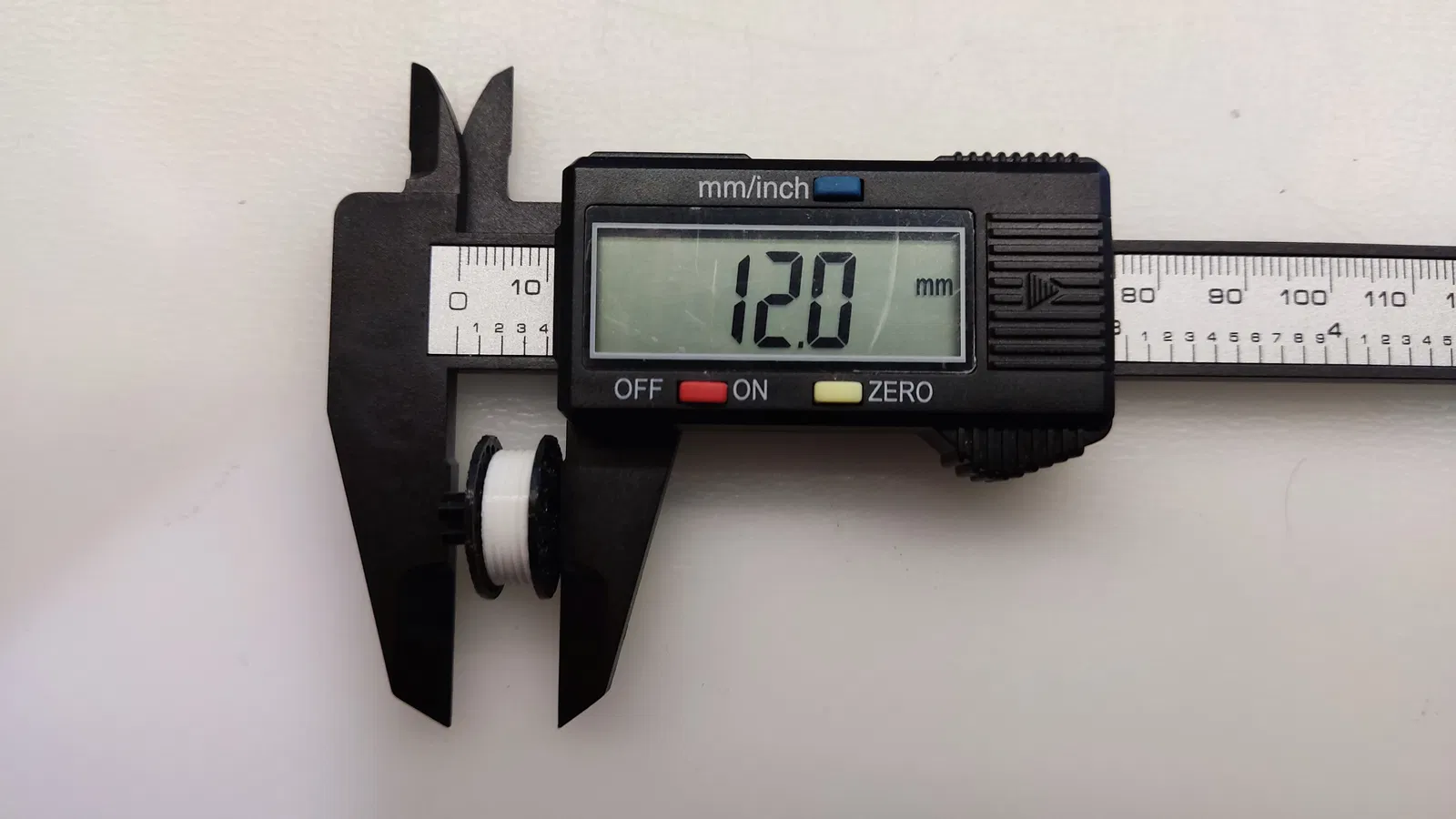

Thêm vào đó, bạn có thể chọn chiều cao cho keycap. Có tùy chọn cao 15.5mm được ghi nhãn HP và phiên bản 12mm được ghi nhãn LP. Tùy vào nhu cầu, bạn chọn phiên bản LP hoặc HP cho phần cuộn chỉ nha.

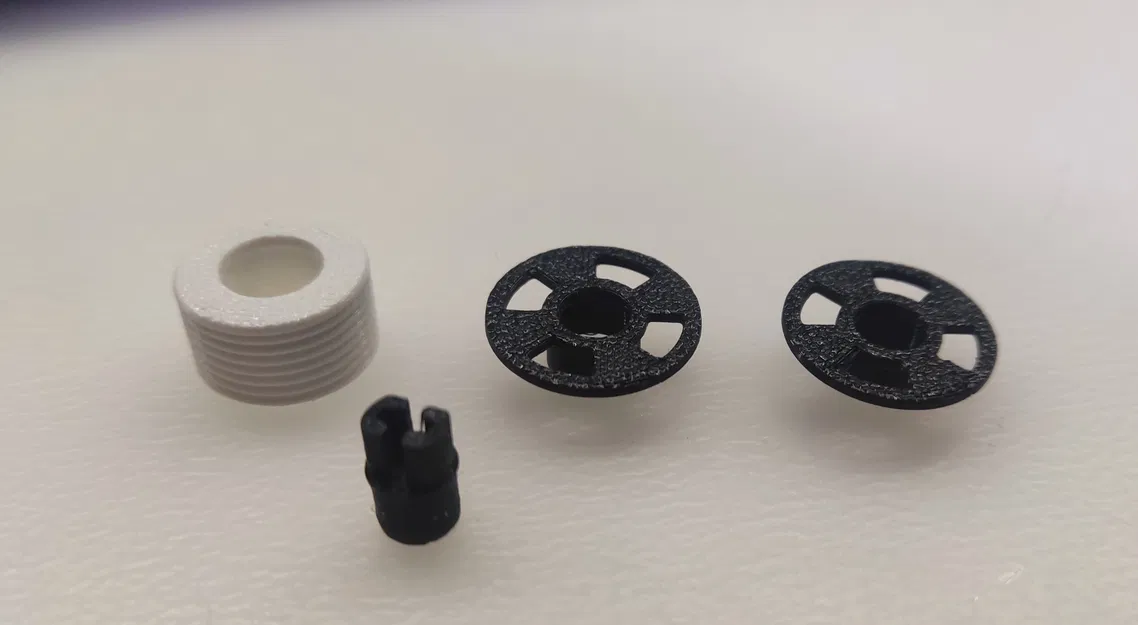

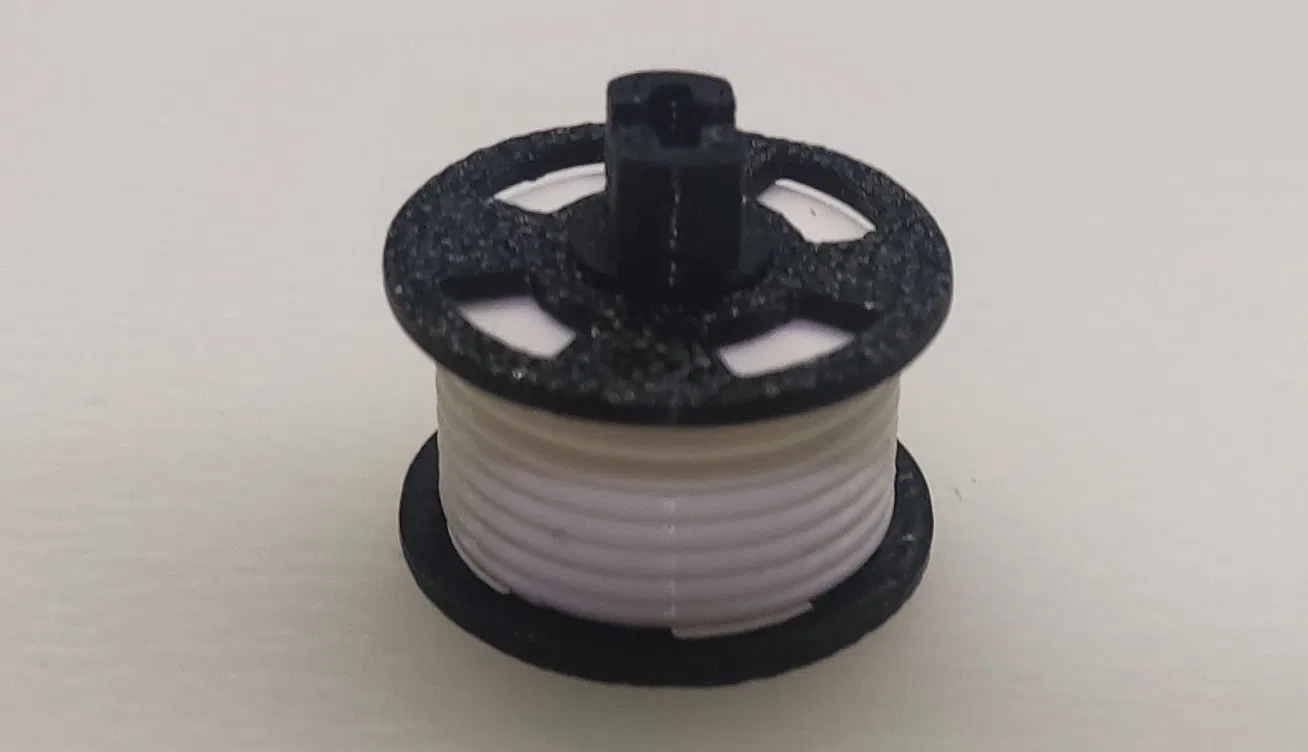

Nó in ra thành 4 mảnh rồi ghép lại với nhau bằng cách ép nhẹ. Không cần support gì hết nha. Bạn cần in hai nửa cuộn chỉ của loại bạn thích, phần filament theo chiều cao bạn muốn và phần giữ stem. Bạn có thể ép hai nửa cuộn chỉ lại với nhau rồi ép phần giữ stem vào một trong hai mặt của cuộn chỉ.

Giờ bạn chỉ cần chọn màu cho cuộn chỉ và sợi filament, tìm một chỗ đẹp trên bàn phím để gắn vào là xong.

Mình đã in tất cả bằng PLA với độ cao lớp in là 0.1mm và nozzle 0.4mm nha.

Loại cuộn chỉ hoa văn lục giác cần in tốc độ lớp đầu tiên (first layer speed) rất chậm và tốc độ đường biên (perimeter speed) nhỏ để in cho đẹp.

Nếu có bị hiệu ứng chân voi (elephant foot) thì có thể bạn sẽ cần cắt bớt nó đi nếu không khớp nha, vì dung sai cho các lỗ hơi bị sít đó.

Nếu có góp ý hay yêu cầu gì thì cứ bình luận hoặc nhắn tin cho mình nha.
