Bộ truyền động động cơ và Bộ chuyển đổi cuộn dây quấn lại Filament

Vì muốn sử dụng nhiều nguồn filament khác nhau, thường là với cuộn giấy carton (hoặc cuộn lại), tôi đã quyết định sớm là mình cần một máy quấn lại filament. Không hoàn toàn hài lòng với các sản phẩm hiện có, tôi đã tự làm một cái. Tôi không muốn cấp điện cho nó bằng tay hoặc bằng máy khoan tay (như người tiền sử) Đã mua một động cơ và bộ điều khiển tốc độ, cùng với một vài bộ phận có sẵn, và tạo ra một thiết kế trông rất đẹp và hoạt động khá tốt. Nhưng gần đây, thiết kế này đã được xuất bản:

/3d-model/bambu-lab-p1-x1-x1c-x1cc-filament-spool-switcher-winder-if-you-use-ams

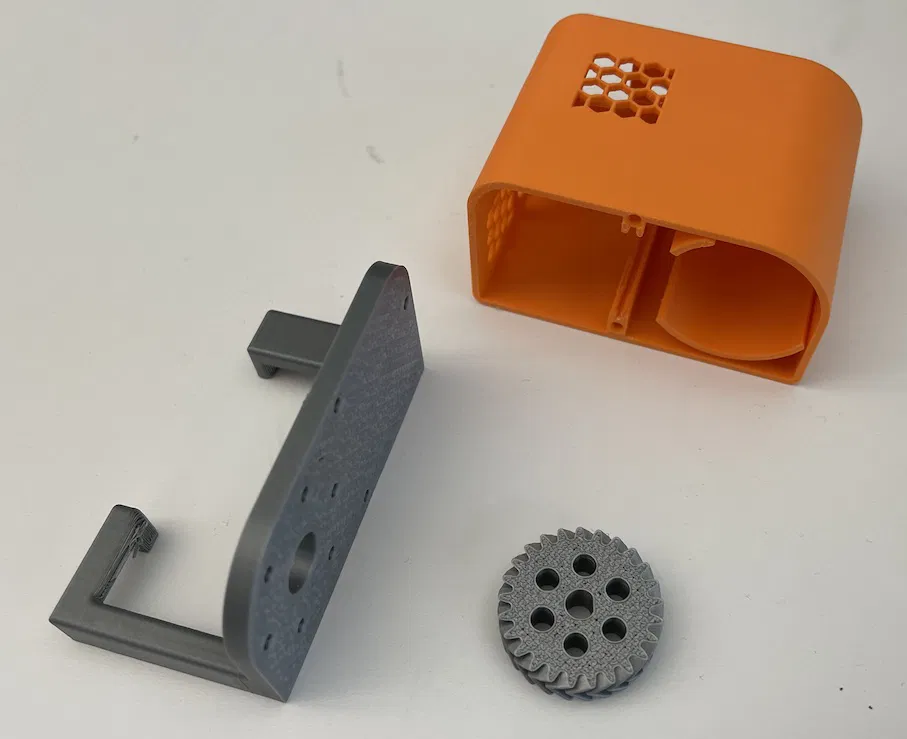

Nó tốt hơn cái của tôi rất nhiều, tôi phải chuyển đổi. Nhưng nó đi kèm với một tay quay hoặc bộ chuyển đổi máy khoan. Tôi vẫn không muốn làm người tiền sử, vì vậy tôi đã lấy lại các bộ phận từ thiết kế của mình và làm ra cái này.

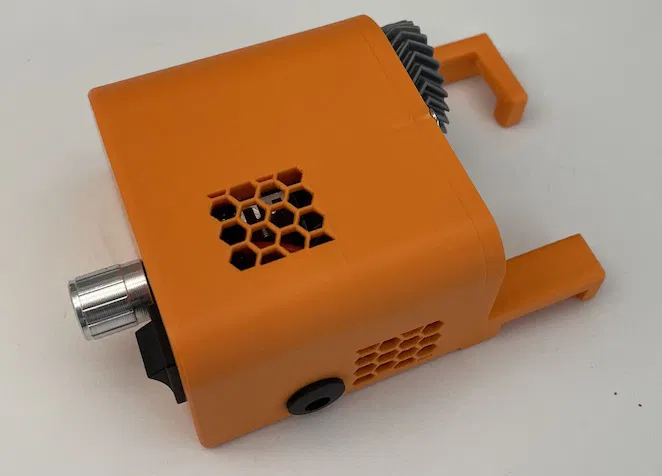

Không cần sửa đổi gì cho Spool Switcher ở trên. Bộ động cơ này chỉ cần lắp vào một cách khá dễ dàng, với bánh răng ăn khớp tốt với bánh răng nhỏ trên bộ quấn.

Tôi khuyên bạn nên bôi một ít chất bôi trơn lên trục quấn, tùy thuộc vào loại filament được sử dụng. Cuộn nhận của tôi bắt đầu bị kẹt khi trọng lượng tăng lên và tốc độ cao, khiến nó nhảy ra khỏi giá đỡ. Một ít chất bôi trơn silicon đã giải quyết vấn đề cho tôi.

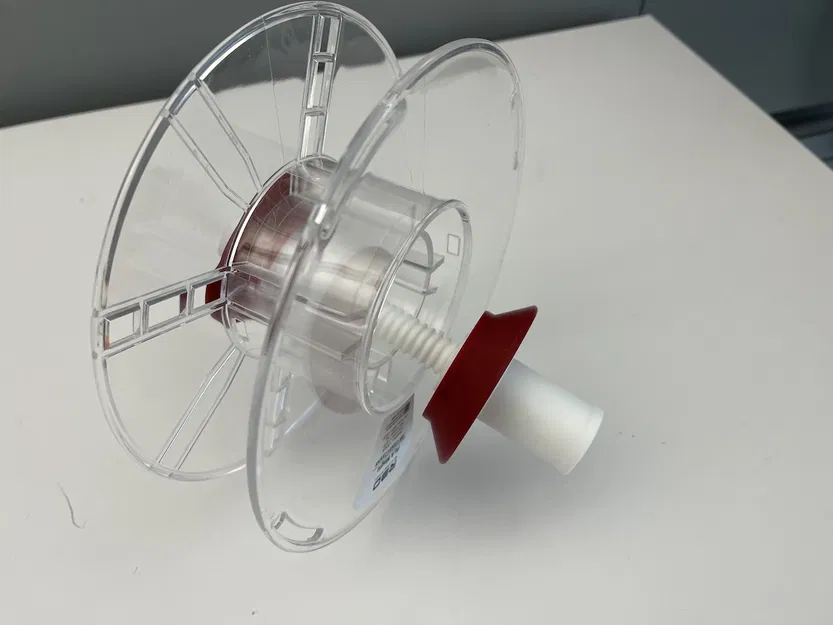

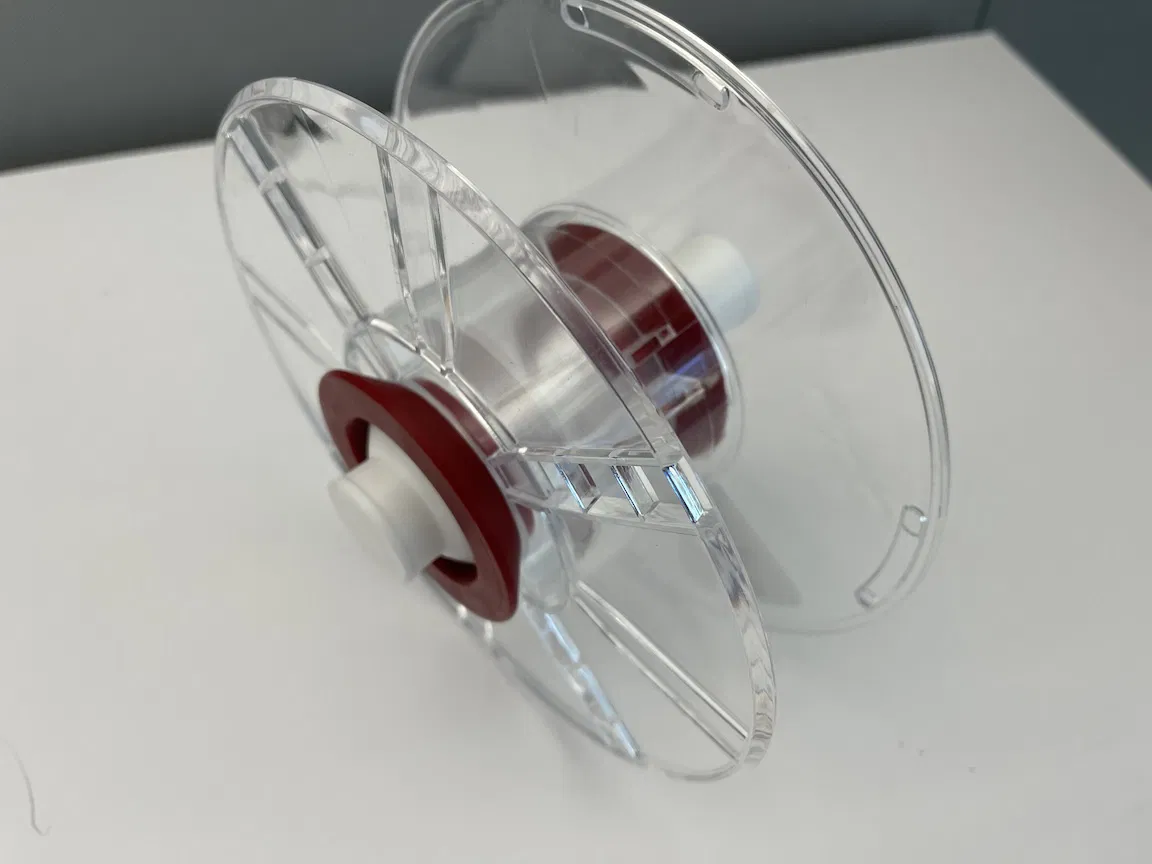

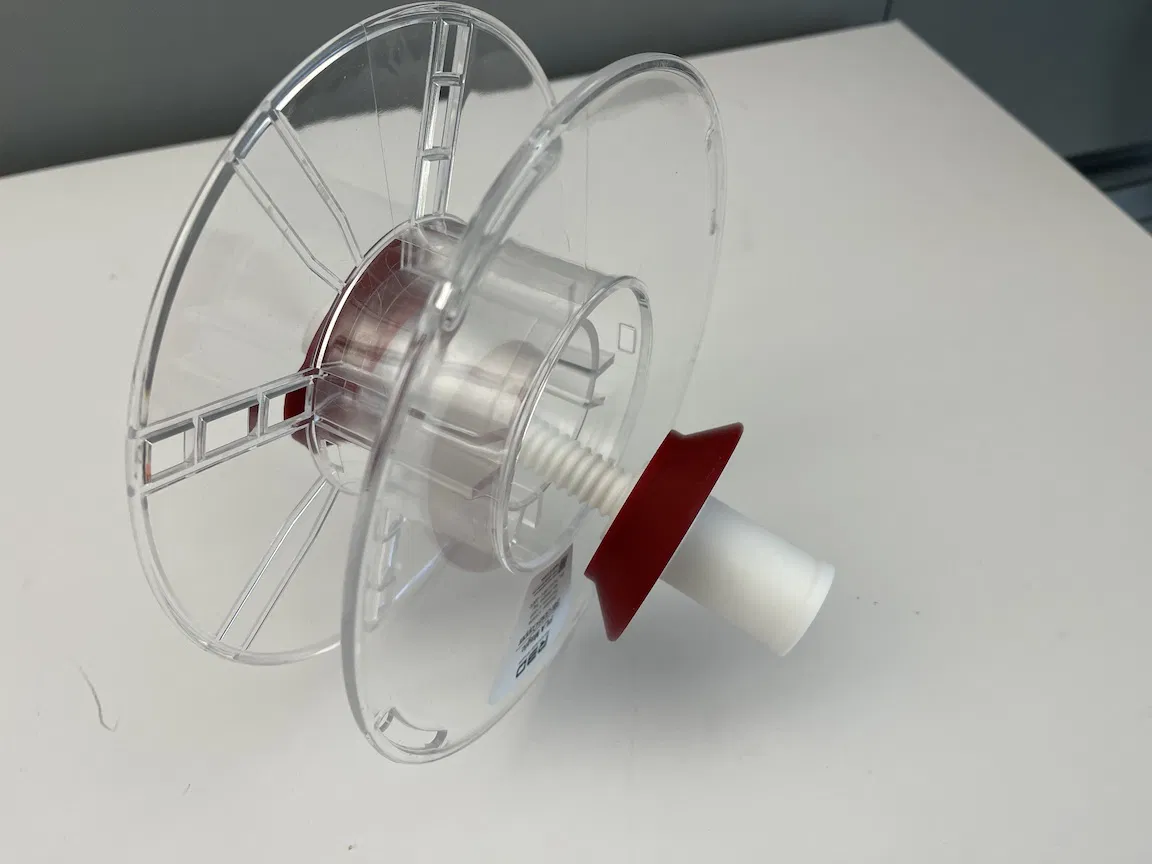

Tôi cũng đã làm một bộ chuyển đổi cho các cuộn nguồn. Thiết kế ban đầu và một số bản sửa đổi yêu cầu các bộ chuyển đổi khác nhau cho mỗi kích cỡ cuộn khác nhau. Các bộ chuyển đổi hình nón đi kèm ở đây sẽ phù hợp với tất cả các cuộn mà tôi đã thấy cho đến nay.

Ngoài các bản in, còn cần một vài bộ phận bổ sung. Đây là những bộ phận tôi đã sử dụng:

Động cơ: https://www.amazon.com/gp/product/B072R5G5GR/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&th=1

Bộ điều khiển tốc độ: https://www.amazon.com/gp/product/B071H2YQG5/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Ốc vít: 6x M3x12 Đầu phẳng

Nguồn điện chỉ là một cục sạc tôi có trong ngăn kéo đồ cũ. Đó là bộ chuyển đổi AC/DC, đầu vào 100-240vac, đầu ra 12VDC. Chân giữa cực dương, vỏ ngoài cực âm. ⊖-☪-⊕

Ổ cắm cũng lấy từ ngăn kéo đồ cũ của tôi. Tôi nghĩ nó giống như: https://www.amazon.com/MEETOOT-5-5mm-Female-Socket-Electrical/dp/B09JP19XKP/ref=sr_1_24?crid=17VY3GR9A1SXY&keywords=12v+power+socket+panel+mount&qid=1681355471&s=electronics&sprefix=12v+power+socket+panel+mount%2Celectronics%2C196&sr=1-24

Có thể cần hàn một chút để gắn dây vào một số bộ phận. Tôi đã sử dụng các đầu nối bấm trên đầu dây đi vào bộ điều khiển tốc độ và ống co nhiệt nếu thích hợp vì tôi có những công cụ đó. Bạn có thể gọn gàng tùy thích hoặc bừa bộn tùy mức độ dám làm. Tôi không chịu trách nhiệm cho bất kỳ nguy hiểm nào bạn có thể gặp phải.

Nếu bạn cần thay đổi các lỗ để phù hợp với ngăn kéo đồ cũ của mình, việc đó khá đơn giản với TinkerCad.

Nếu bạn thích nó, hãy tận hưởng. Nếu không có gì khác, tôi hy vọng nó sẽ cho bạn ý tưởng.

Chúc vui.

 Cập nhật nhỏ: Đã thêm các tệp STEP của các bộ phận và một tệp DXF của giá đỡ động cơ. Tôi đoán tôi có thể chia sẻ liên kết OnShape, nhưng các bản dựng của tôi thường trở nên lộn xộn vào cuối khi tôi mệt mỏi. Tất cả các vát và bo tròn không phải lúc nào cũng hoạt động gọn gàng.
