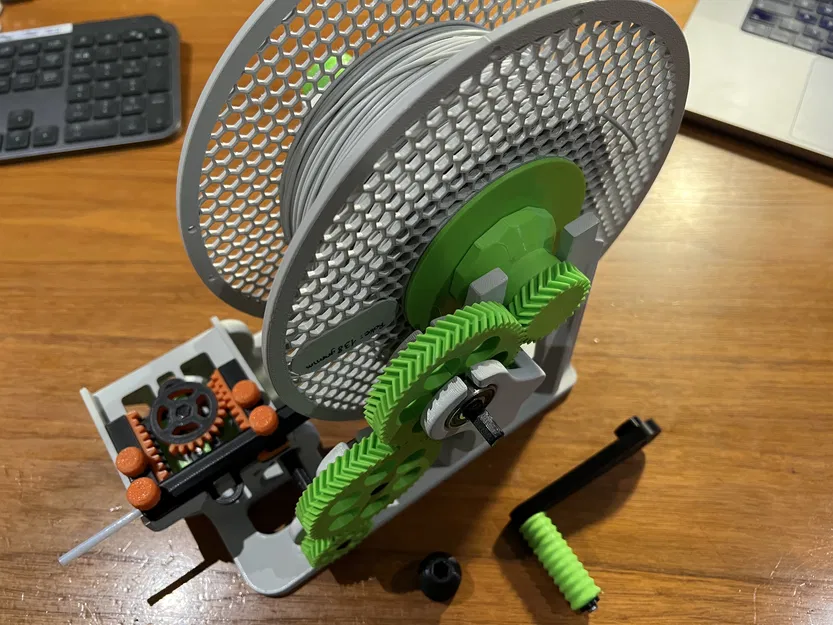

Bộ chuyển đổi & Cuộn dây sợi đốt cho Bambu Lab P1 / X1 / X1C / X1CC (nếu dùng AMS)

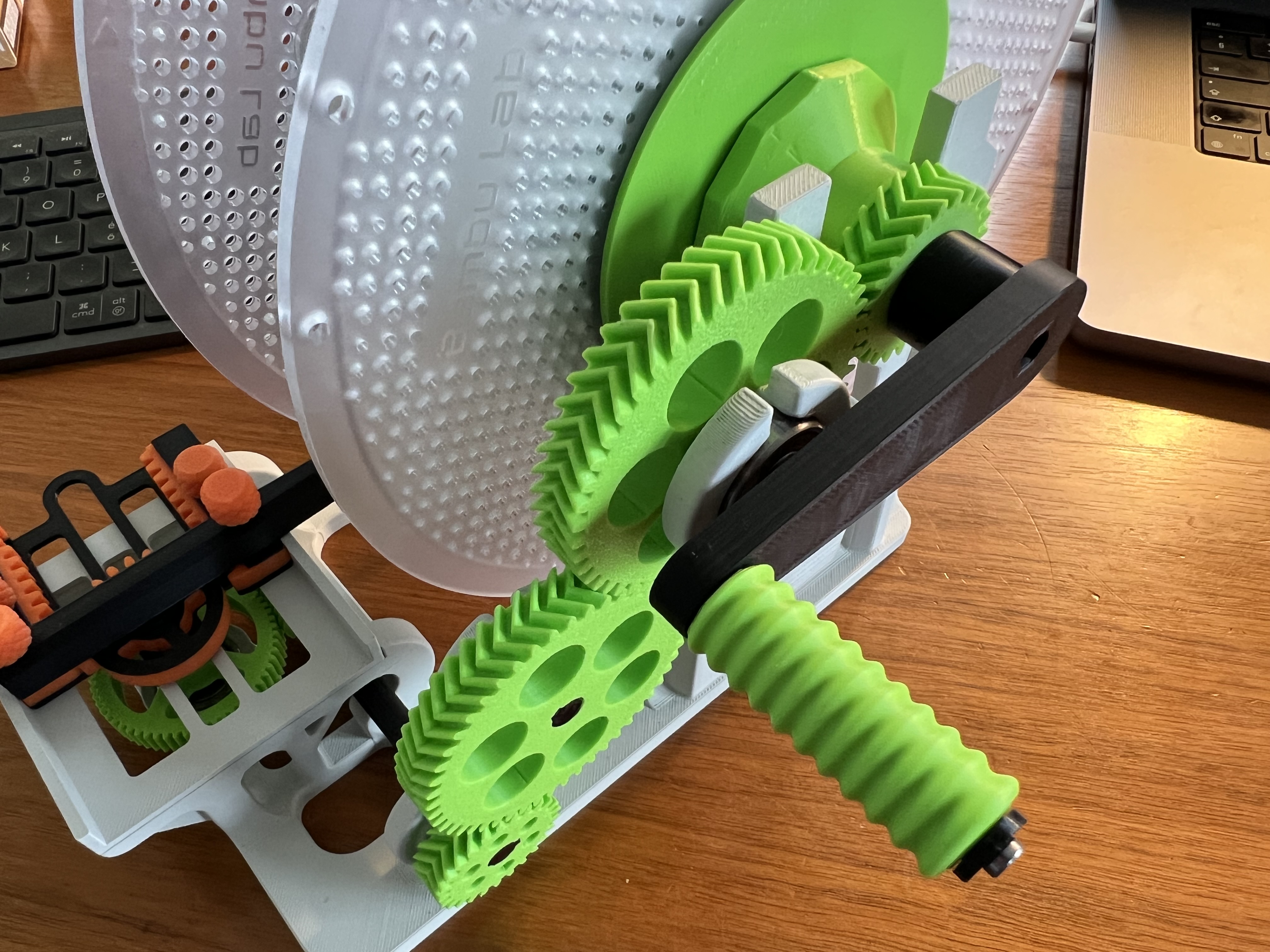

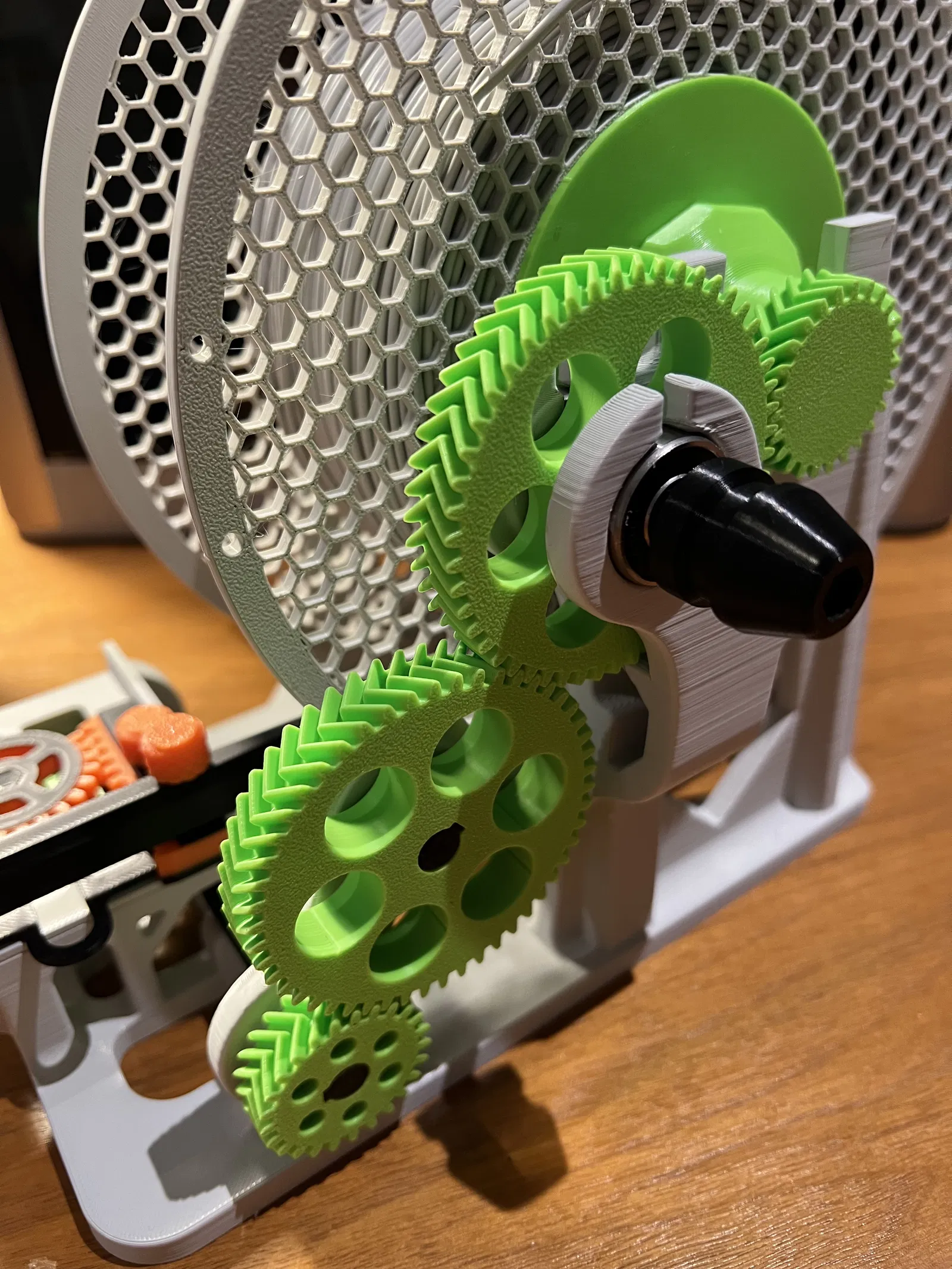

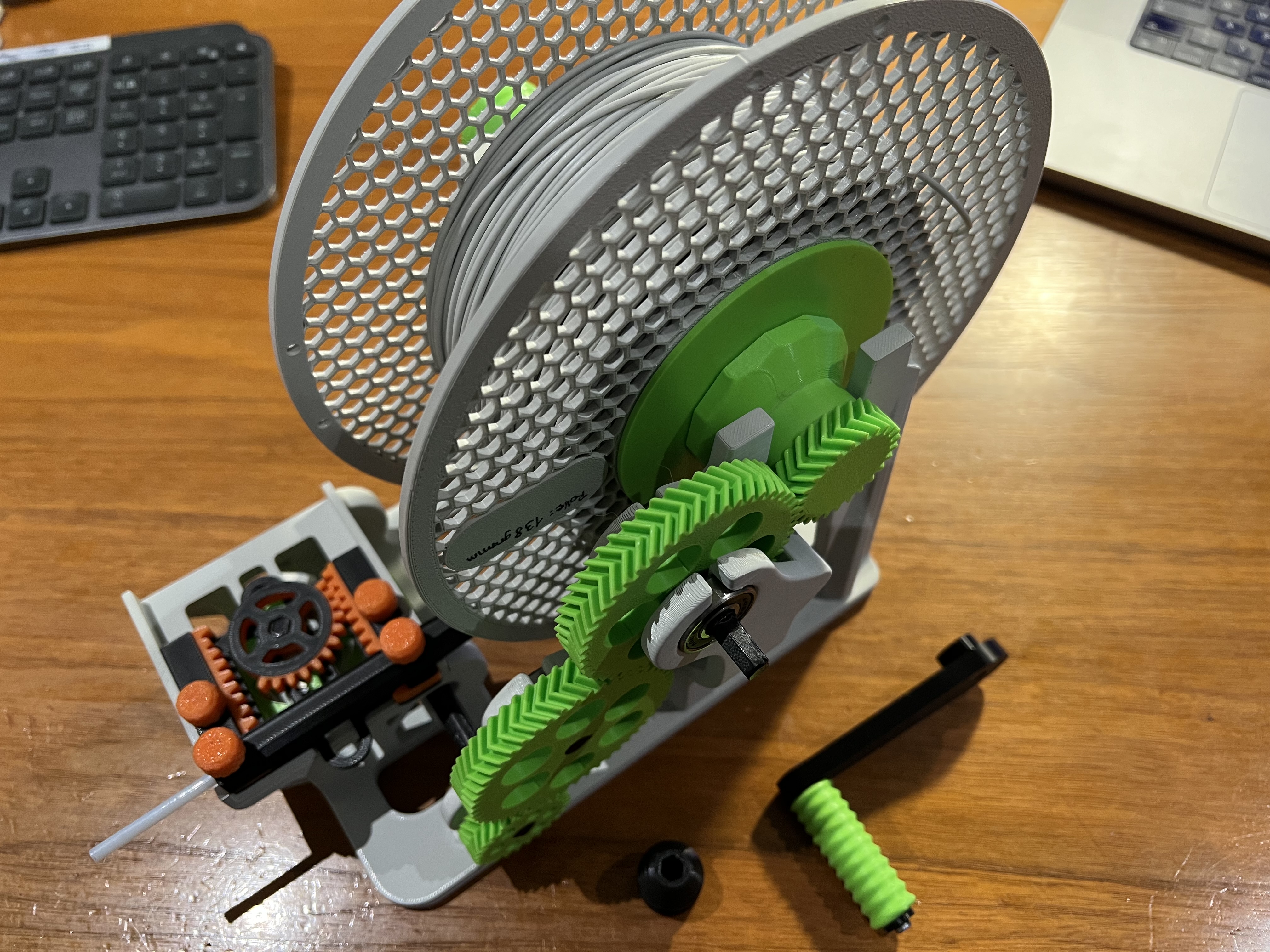

Máy cuộn dây tóc điều khiển hoàn toàn bằng cơ học cho Máy in 3D Bambu Lab P1, X1, X1C hoặc X1CC. In trên máy Bambu Lab X1 CC.

Xem video trước ở cuối mô tả. Nếu có tin tức về mẫu, bạn sẽ biết ở đó trước.

Mẫu có sẵn để tải xuống và sử dụng miễn phí. Nếu bạn vẫn muốn mời tôi một ly cà phê cho những nỗ lực, rắc rối và thời gian của tôi (tôi đã hết dây tóc một vài lần), bạn có thể thực hiện qua:

https://paypal.me/mikloskiszely

Vui lòng luôn sử dụng tính năng cân bằng mặt bàn & hiệu chỉnh dòng chảy cho mẫu này, đặc biệt là cho các bánh răng và trục! Ít nhất thì Bambu Lab P1 cũng nên được hiệu chỉnh. (linear advance)

Tôi đã tải lên một số gợi ý in dưới dạng tệp *.3mf. (5 tấm in cho Bambu Lab / Bambu Studio với tấm PEI ở cuối danh sách - chú ý, không phải tấm làm lạnh)

Cập nhật: Tôi đã thử nghiệm "cỗ máy" nhiều lần và điều đó cũng xảy ra với tôi: trục 45 mm (trục dẫn động) đã bị hỏng! 3 lớp thành và 25% độền không đủ!

Nếu bạn chưa in hoặc đã làm hỏng nó, vui lòng in với:

• 0.16mm Optimal @BBL profile
• 5 hoặc nhiều vòng tường hơn
• 100% độền (độ đền lấp đầy thưa)
• Rectilinear (mẫu độền lấp đầy thưa - được đặt tự động)
• tốc độ tường ngoài (chậm nhất có thể để có độ chính xác cao hơn) ví dụ: tối đa 60 mm/s
• hỗ trợ (có) bình thường (tự động)

Cập nhật 2: Nếu cài đặt máy in mạnh hơn cho Trục 45mm là không đủ, thì bạn cũng có thể in phiên bản "Heavy Load" (xem thư mục "Heavy Load Parts")

Đĩa định tâm: Nếu bạn cần kích thước đặc biệt, bạn có thể giảm hoặc tăng kích thước tiếp theo trong chương trình cắt lát. Ví dụ: nếu bạn cần 51,5 mm, bạn có thể lấy đĩa 50 mm và điều chỉnh tỷ lệ tương ứng trước khi in. (51,5 / 50 = 1,03, tức là in lớn hơn 3%)

Cài đặt in tham chiếu cho:

• Thân chính của giá đỡ cuộn dây
• Khung giá đỡ cuộn dây cho
• Đai ốc trục cuộn dây bên phải và trục cho
• Trục giá đỡ cuộn dây cho không có bánh răng
• tất cả các đĩa định tâm cuộn dây (50/55/60/65 mm)

Cài đặt:

• 0.20mm Standard @BBL X1C Profile +cài đặt tùy chỉnh:
• Vòng tường: 3
• Tường ngoài: 60 mm/s
• Độền 25 %
• nếu bạn cần hỗ trợ, đừng làm điều đó tại các lỗ ổ bi đứng có thể sử dụng hỗ trợ dưới giá đỡ dây tóc và dưới ổ bi dưới cho bộ phận trượt dây tóc. (sơn thủ công)

Cài đặt in cho:

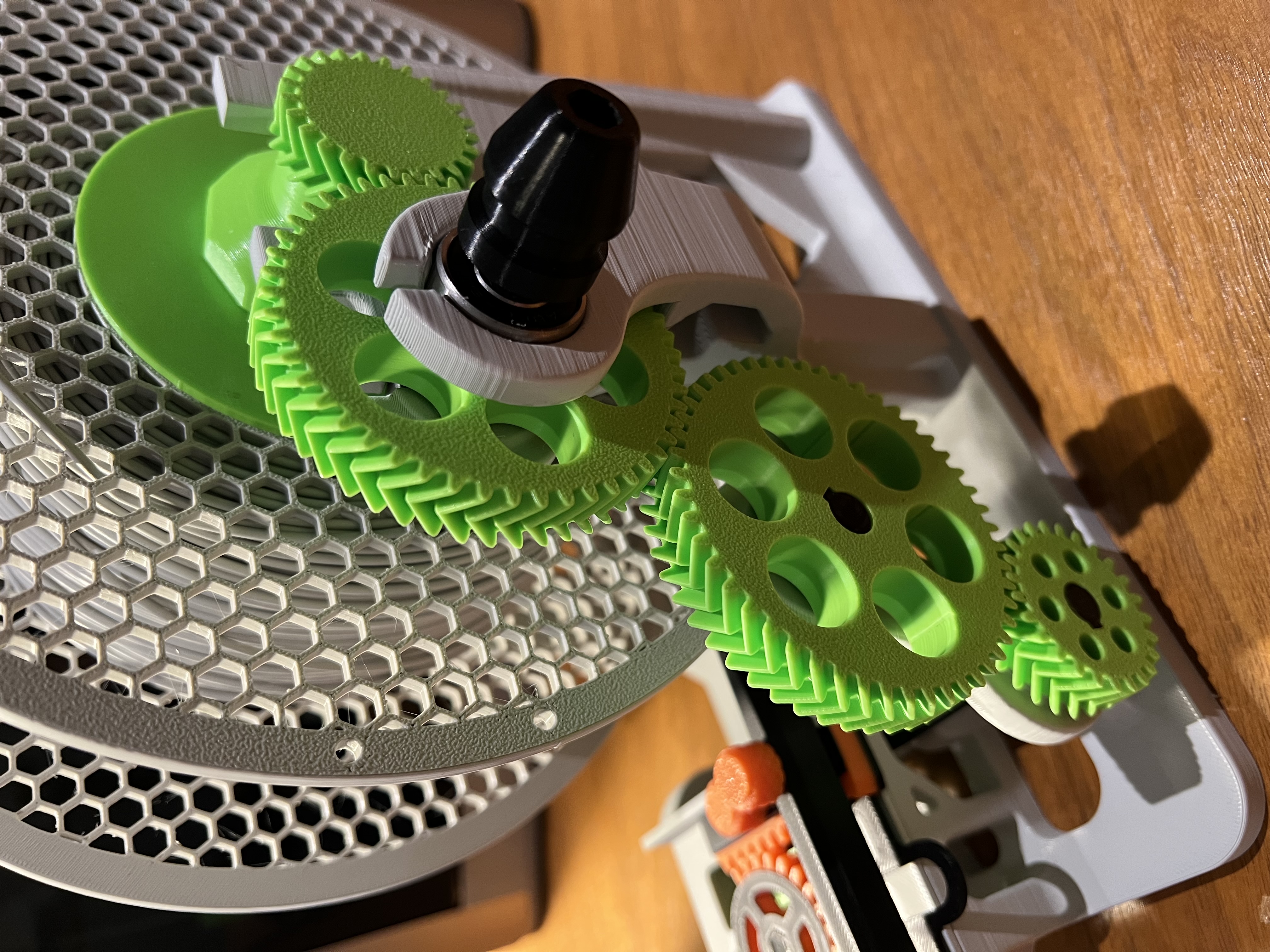

• tất cả Bánh răng
• tất cả trục / trục (trừ trục 45 mm được dẫn động, xem ở trên)

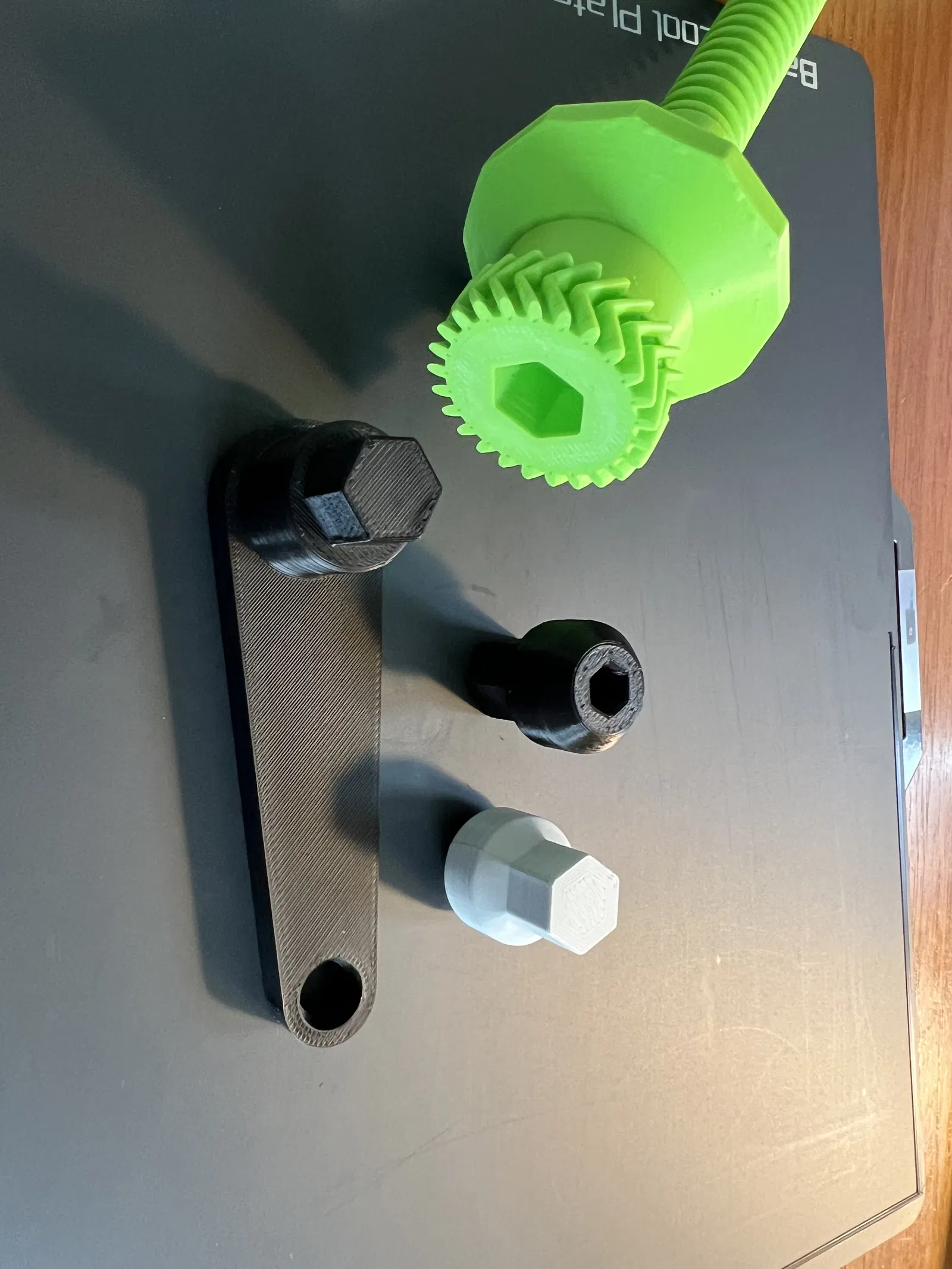

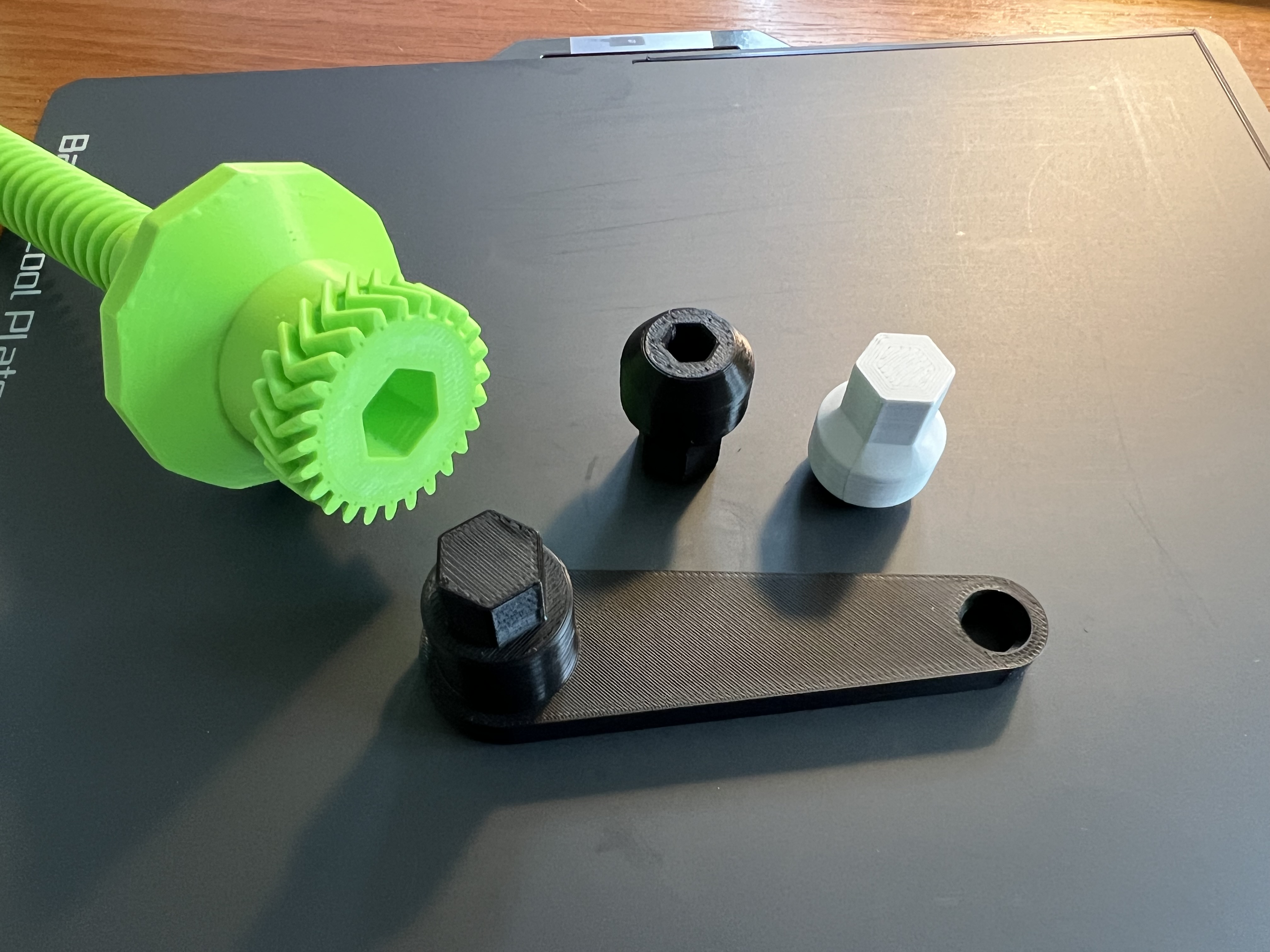

• tay cầm hoặc bộ phận bộ chuyển đổi mũi khoan
• tất cả Vòng đệm

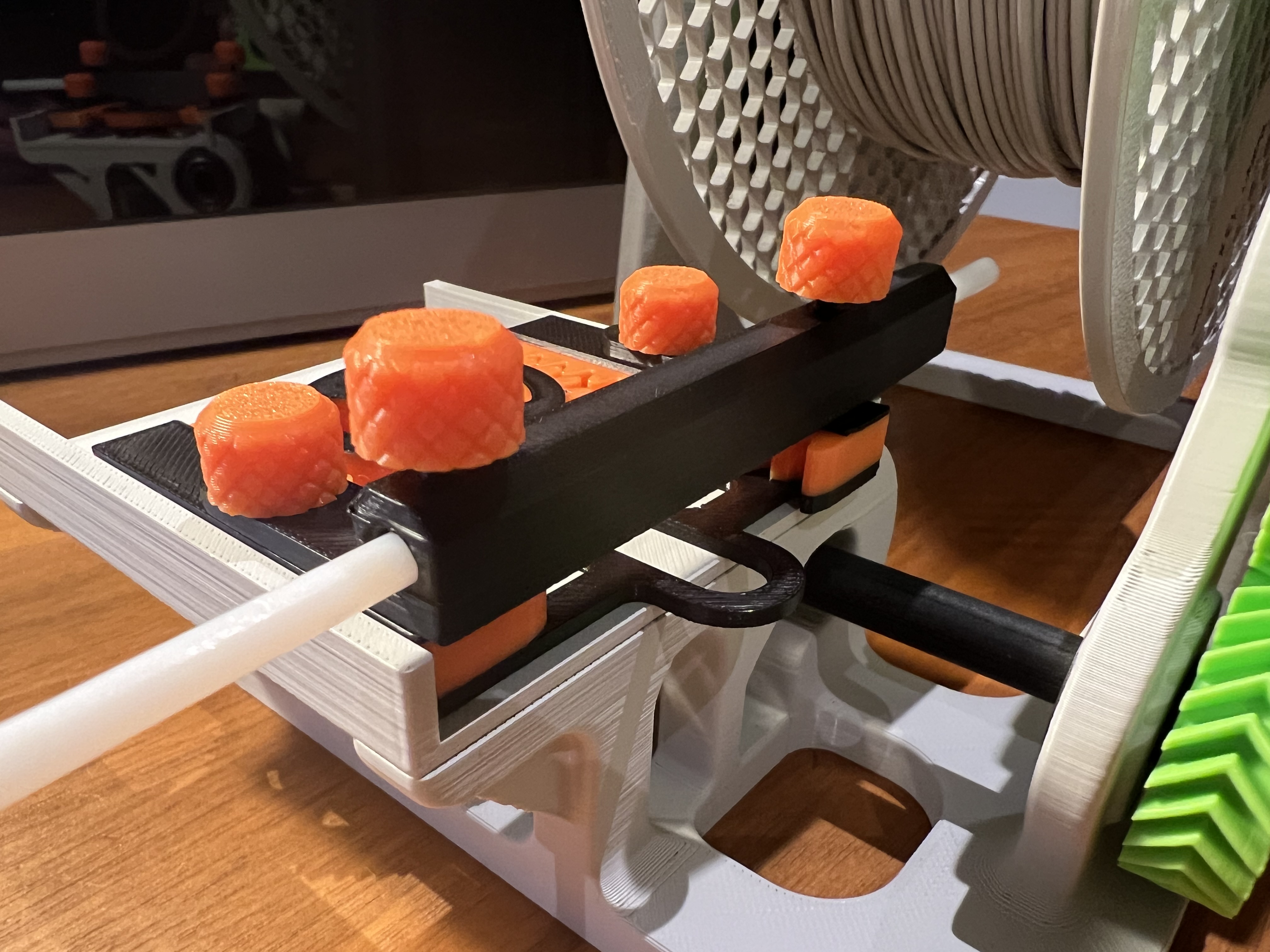

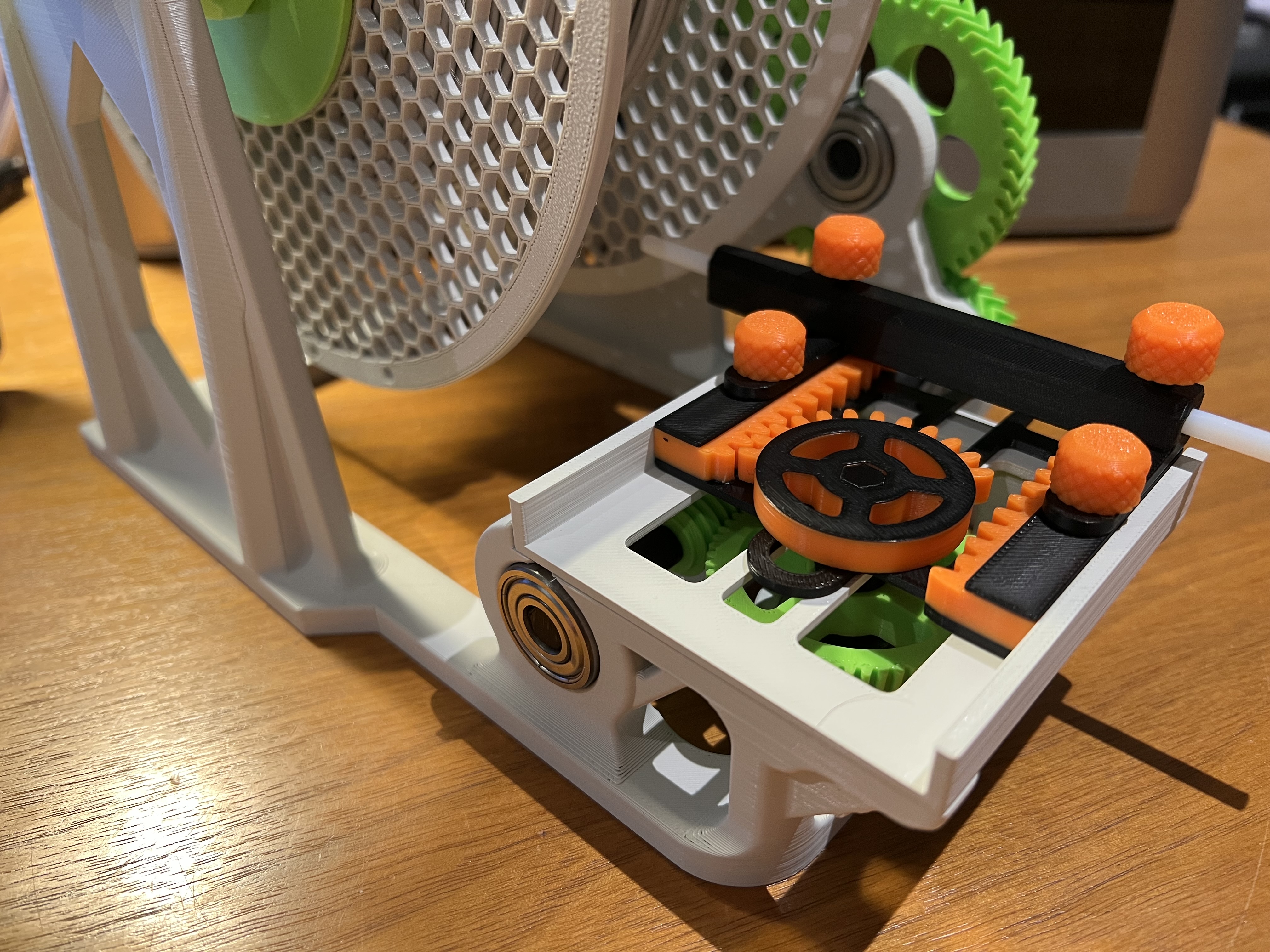

• và tất cả các bộ phận dẫn hướng dây tóc

Cài đặt:

• 0.16mm Optimal @BBL X1C
• Vòng tường: 3
• Tường ngoài: 60 mm/s
• Độền 25 %
• không cần hỗ trợ, trừ: tất cả trục có hình lục giác

vui lòng in tất cả các bộ phận (bánh răng, trục) theo chiều ngang, ngoại trừ:

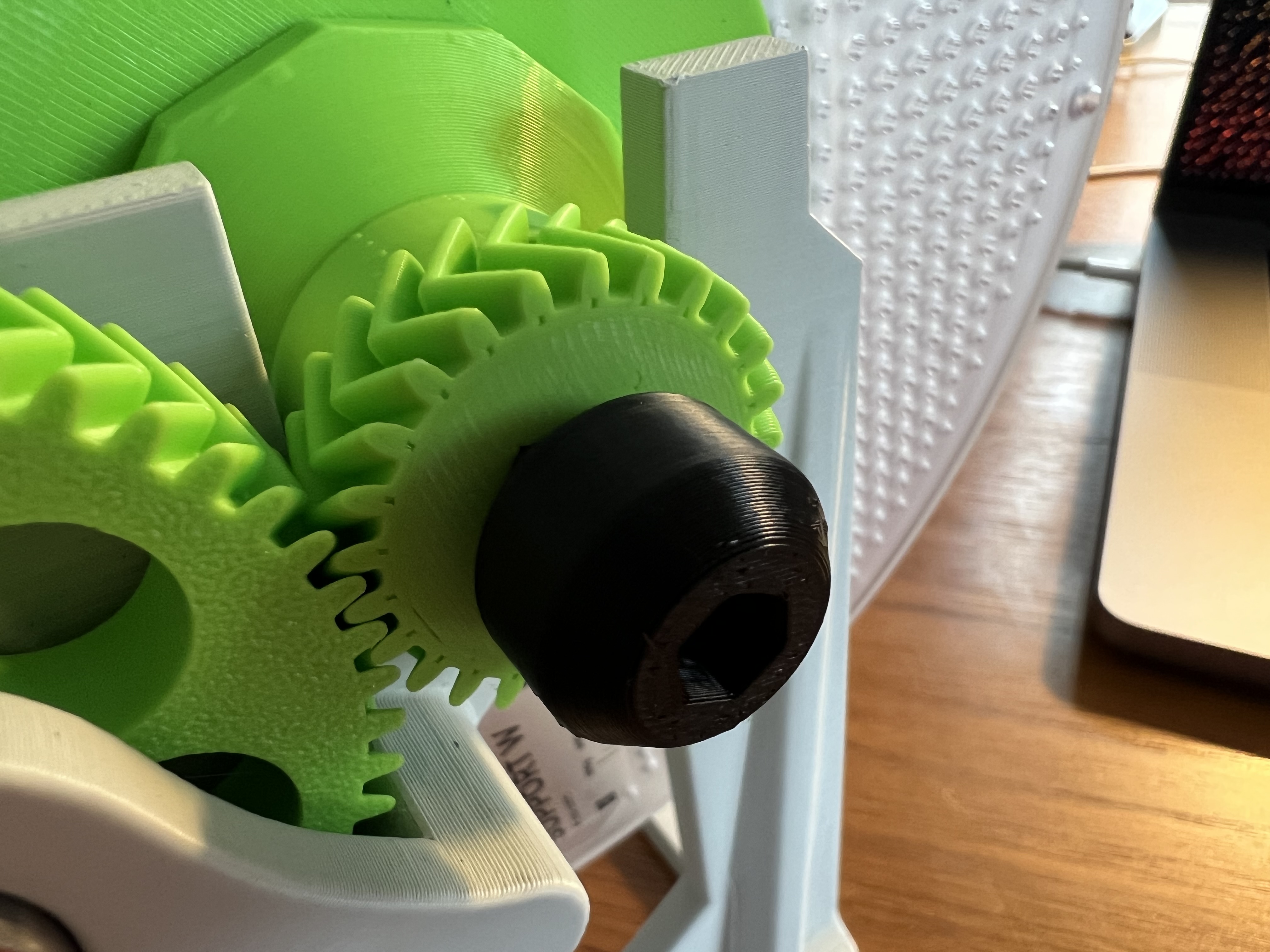

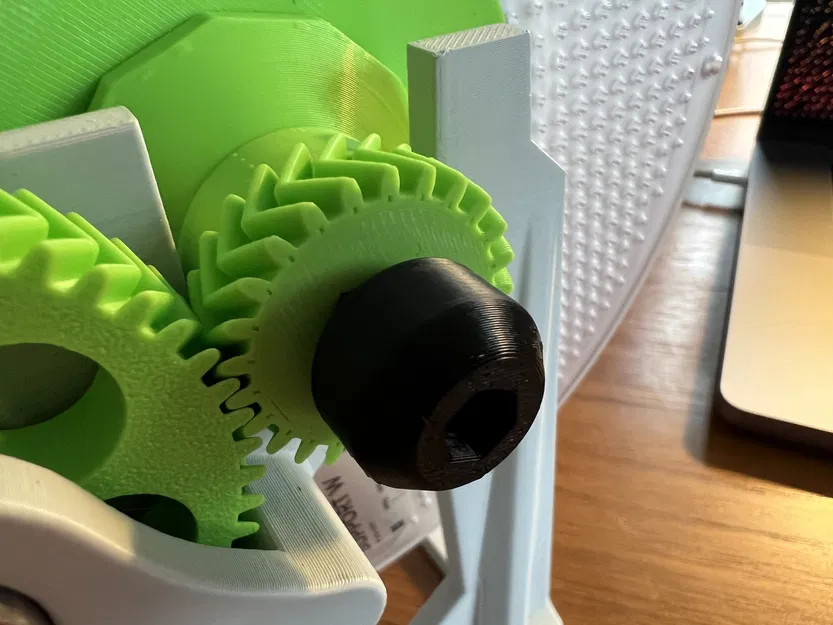

• Trục cuộn dây bên phải có bánh răng 25 răng hoặc phiên bản Heavy Load
• Đai ốc trục cuộn dây bên phải và trục cho
• Bánh răng sâu

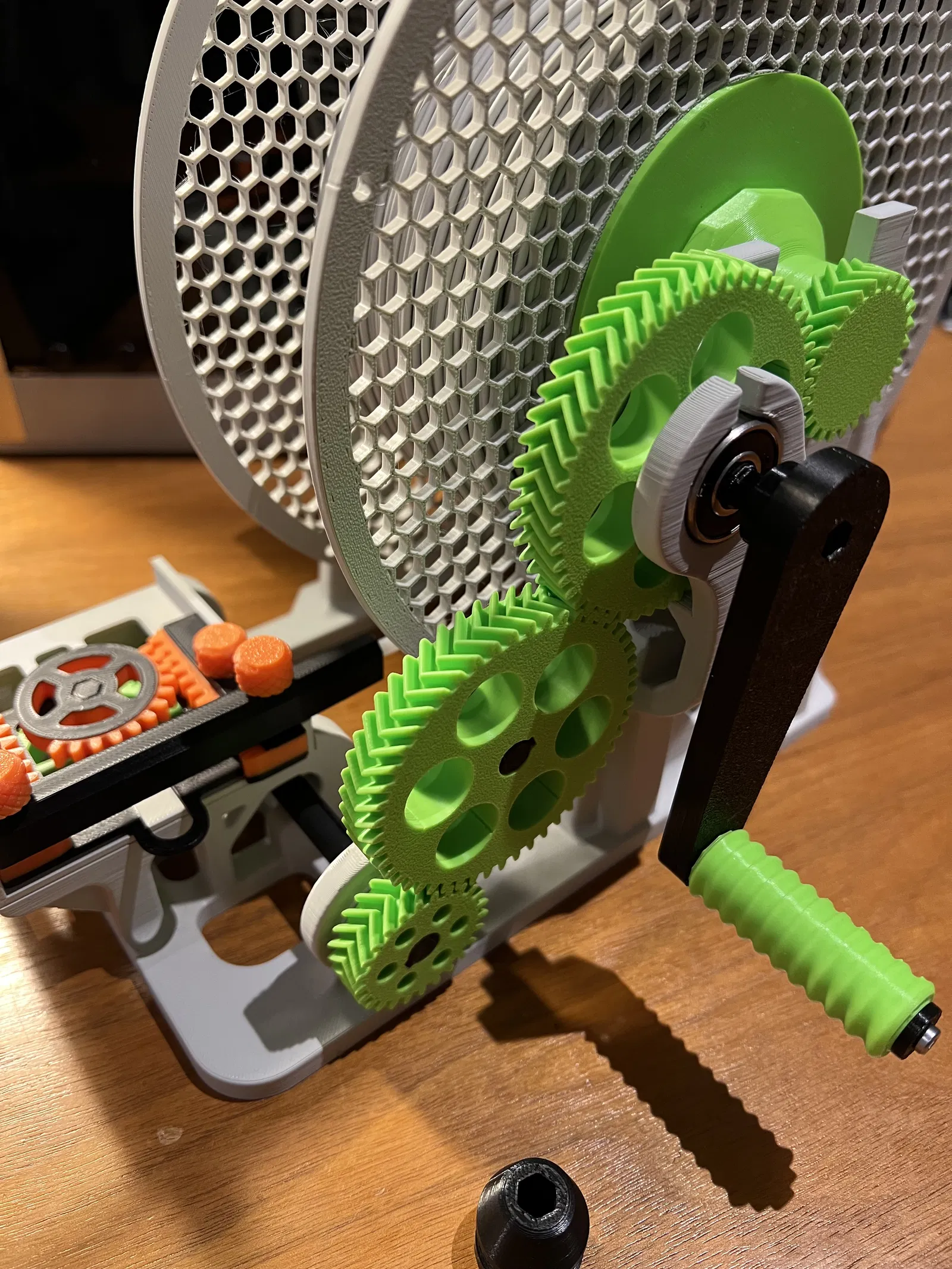

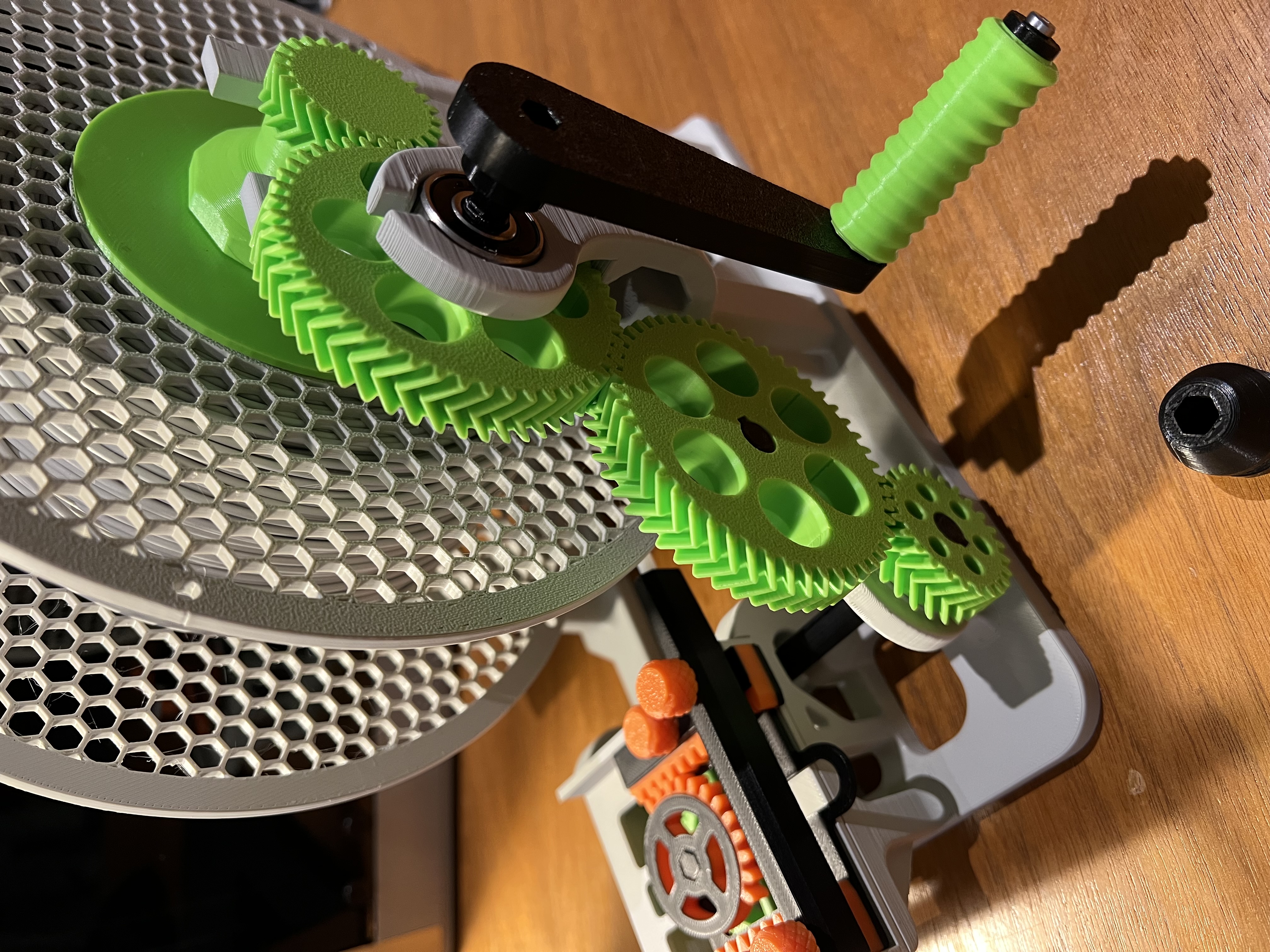

• Trục tay quay xoay - tay nắm xoay
• Núm tay quay xoay - tay nắm xoay
• Trục giá đỡ cuộn dây cho không có bánh răng

In nhiều lần:

• tất cả đĩa định tâm 2x mỗi cuộn dây
• 4 x Vòng đệm 3,0 x 8,5 mm
• 2 x Bánh răng 50 răng

Các bộ phận bổ sung:

• 7 x vòng bi 608
• Ống PTFE dài 12-15 cm
• 4 x vít đầu lục giác M3 (tùy chọn, bạn cũng có thể dán bộ phận dẫn hướng dây tóc & bộ phận trượt)

Chúc vui!

Hướng dẫn lắp ráp:

…và nó hoạt động như thế nào:

Và khắc phục sự cố (nếu bạn có bất kỳ vấn đề gì):

Nếu bạn vẫn gặp sự cố với trục 45mm nguyên bản được dẫn động, hãy in các Bộ phận Tải nặng:
