Giá treo chổi (in-place)

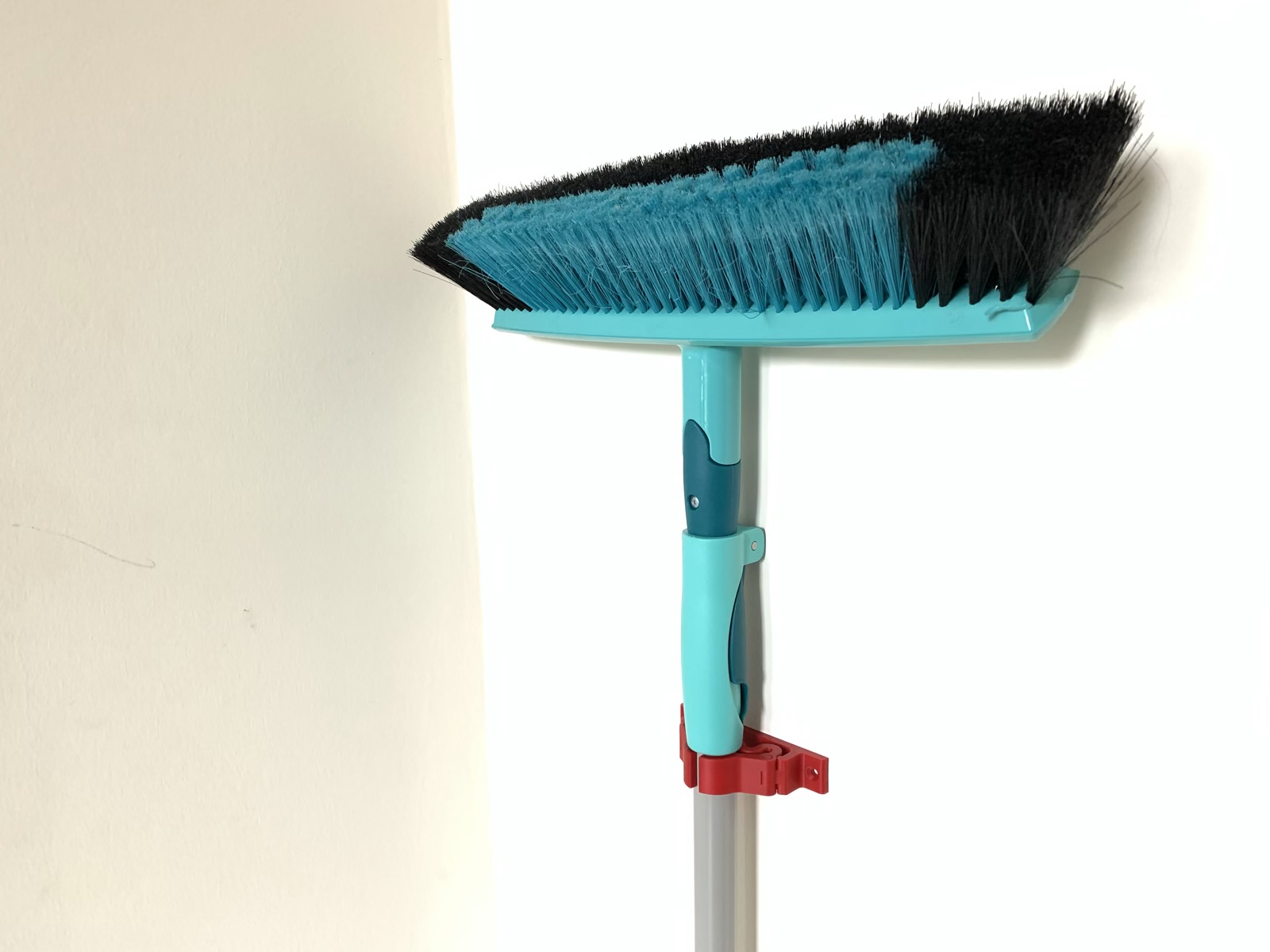

Ban đầu tôi đã thiết kế cái này để treo chổi lên tường nhưng giá đỡ này cũng có thể hữu ích để gắn bất kỳ công cụ nào có tay cầm hình trụ. Tôi biết điều này nghe có vẻ dễ dàng hơn nhiều khi chỉ cần khoan một lỗ vào tay cầm chổi và đóng một chiếc đinh vào tường nhưng:

1. Tôi không được phép sử dụng đinh trong căn hộ của mình
2. Để giải quyết vấn đề này bằng một chiếc đinh hoàn toàn không thỏa mãn cơn nghiện bản lề in-place của tôi ;)

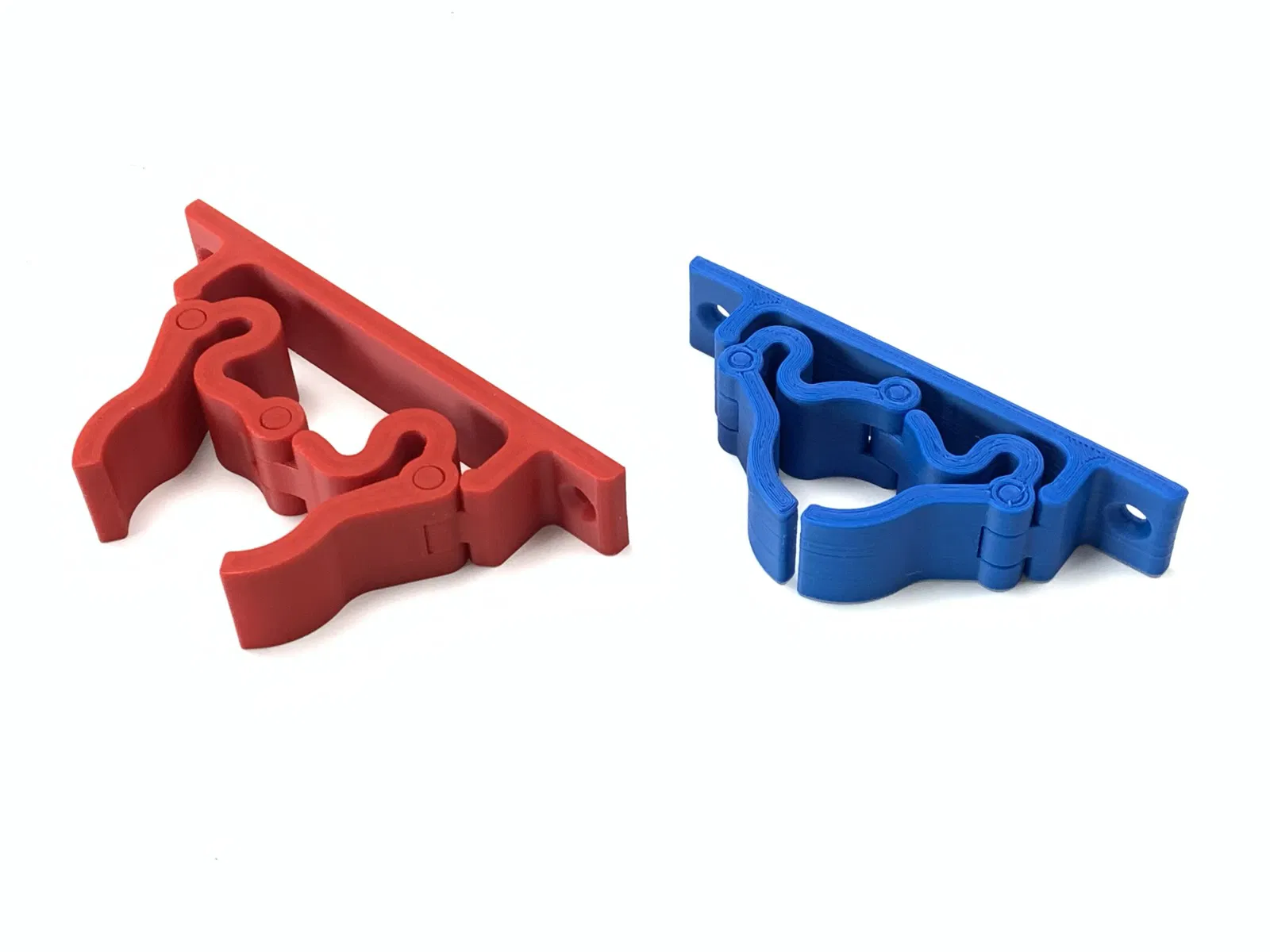

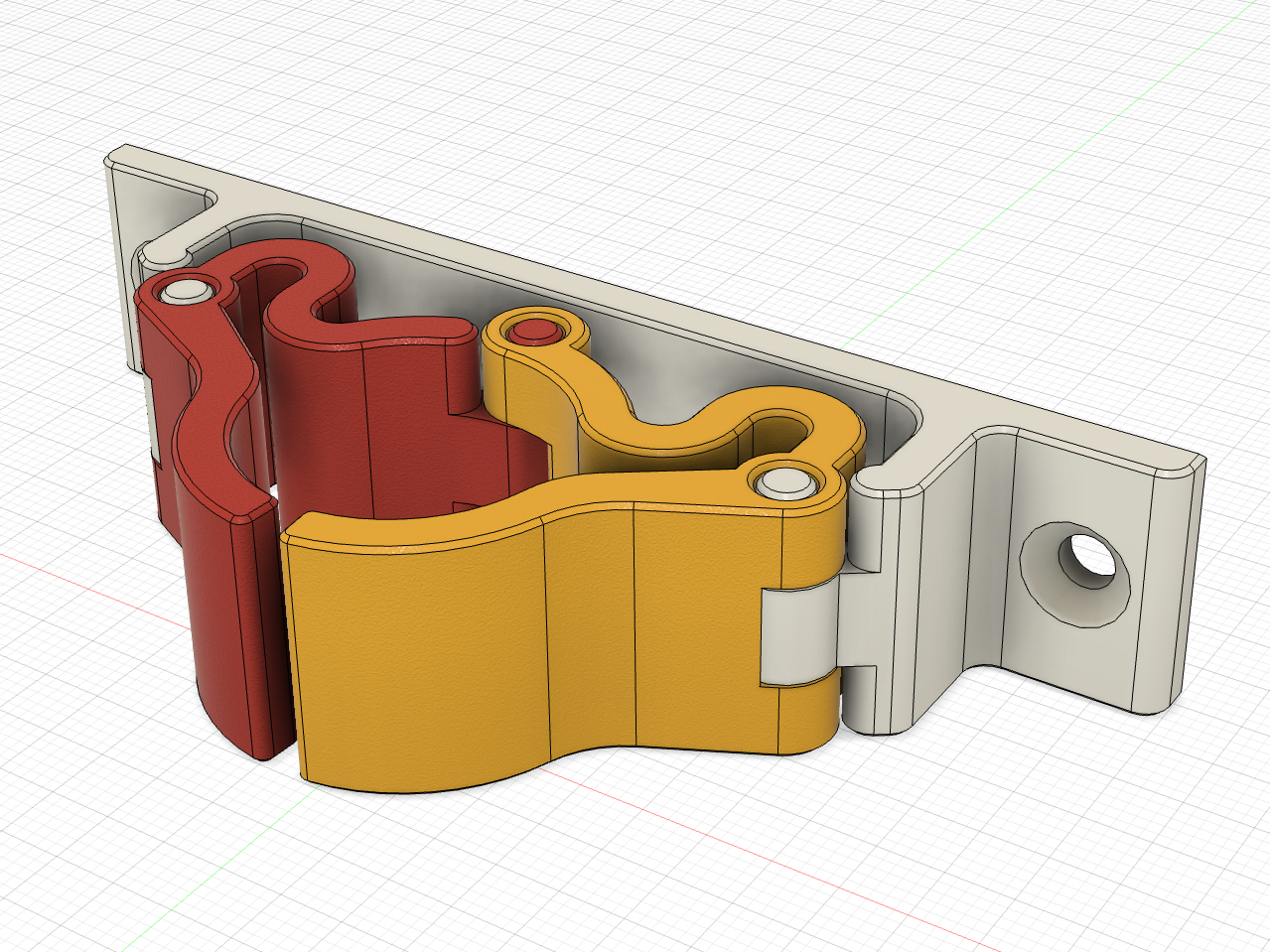

Tôi đã thấy rất nhiều giải pháp tương tự nhưng tất cả chúng đều sử dụng đinh tán kim loại hoặc đai ốc & bu lông. Đây là thiết kế in-place với các bản lề tích hợp sẵn nên không cần lắp ráp.

Các tệp STL được tải lên có kích thước phù hợp với tay cầm ống lồng LEIFHEIT của tôi (~≥24 mm đường kính) nhưng vì tôi đã đính kèm tệp Fusion 360 nên bạn có thể thay đổi nó bằng cách thay đổi tham số d_broome. Lời khuyên của tôi là giảm đường kính bên trong của giá đỡ khoảng ~0.2-0.4 mm để tạo ra một số độ căng - lò xo tích hợp có đủ khả năng để giữ chặt.

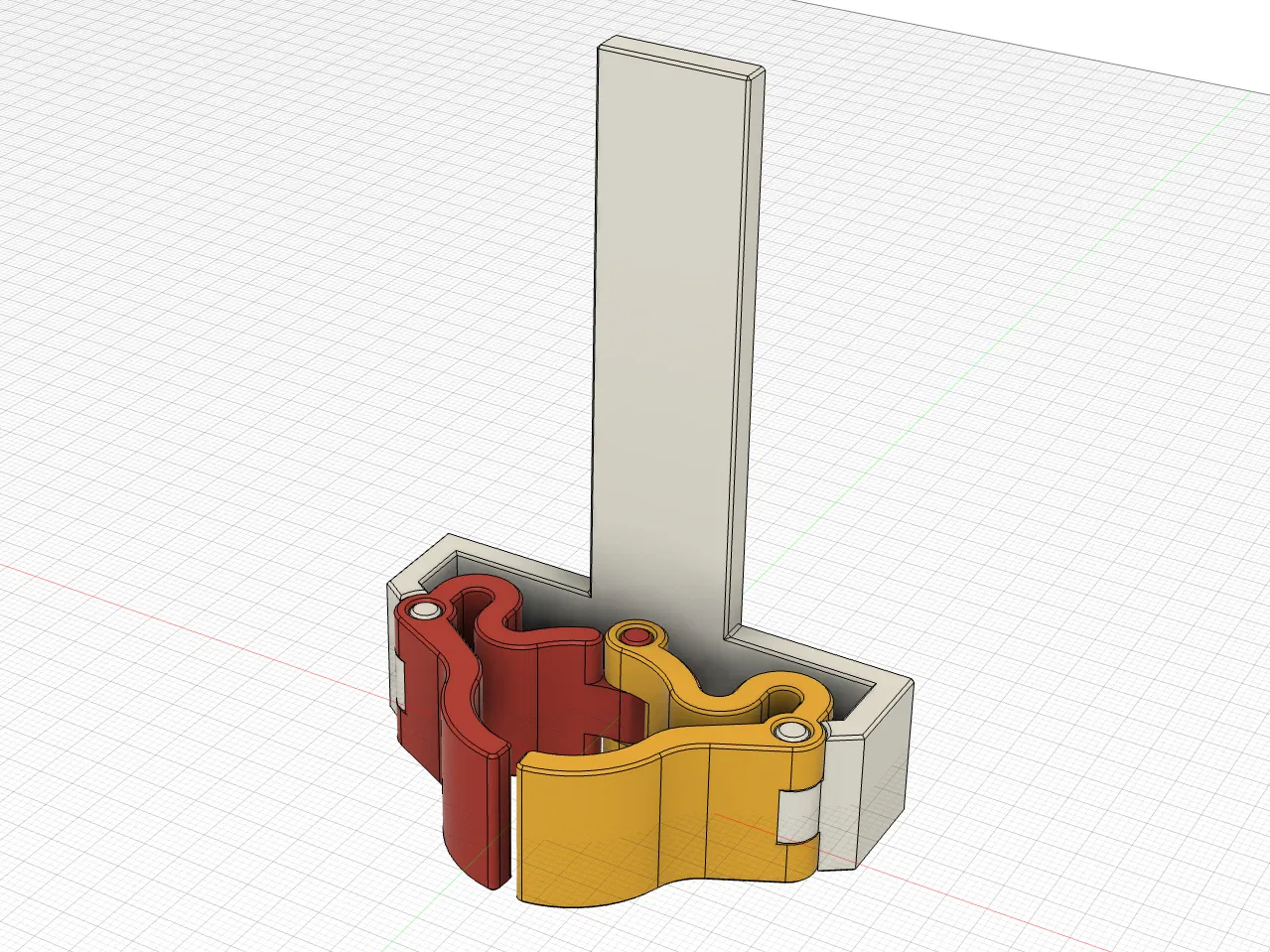

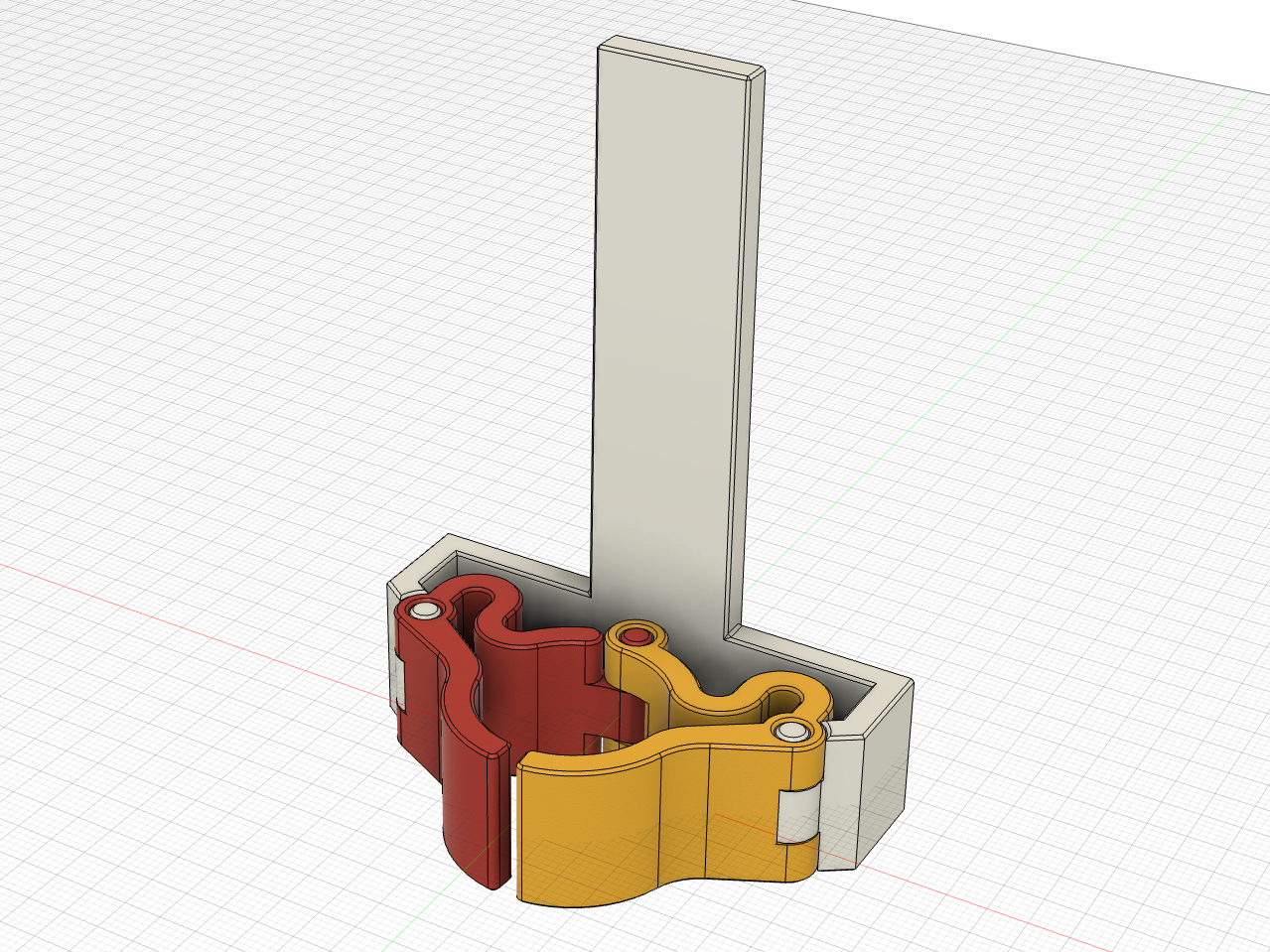

Tôi cũng đã tạo một mô hình với giá đỡ đáy hình chữ T cho phép bạn gắn giá đỡ mà không cần bất kỳ vít nào, chỉ cần sử dụng băng dính Command dựa trên băng đô tuyệt vời của 3M.

Cập nhật #2021-04-20: đã sửa một góc lượn bị thiếu trong tệp CAD và trên mô hình có giá đỡ băng dính 3M Command.

Cập nhật #2023-01-01:

• đã sửa một lỗi thiết kế khiến bản lề sau không thể hiển thị đúng cách nếu đường kính bên trong trên 29 mm
• đã tạo và tải lên tập lệnh lặp STL cho Fusion bằng Python
• đã tải lên các vòng lặp STL từ 19 đến 40 mm
