Hỗ trợ và Hộp đựng XTouch (P1Touch)

Remix từ Mount P1PTouch cho đế điện thoại P1P Tác giả Tackleberry_C_187840

Tác giả Pitax_1229381

Lượt tải
208
Lượt thích
37
Lượt coi
1.494

File 12 1 MB

  • Back_Cover_no_Screw_1767580512.STEPSTEP · 79,8 KB
  • Front_Cover_no_Screw_1767580513.STEPSTEP · 123,1 KB
  • Front_Cover_1767580514.STEPSTEP · 123 KB
  • Back_Cover_1767580515.STEPSTEP · 101,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#156784
Danh mục
Ý Tưởng Khác
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

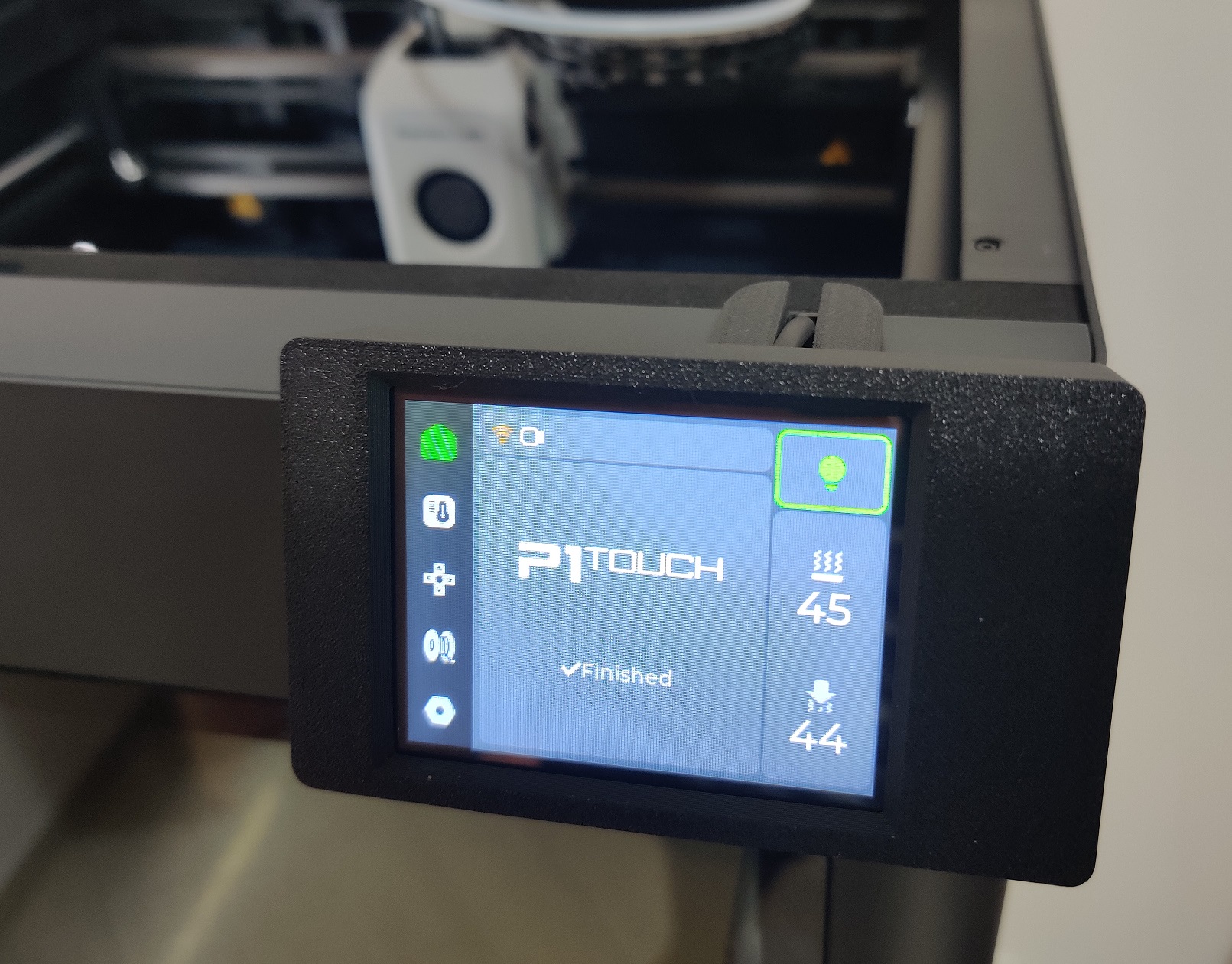

Tôi đã lấy ý tưởng của Tack để gắn màn hình cảm ứng vào lỗ điện thoại, nhưng tôi muốn nó ở cùng độ cao với màn hình gốc và cũng muốn giấu dây cáp.

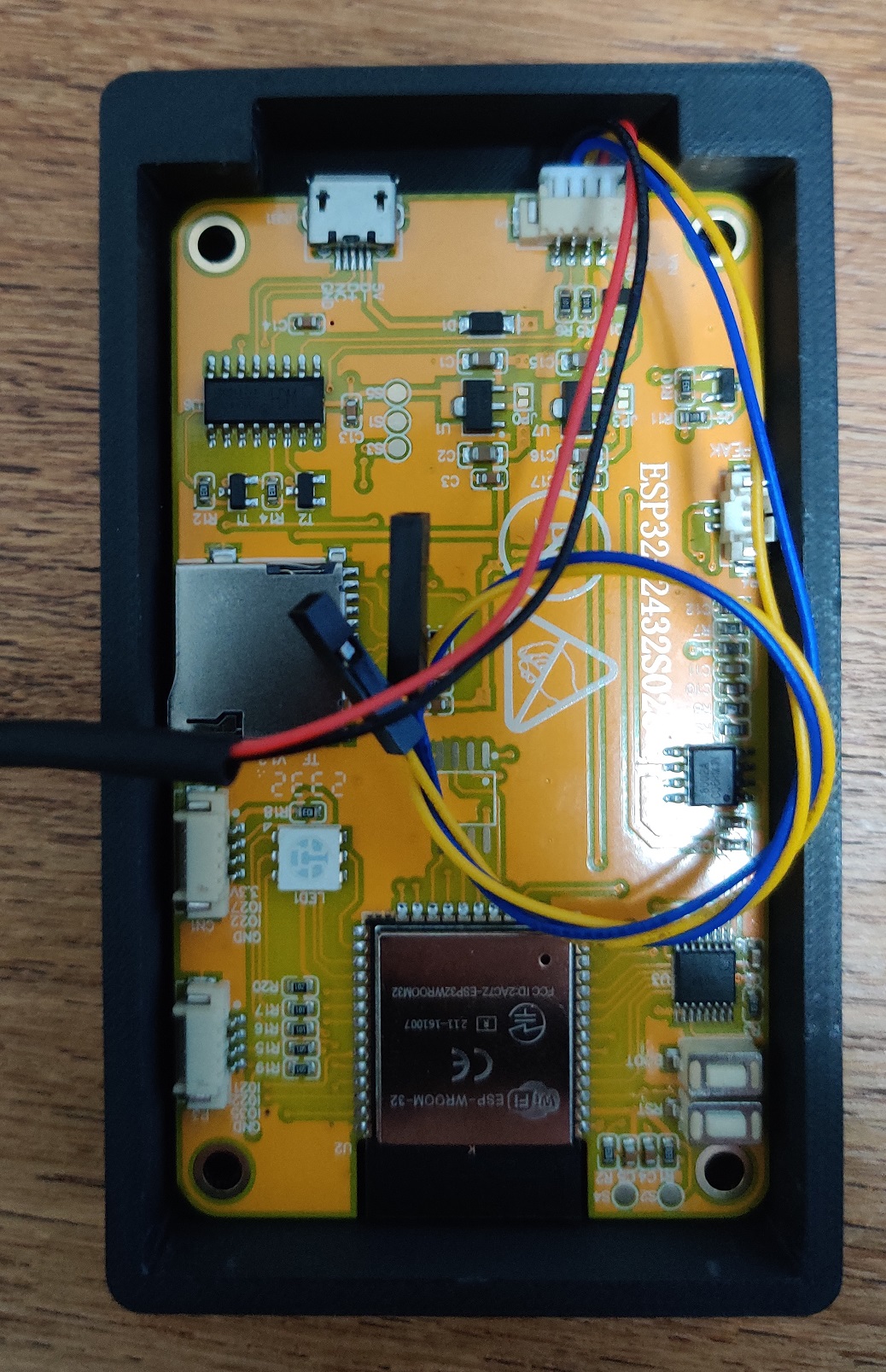

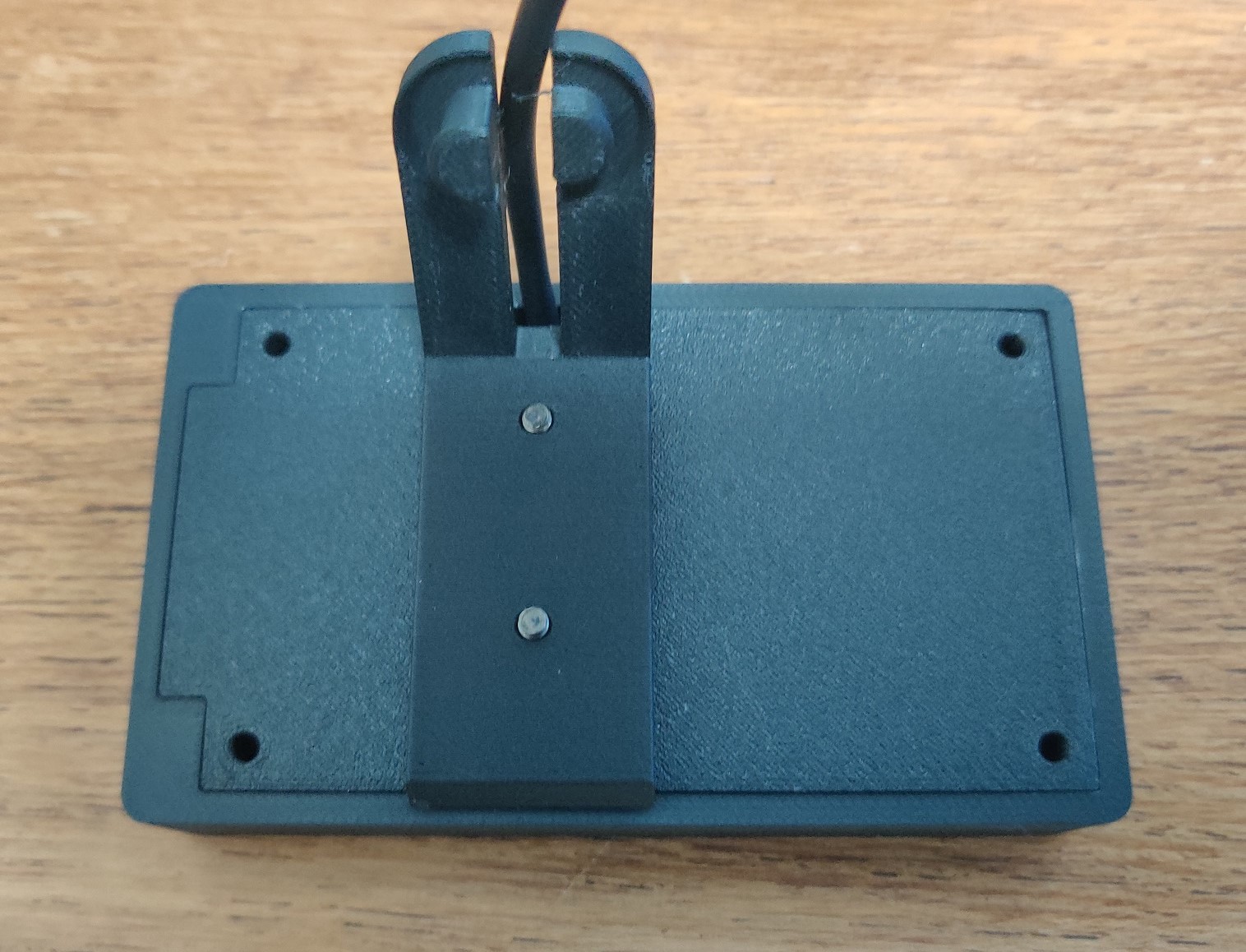

Tôi phát hiện ra rằng bạn có thể cấp nguồn cho màn hình cảm ứng bằng đầu nối đi kèm, vì vậy tôi đã làm một hộp mỏng hơn với một lỗ ở phía sau cho cáp.

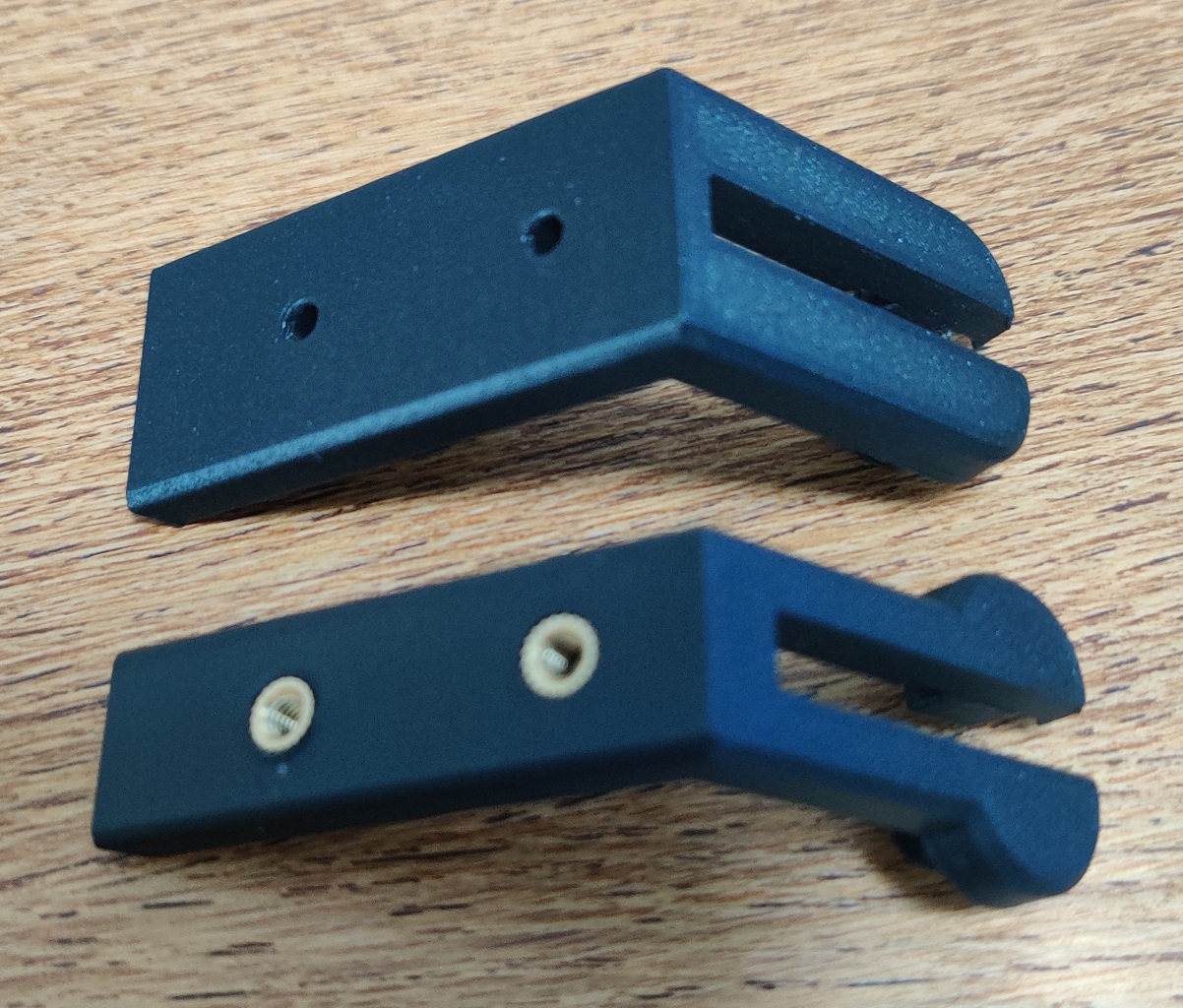

Giá đỡ được làm trên lỗ của P1S (không biết P1P có giống không), có 2 độ cao khác nhau bên trong cho cơ chế khóa, đó là lý do tại sao các chân khác nhau.
Bạn có thể ấn vào 2 bên để lắp vào và tháo giá đỡ ra, và nó sẽ có cùng lỗ như mô hình khác.

Cuối cùng, tôi thấy rằng với dung sai chính xác, phần đế phía sau sẽ giữ nguyên và bạn không cần bất kỳ vít nào, dù sao thì tôi cũng đã làm phiên bản có vít nên tôi đã tải cả hai phòng trường hợp ai đó thích vít hơn.

Tôi đã in nó bằng PLA với độ dày 0,2mm mà không cần bất kỳ giá đỡ nào, tôi đề xuất mật độ điền cao hơn cho giá đỡ để tăng độ cứng (tôi đã đặt 40%).
