Dụng Cụ Cuốn Dây Filament - Bản Remix V3 Precision - Không Cần Vòng Bi Hay Phụ Kiện

Mình đã in cái spool winder của V3 Precision vì có một vài cuộn dây gặp vấn đề khi dùng trong AMS.

Mặc dù hoạt động tốt và không cần phụ kiện gì ngoài ốc vít để cố định, nhưng nó không respool theo ý mình.

• Mình phải dùng tay để tạo lực cản cho nó, nếu không thì nó quay tự do quá nhiều và dây tóc không quấn gọn gàng được.
• Mình cũng thấy là dây tóc thường dồn hết về một phía, nhưng lại không di chuyển được cái guiding spool sang bên kia vì các bánh răng sẽ không khớp với nhau. Điều này làm cho dây bị dồn vào giữa và bị lỏng trên cuộn. Mình chỉ quấn được khoảng 800g thì gặp vấn đề.
• Mình cũng thấy cái guiding spool di chuyển quá nhanh.
• Mình cũng xem xét các bản remix khác có sẵn và thấy có thể in các bộ phận chắc chắn hơn mà không cần hỗ trợ, giờ chỉ còn một vài bộ phận cần hỗ trợ.

Vì vậy, mình đã tập hợp một bộ hồ sơ (profile) kết hợp các bản remix lại với nhau.

• Mình cũng lấy cảm hứng từ bản remix chia đôi bánh răng sâu (worm gear) nhưng mình tự chia đôi nó để có thể thêm các khớp nối giúp dễ dàng lắp ráp. Cái này có thể lắp ráp mà không cần keo và các ren giữ với nhau, nhưng mình đã thêm một ít keo dọc theo chiều dài.
• Mình đã thêm các bộ gạt (wipers) tùy chỉnh lấy cảm hứng từ cái trong máy Pastamatic winder. Mình chỉ dùng bìa cứng, nhưng bạn có thể in và sử dụng bộ gạt TPU từ máy winder.

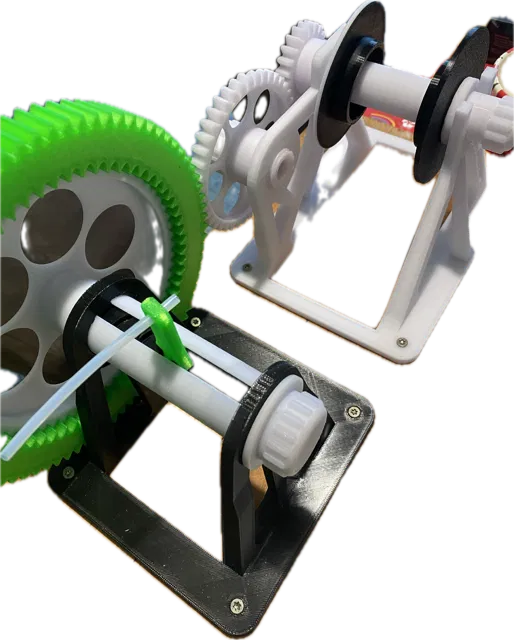

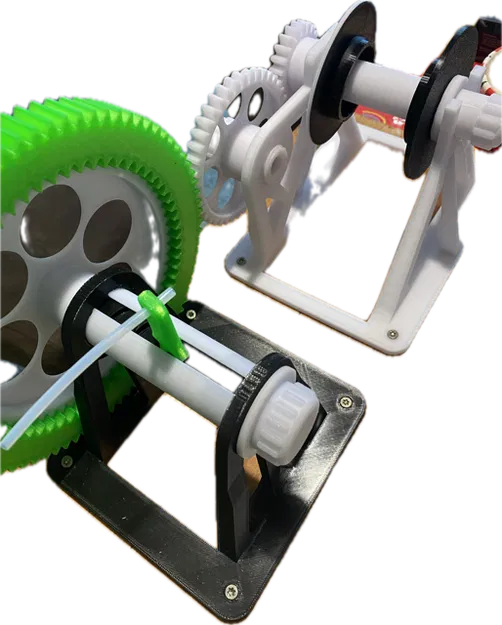

• Mình cắt bỏ phần trên của bộ dẫn dây tóc (filament guide), điều này cho phép in nó với mặt trên đặt trên khay in và do đó không cần hỗ trợ.

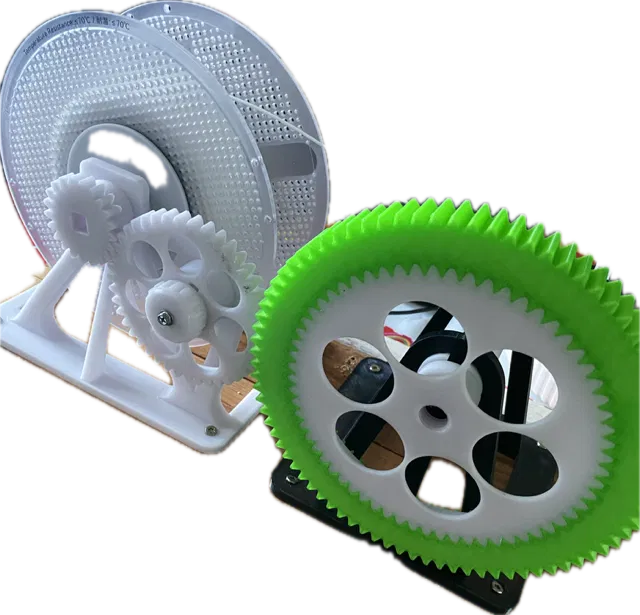

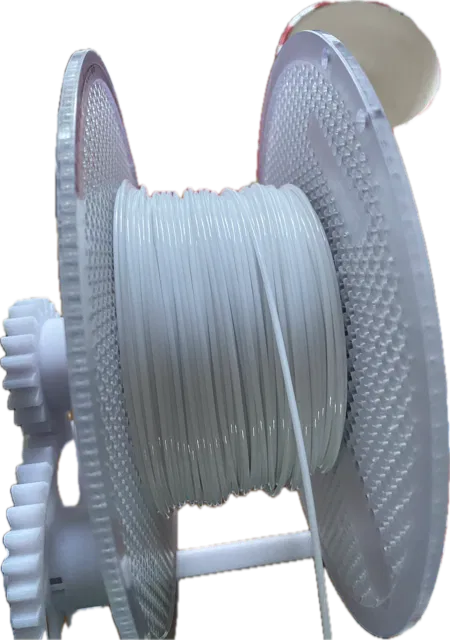

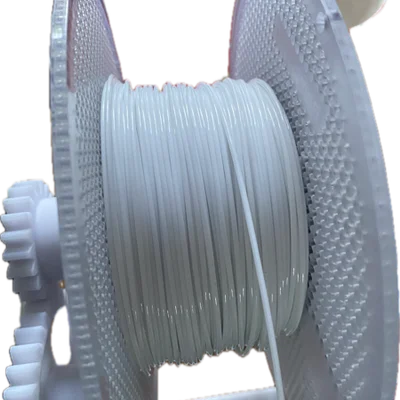

• Mình cũng làm cho bánh răng sâu (worm gear) lớn nhất có thể trong kích thước của giá đỡ để giảm tốc độ di chuyển của bộ dẫn. Nó cũng sâu hơn để có thể đặt xa hơn về phía trước, tránh dây tóc dồn hết về một phía. Sau những sửa đổi của mình, mình có thể chuyển một cuộn 1kg hoàn toàn mới mà không gặp vấn đề gì.

Một mẹo nữa, tránh bị quá đùn (over extrusion) vì các ren rất sít (mình đã phải dọn dẹp một chút).

Một chút dầu máy cũng giúp lắp ráp các ren.

Vẫn có thể thêm tay quay thủ công. Mình luôn có ý định dùng với bộ dẫn động 3/8 inch nên không bao gồm các bộ phận tay quay, nhưng bạn luôn có thể lấy chúng từ các mô hình gốc.

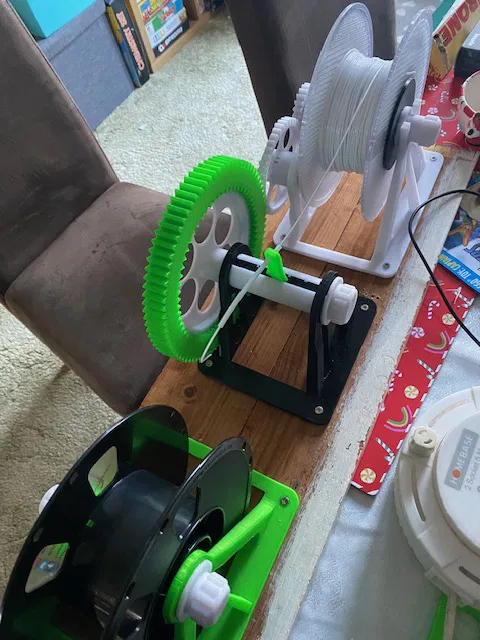

Đây là kết quả in trong một ngày và dùng hơn 1kg dây tóc. Có lẽ tốt hơn hết là sắp xếp các bộ phận trên khay in và in các bộ phận ở cuối cuộn dây, đó là những gì mình đã làm vì không có nhiều bộ phận thực sự cần nhiều dây tóc.

Phần infill và số lượng tường (walls) khá cao vì hầu hết các bộ phận cần phải bền vì chúng sẽ chịu mài mòn. Tuy nhiên, ngay cả khi dùng máy khoan để quay nó, mình cũng không gặp vấn đề gì và nó có xu hướng tự ổn định.
