Kết nối phía sau PC4M10 cho MMU3

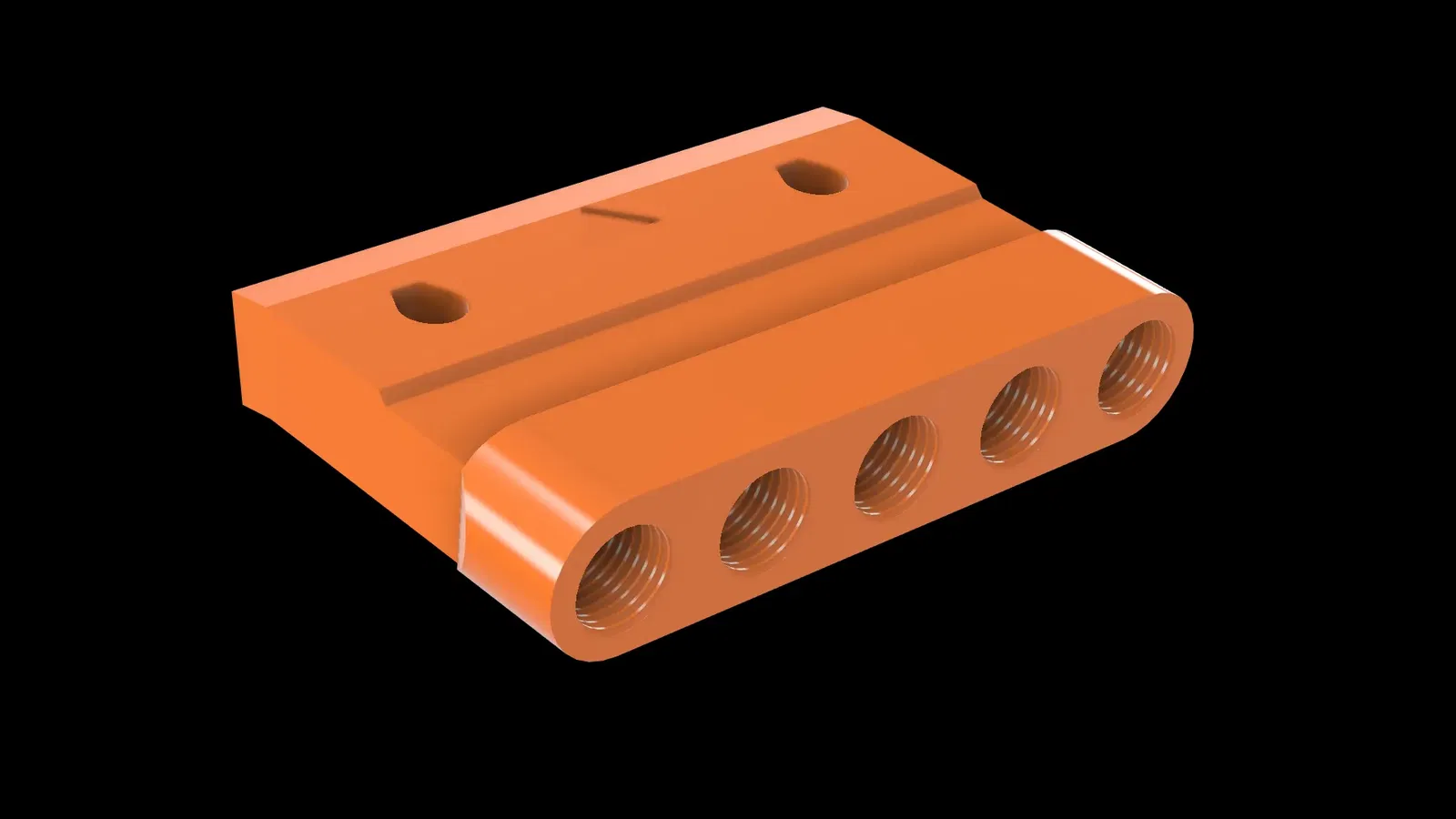

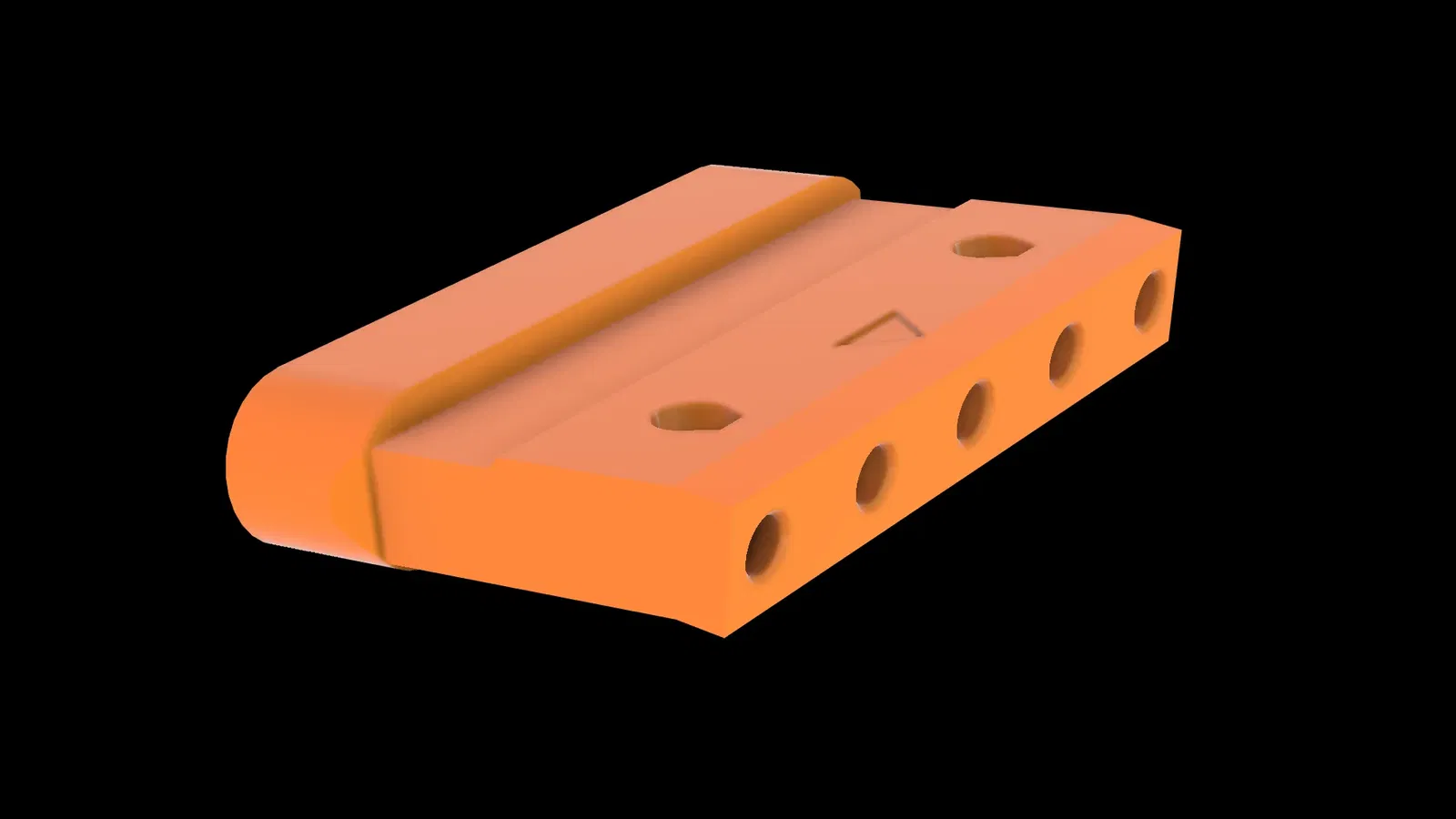

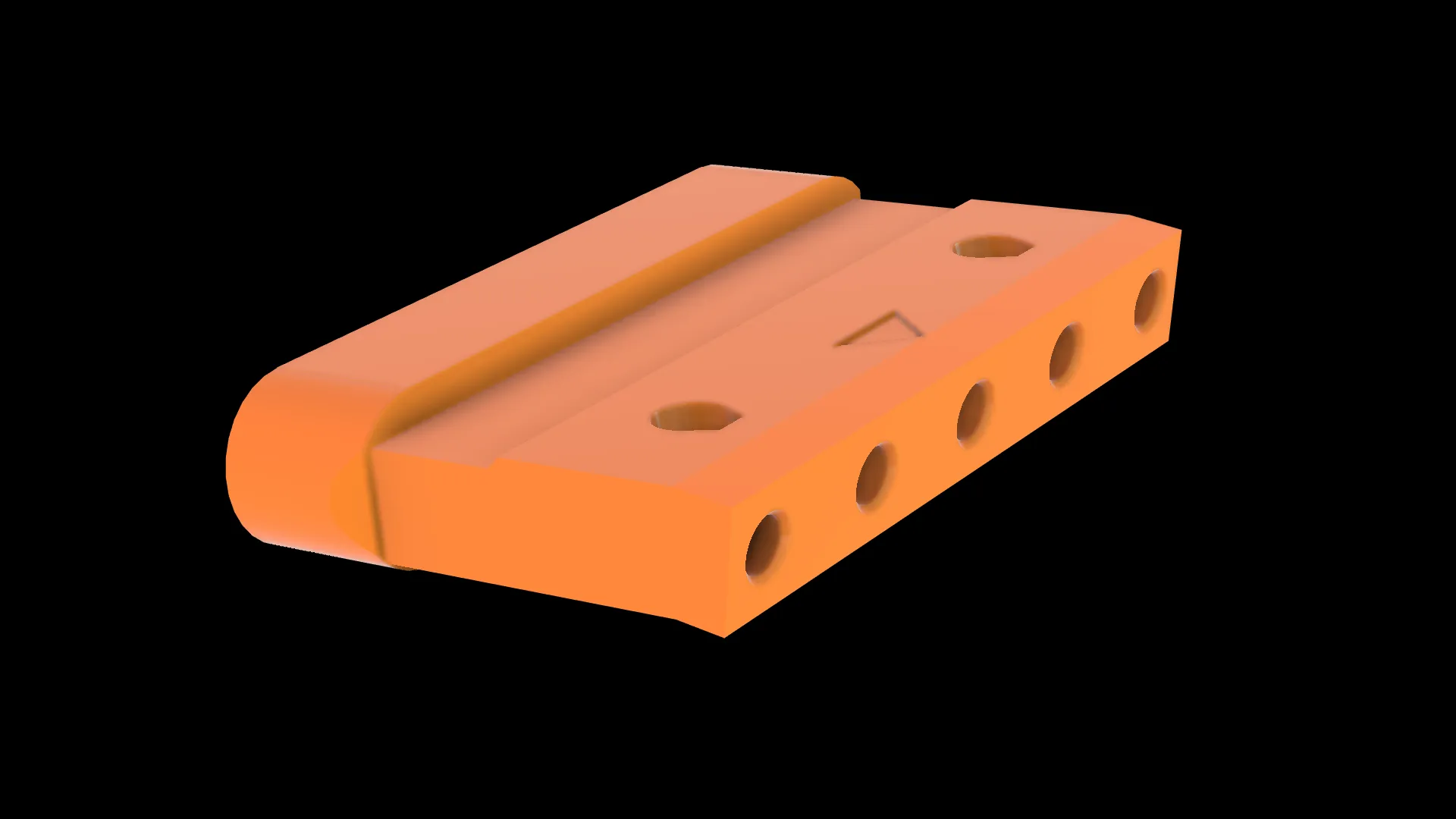

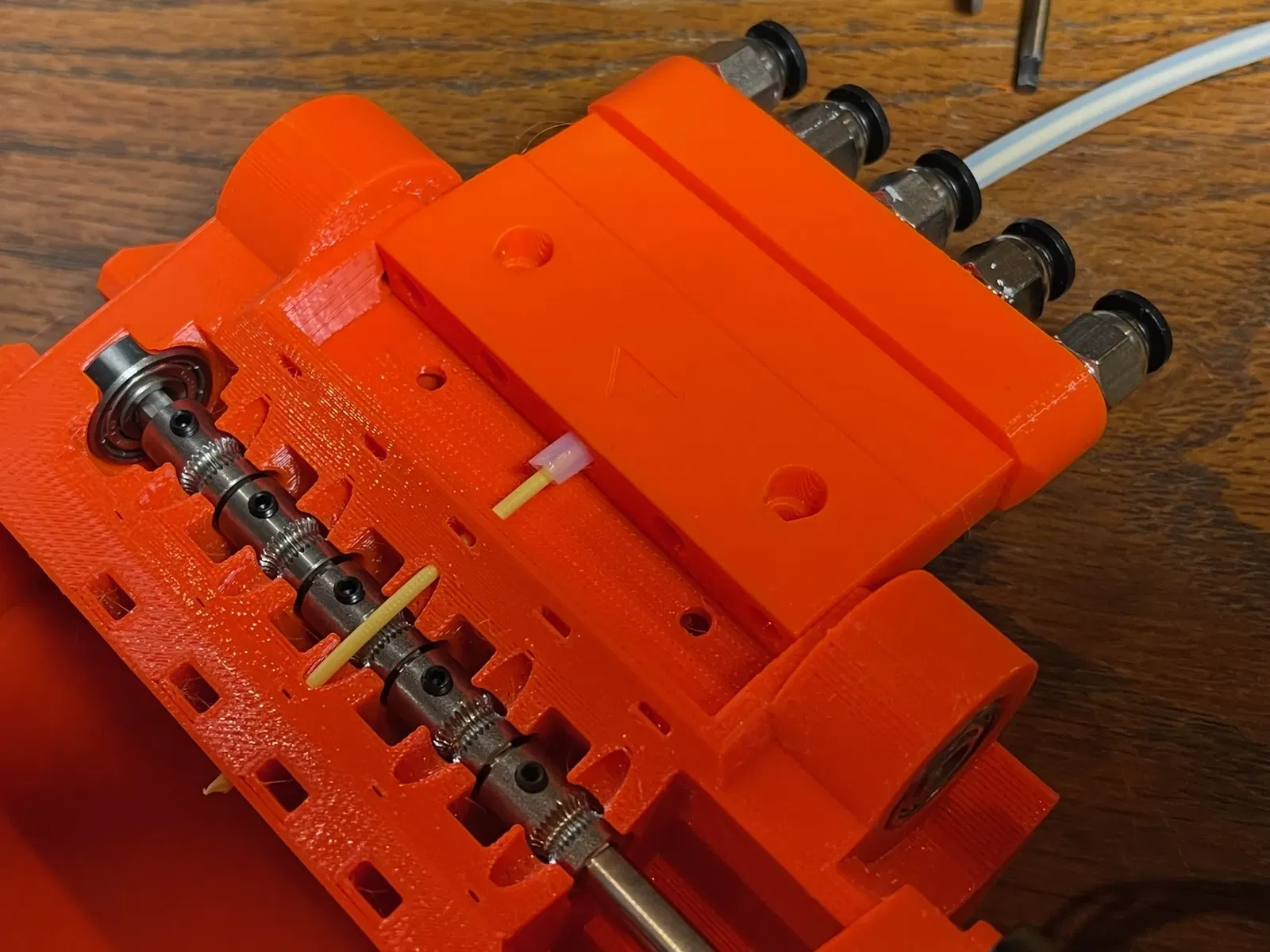

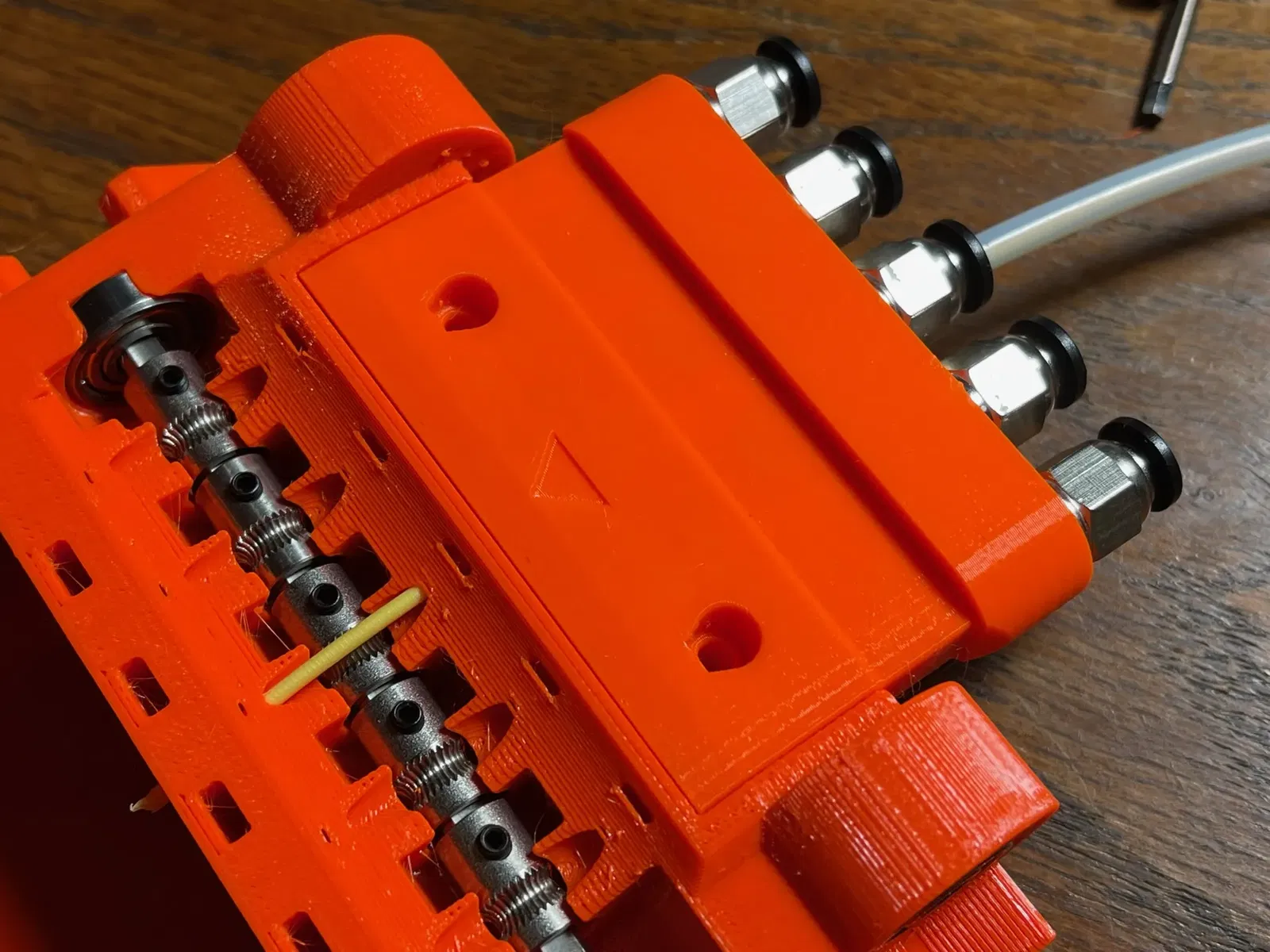

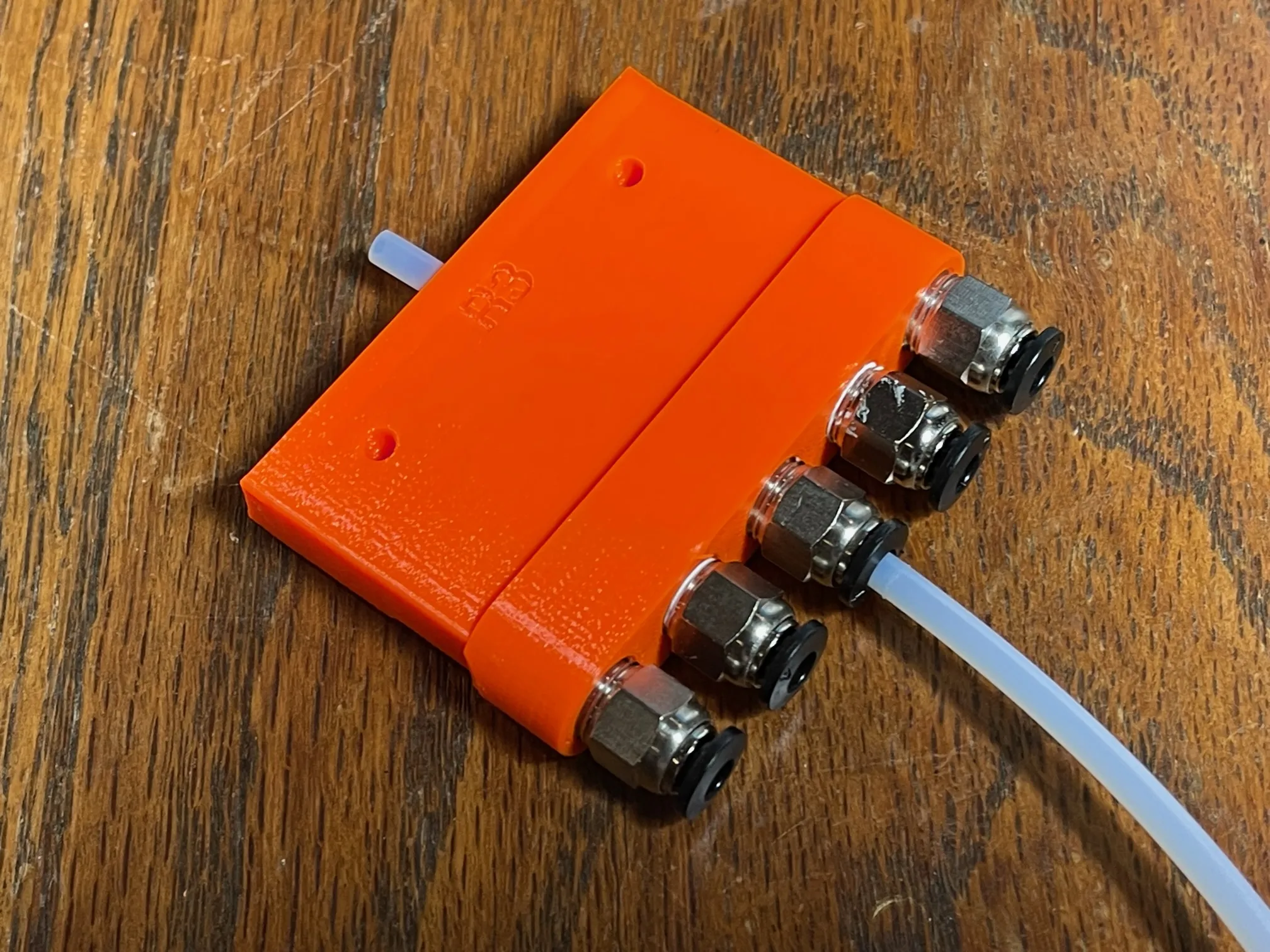

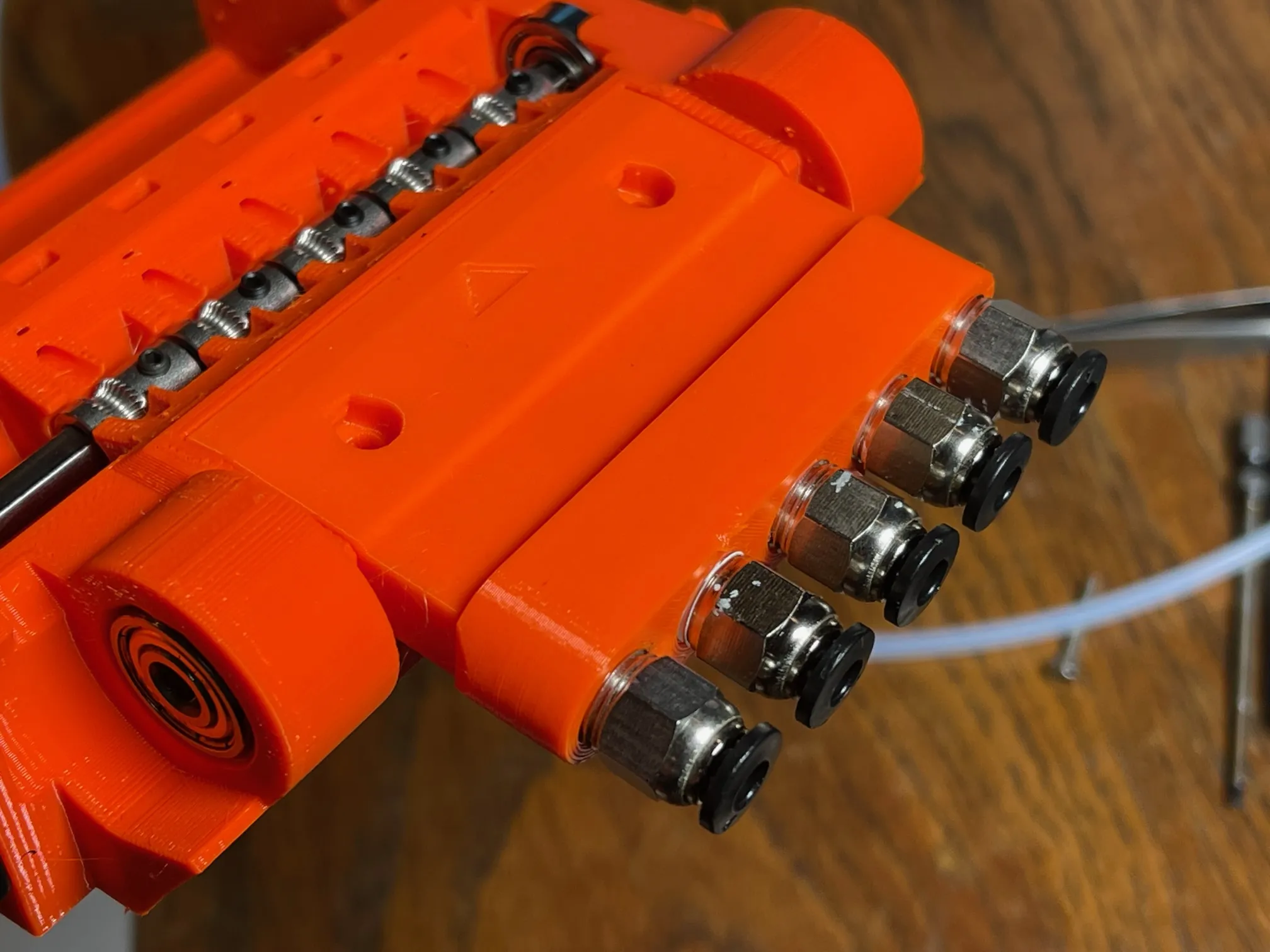

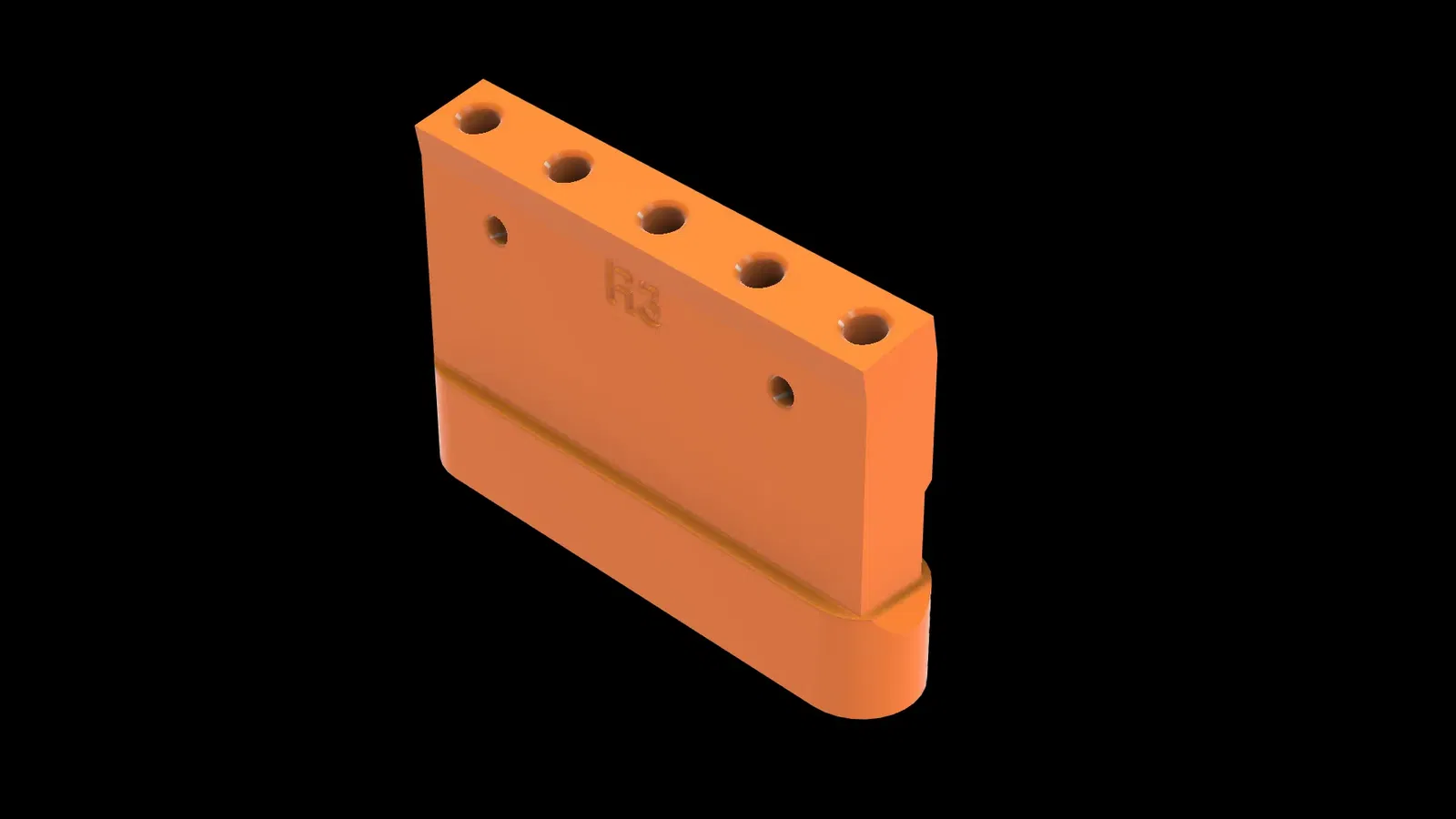

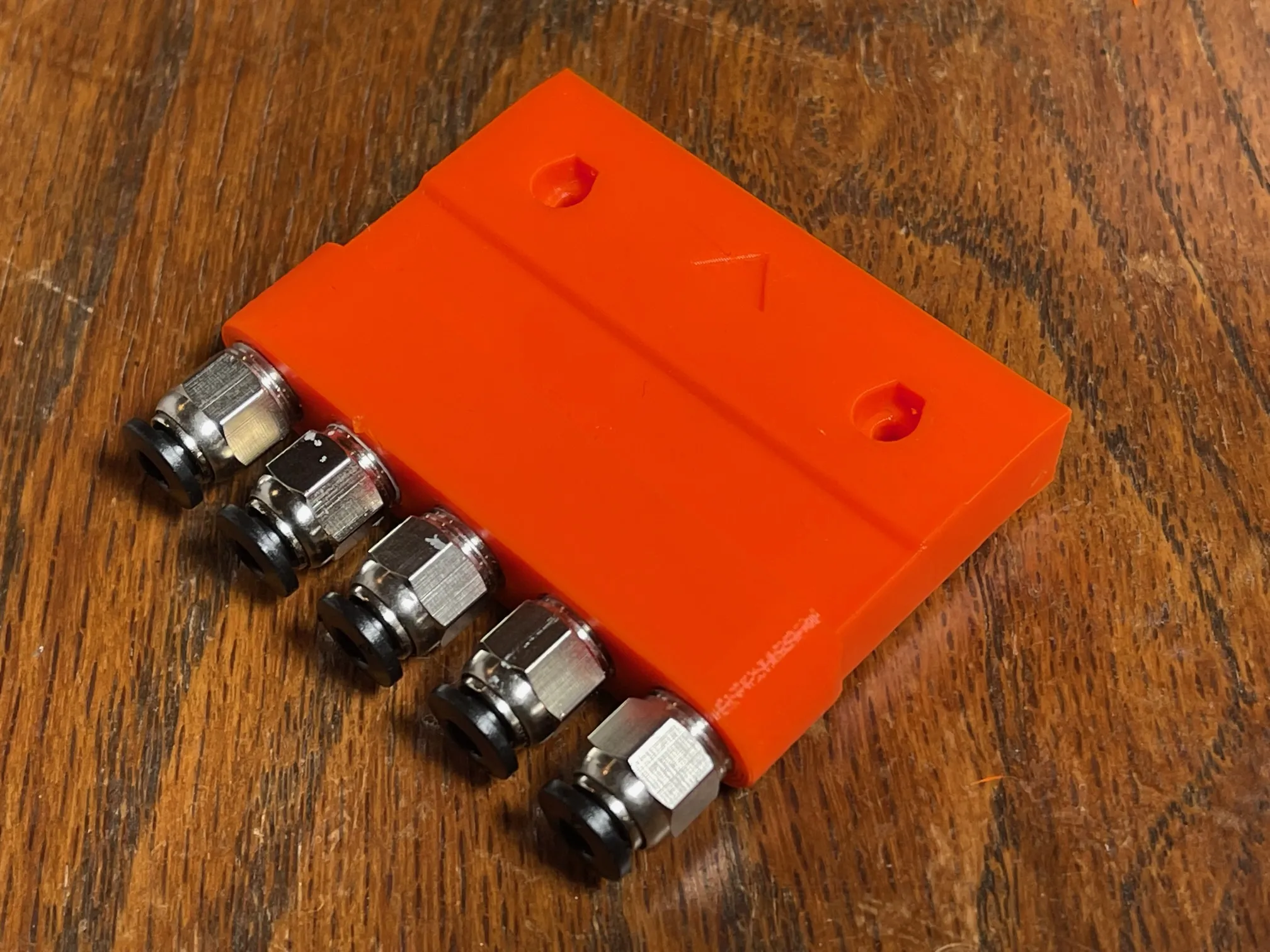

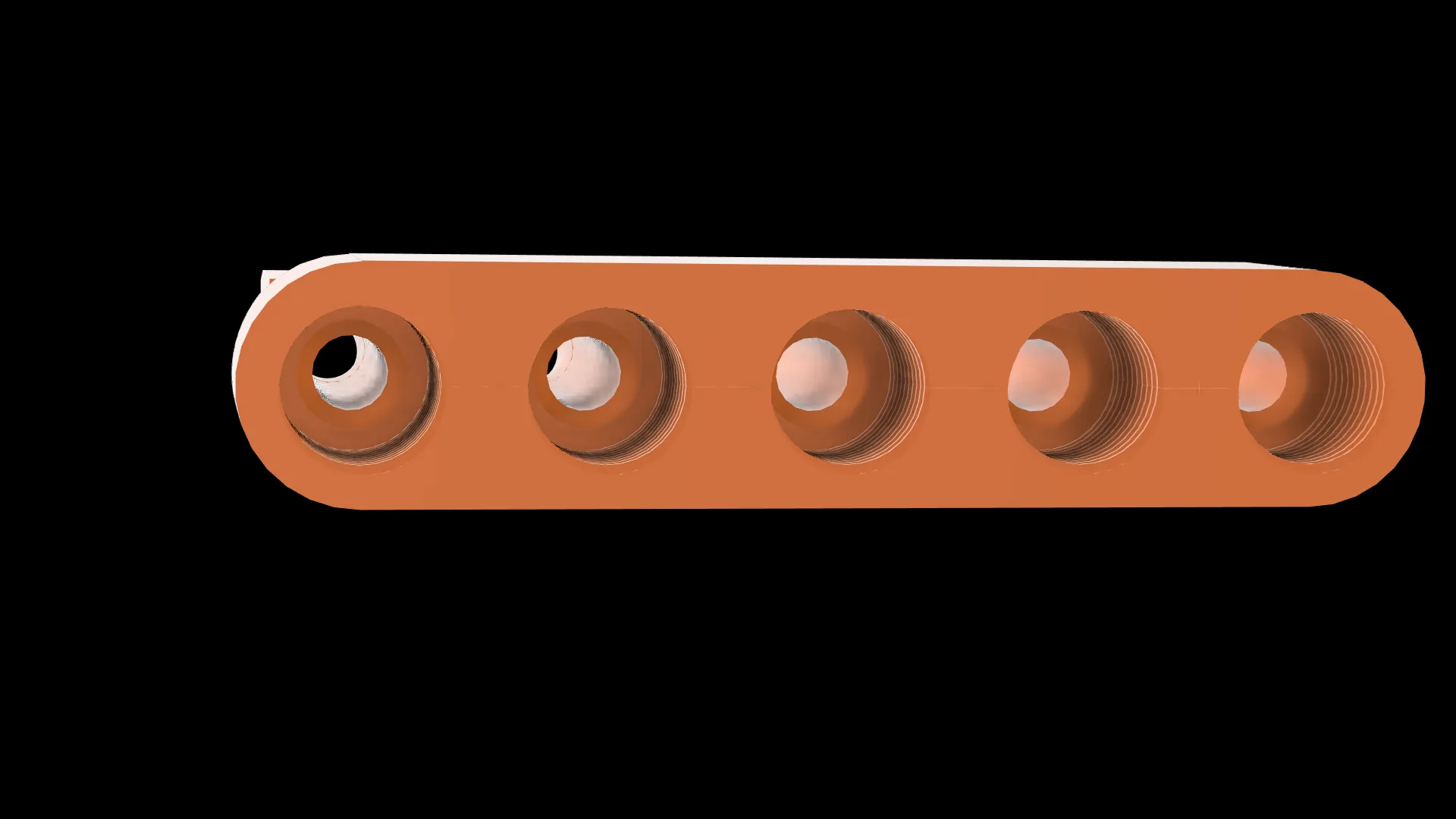

Tôi đã loại bỏ các lỗ collet hiện có, mở rộng một chút phần sau của R3 để tạo khoảng trống, và sau đó thêm một thiết kế đơn giản để giữ năm ren cho các đầu nối vít PC4M10. Tệp Fusion 360 đã được bao gồm. .3mf với các hỗ trợ sơn cho các ren cũng ở đây. In ấn In ở vị trí thẳng đứng. Hỗ trợ là không cần thiết; tuy nhiên, tôi rất thích sử dụng các hỗ trợ khít (sơn) để có được ren vít sạch hơn. Tôi đã bao gồm một tệp 3mf với tất cả đã được thiết lập cho bạn. Sử dụng PETG, 20% độ đặc, chiều cao lớp 0,2, cài đặt chất lượng. Các bức ảnh cho thấy nó được lắp ráp với MMU3 được in bằng Pusament PETG Màu Cam. Tôi sử dụng những bộ chuyển đổi này - https://www.amazon.com/gp/product/B01IB81IHG Đây là hệ thống MCS lớn hơn tùy chọn mà tôi sử dụng phía sau phần này - <> Ngoài ra, tôi đã làm cái này cho phép bạn dễ dàng thêm vòng bi vào các giá đỡ cuộn MMU3 để thay thế các bánh xe nhựa. <> Video về việc sử dụng cái này trong lắp ráp MMU3 MK4 -
