Máy cấp đậu chậm tốc độ biến đổi cho máy xay cà phê DF64... 1

4 hình

DIY

Máy cấp đậu chậm tốc độ biến đổi cho máy xay cà phê DF64...

Tác giả David

Lượt tải
176
Lượt thích
25
Lượt coi
1.640
Bình luận
24

File 10 798,2 KB

  • Slow_Feeder_v01_1765673031.stlSTL · 207,5 KB
  • BeanWheel_1765673032.stlSTL · 99,2 KB
  • DF64_Base_1765673032.stlSTL · 75,3 KB
  • DF64V_Base_1765673033.stlSTL · 105,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

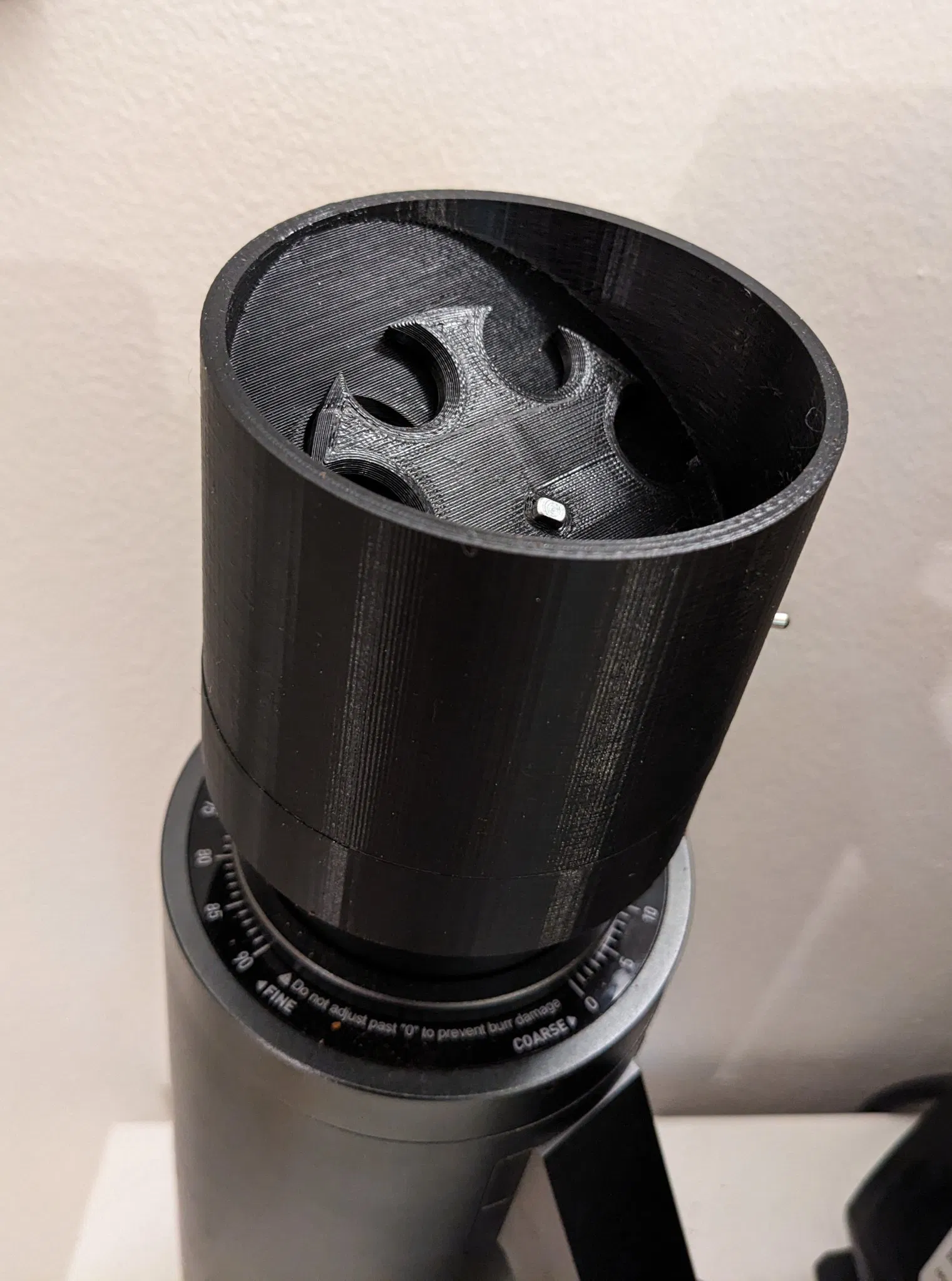

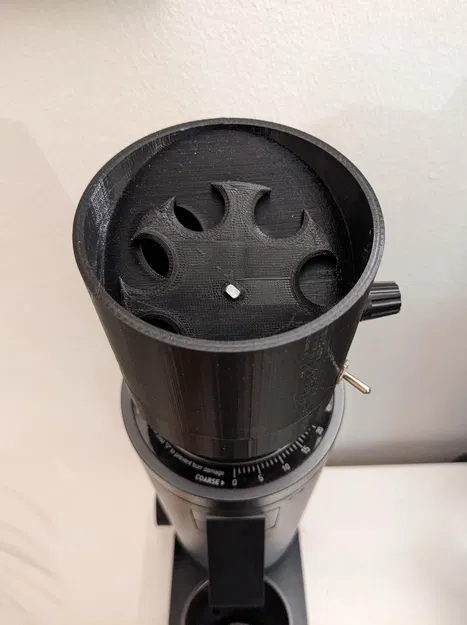

Máy cấp đậu chậm này cung cấp việc cấp đậu cà phê một cách nhất quán và có kiểm soát vào các máy xay DF64 hoặc DF64V.

Tính năng:

  • Tốc độ biến đổi qua biến trở
  • Nguồn USB (5V) với hỗ trợ pin LiPo tùy chọn
  • Đảo chiều với nút nhấn để giải phóng kẹt

Các thành phần cần thiết:

  • 28BYJ-48 Động cơ bước (5V)
  • Bảng Driver động cơ bước (ví dụ, ULN2003)
  • Arduino Nano (hoặc bảng tương thích)
  • Công tắc M6 (để bật/tắt nguồn)
  • Biến trở với núm (1K được khuyến nghị)
  • ~10mm Nút nhấn vi mô tạm thời (để đảo chiều)
  • 3 ốc vít máy M3x5 (để gắn đế vào vỏ)

Tùy chọn:

  • Pin LiPo nhỏ
  • Sạc TP4056 (hoặc tương tự) + Mô-đun bảo vệ

Lắp ráp:

  1. Gắn động cơ bước từ dưới lên bằng hai ốc vít máy M3 và đai ốc.

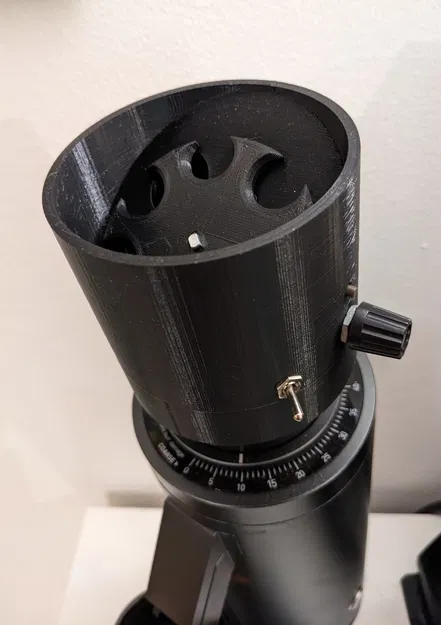

  2. Gắn công tắc bật/tắt, nút nhấn và biến trở và nối chúng vào arduino.
  3. Gắn cáp giữa động cơ bước, bảng driver và arduino.
  4. (tùy chọn) Kết nối LiPo với TP4065 và TP4065 với arduino.
  5. Tải chương trình vào arduino và kiểm tra cấu hình. (Chương trình Arduino được cung cấp trong các tệp khác).
  6. Đẩy tất cả các thành phần vào trong vỏ và gắn đế bằng ba ốc vít M3.
  7. Đẩy bánh đậu vào trục động cơ bước.

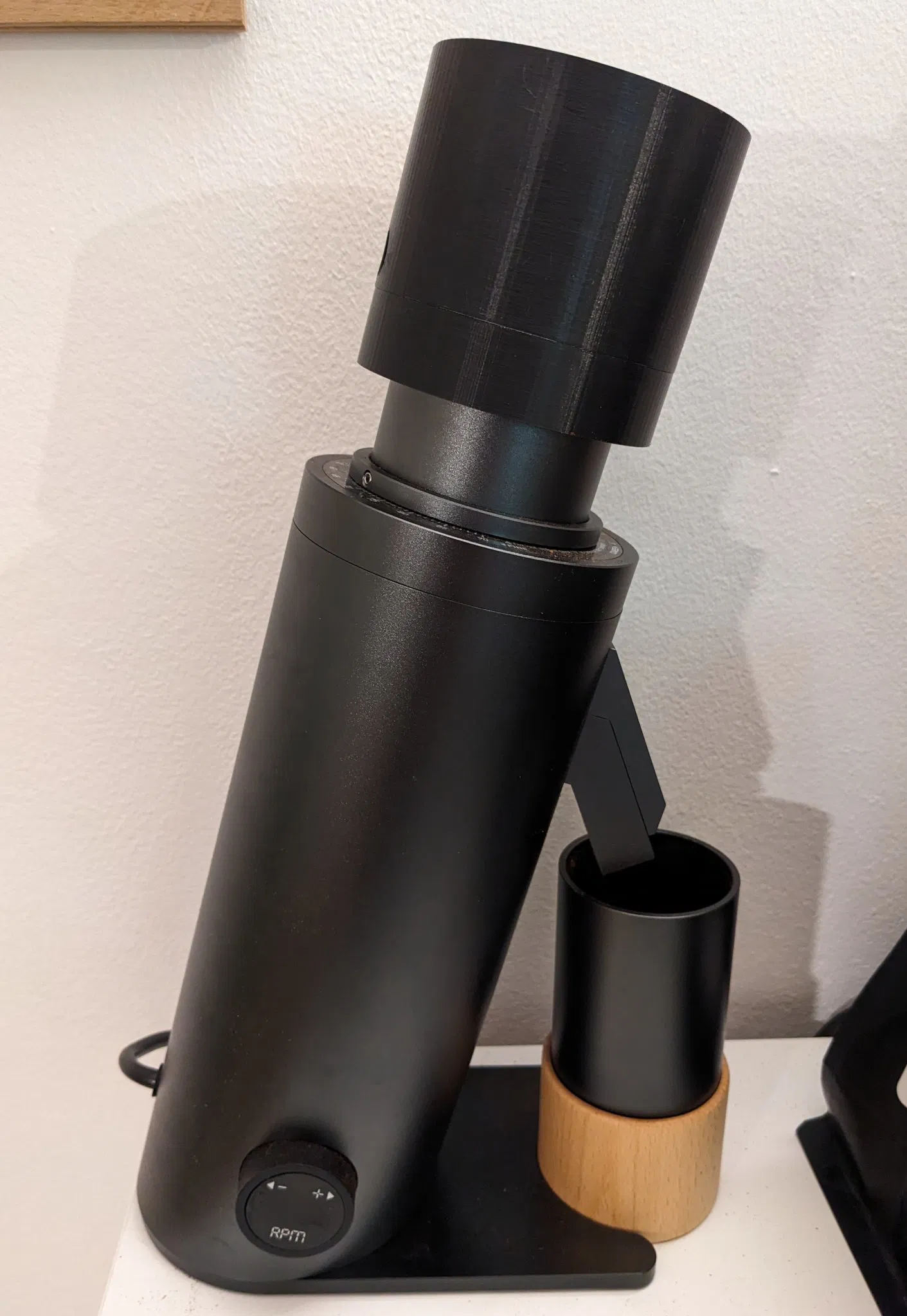

  8. Gỡ bỏ ống bầu từ máy xay và đặt Máy cấp chậm lên trên. (Bạn có thể thay thế ống bầu sau khi xay xong).

Điện dây:

Kết nối Arduino:

| Chân Arduino | Kết nối với | Mục đích |
|---|---|---|
| A0 | ULN2003 IN1 | Điều khiển động cơ bước |
| A1 | ULN2003 IN2 | Điều khiển động cơ bước |
| A2 | ULN2003 IN3 | Điều khiển động cơ bước |
| A3 | ULN2003 IN4 | Điều khiển động cơ bước |
| A5 | Nút nhấn (chân khác nối với GND) | Đảo chiều động cơ bước |
| A7 | Chân giữa biến trở | Điều khiển tốc độ động cơ bước |

Kết nối nguồn và đất:

| Kết nối | Chi tiết |
|---|---|
| Dòng 5V (Nguồn vào) | Đến từ USB hoặc mô-đun TP4056 |
| Công tắc | Nằm trên dòng 5V — chuyển đổi nguồn cho Arduino và các thiết bị ngoại vi |
| Chân 5V của Arduino | Kết nối với ULN2003 VCC, Biến trở (chân bên phải) |
| Chân GND của Arduino | Kết nối với ULN2003 GND, Biến trở (chân bên trái), Nút bấm (một chân) |
