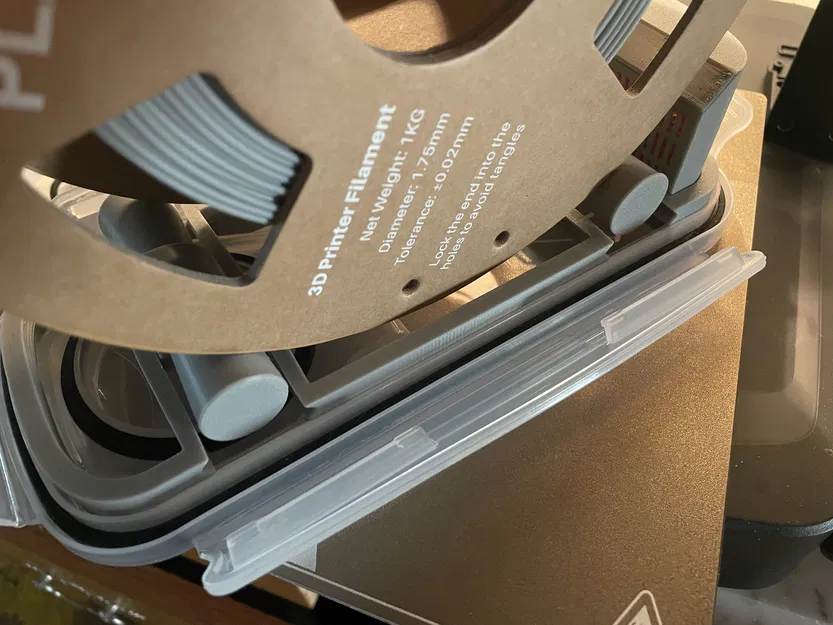

Con lăn cuộn sợi: Thiết kế trục ổ bi đơn

CẬP NHẬT: Phiên bản cải tiến rất nhiều tại đây.

Thiết kế này có một chút khoảng trống, nhưng không nhiều (0.1mm), vì nó cần phải chặt. Nếu không chặt, đặc biệt là chỗ trục khớp với lỗ trung tâm của ổ bi, nó sẽ bị rung lắc. Vỏ ổ bi cũng phải chặt vì lý do tương tự.

Vì vậy, làm ơn, hãy hiệu chỉnh độ chính xác kích thước máy in của bạn.

Kích thước ổ bi mà thiết kế này được chế tạo là: 22x7mm với lỗ 8mm.

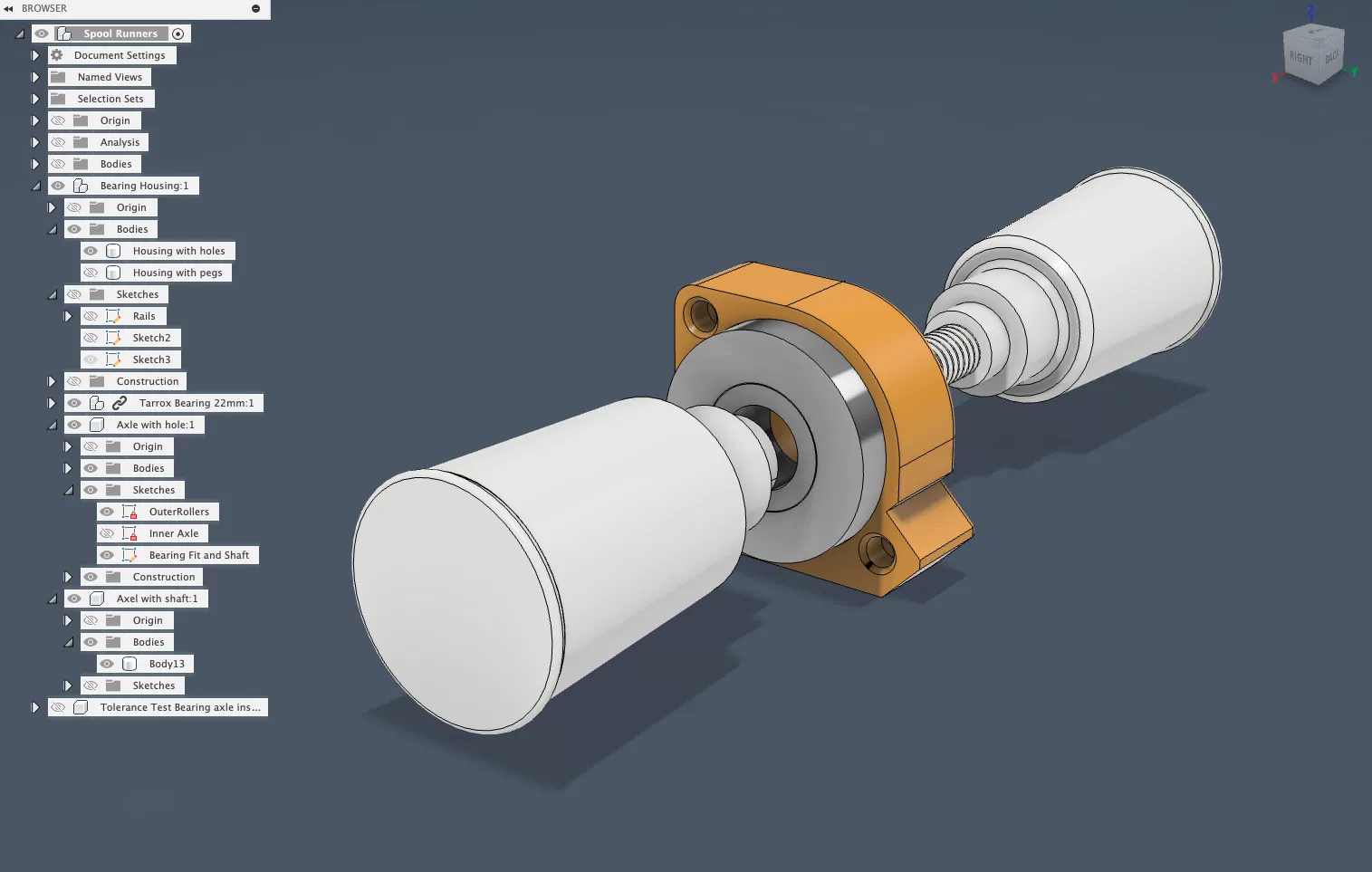

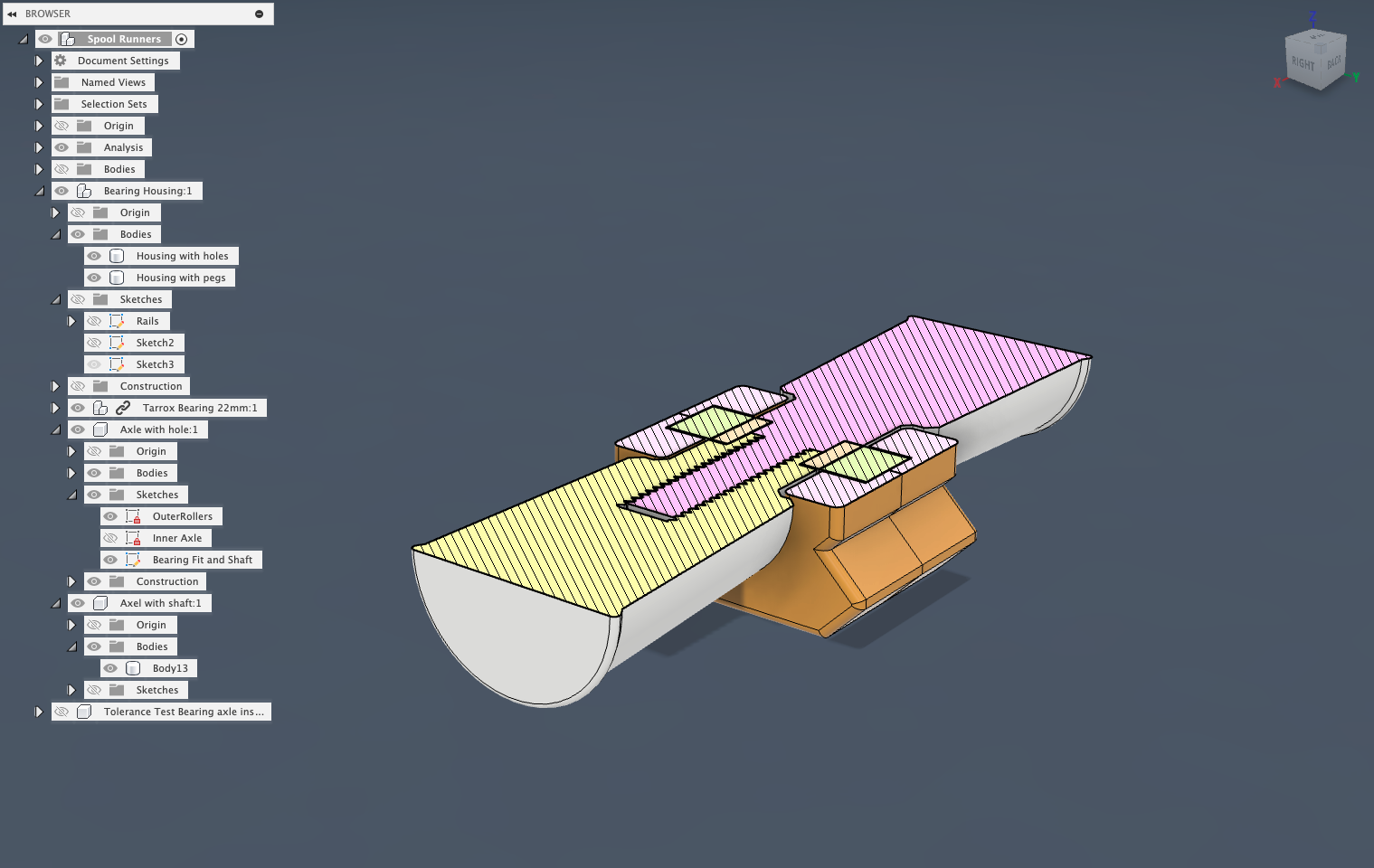

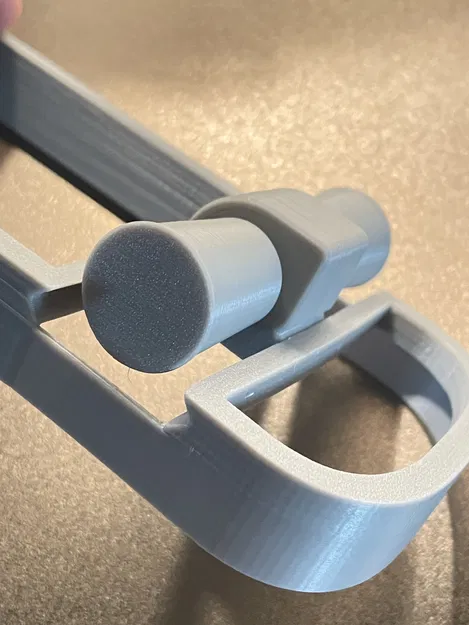

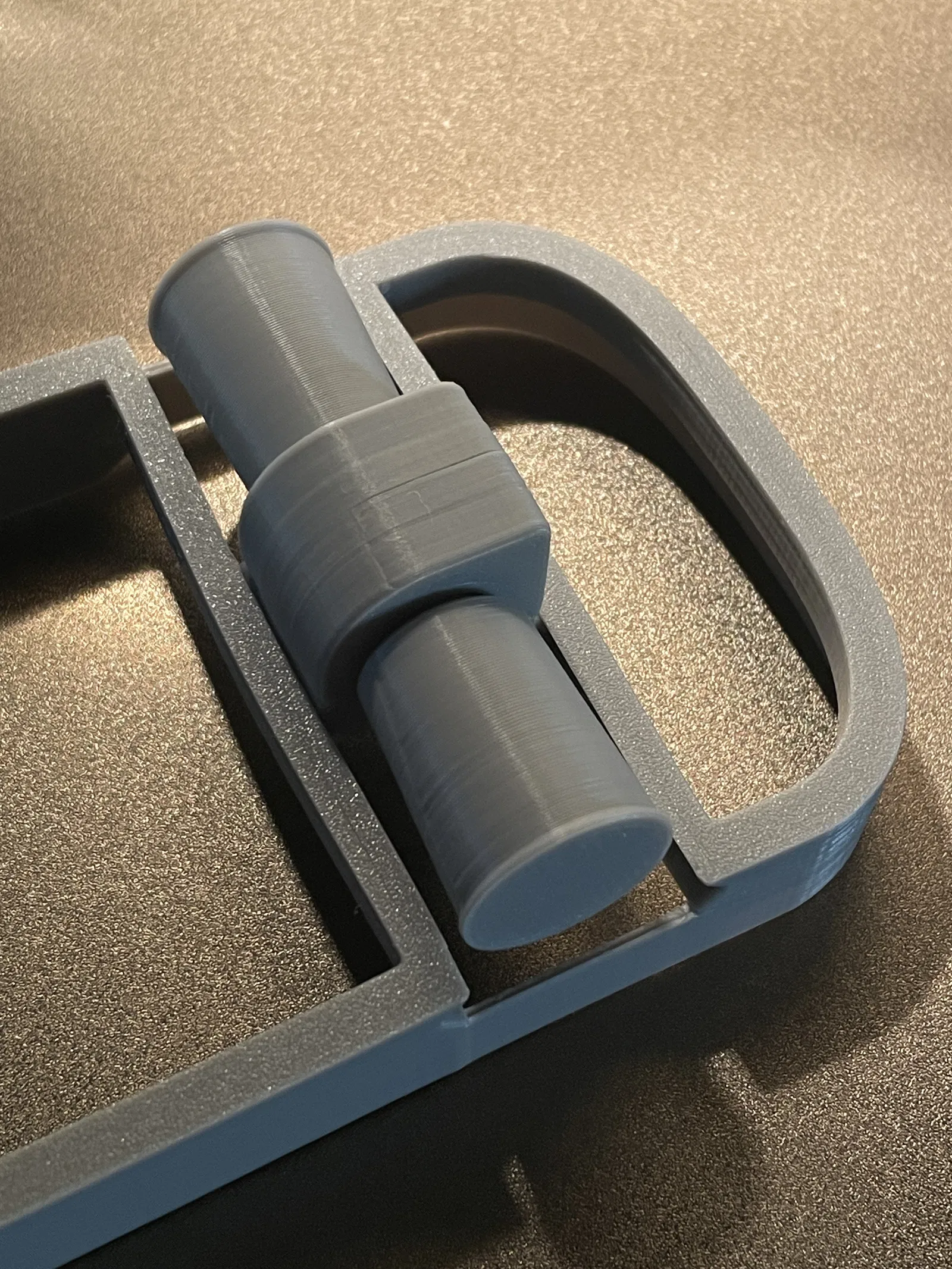

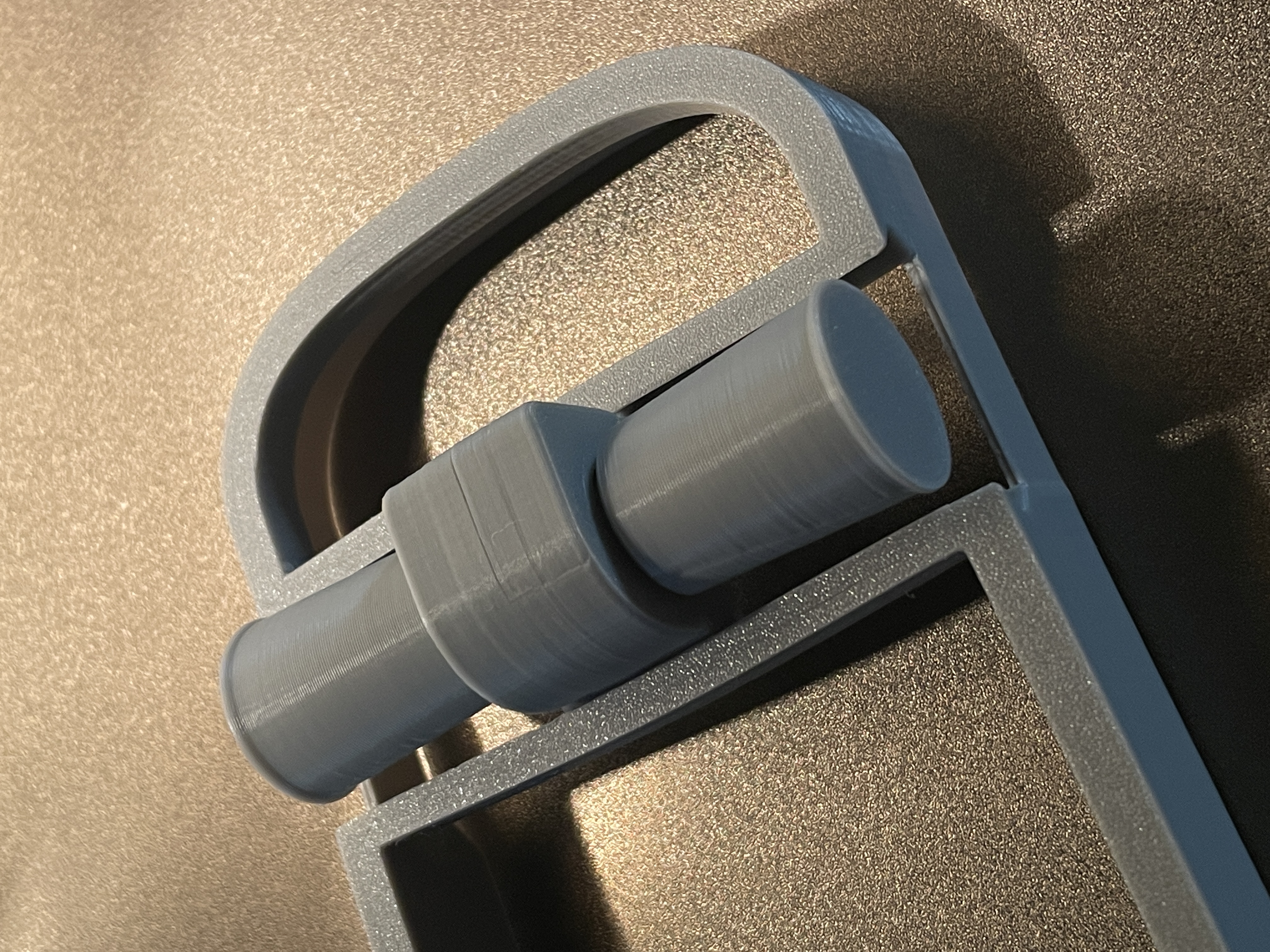

Ren trên trục rất mảnh (M6). Nó chủ yếu dùng để cố định trục hơn là siết chặt. Sau khi in xong, trước tiên hãy lắp cả hai trục vào giữa ổ bi một cách riêng biệt. Nếu chúng cực kỳ chặt, hãy làm điều đó vài lần. Sau đó, vặn trục lại với nhau. Cẩn thận không làm hỏng ren khi bạn đến gần tâm. Dùng lực ấn nhẹ trong khi siết. Vỏ ổ bi chỉ cần gắn vào vị trí xung quanh ổ bi. Và vỏ này gắn vào các thanh ray của đế (ở giữa). Tôi biết là nó chặt, nhưng nó phải như vậy để không bị trượt sang hai bên.

Nếu bạn gặp sự cố, hãy cho tôi biết.

Tôi đã in thiết kế này trên Ender V3 SE và đầu phun 0.6mm. Tôi đã sử dụng chiều cao lớp thay đổi thành chất lượng cao nhất và làm mịn. Một bộ lắp ráp mất khoảng 1 giờ để in. Và nó khớp hoàn hảo.
