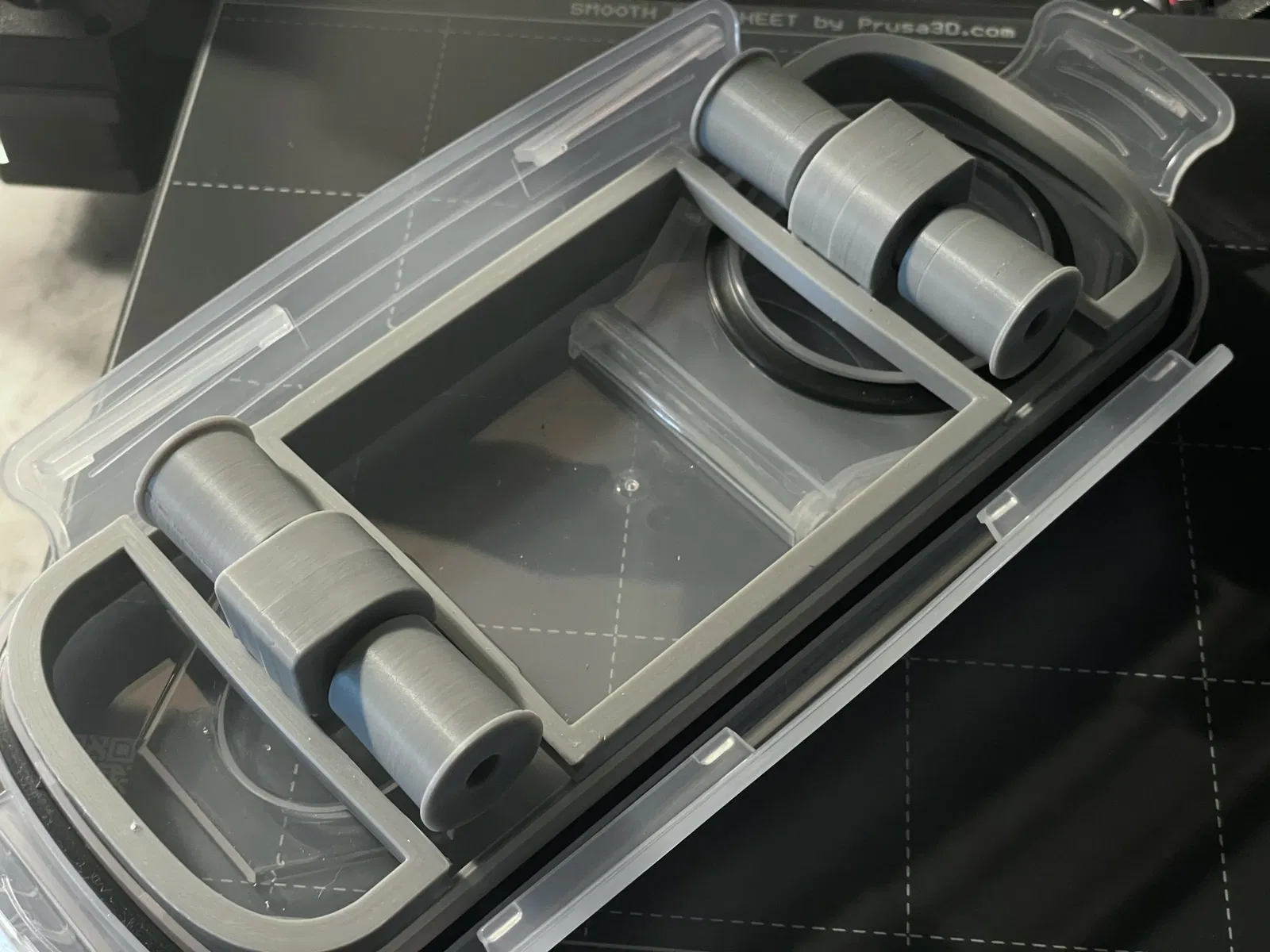

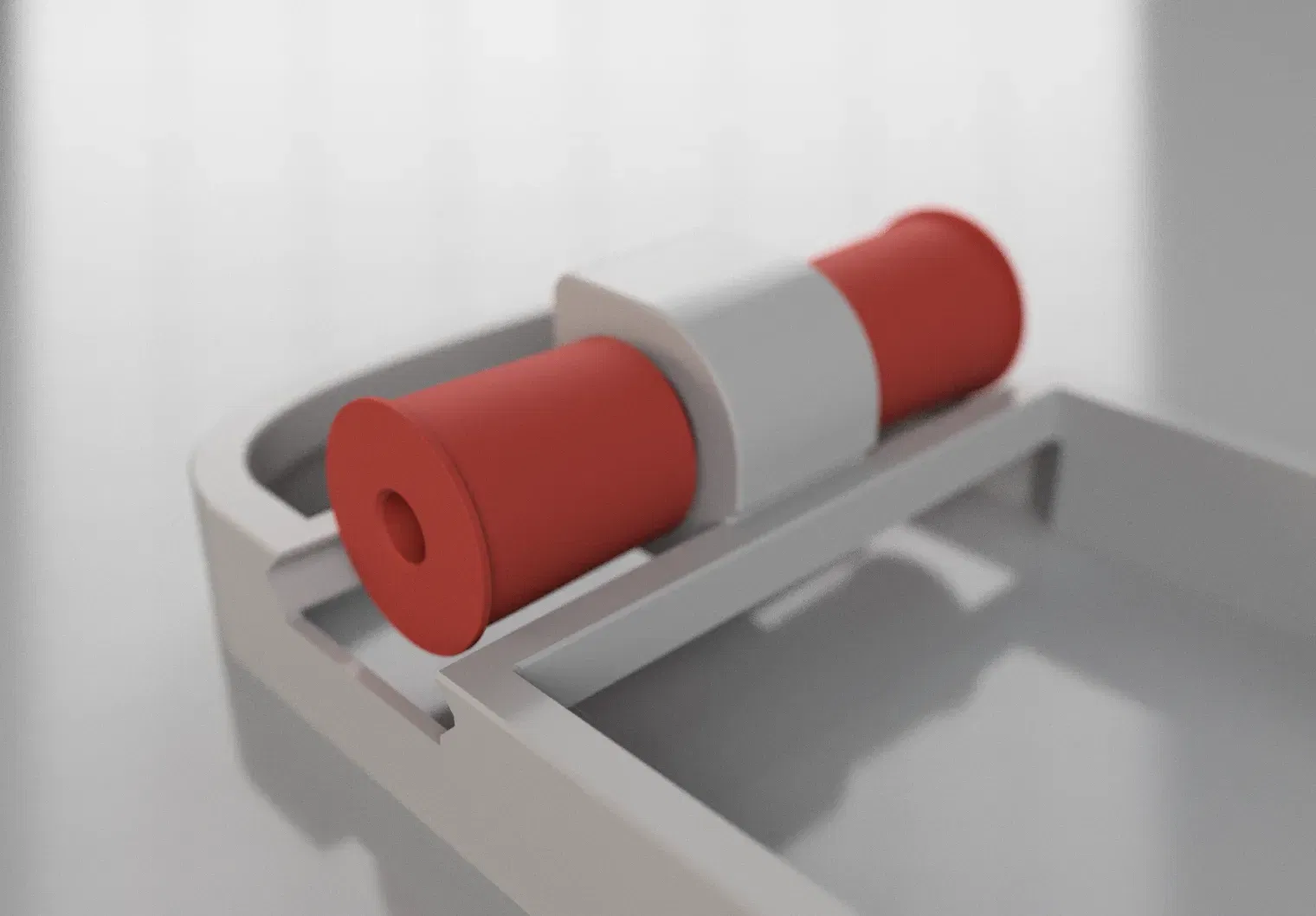

Rô tuyn cuộn trục bi chính xác không rung lắc

Cập nhật ngày 15 tháng 7 năm 2025:

• Không còn cắt ren với vít nữa. Sử dụng đai ốc M3 ở trục bên trái.
• Đã làm phần trục vòng bi ngắn hơn một chút, để tăng độ chặt.
• Tôi cũng cung cấp các tệp STEP (tôi thấy chúng được cắt chính xác hơn trong eSlicer). Bạn có thể tìm thấy chúng trong một tệp slicer.

Mục tiêu chính là đạt được độ cứng tối đa để không có độ chơi giữa trục và vòng bi 608.

Để đạt được điều này, chúng ta cần một sự vừa khít chính xác cao. Đó là lý do tại sao có các mô hình Kiểm tra Độ Rộng mà bạn có thể in trước để tránh lãng phí vật liệu.

Phần cứng bạn sẽ cần:

• Vòng bi 608 (1 cho mỗi con lăn cuộn). 22x7mm với lỗ 8mm.
• Vít M3 20mm với đầu lục giác hình trụ.
• Đai ốc M3.
• Chìa khóa lục giác.

In Kiểm Tra Độ Rộng

Hãy đảm bảo máy in của bạn được hiệu chỉnh đúng (kích thước xyz). Mô hình này được thiết kế cho vòi phun 0.4mm nhưng tôi cũng có thể in nó với vòi phun 0.6mm mà không gặp vấn đề gì. Chiều cao lớp: 0.2mm.

Lưu ý: Trong eSlicerSlicer, bạn có thể điều chỉnh bù lỗ X-Y và bù đường viền X-Y để điều chỉnh độ vừa khít.

In các Kiểm Tra Độ Rộng (A, B, C).

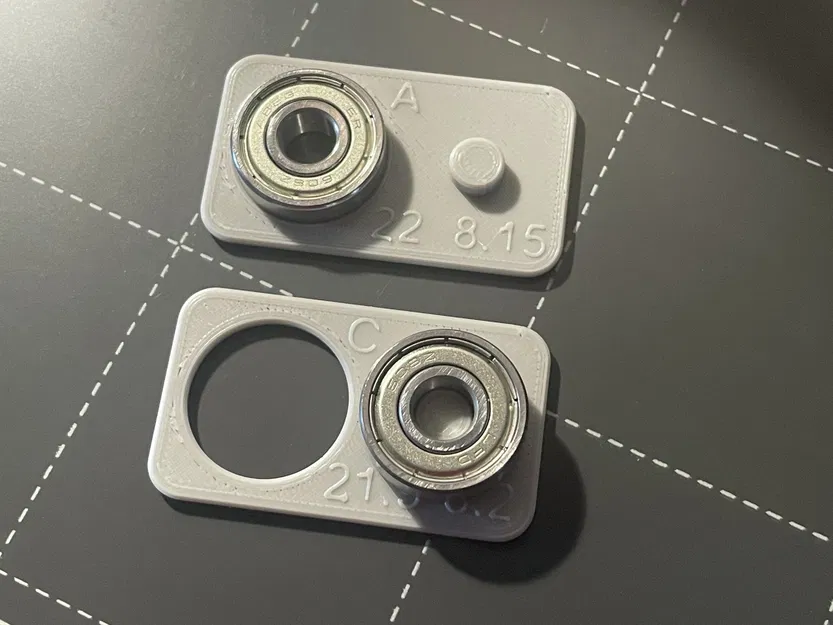

Sau đó, lắp vòng bi vào lỗ và lên trục (xem hình). Càng chặt càng tốt! Lỗ cung cấp cho bạn độ khít cho Vỏ. Chân cung cấp cho bạn độ khít cho Trục. Hãy ghi chú lại phiên bản vừa khít nhất (A, B hoặc C). Có thể vòng ngoài của vòng bi khớp tốt nhất với C (Vỏ Vòng Bi) và đường kính trong (Trục) với B.

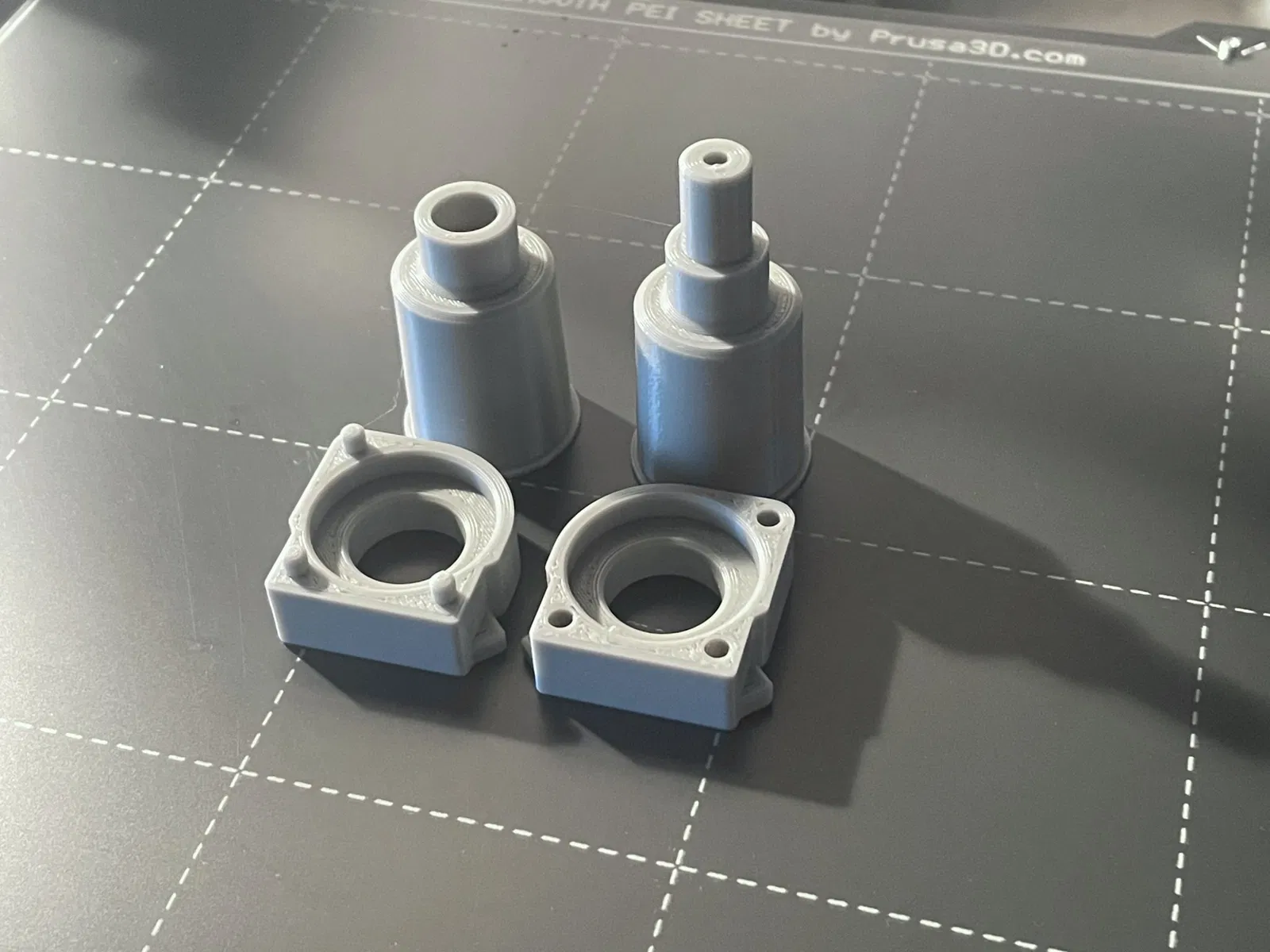

Chọn phiên bản phù hợp của các tệp STL Vỏ Vòng Bi và Trục để in. Có thể lưu chúng vào một thư mục để sử dụng sau.

In các Con Lăn Cuộn!

Lưu ý: Tôi đã cung cấp một tệp slicer .3mf. Tôi đã sử dụng eSlicerSlicer. Tôi đã thêm các bộ điều chỉnh vào các Trục để in với 100% độ đầy xung quanh vít. Bạn có thể đơn giản sử dụng tab Đối tượng trong phần quá trình, nhấp chuột phải vào một mô hình và thay thế nó bằng STL phù hợp (các phiên bản A, B hoặc C).

Lắp Ráp

Tôi đã chú ý để làm cho lỗ nhô ra in tốt (đặt các hình chữ nhật .2mm xung quanh nó).

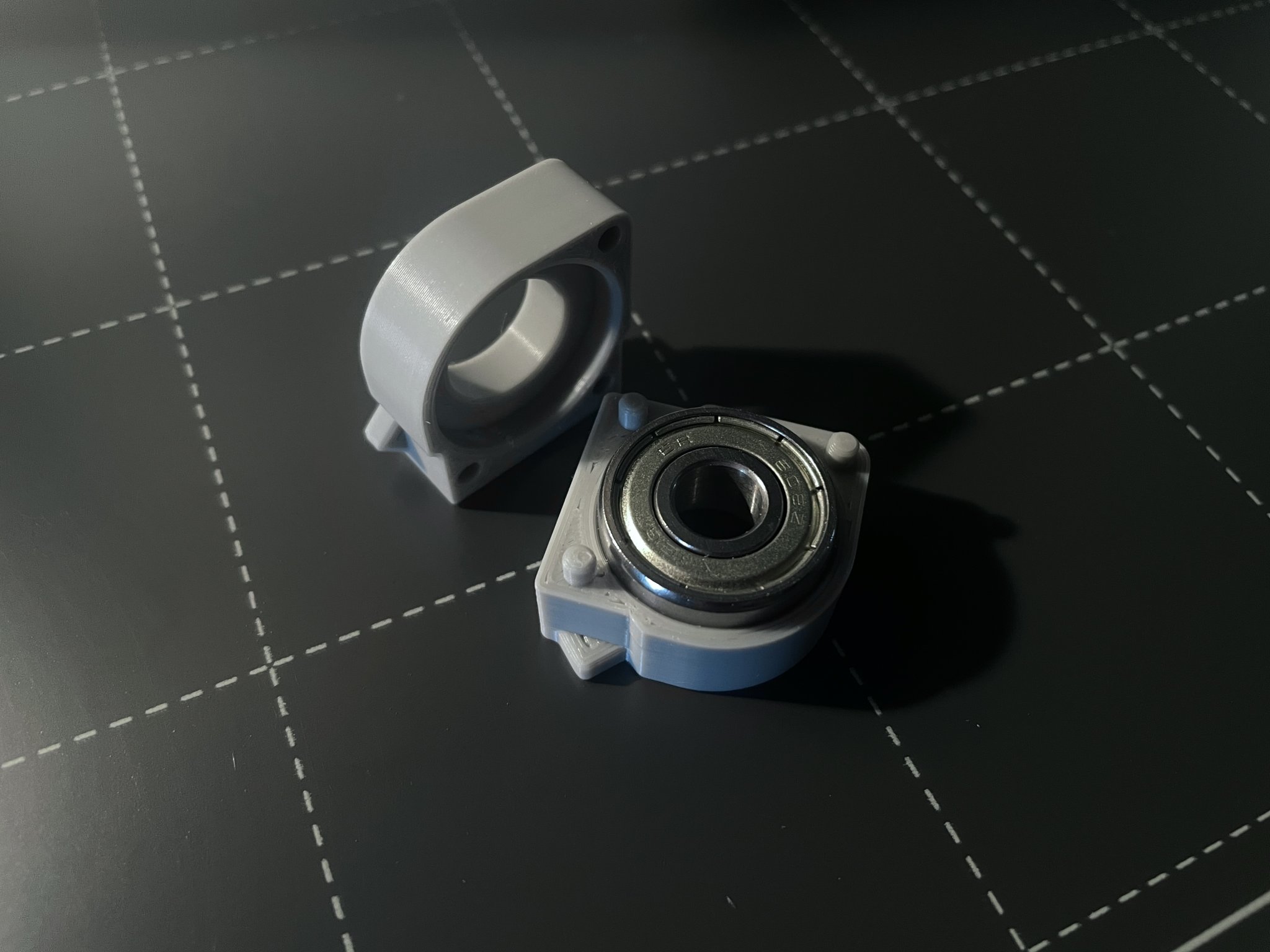

Vỏ ổ bi nên khớp chặt với ổ bi.
Sau đó, lắp “Trục Phải” vào lỗ ổ bi (ổ bi trong vỏ).

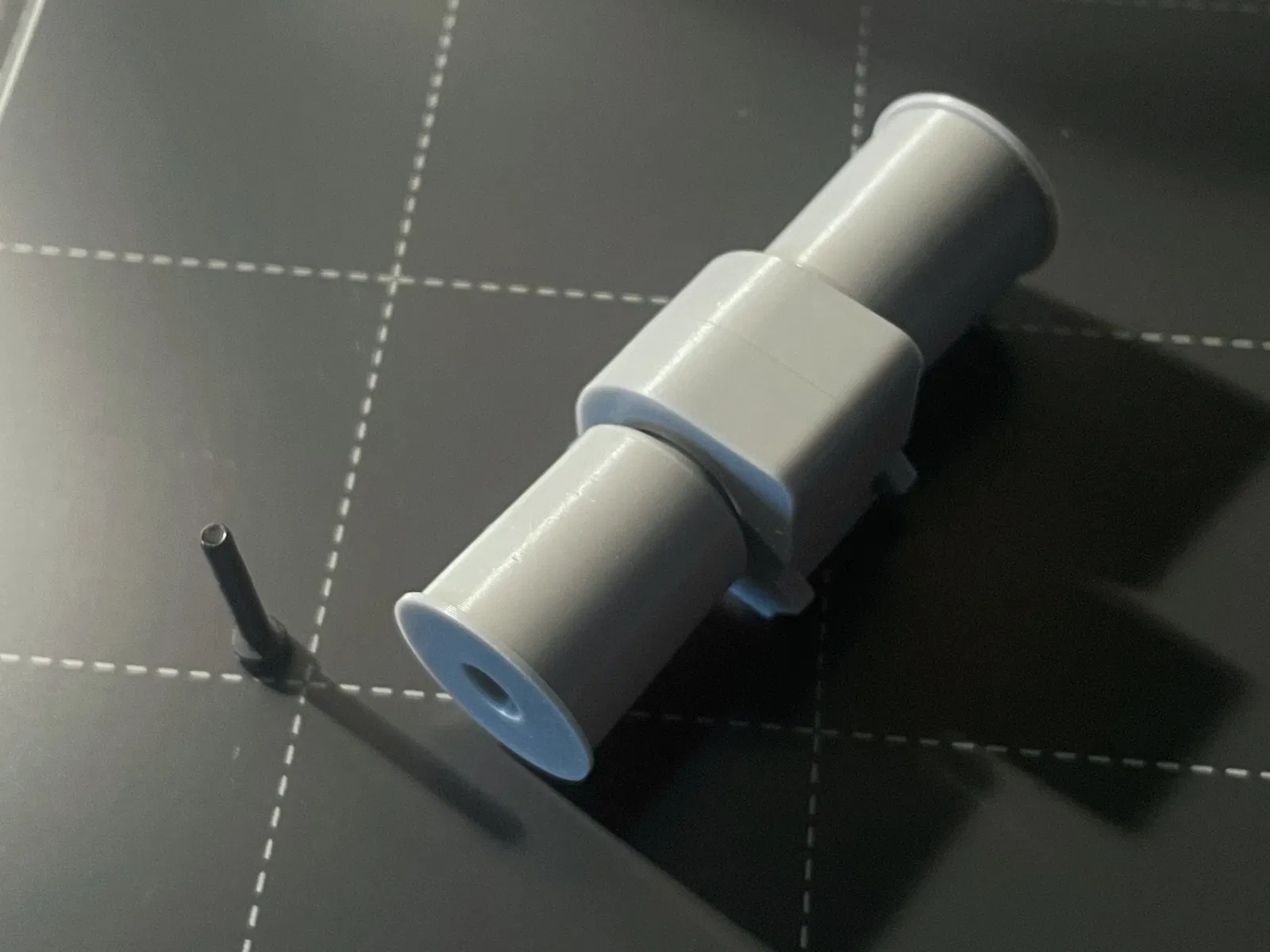

Để lắp đai ốc vào trục bên trái (ngắn hơn), vặn đai ốc vào vít M3 20mm, chỉ một chút. Sau đó, ấn đai ốc theo cách này vào trục. Tùy thuộc vào độ khít của bạn, đai ốc có thể không chặt lắm và có thể bị đẩy ra khỏi “giường” của nó khi bạn chèn vít từ phía bên kia. Chỉ cần lấy một vít M3 20mm khác và sử dụng đầu pan để giữ nó ở vị trí trong khi vặn các phần lại với nhau.
Xin lỗi, điều này có thể hơi lỉnh kỉnh. Nhưng nó xứng đáng! ;)

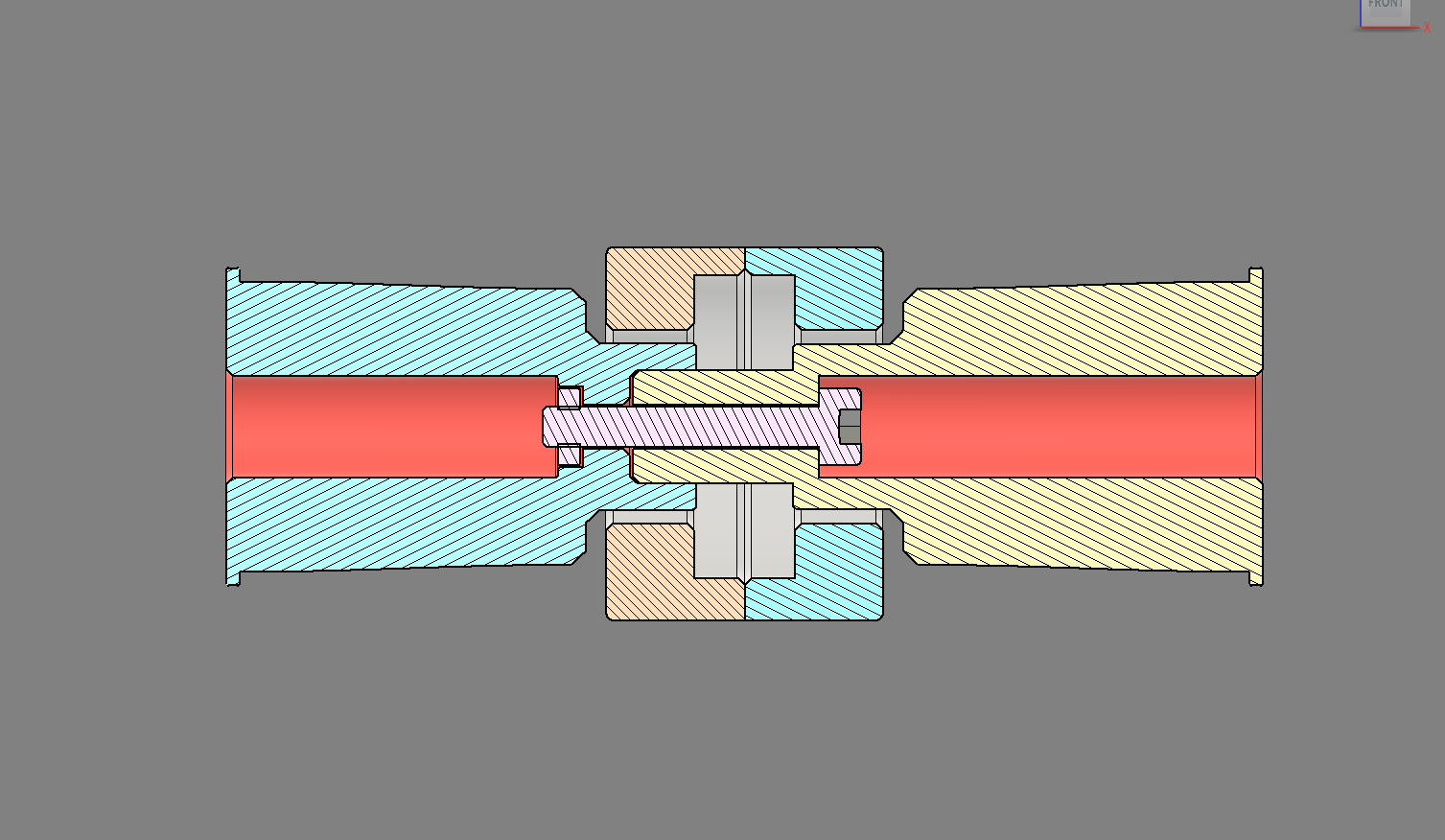

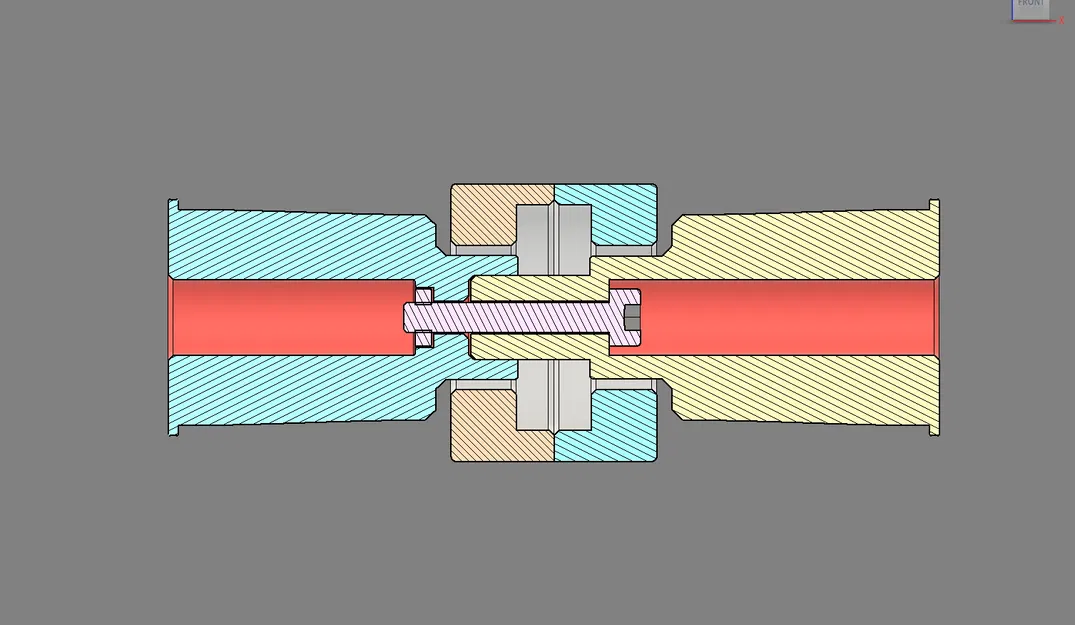

Phần trung tâm của trục có một lỗ thông hơi 0.4mm để các bên của trục có thể bám vào vòng trong của ổ bi và kẹp chặt nó.

Một số mẹo khác

Nếu bạn không thể có độ khít chặt giữa trục của bạn với lỗ ổ bi 8mm, hãy sử dụng Băng Teflon (loại chỉ, có sẵn ở bất kỳ cửa hàng phần cứng nào) và quấn nó quanh trục. Nó sẽ vừa khít một cách tuyệt vời!
Ngoài ra, để ngăn chặn việc cụm con lăn trượt trên các thanh từ trái sang phải, hãy khoan một lỗ vào thanh và đặt một vít M3 8mm qua đó, giữ chặt cụm con lăn.

Nếu bạn thích thiết kế này, hãy cho nó một đánh giá, để lại một bình luận. Tôi sẽ rất trân trọng điều đó!

Chúc bạn vui vẻ!
