Hộp mini PiSCSI cho Raspberry Pi Zero và Mac cổ điển

Tác giả PotatoFi

Lượt tải
408
Lượt thích
51
Lượt coi
4.844
Bình luận
5

File 9 10,7 MB

  • PiSCSI_Mini_0.2mm_PETG_MK3S_5h53m_1766293270.gcodeGCODE · 6,9 MB
  • PiSCSI_Light_Pipes_0.2mm_PLA_MK3S_15m_1766293272.gcodeGCODE · 800,7 KB
  • PiSCSI_Mini_Case_1766293264.3mf3MF · 141,1 KB
  • PiSCSI_Light_Pipes_1766293264.3mf3MF · 37,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

PiSCSI (trước đây được biết đến với tên RaSCSI) là một dự án thú vị của cộng đồng retro Mac, biến một Raspberry Pi thành một thiết bị SCSI ảo. Nó có thể lưu trữ ổ cứng ảo và ổ đĩa CD-ROM, tất cả đều có thể được gắn và tháo ra thông qua một giao diện web được lưu trữ trên chính Raspberry Pi. PiSCSI cũng có thể hoạt động như một bộ điều hợp Ethernet ảo, đồng thời giải quyết vấn đề lưu trữ và kết nối của các máy Mac 68k!

Vỏ Mini PiSCSI chứa PiSCSI và Raspberry Pi của bạn, vì vậy bạn có thể thiết lập nó với Mac của mình, hoặc dễ dàng di chuyển nó từ máy này sang máy khác.

Mô hình Vỏ

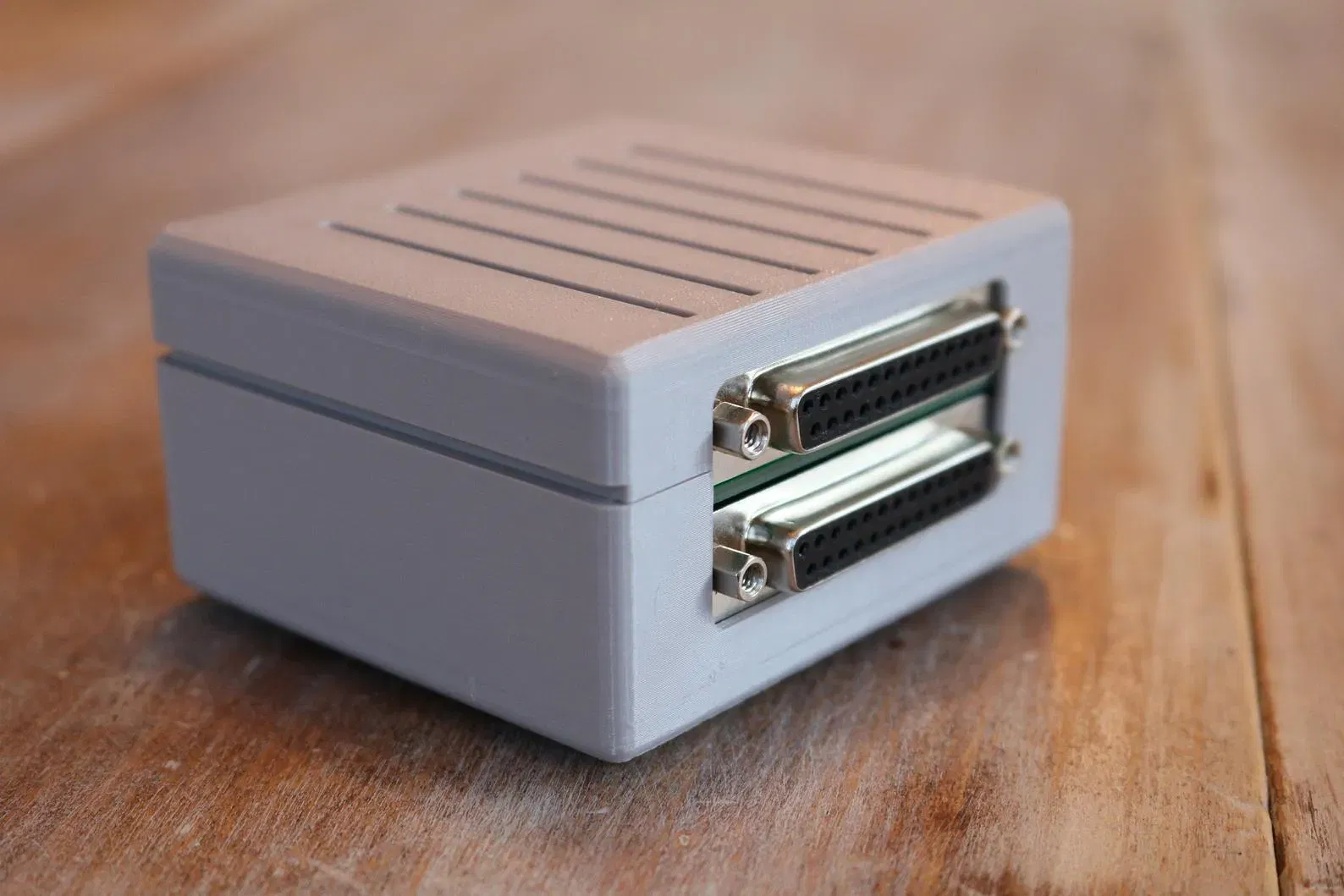

Vỏ "Mini" này có chỗ cho PiSCSI và Bảng Mở Rộng PiSCSI, cung cấp cho bạn hai đầu nối DB-25.

  • Vỏ Mini PiSCSI Macintosh: Raspberry Pi Zero và hai đầu nối DB-25 (cái này!)
  • Vỏ Slim PiSCSI Macintosh: Raspberry Pi 4 và một đầu nối DB-25
  • Vỏ Pro PiSCSI Macintosh: Raspberry Pi 4 và hai đầu nối DB-25

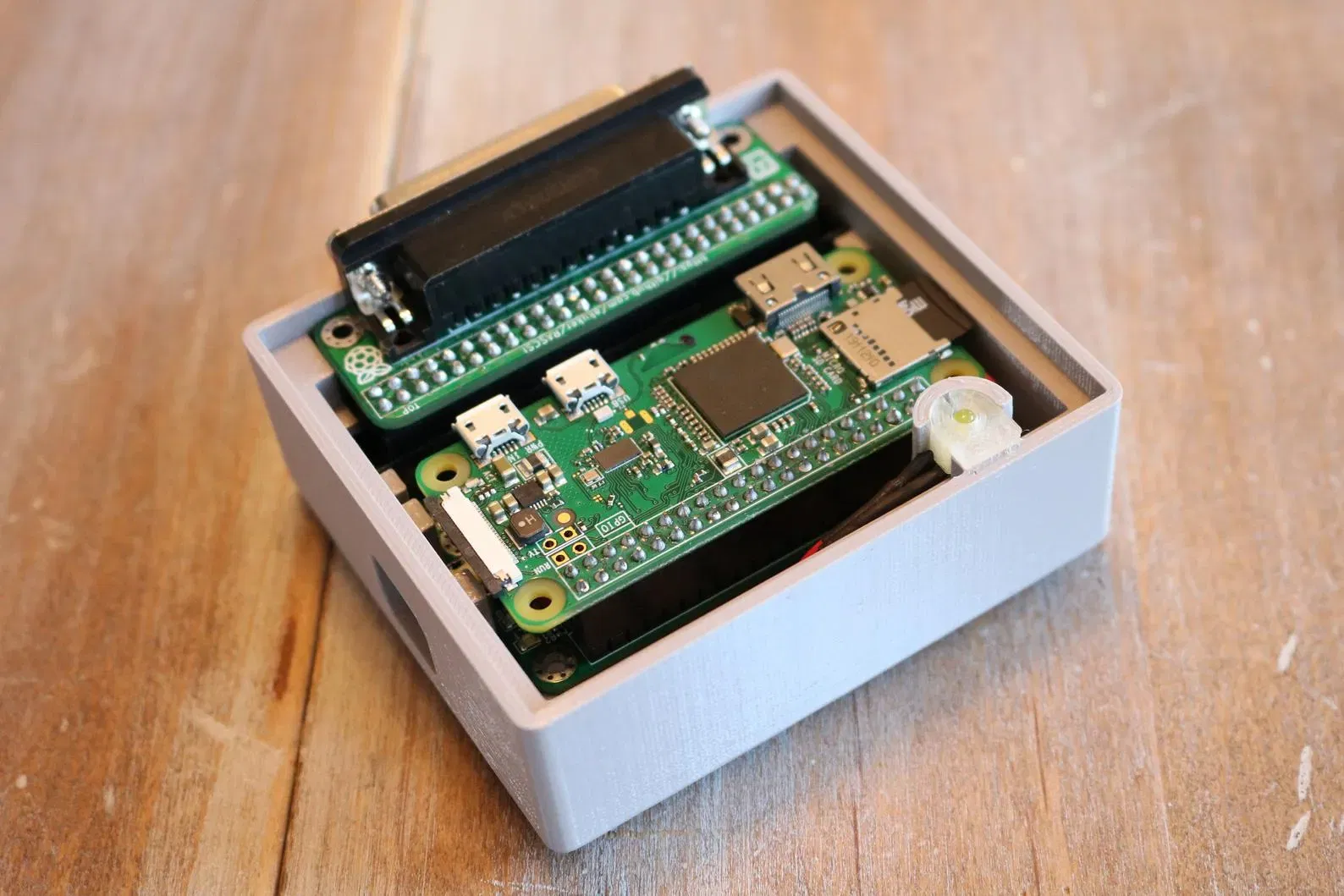

Lưu ý: PiSCSI của bạn phải được lắp ráp theo cấu hình "Compact" để vừa với vỏ này, theo Wiki PiSCSI. Bạn sẽ cần hàn đầu nối 40 chân vào phía trên của PiSCSI, và hàn đầu nối 40 chân vào phía dưới của Pi Zero W để đạt được cấu hình này.

Tính năng

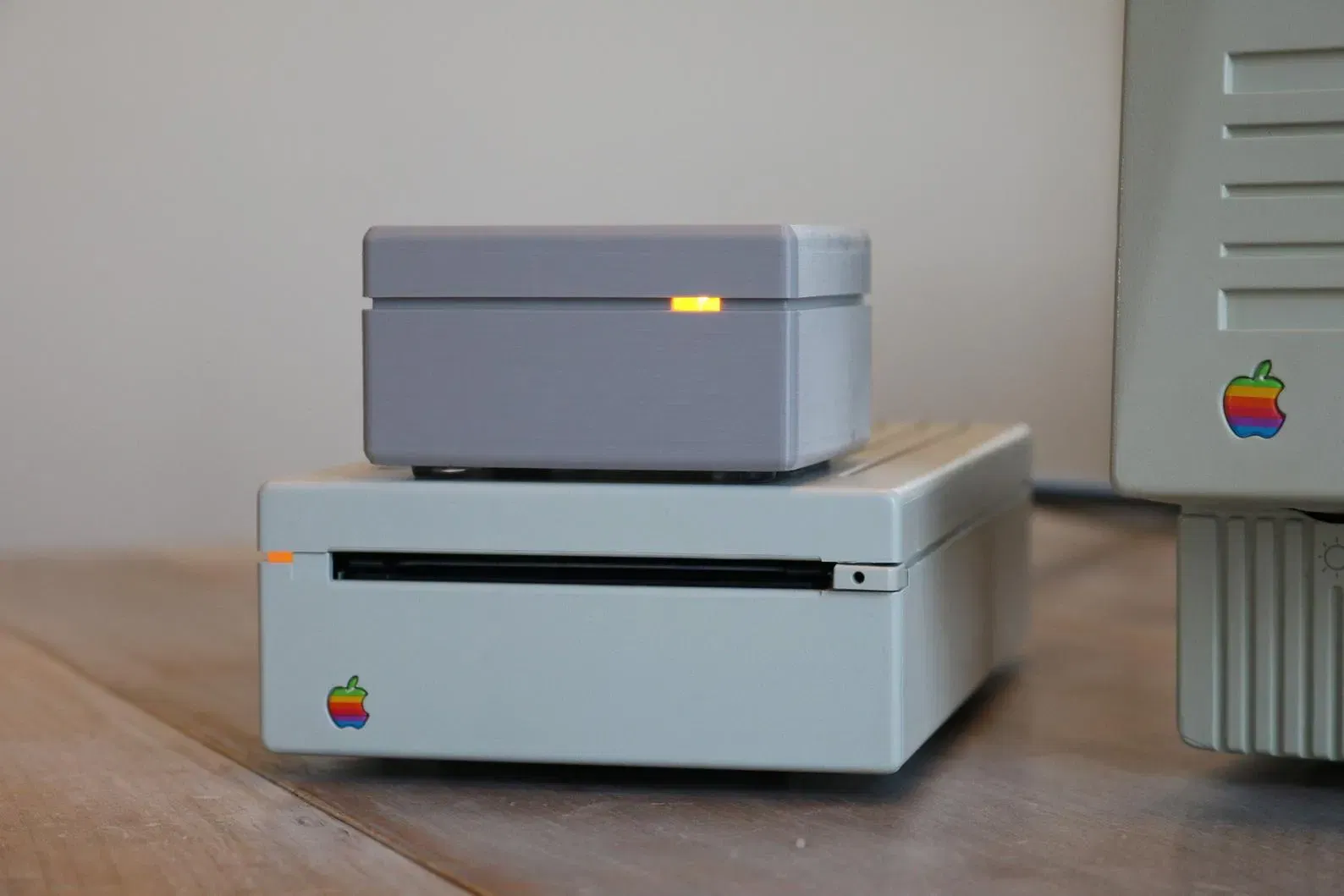

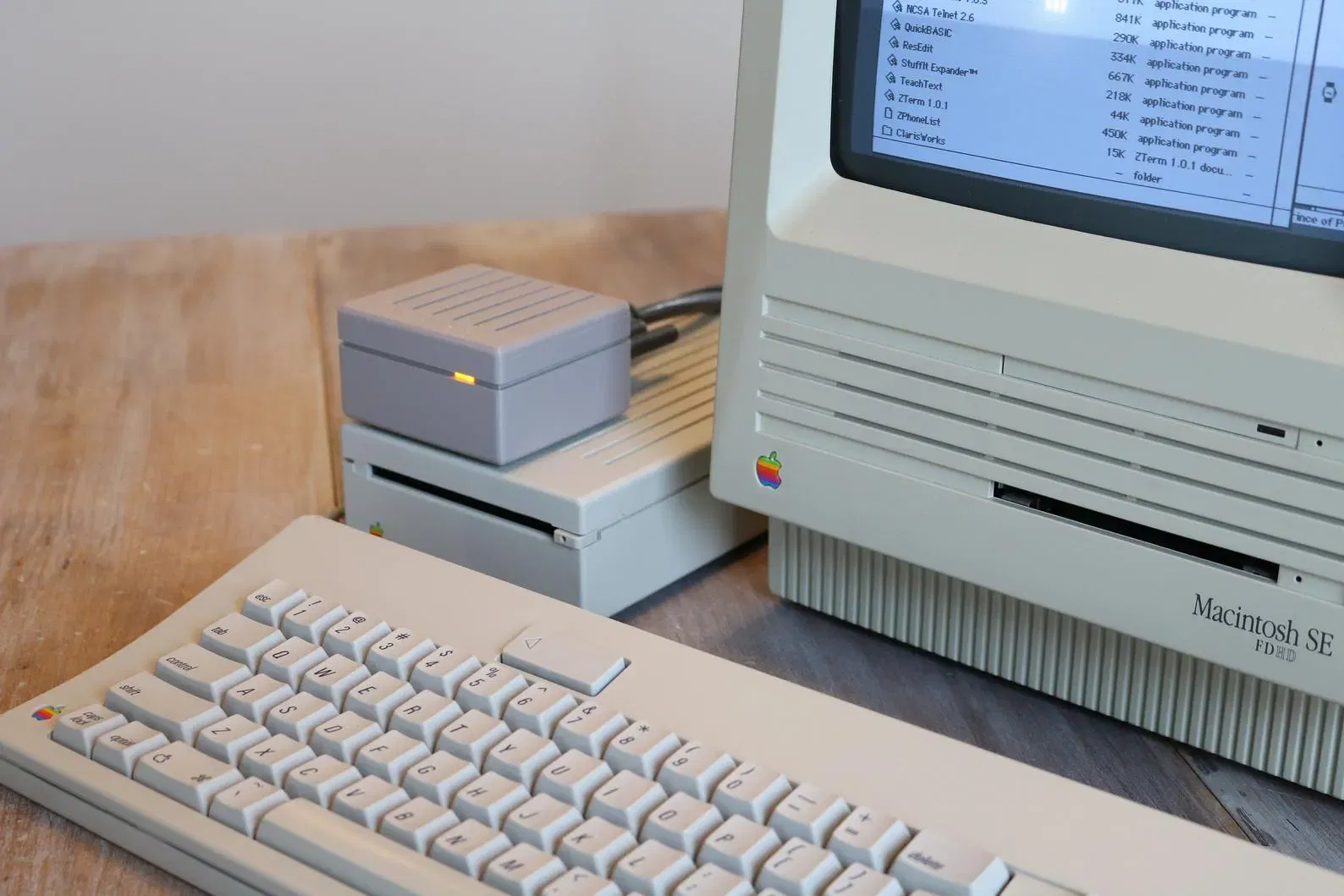

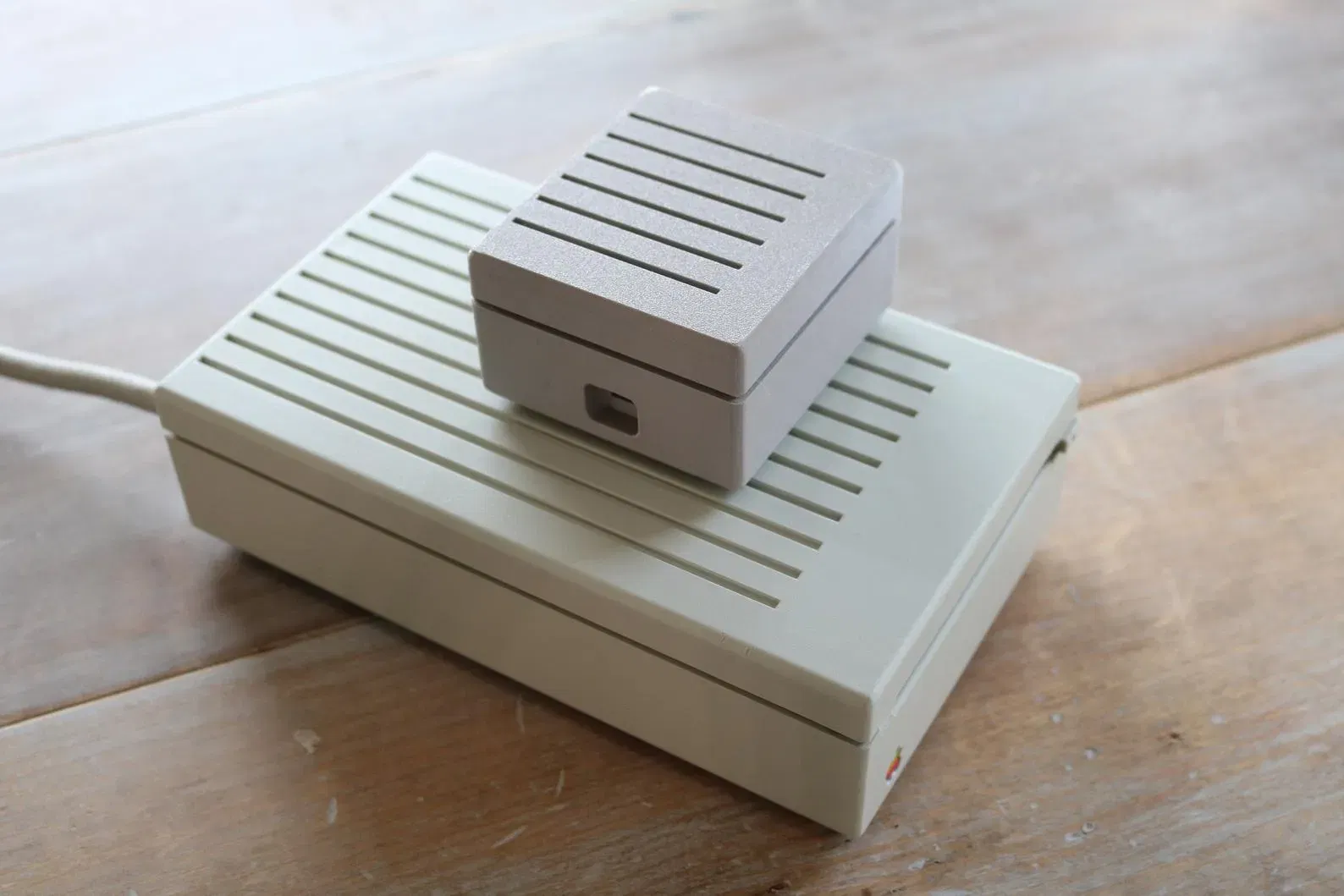

  • Ngôn ngữ thiết kế "Snow White", trông thật tuyệt khi xếp chồng lên một SuperDrive bên ngoài (hình ảnh), với một Apple HD 20SC, hoặc chỉ đơn giản là bên cạnh máy Macintosh SE, SE/30, hoặc máy thuộc dòng LC
  • Thiết kế không có ốc vít, lắp ghép bằng ma sát
  • Giảm căng cho đầu nối MicroUSB và đầu nối DB25 SCSI
  • Các khe để làm mát thụ động

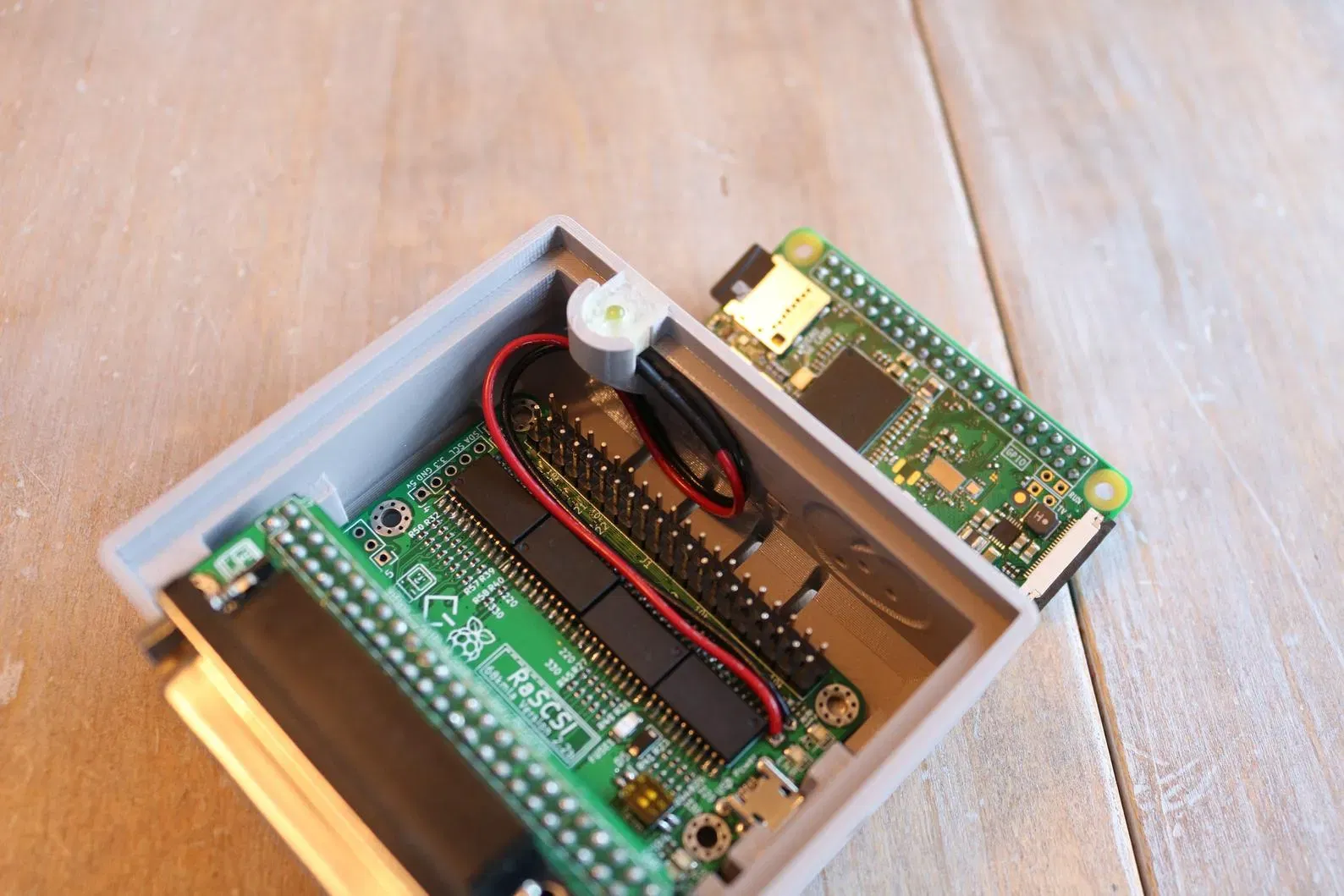

  • Raspberry Pi Zero W có thể được tháo ra để dễ dàng truy cập thẻ microSD

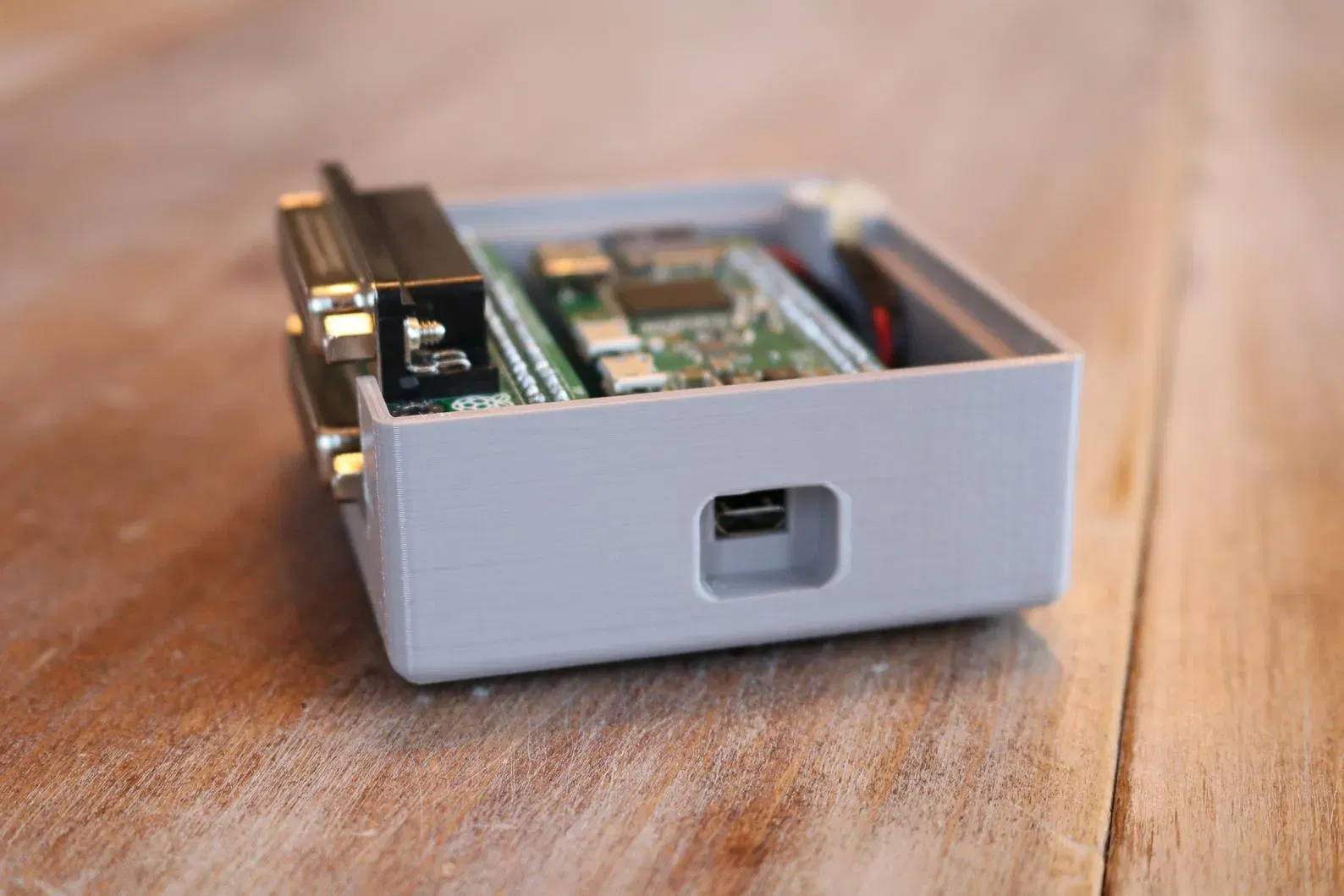

  • Đầu nối MicroUSB lớn được lắp chìm, phù hợp với bất kỳ cáp MicroUSB nào (xem các liên kết bên dưới để biết cáp góc phải được khuyến nghị)
  • Không gian cho chân cao su

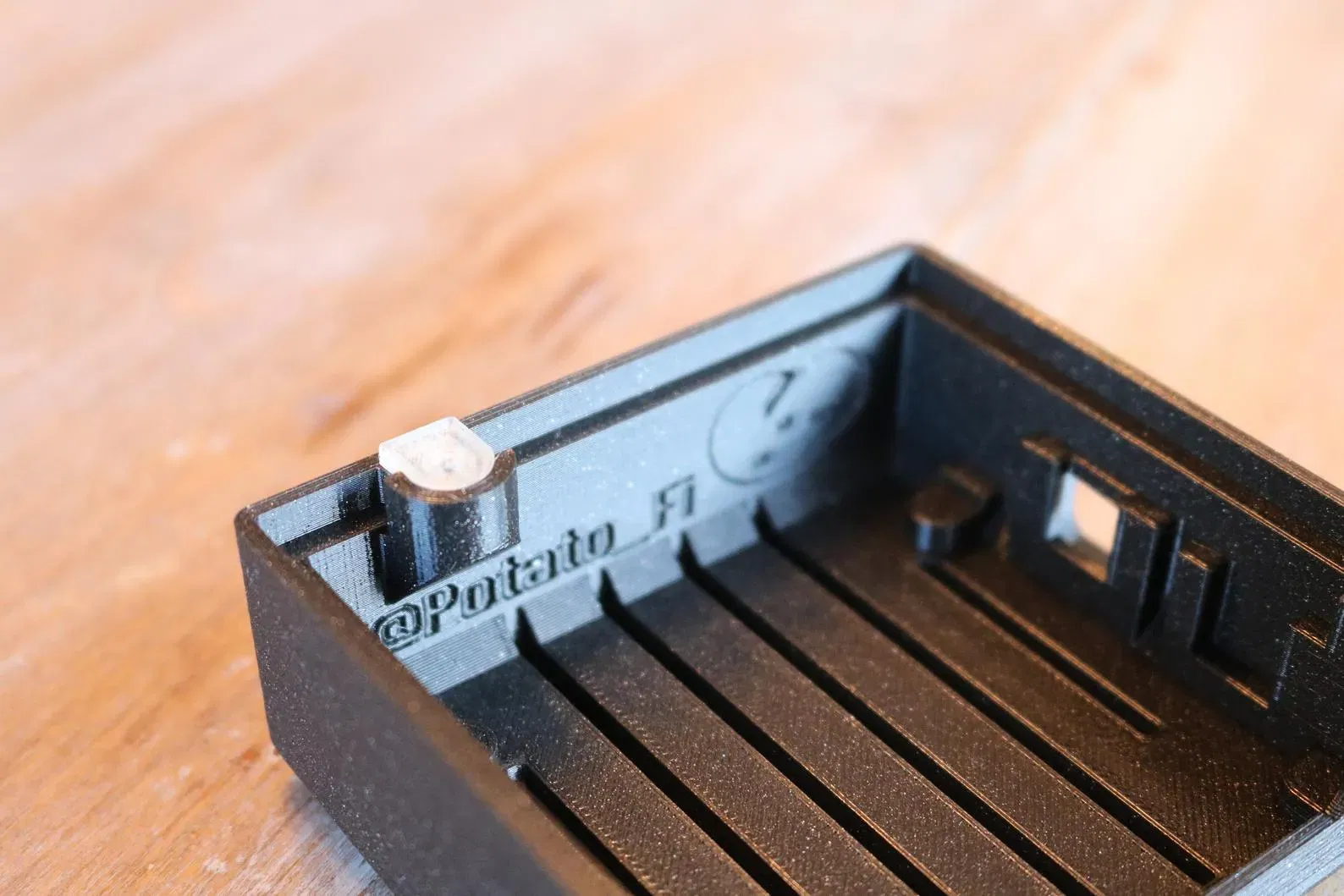

  • Một giá đỡ/ống dẫn LED để giữ một LED hoạt động ổ cứng 3mm

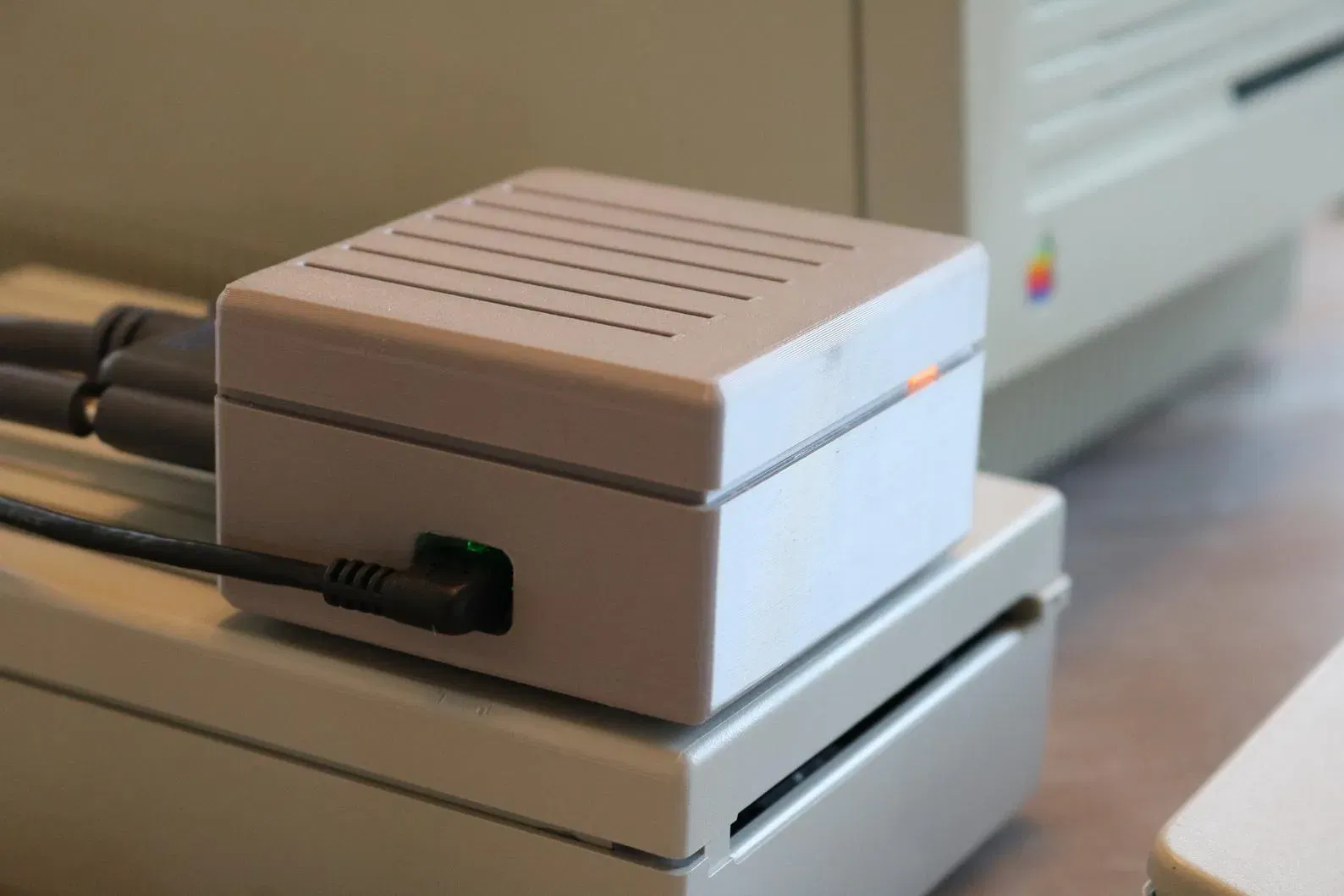

  • Đầu nối lớn lắp chìm nên phù hợp với bất kỳ cáp MicroUSB nào, nhưng tôi khuyên bạn nên sử dụng cáp MicroUSB góc phải 1 mét, hoặc cáp MicroUSB góc phải 2 mét

Các bộ phận

Để lắp ráp vỏ, bạn chỉ cần một vài bộ phận!

Hướng dẫn in

Tôi khuyên bạn nên in vỏ bằng PETG với 8% độ dày. Ống dẫn ánh sáng/giá đỡ LED nên được in bằng PLA trong suốt và 100% độ dày.

Ghi chú phát hành

v1

  • Phát hành ban đầu

v2 (2024-04-01)

  • Không có thay đổi nào đối với các mẫu
  • Đã loại bỏ các mẫu 1.0 (chúng không còn phục vụ mục đích nào)
  • Cập nhật giấy phép từ không thương mại/không có biến thể sang giấy phép cho phép hơn
  • Tải lên các tệp .F3D và .STEP
