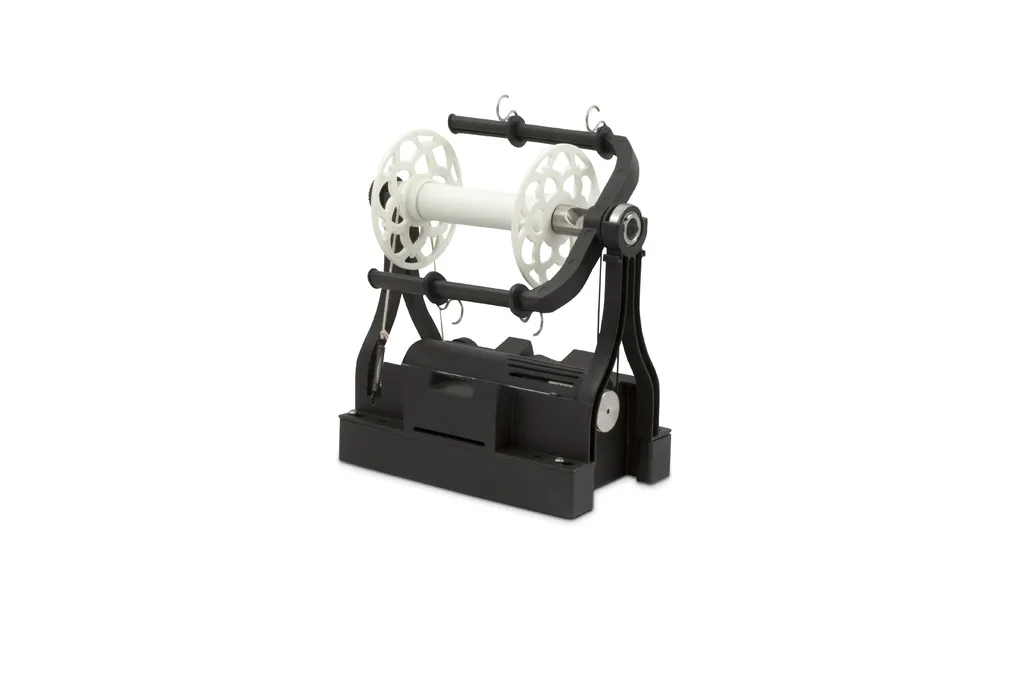

Phụ kiện in 3D cho máy quay sợi EEW 6.0

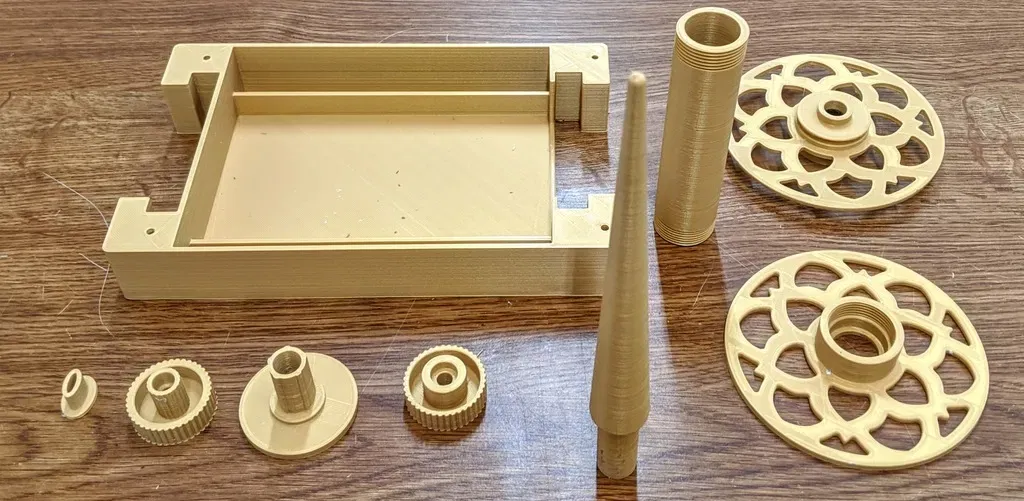

Có một số bộ phận bạn có thể in 3D cho máy quay điện Eel Wheel 6.0 của bạn. Bạn có thể quyết định in những bộ phận này như là các bộ phận thay thế, tăng cường lưu trữ bobbin, hoặc để thay thế một số bộ phận bằng một số màu mới.

Bobbins

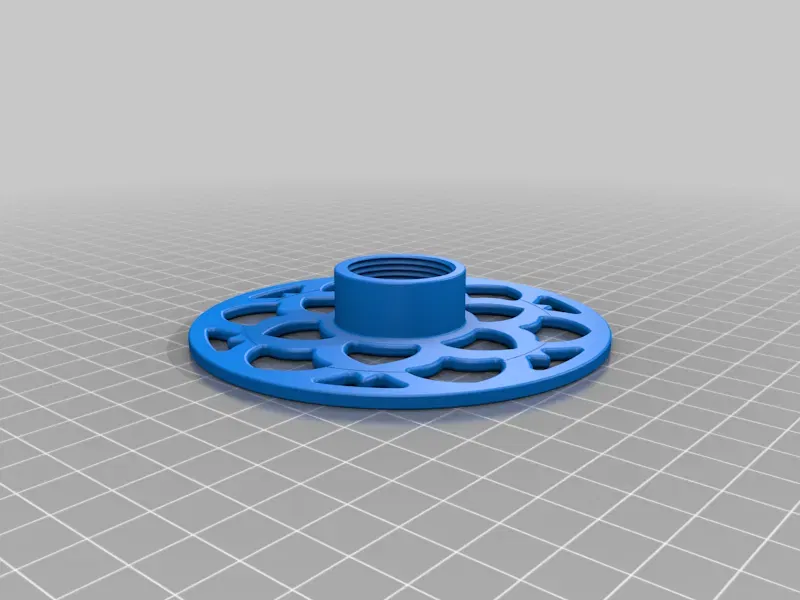

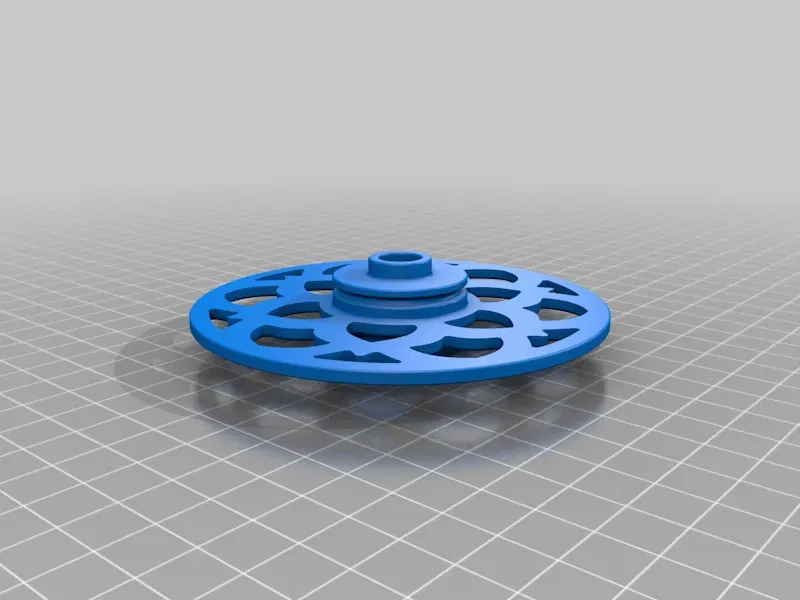

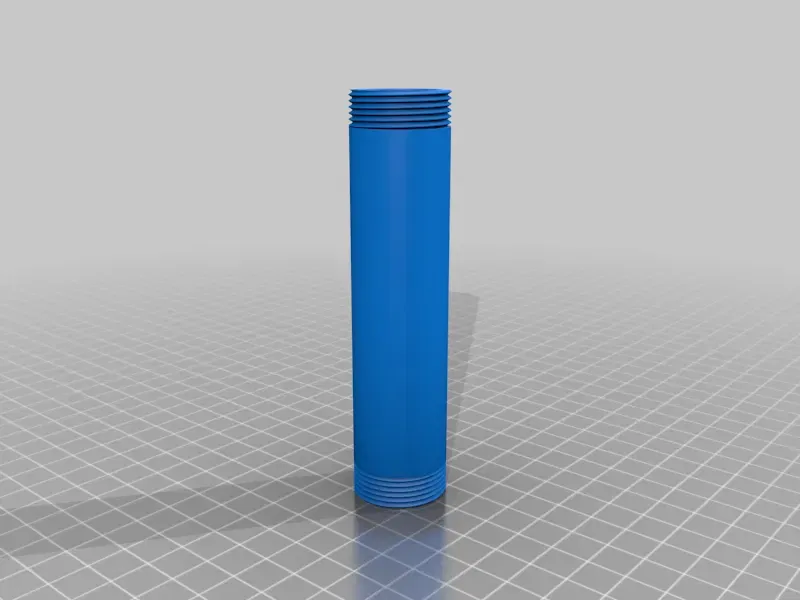

Đối với mỗi bobbin, bạn sẽ cần in bobbin_disk1.stl, bobbin_disk2.stl và bobbin_tube.stl. Bạn cũng cần có hai vòng bi R6-2RS: https://www.mcmaster.com/60355K703

Sau khi in các bộ phận, bạn đặt các vòng bi vào các đĩa và sau đó vặn các đĩa vào các ống. Bộ phận disk1 yêu cầu hỗ trợ.

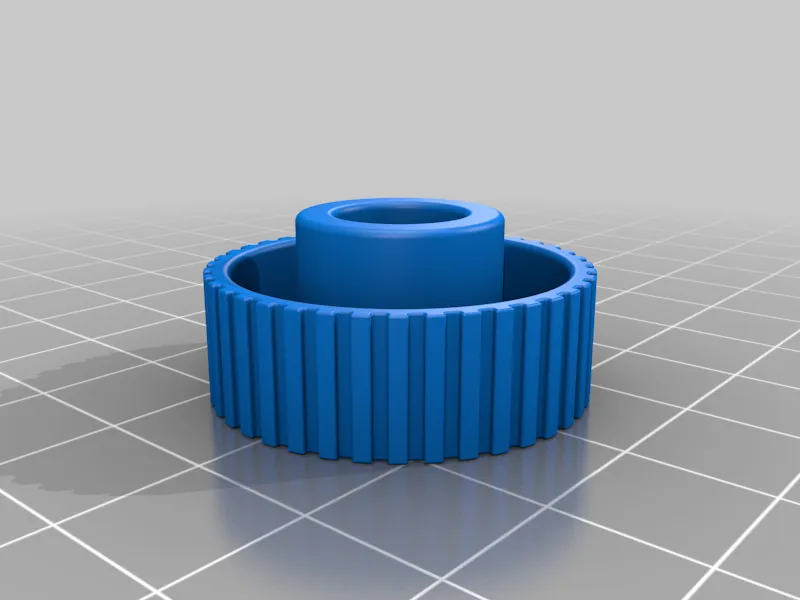

Bobbin Release Dial

Bộ phận này yêu cầu một vít máy M6x1. Đây là một cái có thể sử dụng: https://www.mcmaster.com/92005A422

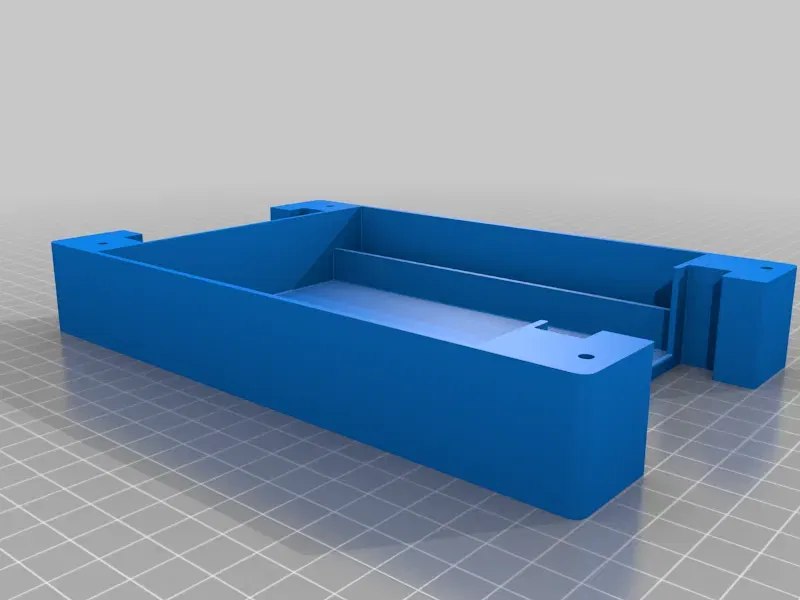

Bottom

Bộ phận này che phủ đáy và có thể giữ một bộ pin TalentCell 12V/6000mAh. Bạn có thể tái sử dụng các vít và chân cao su từ đáy đi kèm với EEW 6.0.

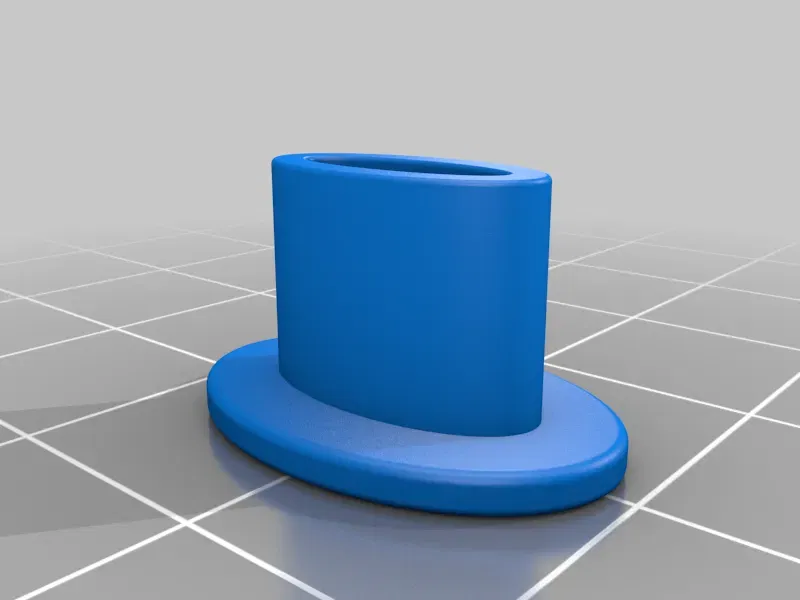

Flyer Arm Caps

Bộ phận này cài vào đầu của các cánh tay quay.

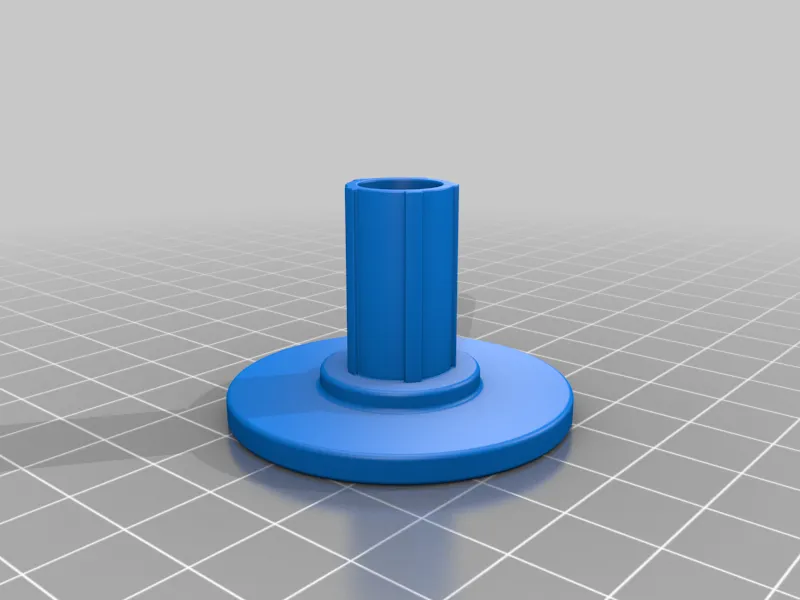

Reducer

Bộ phận này vừa vặn vào lỗ hoặcifice ở phía trước của EEW 6.0 của bạn. Nó giúp giảm độ rung của sợi khi quay sợi mỏng. Sau khi in, bạn có thể cần phải mài nhẹ đường kính của nó để làm cho nó vừa hơn, hoặc nếu vừa quá lỏng, hãy quấn một miếng băng quanh nó để làm cho nó vừa khít hơn.

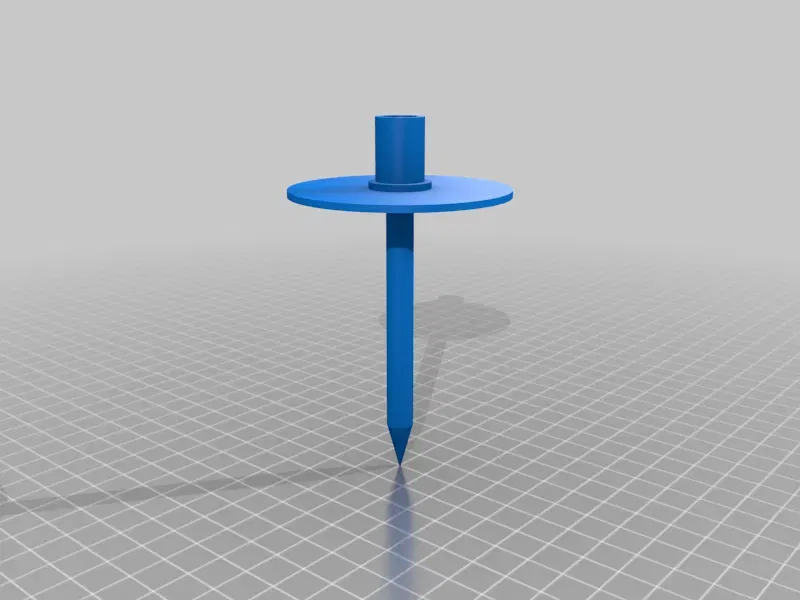

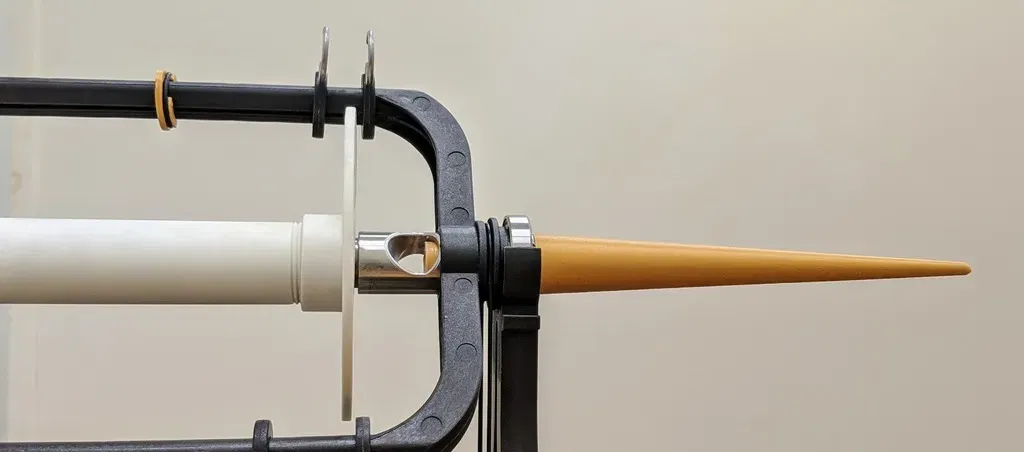

Quill

Điều này cho phép một phương pháp thay thế để quay trên EEW 6.0. Điều này kết nối theo cùng một cách như Reducer. Giải thích cách bạn thực sự quay bằng cách này vượt quá phạm vi của tài liệu này. Đã sửa đổi nó để trở thành một thiết kế tốt hơn dựa trên phản hồi.

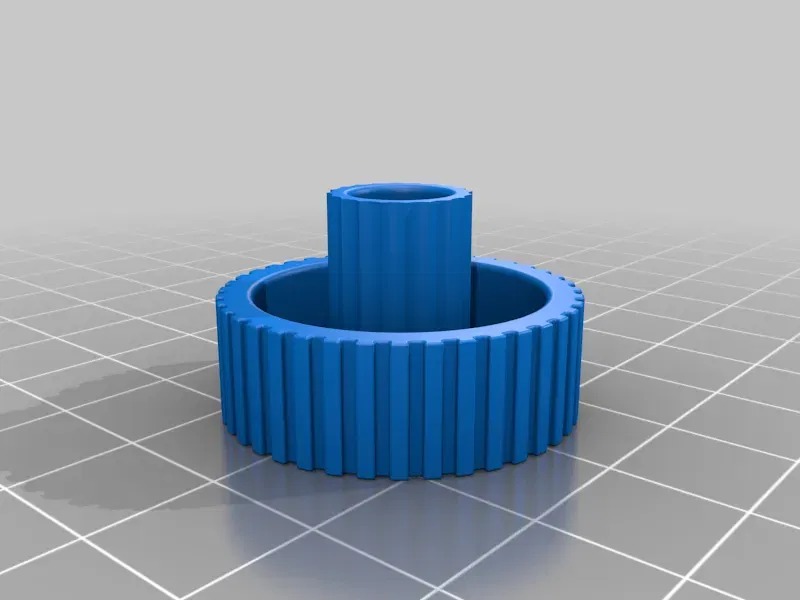

Tension Dial

Bạn có thể tái sử dụng vít và lò xo đi kèm với bộ điều chỉnh độ căng ban đầu của bạn.
