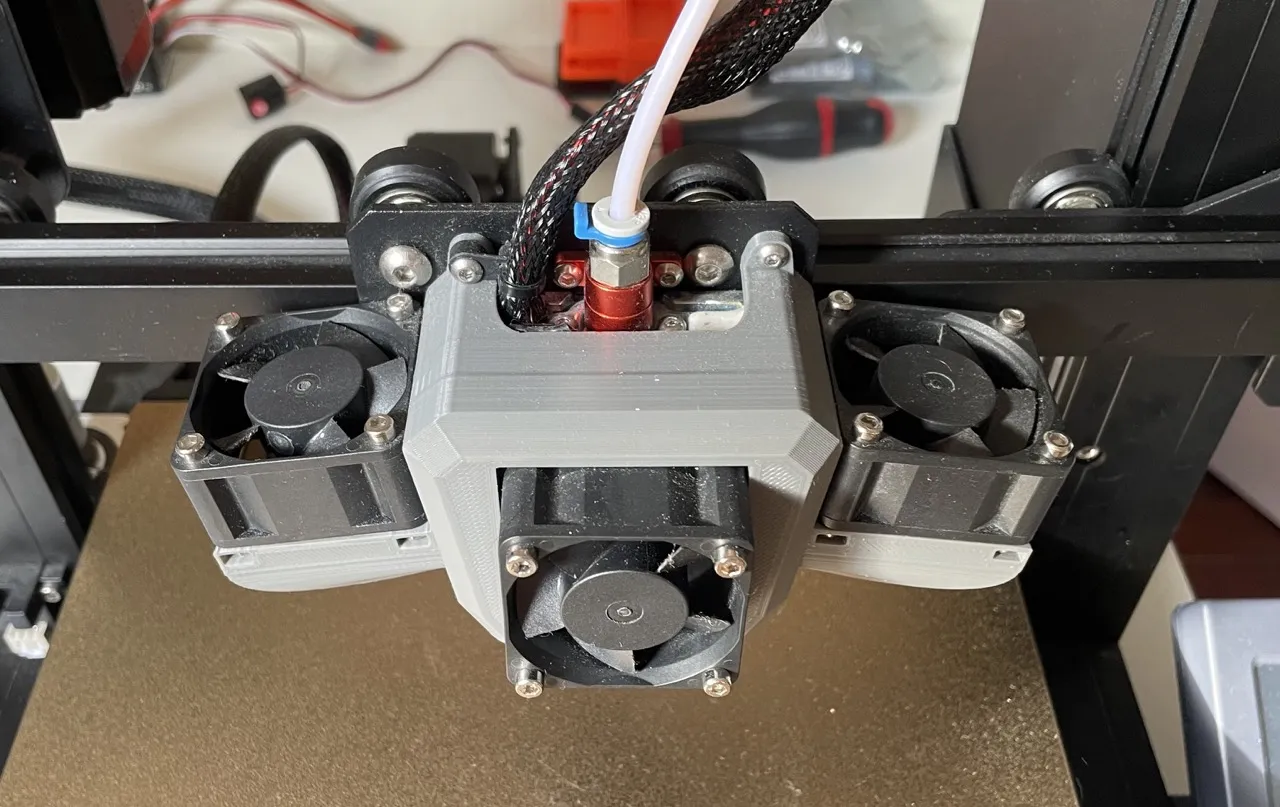

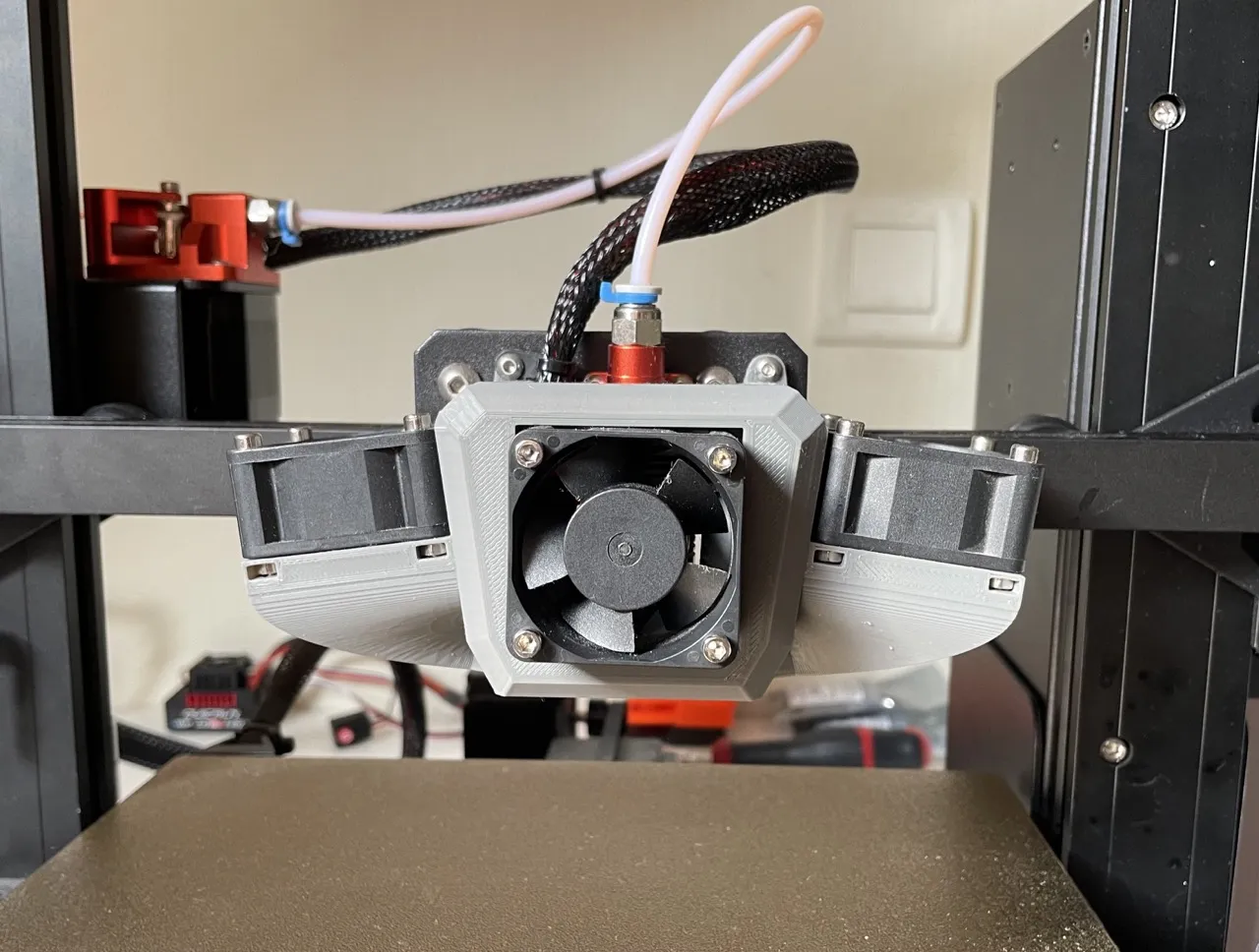

Bộ ống quạt cho quạt trục 40mm cho Elegoo Neptune 3

Remix từ Bộ che quạt nâng cấp cho máy in 3D Elegoo Neptune 3 Tác giả T_Pretty_441056

Tác giả Adel_1214020

File 6 1,3 MB

  • Fan_Duct_1766697140.stlSTL · 508,8 KB
  • LM2596_support_1766697141.stlSTL · 43 KB
  • LM2596_cover_1766697141.stlSTL · 38 KB
  • Fan_Duct_1766697142.stepSTEP · 656,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#15421
Danh mục
Máy In 3D
Ngày đăng

Mô tả

Các bộ phận cần thiết:
Cho Ống quạt:

  • 3 x quạt trục 40x20 (Tôi đã sử dụng: Sunon Maglev ha40201v4-000c-c99)
  • 2 x mô-đun chuyển đổi DC-DC Buck Converter LM2596
  • 12 x đai ốc M3
  • 8 x vít M3 dài 25mm
  • 4 x vít M3 dài 30mm

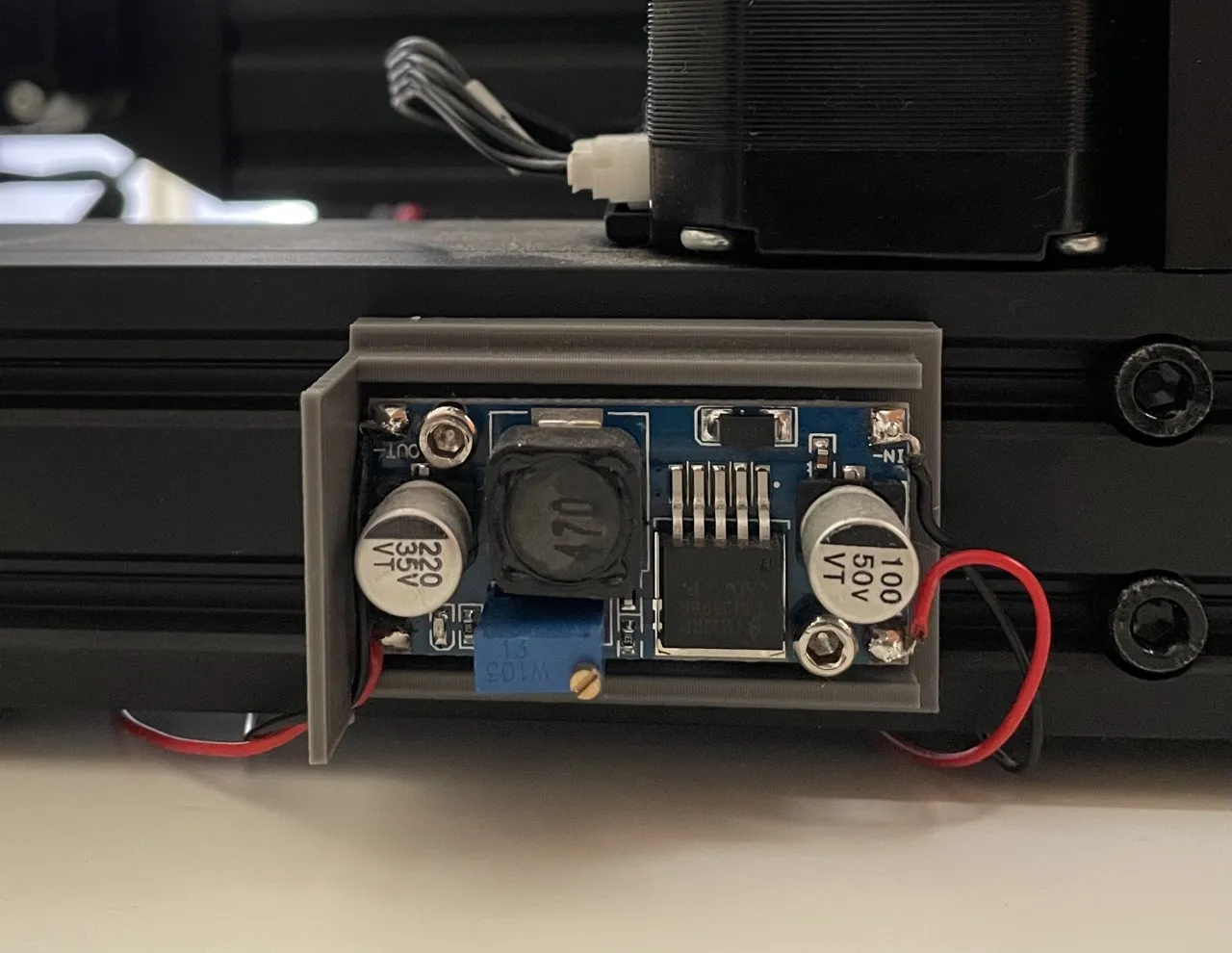

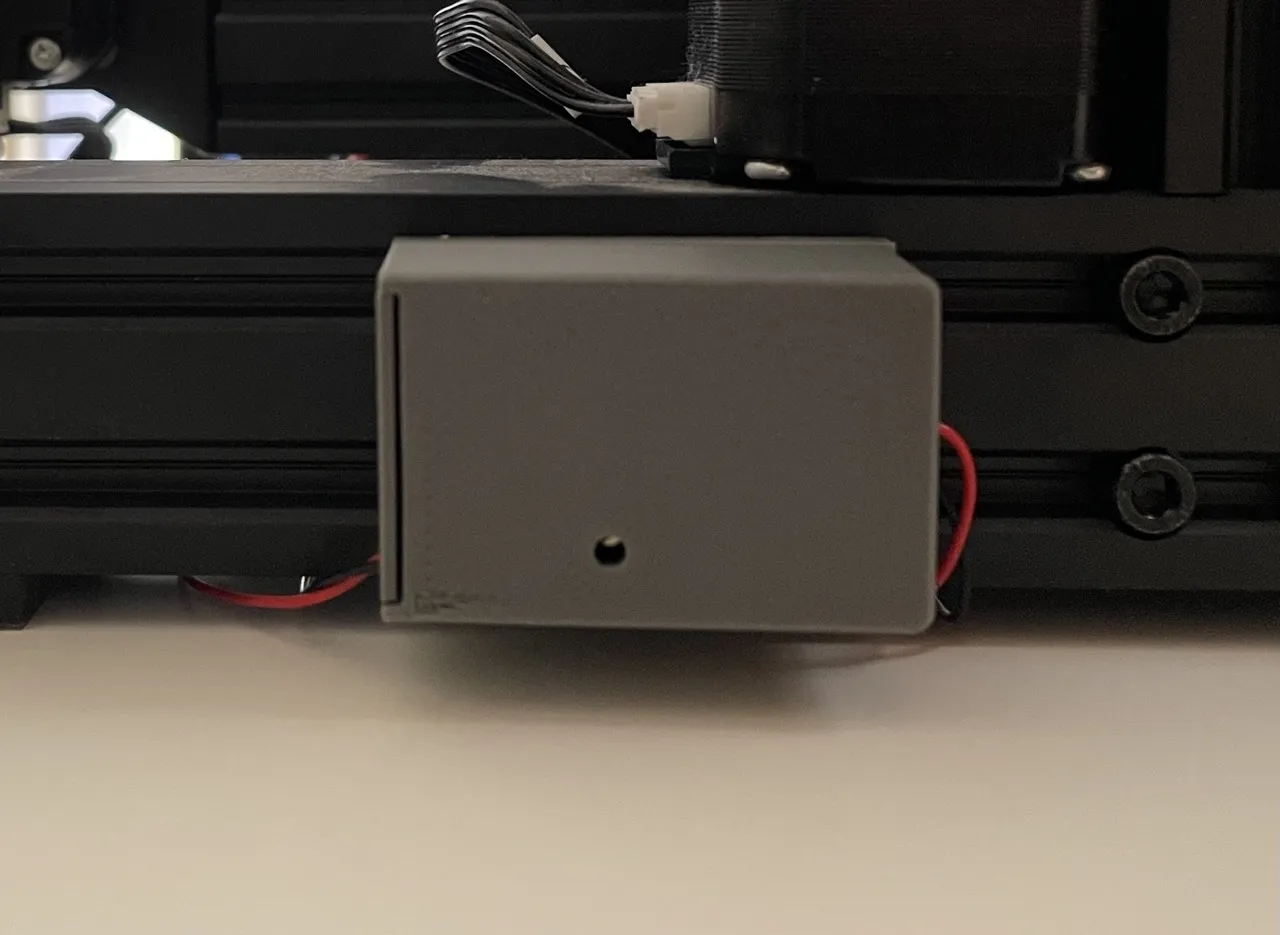

Cho Hỗ trợ LM2596 Tùy chọn:

  • 2 x đai ốc M3
  • 2 x vít M3 dài 8mm

(Ghi chú: Hỗ trợ LM2596 là tùy chọn. Ngoài ra, mô-đun LM2596 có thể được đặt trong khu vực bo mạch chính.)

Hướng dẫn đấu dây:

  • Quạt Bo mạch 1 (24v) → LM2596 n°1 → Quạt đầu nóng
  • Quạt Bo mạch 2 (24v) → LM2596 n°2 → Quạt làm mát linh kiện (Mô-đun LM2596 n°2, được đặt trong Hỗ trợ LM2596, được đặt ở bên cạnh máy in.)

Mẹo cho người dùng:
Trong cài đặt slicer của bạn, đặt tốc độ quạt làm mát linh kiện ở mức 100%. Điều này cho phép bạn sử dụng LM2596 để điều chỉnh điện áp, giúp bạn kiểm soát tốc độ quạt.

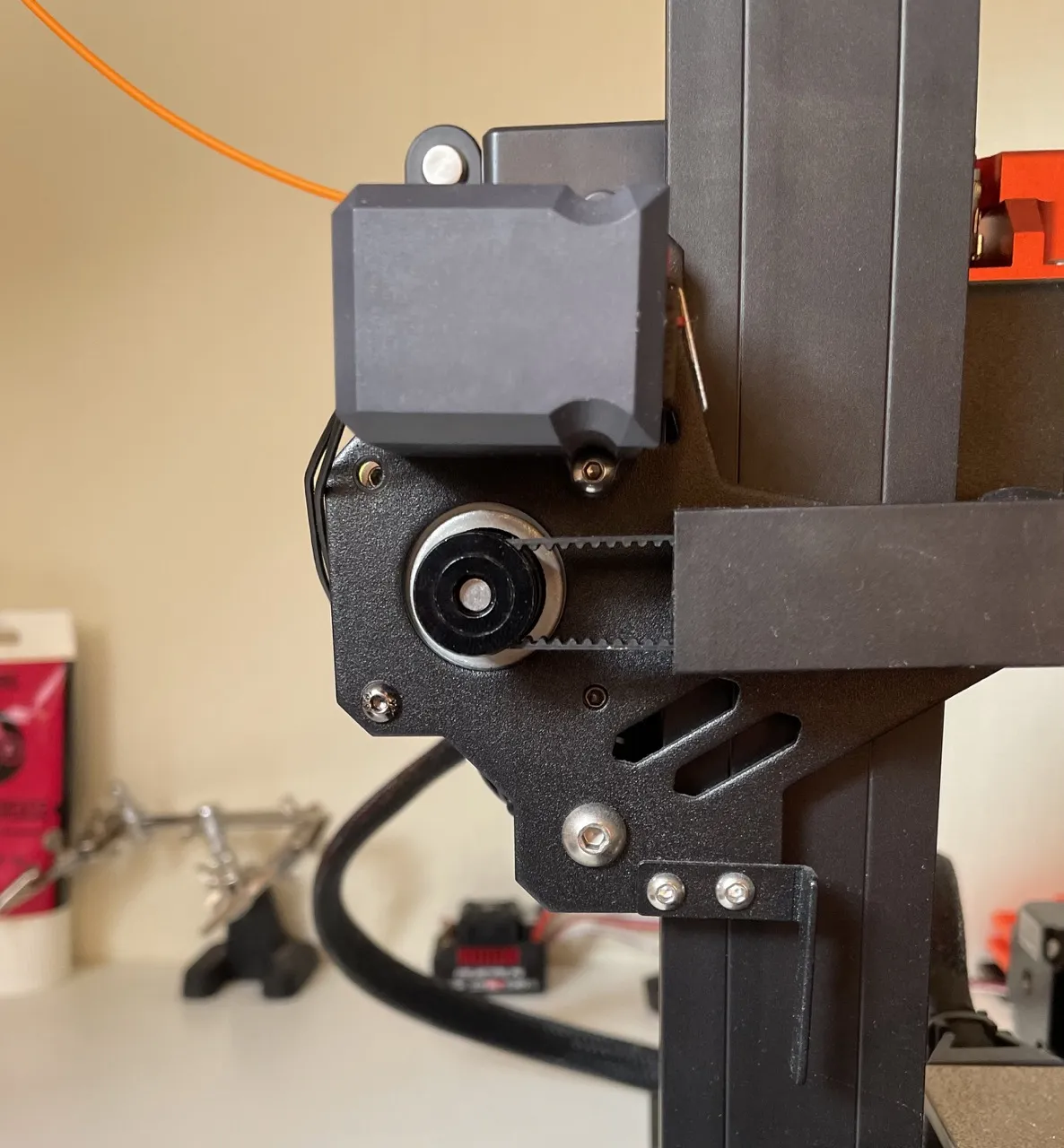

Đặt lại nắp công tắc giới hạn như trong ảnh; mặc dù hoạt động, nhưng đó không phải là giải pháp tốt nhất. Tôi có thể đăng một bản cập nhật sau — hãy thoải mái thực hiện những cải tiến của riêng bạn.

Ống quạt này là một phần của bộ sưu tập "Elegoo Neptune 3 Silent Mod".
