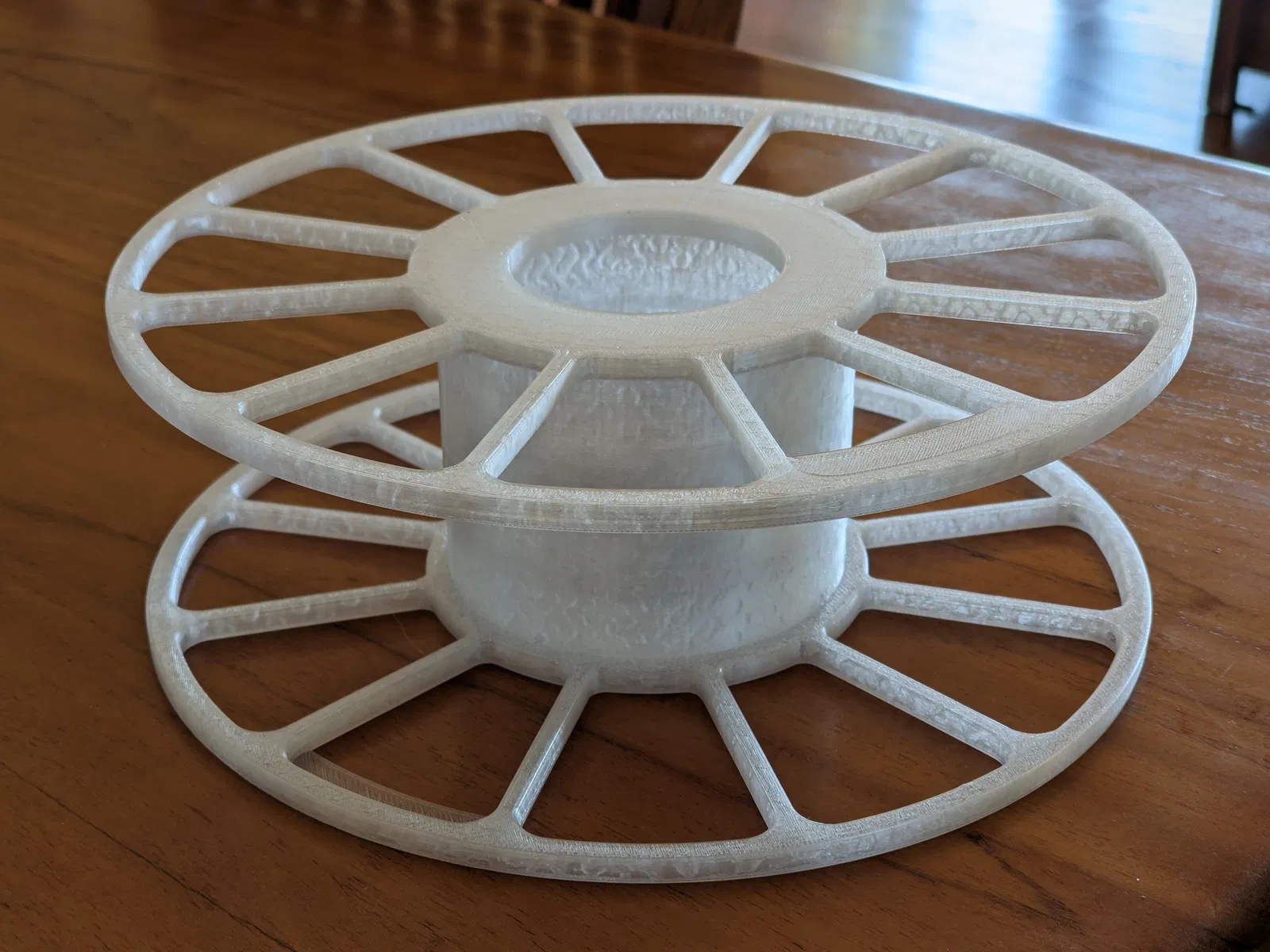

Cuộn chỉ đối xứng in nhanh

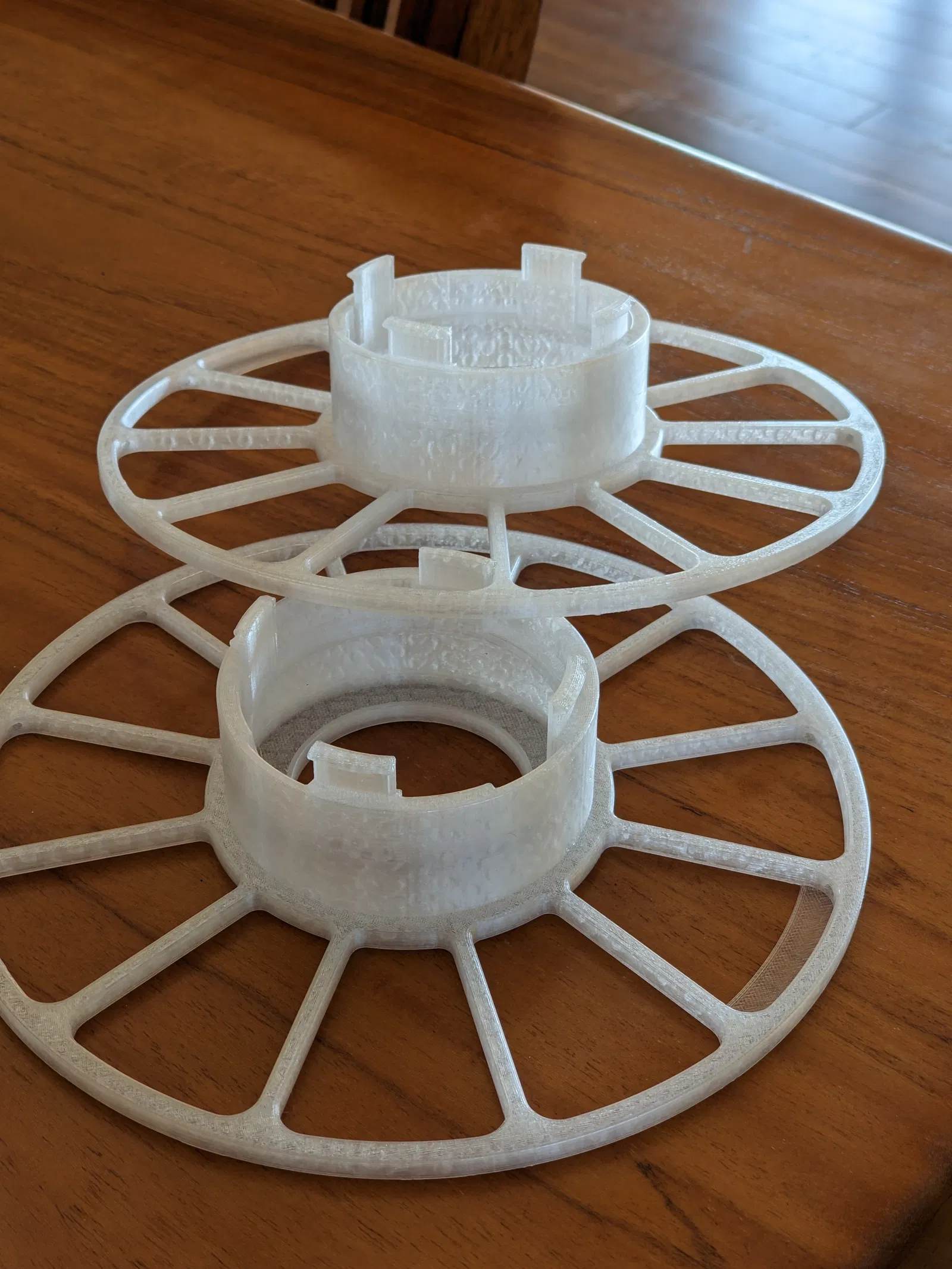

Tóm tắt điều hành: Tôi đã xóa các tệp cho cuộn Refill Bambu. Đã có lỗi và các tệp này quá hẹp đối với ống giấy bên trong. Tôi đang đăng một phiên bản mới dưới dạng bản phối lại và đã cập nhật mô tả. LƯU Ý: Tôi đã thêm các tệp STL. Tôi sẽ sử dụng các tệp step trừ khi trình cắt lớp của bạn không xử lý được chúng. Tôi chưa in từ các tệp STL và có một chút lo ngại rằng các mặt có thể gây ra sự cố khi lắp. Bối cảnh: Một trong những điều đầu tiên tôi gặp phải với Bambu X1C của mình là AMS có các yêu cầu nghiêm ngặt về cuộn chỉ, Bambu gần như hết mọi thứ và có rất ít thông tin về cuộn chỉ từ các nhà cung cấp khác nhau. Những lần thử đầu tiên của tôi không tương thích, vì vậy tôi muốn quấn lại. Tôi đã tìm thấy máy quấn này trên Printables và nó đã hoạt động khá tốt, mặc dù tôi đã thiết kế lại tay quay và trục chính khi bộ phận trong thiết kế bị hỏng. MUCH Improved Spool Winder - Helical Gears bởi SDHayes | Tải xuống mô hình STL miễn phí | Printables.com Tôi tìm thấy cuộn chỉ 2 phần phổ biến với các mặt tổ ong nhưng lại thất vọng với thời gian in và lượng vật liệu sử dụng. Improved Bambu Lab Reusable Spool Holder bởi Blizzard | Tải xuống mô hình STL miễn phí | Printables.com Tiếp theo, tôi tìm thấy Lockspool 3. Nó có một số ý tưởng rất hay. Đầu tiên, nó là một mảnh duy nhất, mỗi mặt, đối xứng. Thứ hai, các lỗ giữ sợi được tích hợp vào các đầu của nan hoa. Chúng dễ dàng luồn chỉ và không làm cong sợi hoặc làm sợi bị lòi ra ngoài. Nó cũng sử dụng ít vật liệu hơn và in nhanh hơn nhiều so với loại tương thích với Bambu ở trên. LockSpool V3: Parametric, reusable (1 part printed twice) bởi Anachronist | Tải xuống mô hình STL miễn phí | Printables.com Khi sử dụng, tôi thấy các lỗ bắt đầu trong trục quá lớn để nắm lấy đầu sợi để bắt đầu quấn. Khóa gần như hoàn toàn không hiệu quả và kết hợp với các khoảng hở của các chấu nối với thân, nó quá lỏng. Tôi đã có một cái bị tách ra và làm kẹt sợi, làm hỏng bản in. Tôi cũng muốn có chỗ để dán nhãn. Với rất nhiều sợi có vẻ ngoài tương tự nhưng khác nhau về hóa học, và trí nhớ kém của tôi, đó chắc chắn là một vấn đề. Do đó, tôi quyết định làm của riêng mình, lấy nhiều ý tưởng từ LockSpool. Tôi đã thay đổi bản chất của các tab khóa. Chúng nhỏ hơn và được thiết kế để hơi cấn khi được khóa. Các ngón tay hơi uốn cong khi được khóa và tạo ra một sự vừa vặn chắc chắn. Tôi cũng đã tạo ra các khía nhỏ trên mỗi răng để việc kết nối rất chắc chắn nhưng vẫn có thể tách rời. Tôi đã tạo các lỗ bắt đầu bên cạnh mặt bích để các lớp ban đầu gọn gàng hơn và đủ nhỏ để sợi bám vào khi bạn uốn cong nó để bắt đầu quấn. Tôi cũng đã thêm một phần web nhỏ để có thể dán nhãn để xác định sợi. Trong các bản cắt lớp của tôi với cùng vật liệu và cài đặt, nó in trong khoảng 66% thời gian so với loại có mặt tổ ong và sử dụng ít vật liệu hơn đáng kể. 46g bằng polycacbonat với cài đặt Bambu tiêu chuẩn 2 lớp tường 0,2mm. Một lưu ý cuối cùng. Tôi sẽ không in những thứ này bằng PLA. Nếu bạn có lý do để làm khô sợi, PLA sẽ bị hỏng ngay cả khi bạn đang làm khô PLA. Nó nên là một loại sợi có nhiệt độ tương đối cao để nó có thể tồn tại lâu dài.
