LockSpool V3: Cuộn dây filament tái sử dụng, tùy chỉnh (in 1 bộ phận 2 lần)

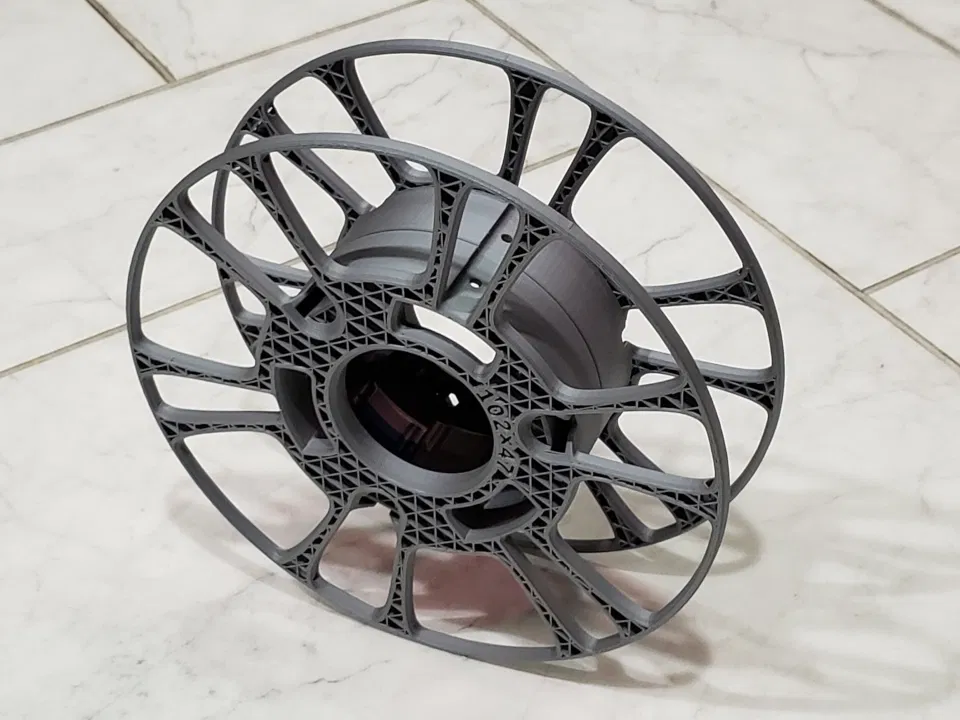

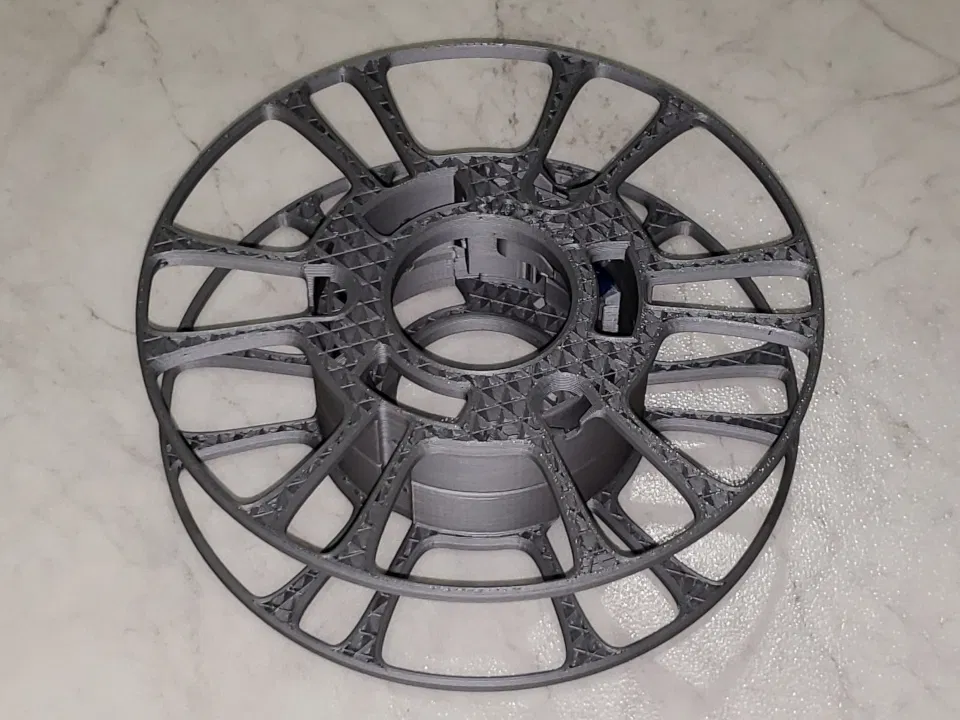

LockSpool V3 là một cuộn dây đựng filament tái sử dụng, được làm từ một bộ phận in hai lần, sau đó xoắn lại với nhau bằng một cú vặn nhanh, có khóa cài để giữ cố định. Thiết kế có thể tùy chỉnh để phù hợp với bất kỳ cuộn dây filament không lõi nào bằng cách điều chỉnh sáu tham số. V1/V2 đã có trên Thingiverse, nhưng do lỗi nên không thể truy cập được, nên tôi không còn cách nào khác ngoài việc tải lên phiên bản mới. Đây là một bản in tốt để kết hợp các đoạn filament còn sót lại có độ dài ngắn. Tôi đã in các bộ phận trong ảnh với một cuộn Prusament màu xám bạc gần hết. Bạn có thể thấy nơi tôi phải chuyển sang PLA màu xanh lam của mình. Các bức ảnh là từ V1. Các thiết kế này bao gồm các rãnh trong trục để chứa dây rút. Các rãnh cố tình không thẳng hàng ở vị trí mở và đóng. Thay vào đó, chúng chồng lên nhau đủ ở mỗi vị trí để dây rút có thể đi qua. Tôi đã dựa trên các ví dụ và kích thước mà tôi có thể tìm thấy (liên kết bên dưới), nhưng chưa thử nghiệm tất cả các thiết kế với tất cả các loại cuộn dây. Trong một số trường hợp (như SUNLU), LockSpool không cần rãnh vì cuộn dây tái sử dụng của nhà sản xuất đã được thiết kế lỏng. Thiết kế này tạo ra các cuộn dây tương thích với các cuộn dây filament này, và bất kỳ cuộn dây nào khác mà có thể tìm thấy kích thước: * MasterSpool (750 g)

• SlantSpool và KVP KOIL (1 kg)
• Filaments.ca EconoFil (1 kg)
• Fusion Filaments (1 kg)
• SUNLU
• Inland / eSun (mô hình được liên kết hẹp hơn một vài mm)
• Paramount 3D
• Lee Fung 1kg và Lee Fung 800g
• Prusament
• MatterHackers
• Bambu Lab Tại sao lại nhiều thế? Chà, xkcd đã nói rõ nhất: Các giá trị tham số được hiển thị bên dưới và trong các chú thích của mã OpenSCAD. #### Cải tiến so với MasterSpool gốc và các thiết kế tương tự: * Cả hai nửa đều giống nhau. Chỉ cần in một bộ phận bao nhiêu lần tùy thích.

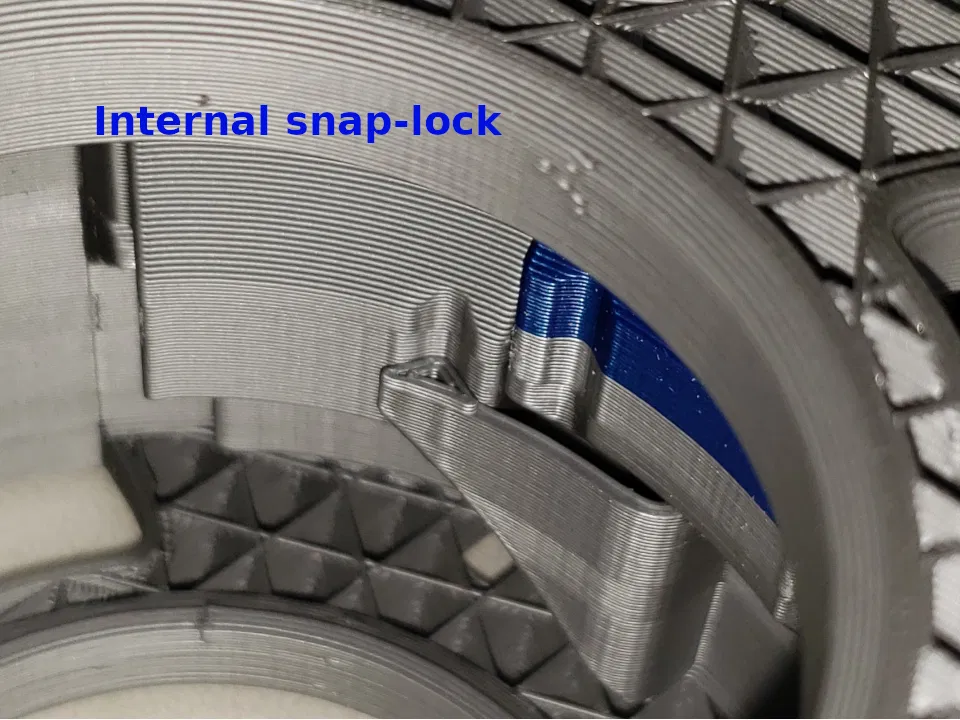

• Xoắn nhanh để kết nối hai nửa, không cần xoay nhiều bộ phận ren. #### Cải tiến so với SlantSpool: * Cơ chế khóa cài để giữ hai nửa cố định.
• Khe cắm dây rút để hỗ trợ tháo và lắp cuộn dây nạp lại.
• Không có khoảng trống lớn trong trục, giúp bạn dễ dàng quấn dây của riêng mình nếu cần.
• Thiết kế tham số. Có tệp OpenSCAD đi kèm.
• Giấy phép CC-BY-SA tốt hơn (SlantSpool có hạn chế "không phái sinh"). #### Cải tiến khác: * Trọng lượng nhẹ hơn, ít vật liệu hơn và in nhanh hơn: nhanh hơn 41% so với MasterSpool gốc, nhanh hơn 24% so với SlantSpool, cả hai đều sử dụng khoảng 1/4 kg filament chỉ để in một cuộn! LockSpool tương thích MasterSpool chỉ nặng 130 gram.

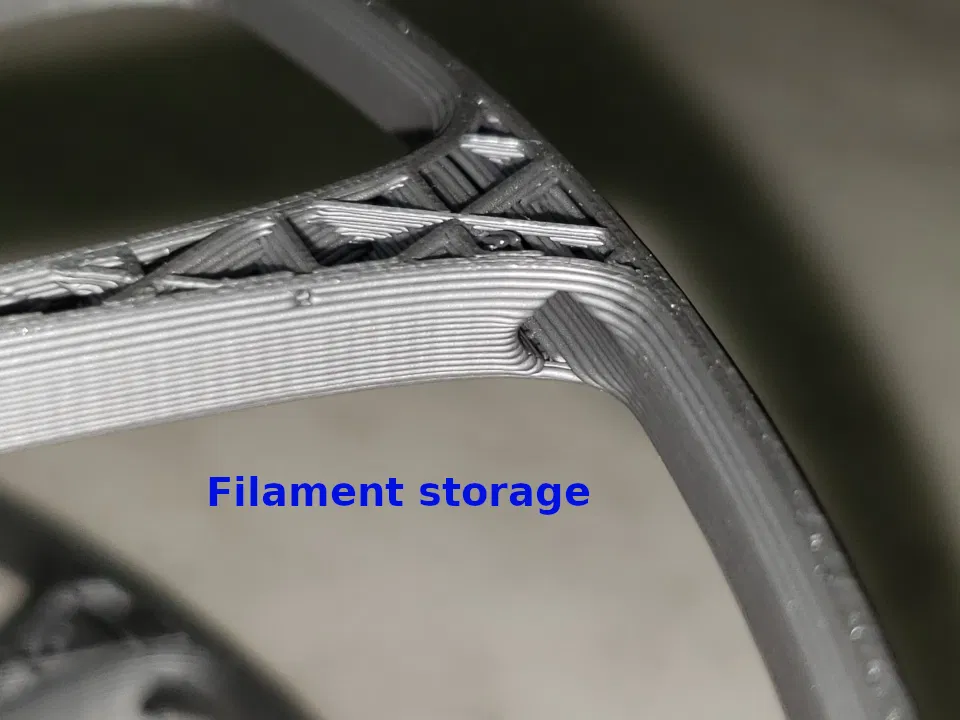

• Được thiết kế để in không có lớp trên hoặc dưới, giúp tăng tốc độ in mà vẫn giữ được độ bền.

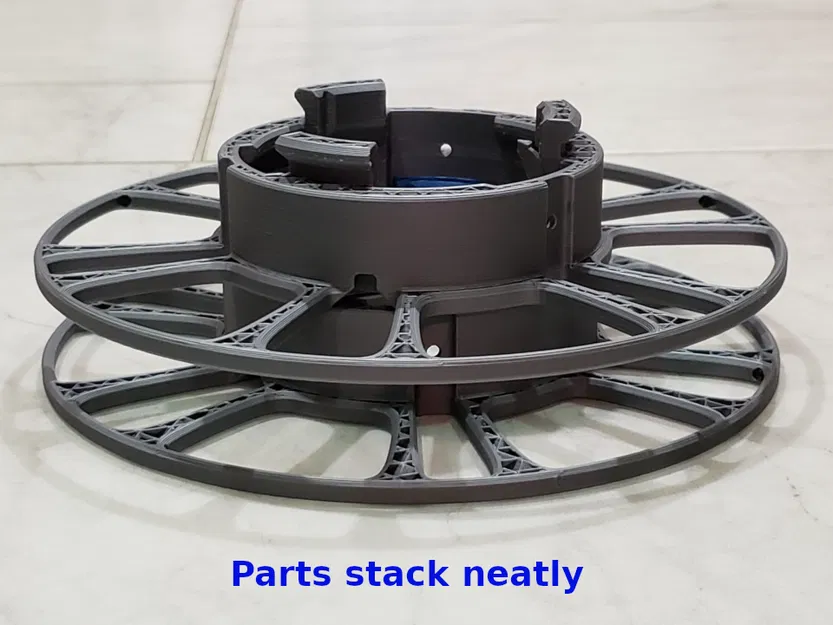

• Nhiều bộ phận xếp chồng gọn gàng trên kệ!
• Bạn có thể tùy chỉnh thiết kế này để thay thế các mặt bích bị mòn của cuộn bìa cứng để sử dụng trong AMS (chỉ sử dụng trục bằng bìa cứng). #### Nạp cuộn dây MasterSpool 500 g: https://www.pushplastic.com/products/masterspool-refills #### Nạp cuộn dây MasterSpool 750 - 850 g: https://www.dasfilament.de/filament-refill/ (Đức, giao hàng toàn thế giới)
• https://shop.3dfilaprint.com/filament-refills-453-c.asp (chỉ EU)
• https://3d-print-works.com/products/masterspool-refills-pla-filament (chỉ Anh)
• https://www.anodas.lt/search?search=refill (chỉ EU)
• https://botland.store/1240-refill-filaments (chỉ EU)
• https://fiberlogy.com/en/fiberlogy-filaments/refill/ (chỉ EU)
• https://filament2print.com/gb/special-pla/1285-refill-pla.html (chỉ EU)
• https://www.jacksfilament.com/ (chỉ EU)
• https://ultimate3dprintingstore.com/collections/spooless-filament (CẬP NHẬT: Tôi không còn thấy các cuộn nạp 750g trên trang này; tất cả đều là 1kg cho Koil và SlantSpool. Nếu ai biết nguồn cung cấp cuộn nạp MasterSpool ở Mỹ, hãy cho tôi biết.) #### Nạp cuộn dây 1 kg cho các cuộn dây khác: * EconoFil - https://filaments.ca/collections/all/brand_filaments-ca+stock_in-stock - giá rẻ khi có hàng
• KVP KOIL - https://www.villageplastics.com/the-filament-koil/
• SlantSpool https://www.filastruder.com/collections/veracity (ghi là MasterSpool nhưng thực ra là cho SlantSpool) https://ultimate3dprintingstore.com/collections/spooless-filament
• Fusion Filaments - https://fusionfilaments.com/collections/filament-coils
• Paramount 3D - https://www.paramount-3d.com/product-page/paramount-3d-pla-filament-1-75-mm-pla-1-kg-master-spool
• SUNLU, Inland, eSun - amazon.com
• Lee Fung - https://amzn.to/3zaGICS
• Prusament
• MatterHackers Bambu Lab AMS refills #### Kích thước cuộn dây trong mã OpenSCAD: Các tệp STL được cung cấp đã được tạo bằng cách sử dụng các cài đặt sau trong mã OpenSCAD cho các loại cuộn dây khác nhau. Kích thước Master Spool Slant Spool / KOIL Econo Fil Fusion SUNLU Inland eSun Paramount 3D Lee Fung 1kg / 800g Prusament Matter Hackers Bambu Lab spool_dia 198 200 200 198 200 200 200 200 200 200 200 200 hub_dia 102 100 74.5 76 79 81.1 90 100 90(b) / 103 93 81.7 81.7 bearing_dia 52.5 52 47(a) 48(a) 52 52 52 52 53 52 52 55 inner_width 46.7 62 58 67 57 61 57.6 70 57(b) / 46 65 61 59.2 numslots 3 4 4 3 3 4 4 3 3 4(d) 4 4 hubindent 3 3 2 2 0(c) 3 3 3 3 3 2 2 hubwall 10 10 7 7 6 7 10 10 9 / 10 10 7 6 flange 5.6 5 5 5 5 5 5 5 5 5 4 4 (a) Đường kính vòng bi EconoFil và Fusion Filaments được làm nhỏ hơn ở đây để bù đắp cho cấu trúc bên trong của thiết kế trục LockSpool. (b) Kích thước Lee Fung dựa trên kích thước cuộn dây của nhà sản xuất được sửa đổi bởi các nhận xét của họ trên https://www.thingiverse.com/thing:3582542/comments (c) Cuộn dây tái sử dụng do SUNLU cung cấp được thiết kế để lỏng lẻo nên không cần rãnh dây rút. Vì vậy, nó ở đây. Nếu bạn muốn có rãnh, hãy sử dụng các giá trị bearing_dia=50, hubindent=2, hubwall=7. (d) Không cần rãnh cho Prusament trừ khi bạn muốn tháo cuộn dây ra khỏi trục. #### Lịch sử phiên bản V1, đầu tháng 1 năm 2022 V2, tháng 1 năm 2022 * Tăng độ dày lò xo khóa trong tệp OpenSCAD.
• Rãnh dây rút được làm rộng hơn để dây rút có khoảng trống ở bất kỳ góc xoay nào của hai nửa cuộn dây.
• Cập nhật và đơn giản hóa các tham số đầu vào.
• Thêm các tham số cho các cuộn dây SUNLU, Inland, eSun và Paramount3D.

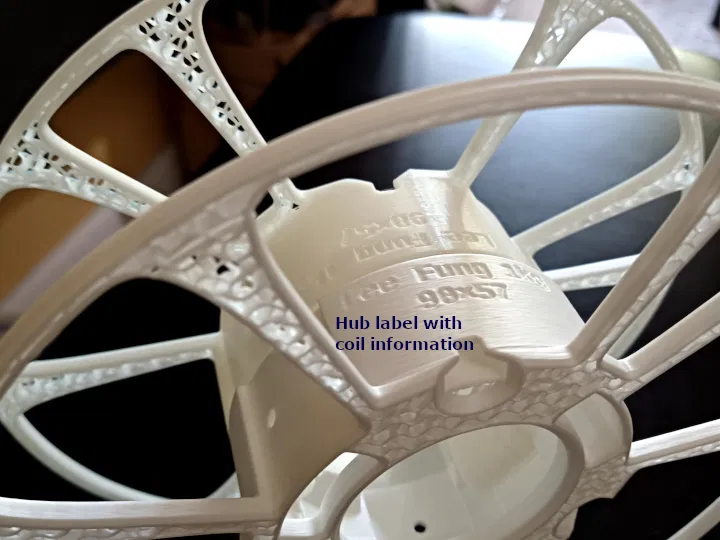

• Di chuyển nhãn kích thước từ dưới lên cạnh bên, tạo thêm không gian cho đường kính vòng bi lớn hơn trên các cuộn dây trục hẹp.
• Phiên bản 2.1: Cập nhật tham số cuộn dây SUNLU dựa trên make này của mjomalley V3, tháng 2 năm 2022 * Lò xo khóa không còn cản trở thể tích lỗ vòng bi trong thiết kế SUNLU và EconoFil.
• Giảm độ khít của chốt nối với lỗ vào để xếp chồng.
• Loại bỏ rãnh dây rút khỏi thiết kế SUNLU vì cuộn dây do SUNLU cung cấp cũng không cần chúng. Điều này cho phép đường kính vòng bi là 52mm.
• Thêm các tham số cho cuộn dây Lee Fung.
• Loại bỏ thiết kế KOIL riêng biệt - KVP KOIL tương thích với SlantSpool và cung cấp tệp STL SlantSpool trên trang web của họ.
• V3.1 (tháng 4 năm 2022): Cập nhật chiều rộng bên trong Inland/eSun, nhờ các phép đo được cung cấp bởi cjlee89.
• V3.2 (tháng 11 năm 2022): Cập nhật cuộn dây Paramount cho 3 rãnh thay vì 4.
• V3.3 (tháng 12 năm 2022): Thêm cuộn dây cho các cuộn nạp Prusament. Cung cấp tệp STL Prusa Mini.
• V3.4 (tháng 1 năm 2023): Tăng chiều rộng cuộn dây Prusament từ 60 lên 65 mm.
• V3.5 (tháng 4 năm 2023): Sửa lỗi nhiễu chốt khóa nhỏ trong các cuộn dây SUNLU và Fusion.
• V3.6 (tháng 6 năm 2023): Sửa lỗi chung cho nhiễu chốt khóa với đường kính trục nhỏ.
• V3.7 (tháng 9 năm 2024): Thêm tham số nạp cuộn dây AMS MatterHackers nhờ generic0000, dọn dẹp mã và căn giữa nhãn nhờ Roblue, ý tưởng thay thế các mặt bích bị mòn của cuộn giấy bìa để sử dụng trong AMS nhờ jeffgolden.
• V3.8 (tháng 7 năm 2025): Cập nhật kích thước Inland (cảm ơn Pete_3479425) và MatterHacker (cảm ơn lewdfinger_3434179). Thêm Bambu Lab. Giảm đường kính lỗ lưu trữ để chứa các mặt bích mỏng hơn. Tháng 8 năm 2025: tăng chiều rộng bên trong BambuLab lên 60 mm. ### Cài đặt in Độ phân giải: Lớp 0.20-0.30mm, vòi phun 0.4mm Lưới: 20% khối lập phương (khuyến nghị) hoặc 15% gyroid Filament: PLA thông thường Lưu ý: Đặt lớp trên và dưới thành 0 trong slicer, điều này sẽ làm lộ lưới trong bản in cuối cùng. Nó vẫn chắc chắn nhưng tiết kiệm vật liệu. Bạn có thể sử dụng 2 đường bao. Nếu bạn cần mặt bích hẹp hơn, bạn có thể giảm xuống 3mm nhưng sau đó bạn cũng nên in lớp trên và dưới để giữ cho chúng cứng cáp. 4mm không có lớp trên và dưới vẫn hoạt động tốt. Sử dụng chiều cao lớp 0.30mm ("DRAFT" trong Slic3r / PrusaSlicer), với các giá trị này trong "Print Settings": * Lớp và đường bao > Lớp rắn = 0 cho trên và dưới
• Lớp và đường bao > Phát hiện đường bao bắc cầu = BẬT
• Nâng cao > Bù trừ chân voi = 0 Nếu bạn thấy các đường bao bị tách ra ở các đường cong bên trong có độ dốc âm (như lỗ vòng bi trong vài lớp đầu tiên), hãy thử lại bằng hồ sơ chiều cao 0.20mm và bạn có thể sử dụng cài đặt chiều cao thay đổi để tăng các lớp không có bề mặt dốc âm lên 0.25mm. Bản in sẽ mất nhiều thời gian hơn nhưng các đường bao hoạt động tốt. Quy tắc 45° hầu như không hoạt động ở mức 0.30mm. ### Sau khi in Sau khi in, tôi đề xuất: * Lấy một tệp phẳng và làm mịn nhẹ bề mặt trên của trục cuộn dây (bề mặt có các chốt khóa nhô ra).
• Quan trọng: Chà một ít sáp nến hoặc sáp màu lên các bề mặt nghiêng của chốt khóa và rãnh tương ứng, để bôi trơn chúng. PLA có xu hướng có nhiều ma sát với chính nó. Bôi sáp lên các bề mặt nhựa trượt tạo ra sự khác biệt lớn. ### Cách tôi thiết kế cái này Được thiết kế hoàn toàn bằng OpenSCAD. Những thách thức đặc biệt là tìm ra các lỗ cong bezier có vát trong guồng và làm cho cơ chế khóa hoạt động. Ngoài ra còn có một số lần in thử để tìm ra cài đặt khoảng hở tốt nhất. Danh mục: Phụ kiện máy in 3D
