Hộp đựng Tấm Build Plate Bambu - Gắn dưới bàn/kệ
Remix từ Giá đỡ đĩa xây dựng Bambu cho 5 đĩa Tác giả FrostyTheClow_484507
- Lượt tải
- 229
- Lượt thích
- 75
- Lượt coi
- 2.043
- Bản remix
- 0
- Bình luận
- 9
File 12 6 MB
- Full_Cross-member_1766341871.stlSTL · 3,8 KB
- Drawer_1766341872.stlSTL · 350 KB
- Front_1766341873.stlSTL · 1,2 MB
- Rear_1766341874.stlSTL · 1,5 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #1537
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả

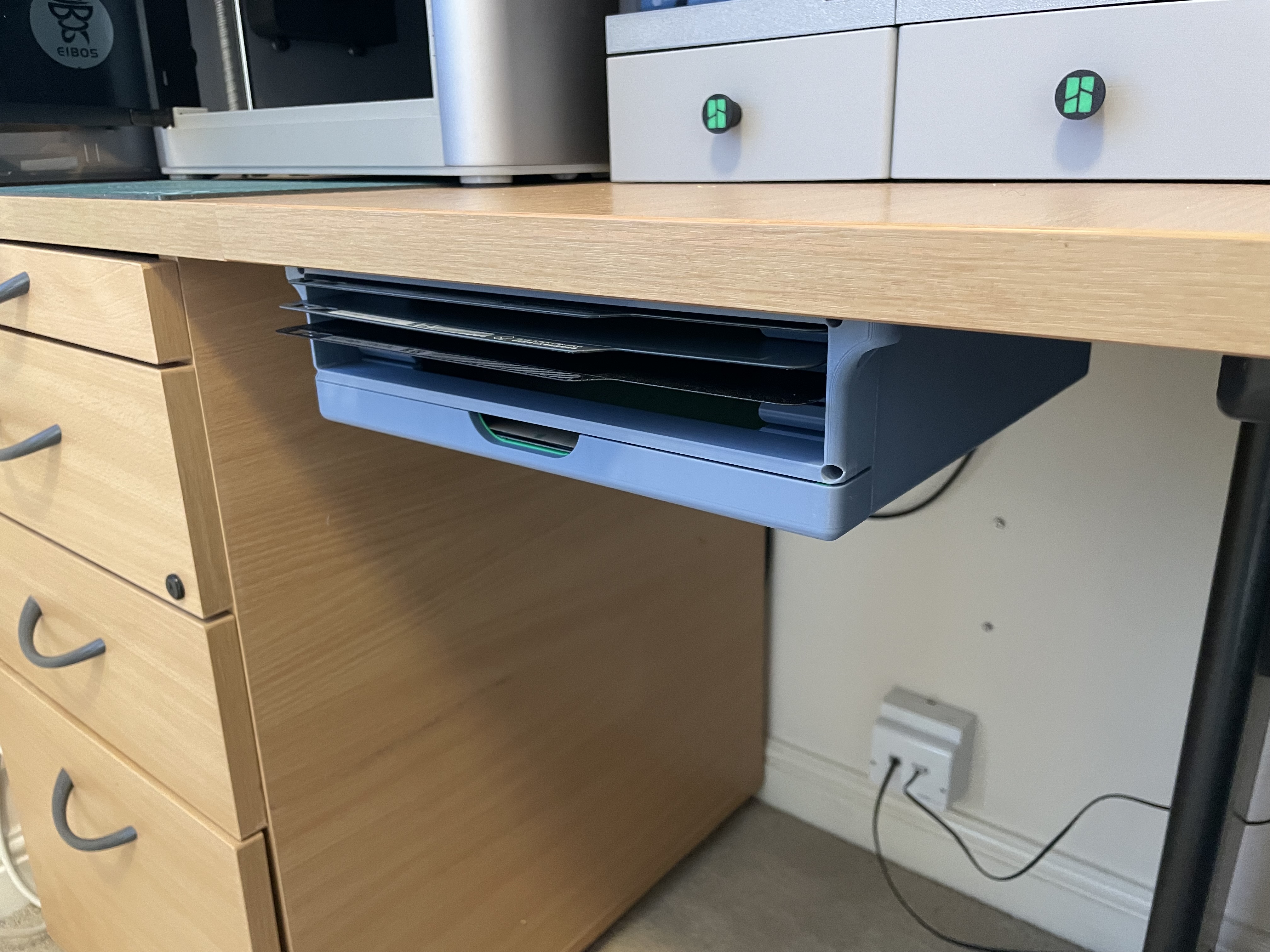

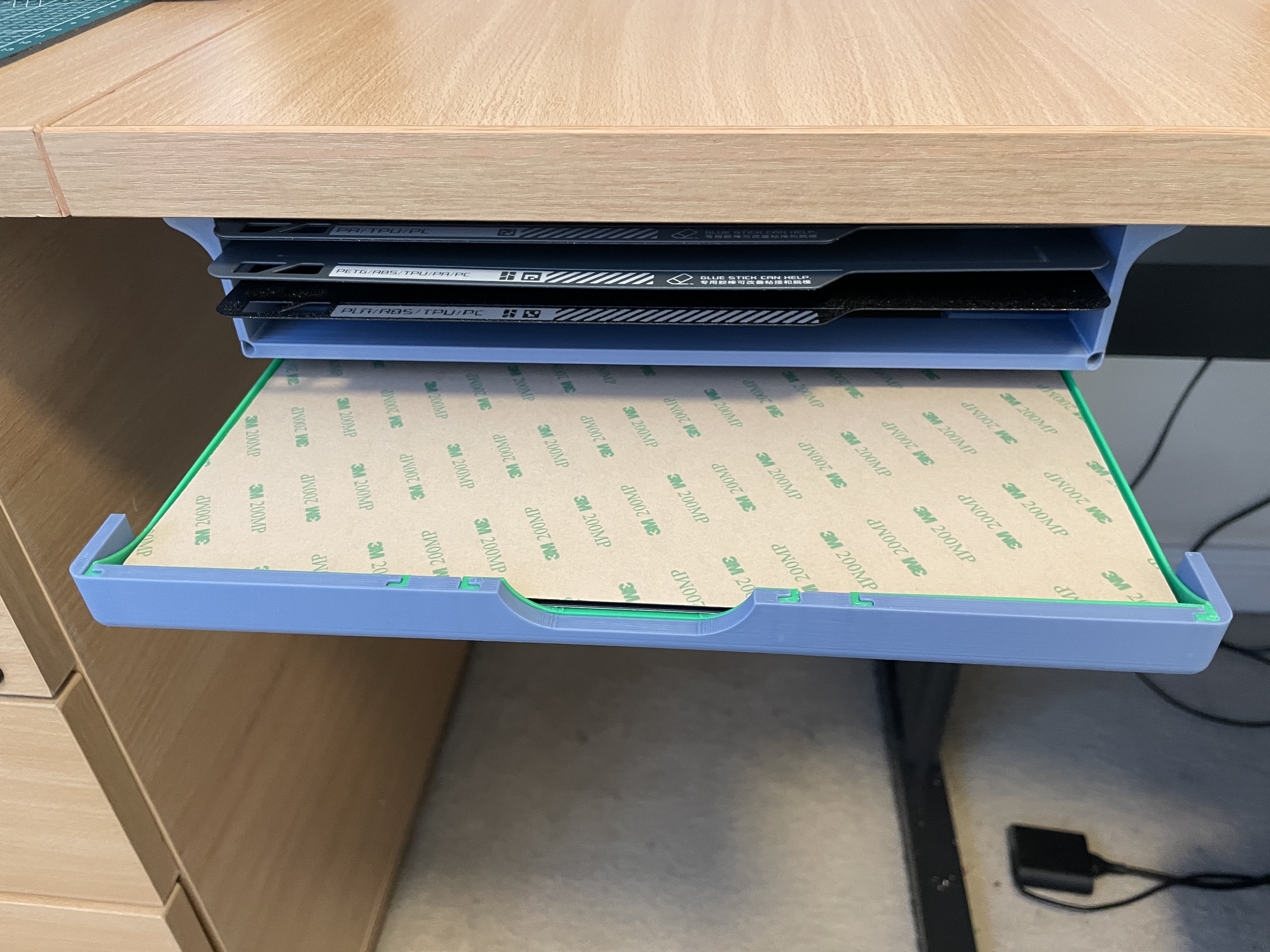

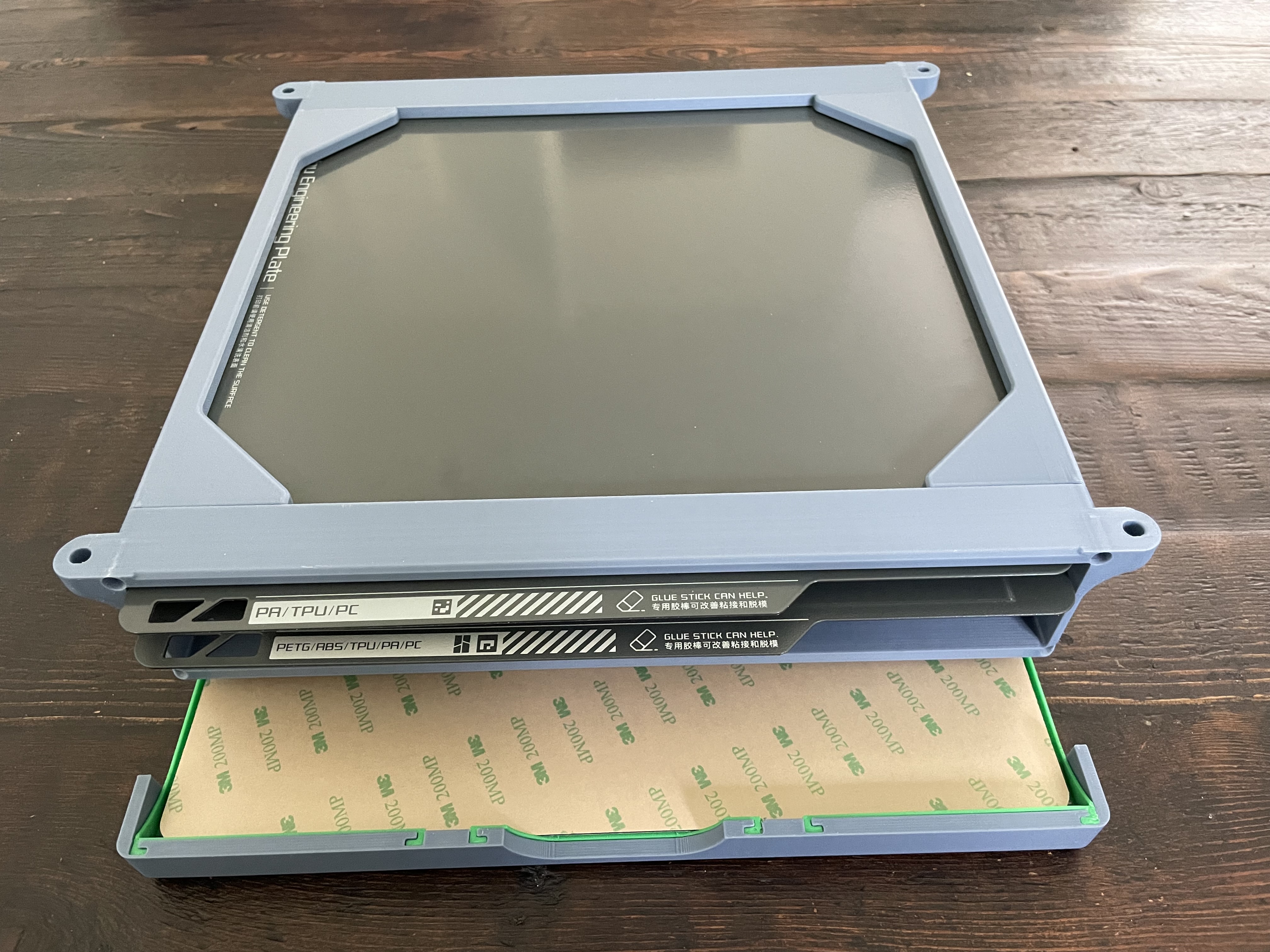

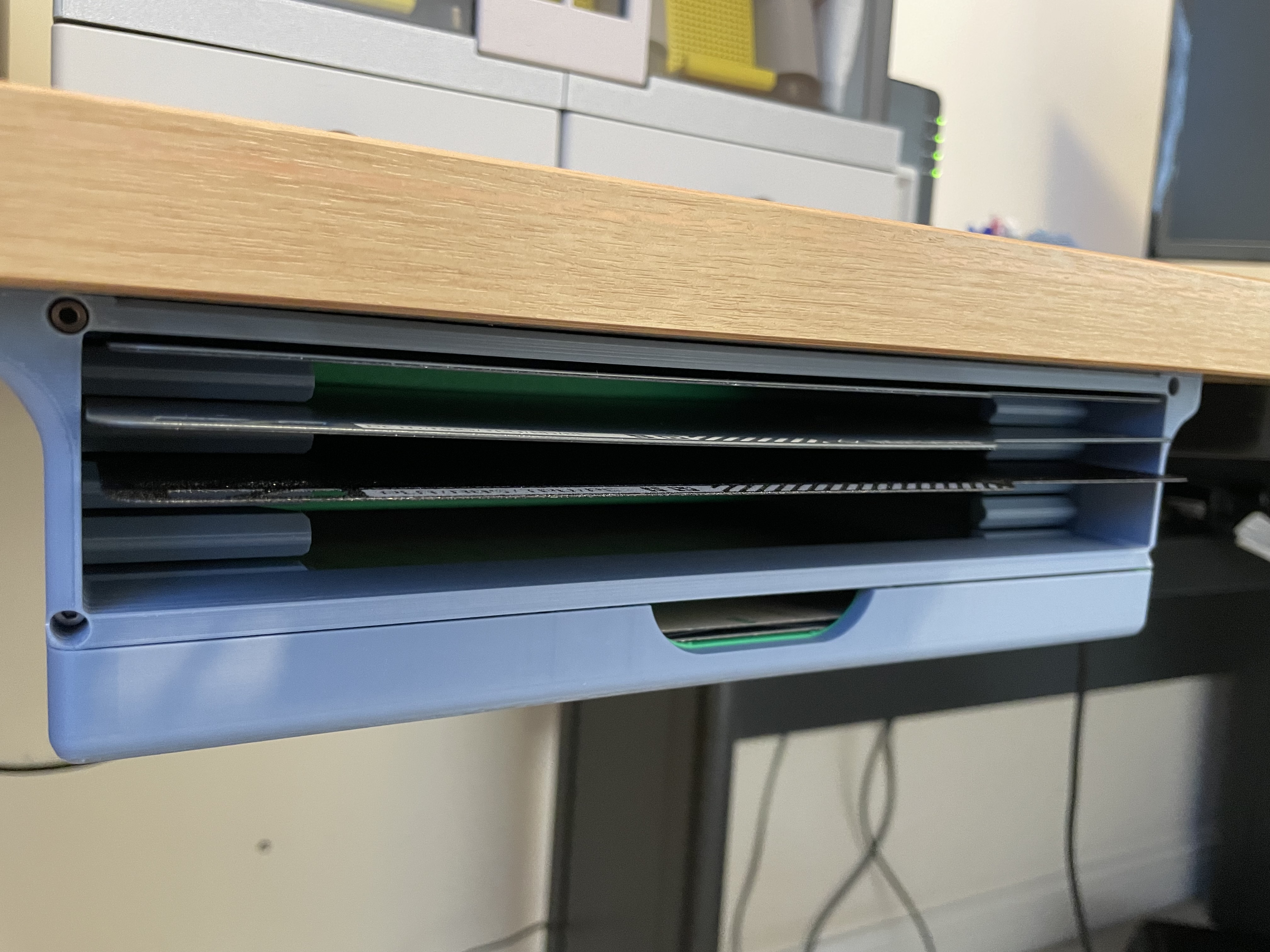

Bản phối lại từ "buildplate caddy" của cHaOt166, và bản thân nó cũng là bản phối lại từ mô hình của FrostyTheClownMan. Tôi đã bổ sung thêm nhiều giá đỡ trung tâm cho các tấm, dưới dạng các thanh ngang chạy dọc toàn bộ chiều rộng, một ngăn kéo cho các nhãn dán bề mặt build plate bổ sung, và cuối cùng là các tai gắn để gắn dưới bàn/dưới kệ. Tôi cũng đã chỉnh sửa các lỗ cho các bộ phận phía trước và phía sau để chấp nhận các đai ốc ren nhiệt (heatset inserts). Để lắp ráp mô hình này, bạn sẽ cần: * 8* đai ốc ren nhiệt M3 kích thước 5.7mm x 4.6mm
- 8* bu lông M3 x 16mm

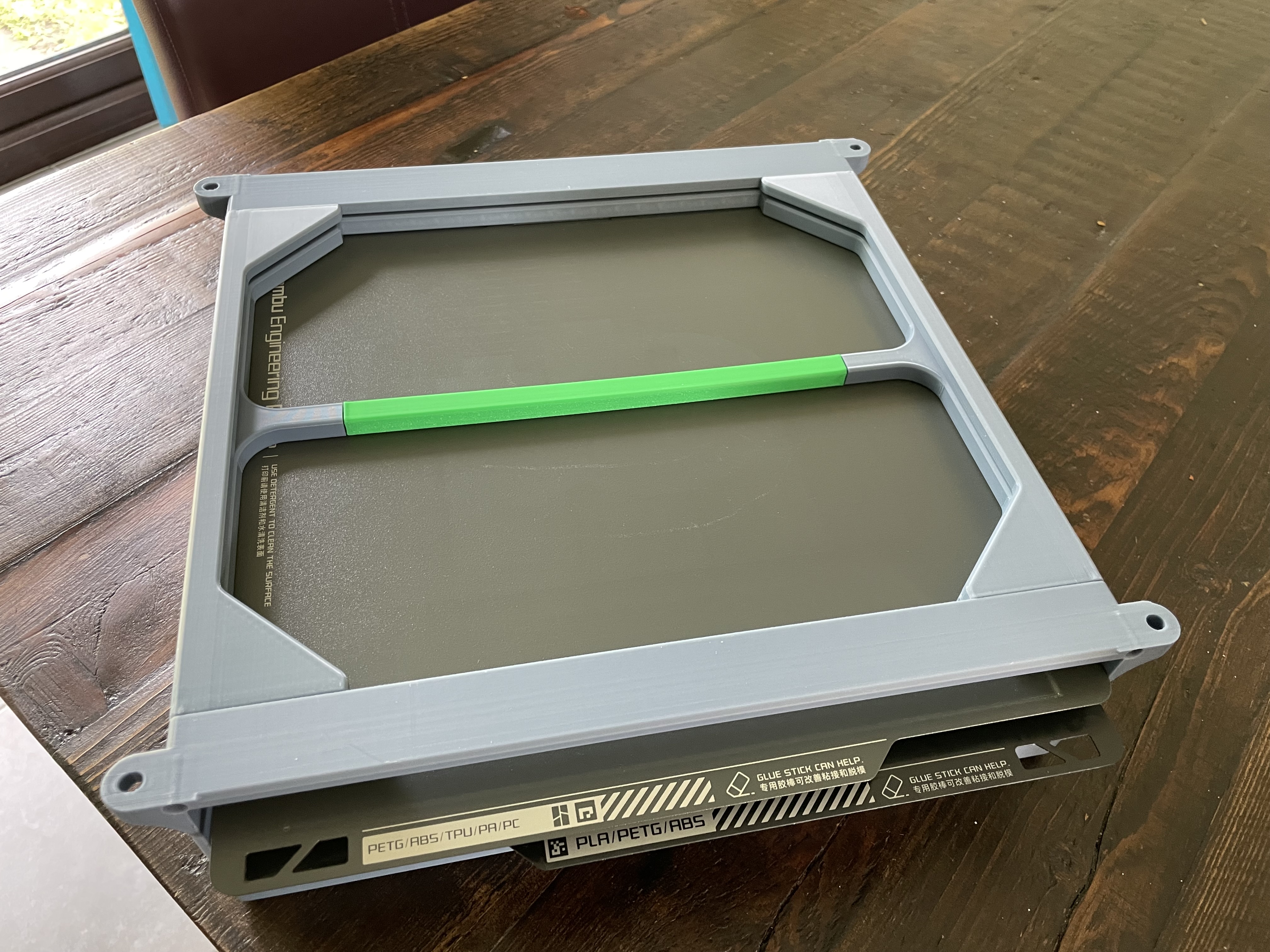

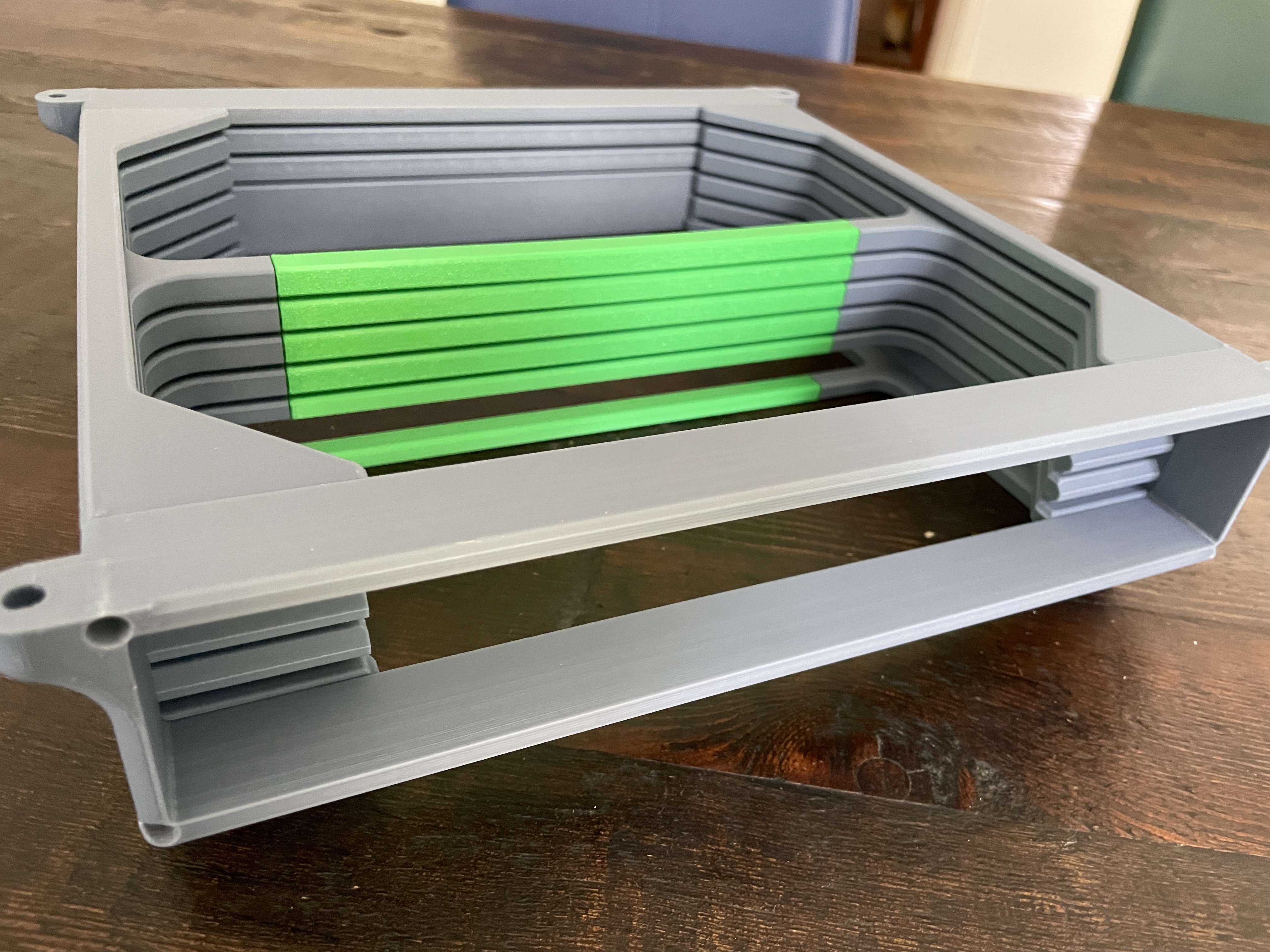

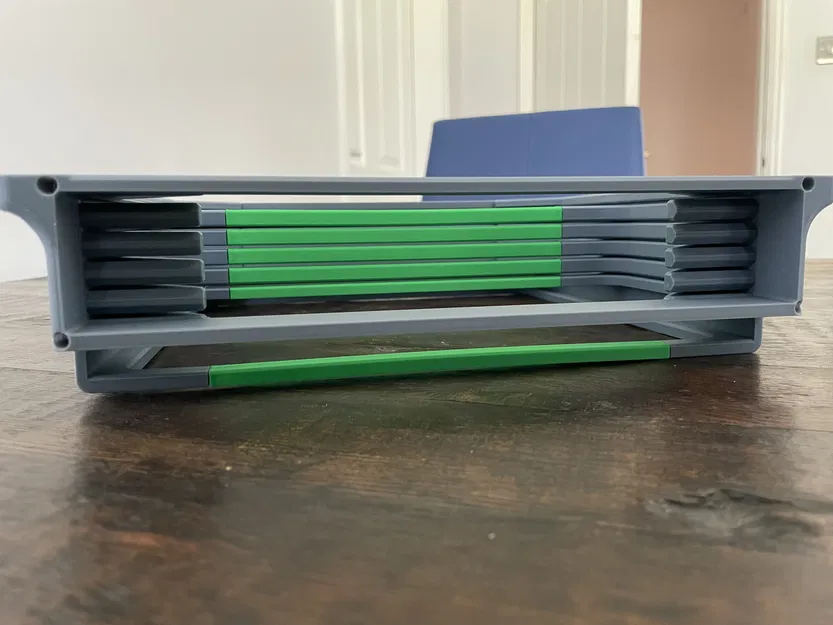

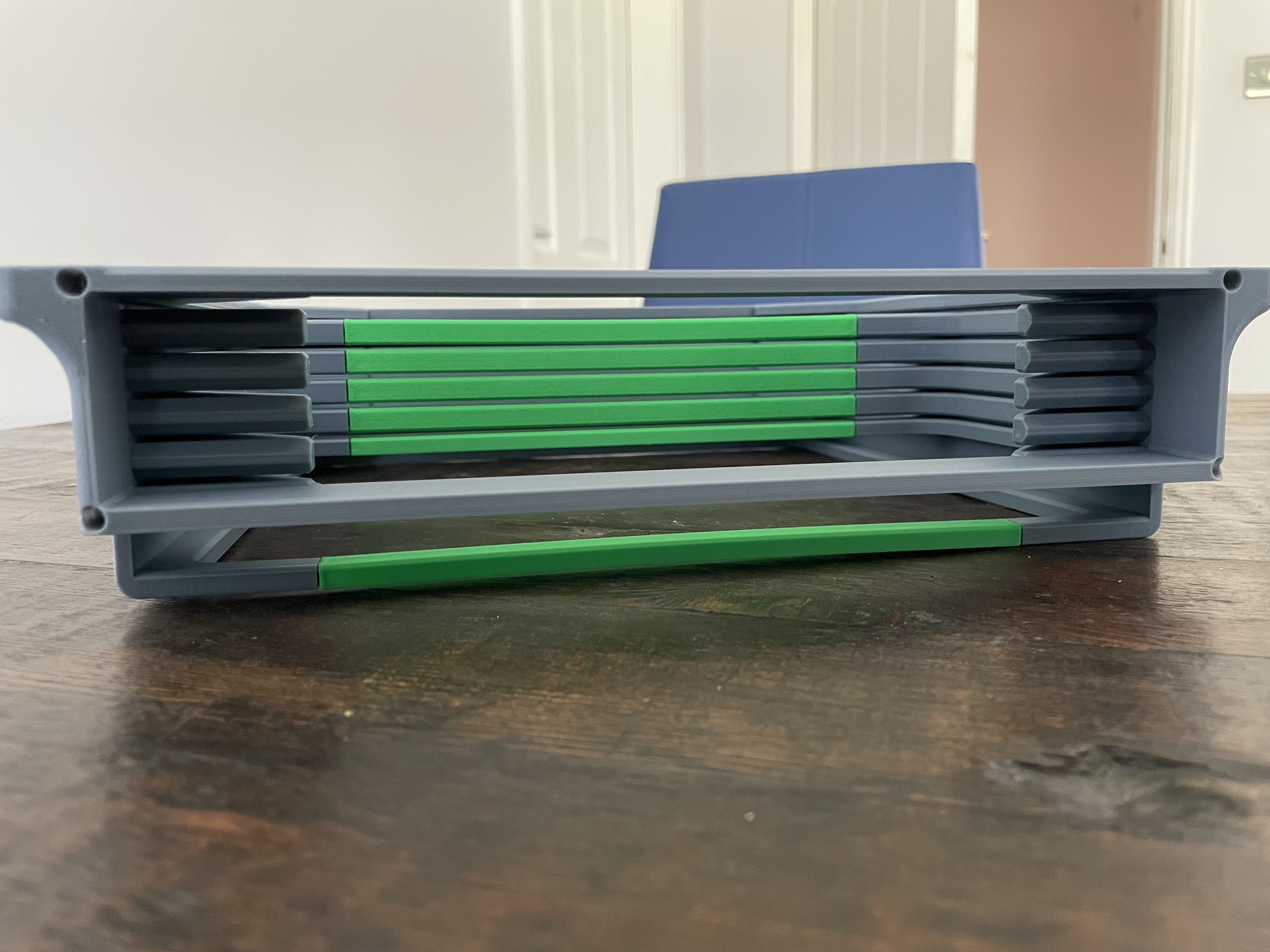

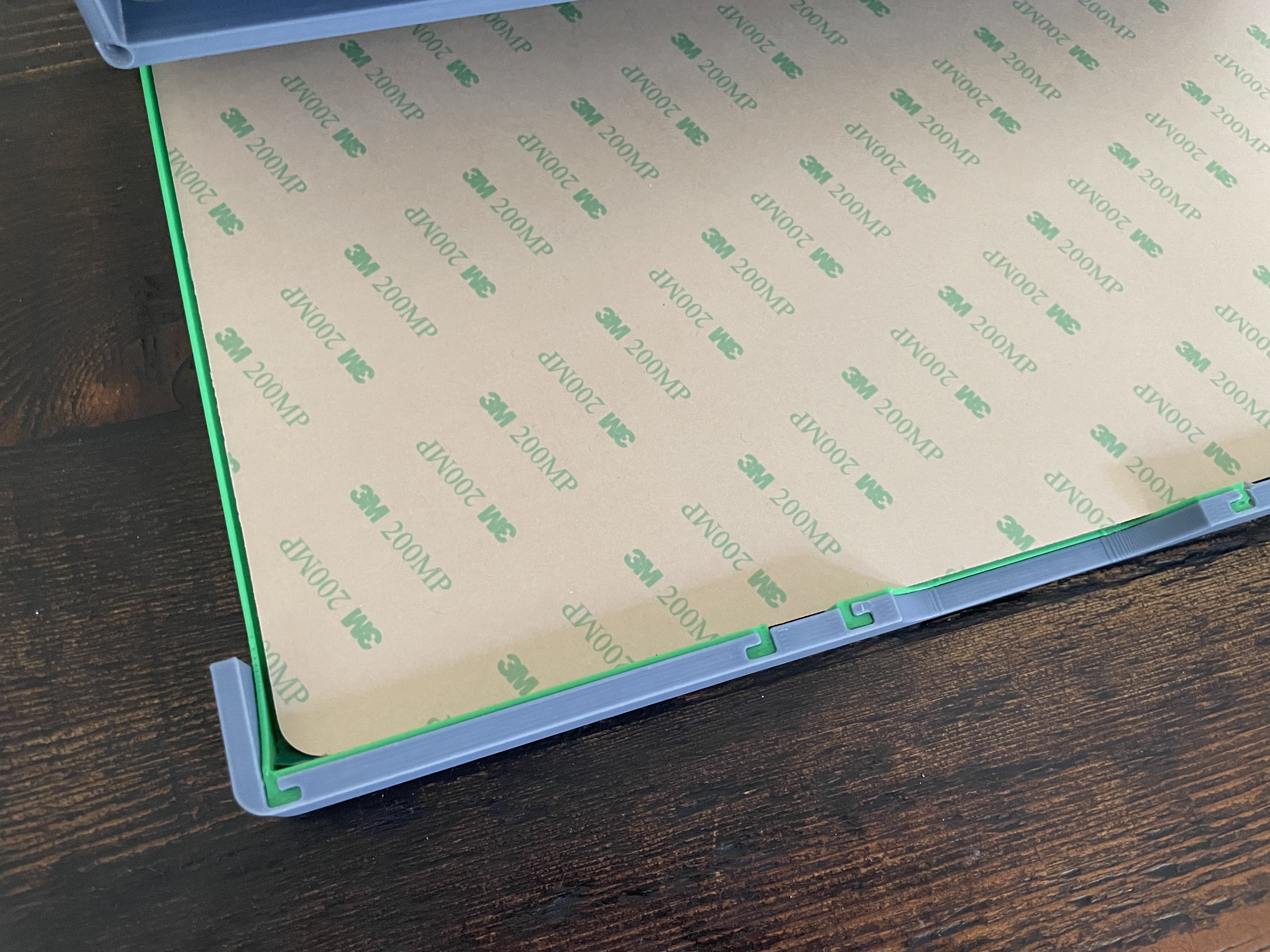

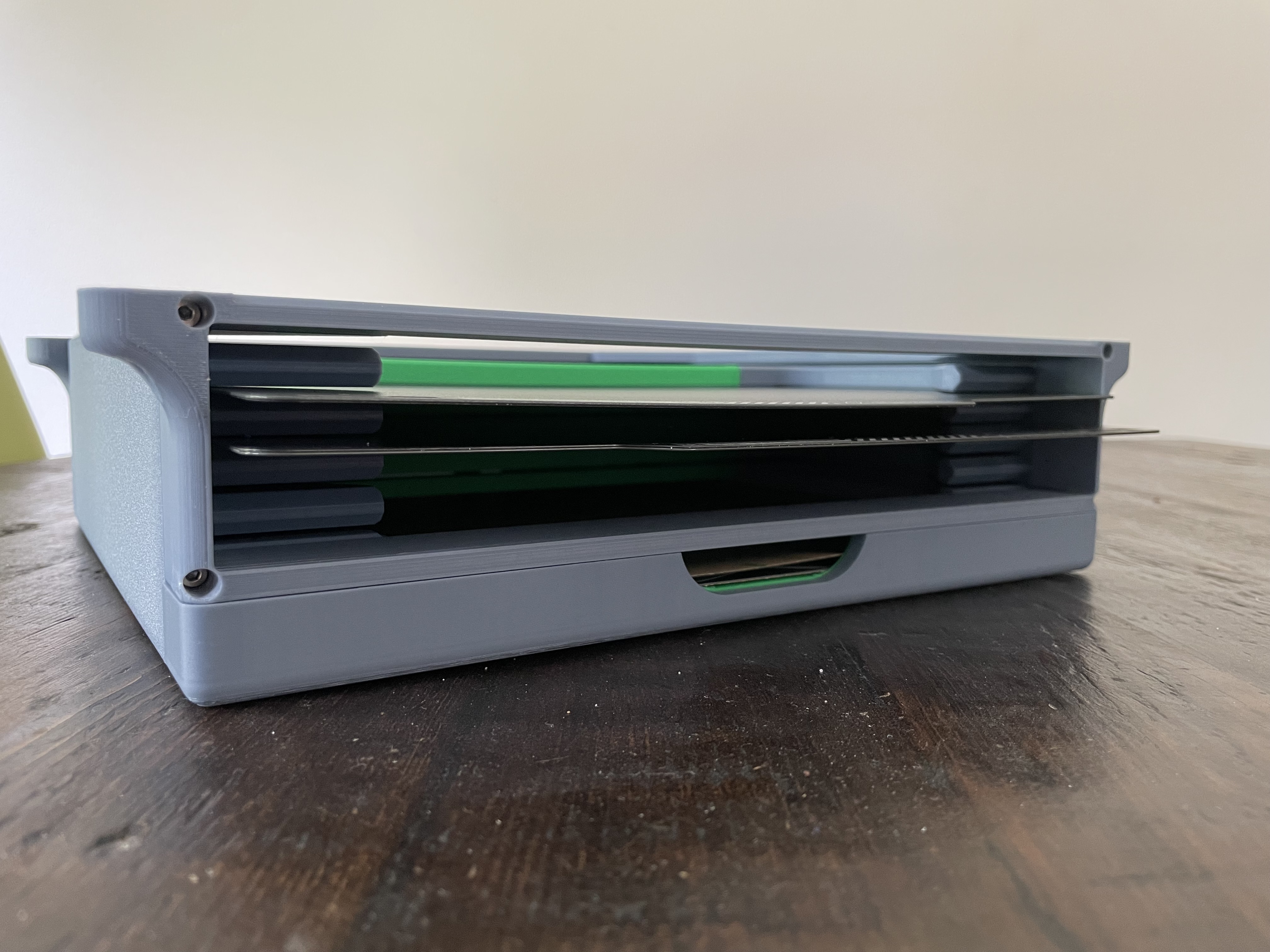

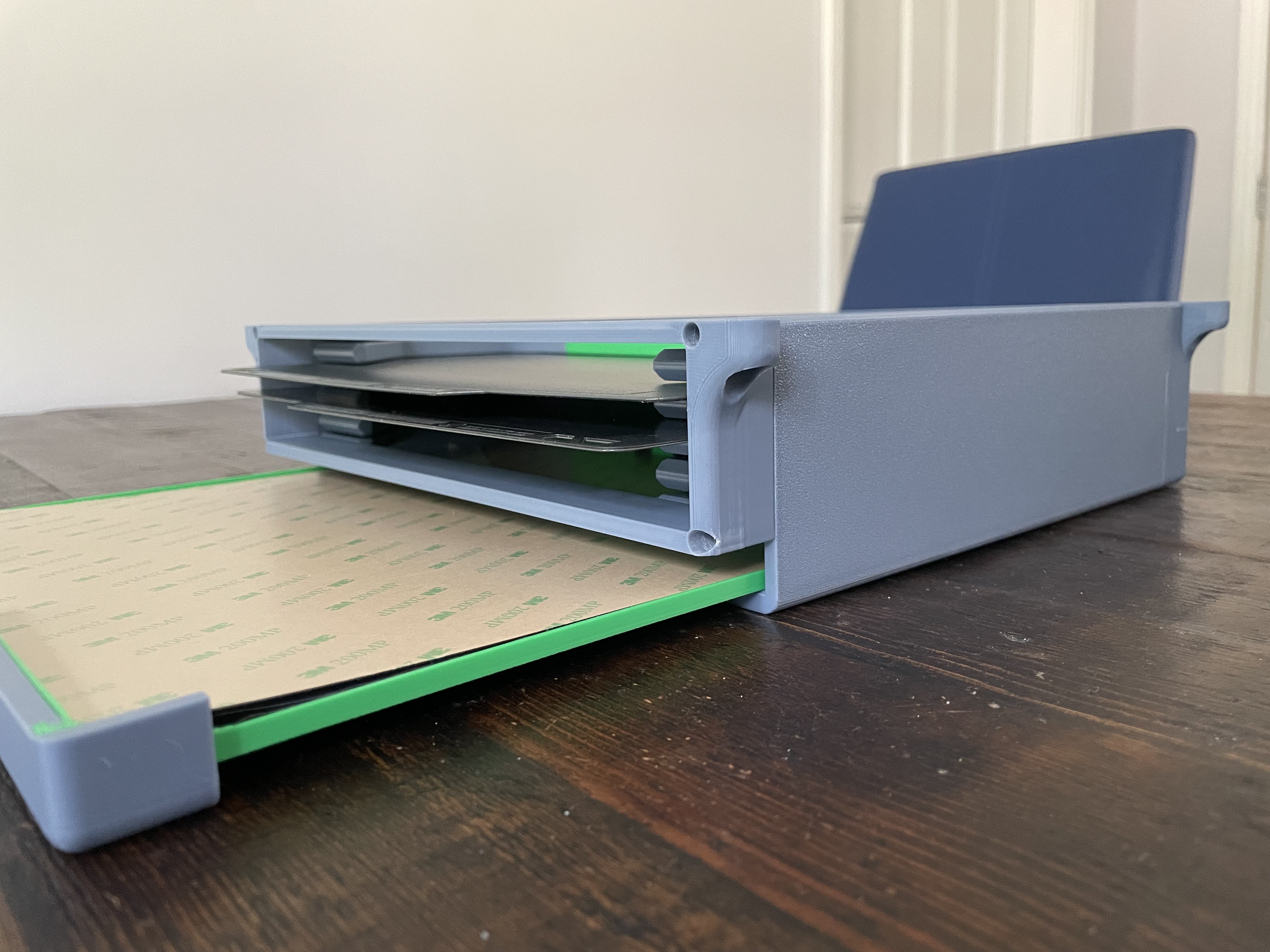

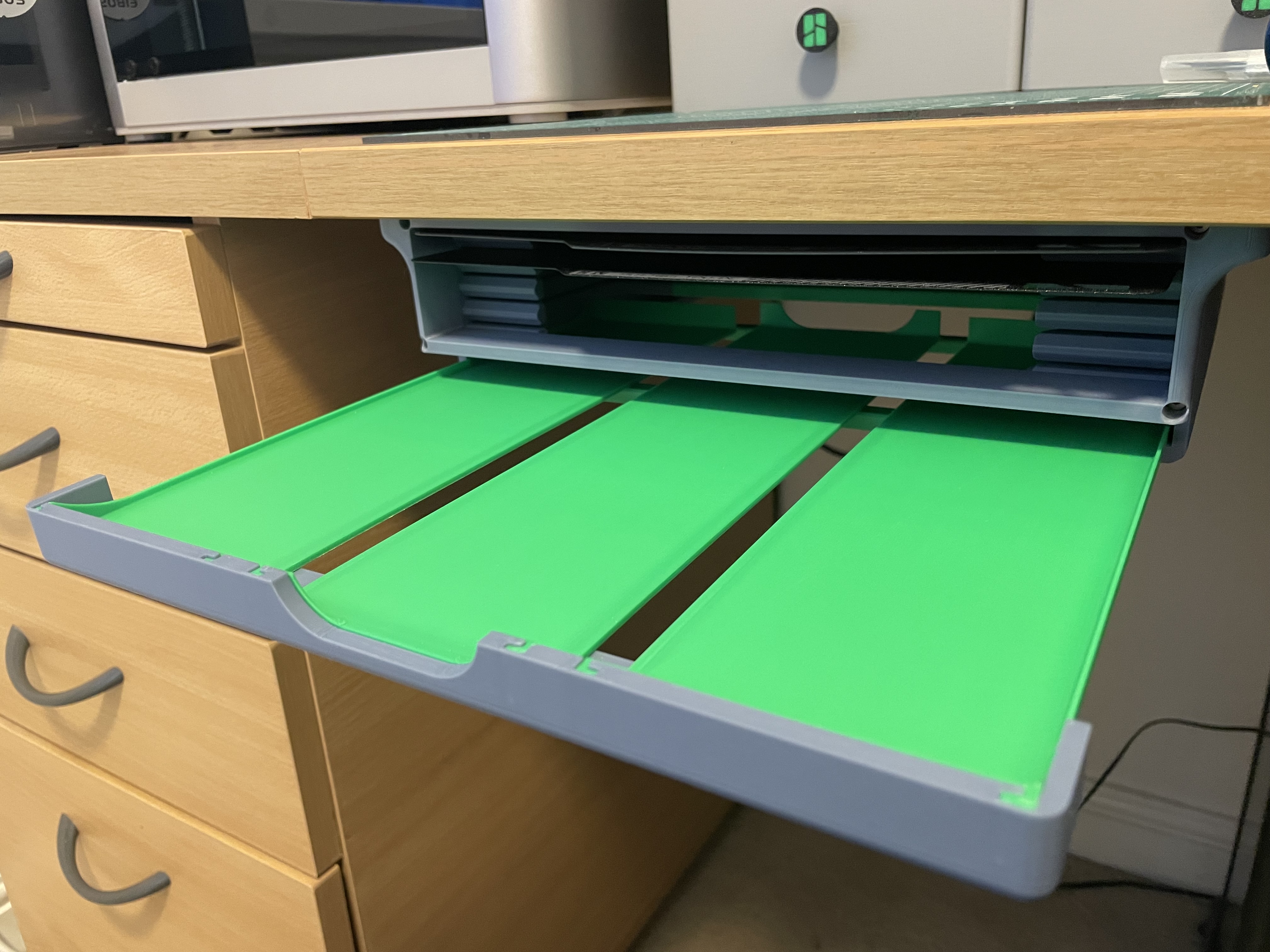

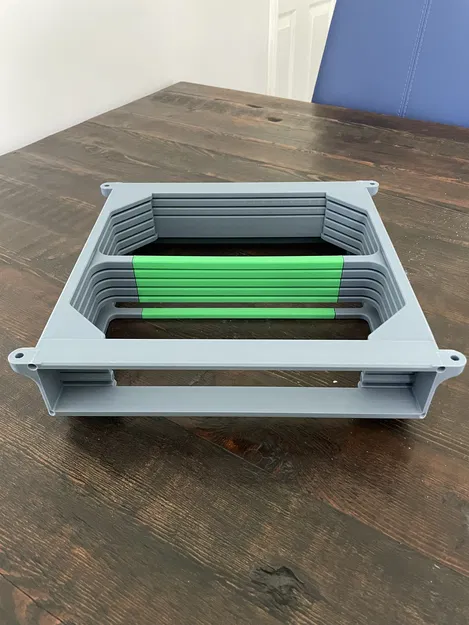

- 4* vít gỗ hoặc vít ván dăm M5 có chiều dài phù hợp với bề mặt lắp đặt của bạn. Bạn cần in mỗi tệp một lần, ngoại trừ các tệp thanh ngang (cross-member), bạn cần in 4* thanh ngang đầy đủ và 3* thanh ngang nửa. Tất cả các bộ phận đều được in với đầu phun 0.4mm và chiều cao lớp 0.2mm. Ngăn kéo lắp ráp với nhau từ 4 bộ phận và không cần keo. Các bộ phận lắp rất khít và có thể cần điều chỉnh theo dung sai của máy in của bạn. Có các khe hở giữa mỗi "thanh" của ngăn kéo, vì chúng sẽ không vừa trên build plate nếu lớn hơn, và khi lắp ráp thì đủ cứng cáp nên không cần thiết kế cách kết nối chúng. Khi lắp ráp thân chính, trước tiên hãy nối hai bên bằng các thanh ngang trước khi gắn các bộ phận phía trước và phía sau. Lắp ráp chỉ cần đẩy vào và cũng khá khít. Vị trí của các thanh ngang đầy đủ và nửa sẽ hiển thị rõ từ hình dạng của chỗ lõm tương ứng. Các thanh ngang có màu xanh lục trong ảnh của tôi, nên chúng dễ nhìn thấy, và để rõ ràng thì bốn khe phía trên của cột trung tâm các thanh ngang là các thanh ngang đầy đủ. Hai khe phía dưới là các thanh ngang nửa, cũng như thanh ngang ở phía trước đỡ phần trước của ngăn kéo. Các thanh ngang nửa nên có mặt phẳng, mặt không vát, ở phía dưới. Tôi đã đính kèm các tệp STL và STEP để mô hình có thể dễ dàng điều chỉnh dung sai nếu cần. Tôi hy vọng một số bạn thấy cái này hữu ích, và tôi rất muốn xem sản phẩm của các bạn.
Thông số in
- Định dạng
- stepstl
- Số file mô hình
- 12
- Tổng dung lượng
- 6 MB
- File lớn nhất
- 1,7 MB
