Mặt nạ Bahtinov cho Celestron NexStar 127SLT

Đây là mặt nạ Bahtinov (Wikipedia) dành cho Celestron NexStar 127SLT giúp lấy nét kính thiên văn dễ dàng hơn để có hình ảnh rõ nét nhất. Điều này đặc biệt quan trọng đối với chụp ảnh thiên văn.

Mặt nạ này được tạo ra bằng công cụ tạo trực tuyến này với các cài đặt sau để phù hợp với kính thiên văn:

• Focal Length: 1500mm
• Outer Diameter: 147mm
• Inner Diameter: 40mm
• StemWidth : SlitWidth = 1:1
• Use 3rd order spectrum: Disabled
• Bahtinov Factor: 150
• inW: 2mm (với ID, tạo ra đường kính vật cản trung tâm là 44mm)
• outW: 10mm (với OD, tạo ra đường kính khẩu độ là 127mm)
• Rounding: Disabled

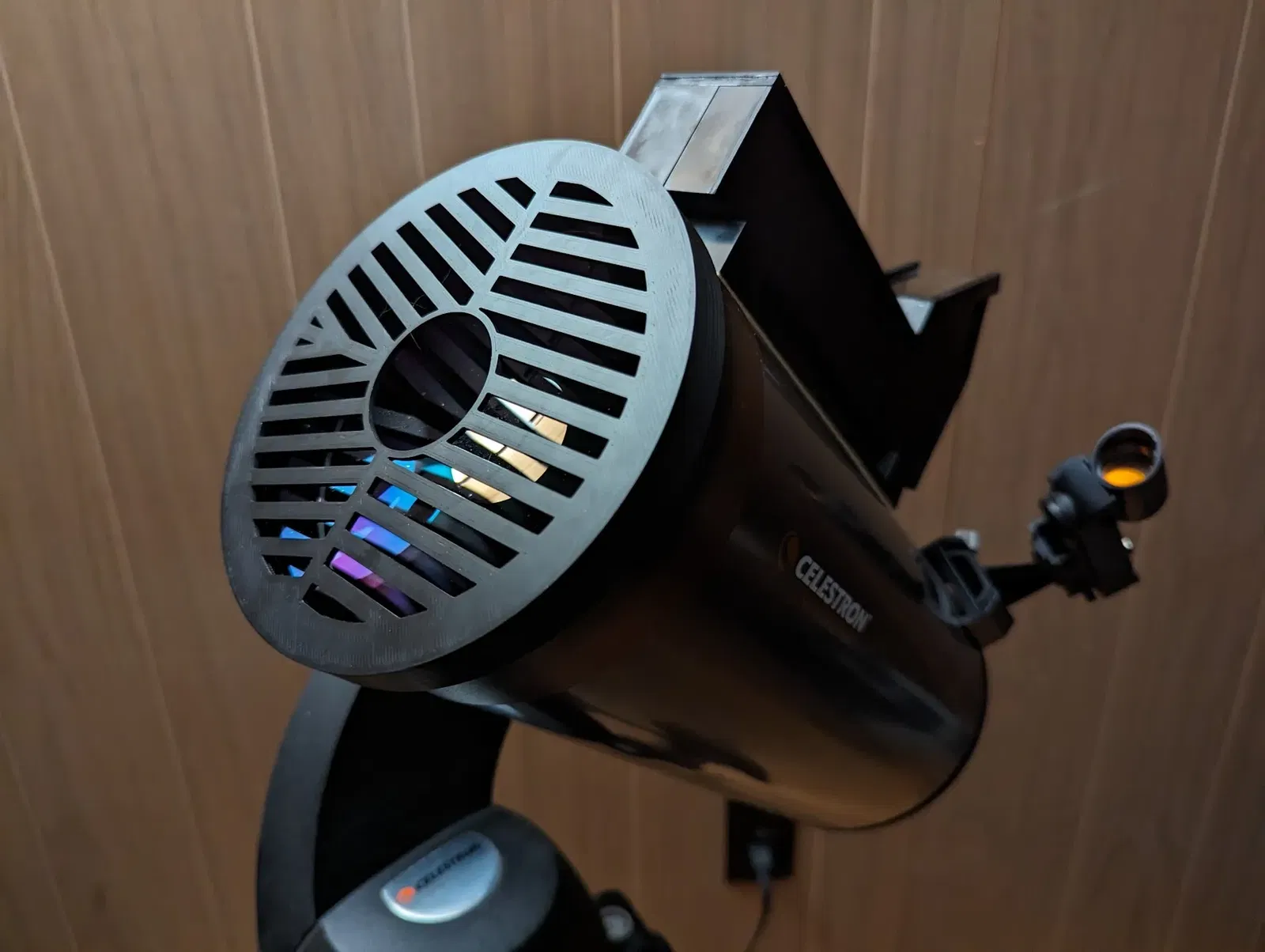

Tôi đã sử dụng FreeCAD để chuyển đổi SVG thành mô hình và thêm một cái vành xung quanh nó. Nó lắp khá lỏng nên rất nhanh để gắn và tháo ra. Thêm một dải vải nỉ mỏng sẽ làm cho nó vừa khít, giống như nắp ống kính nguyên bản.

Đây là lần đầu tiên tôi sử dụng phần mềm CAD và tự tạo, chứ đừng nói đến việc sử dụng, một mặt nạ Bahtinov. Tôi chắc chắn còn có thể cải thiện, nhưng tôi hài lòng với kết quả này và muốn chia sẻ nó. Có lẽ, nếu bạn không có NexStar 127SLT, bạn sẽ muốn tìm hoặc tạo một mặt nạ khác dành riêng cho kính thiên văn của mình.

Kích thước:

• Đường kính: 151mm ngoài, 147mm trong
• Chiều cao: 15mm tổng cộng, vành trong 13mm
• Độ dày mặt và vành: 2mm (giống như nắp ống kính nguyên bản)

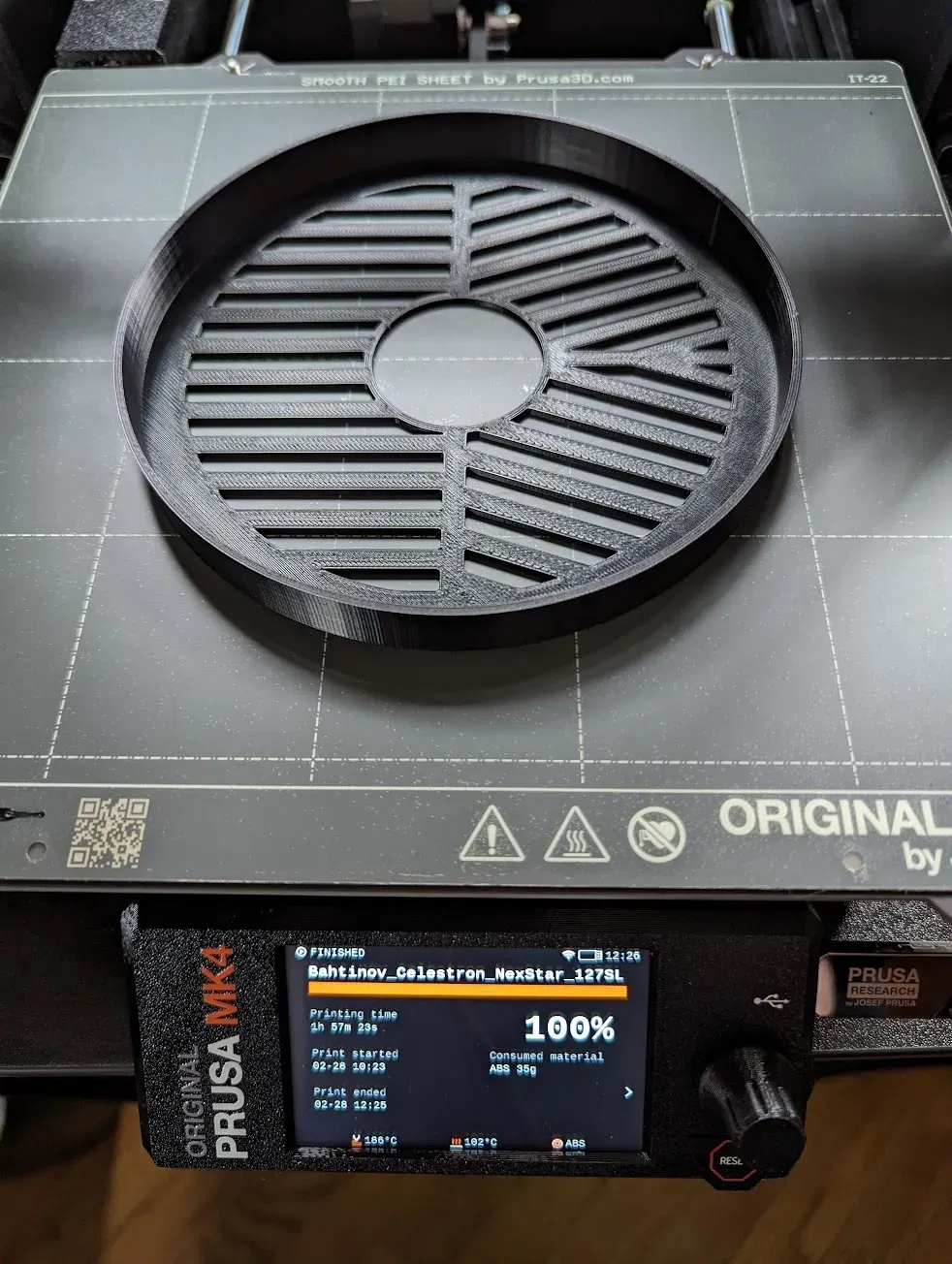

Chi tiết in:

• Prusa MK4 với đầu phun 0.4mm, không có vỏ máy
• IC3D ABS (vì đó là sợi nhựa đen duy nhất tôi có)
• Đầu phun 250C, khay 110C, quạt tắt
• Lớp 0.2mm (cài đặt cấu trúc)
• Input Shaper
• 1h 57m
• 35g, 14.25m
