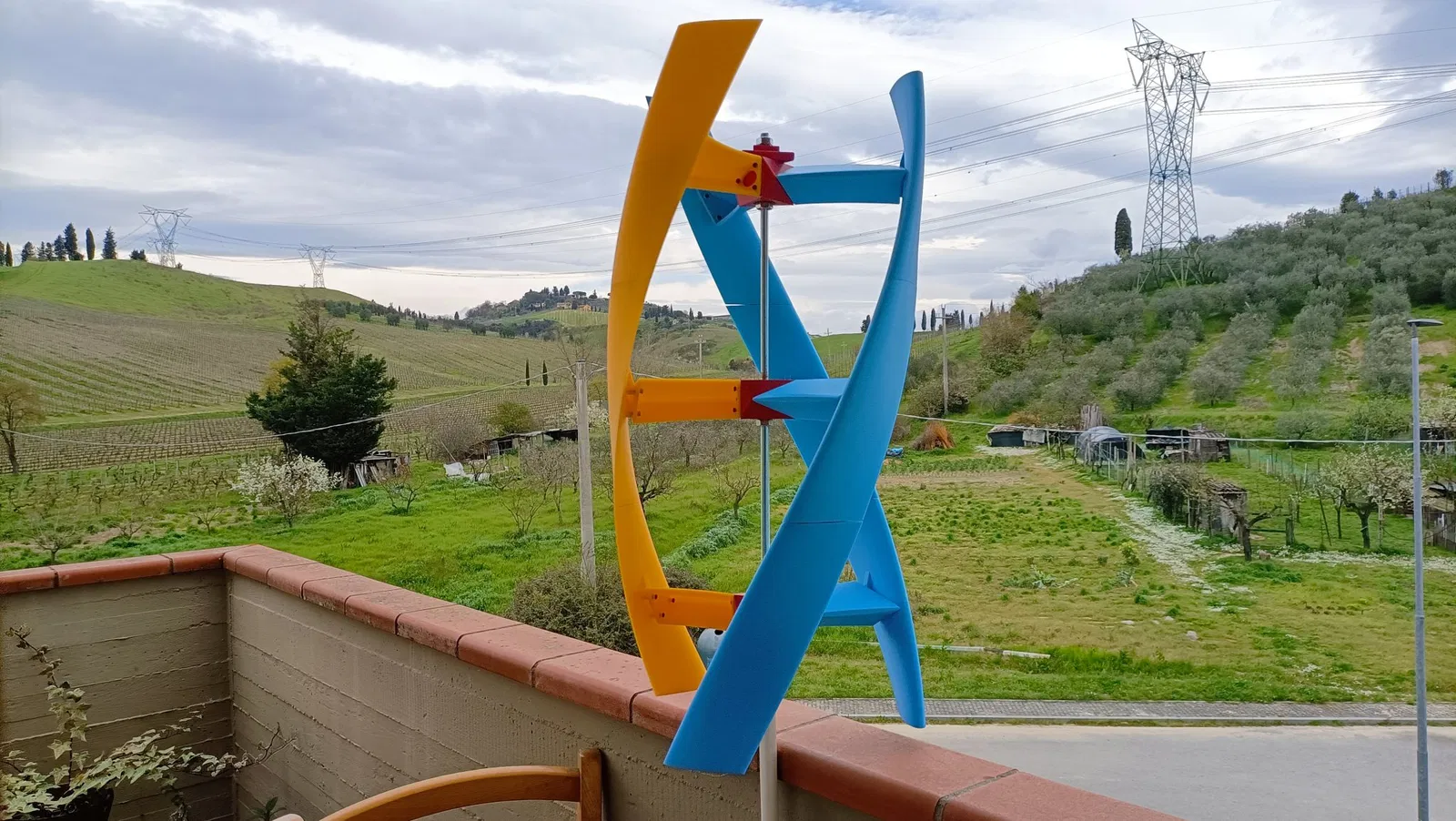

Dự án Tuabin Gió Trục Dọc Aeolus V2.2
Đây là phiên bản thứ ba của dự án tuabin gió trục dọc Aeolus V2.2, được lấy cảm hứng và chỉnh sửa từ dự án Aeolus. Mô hình yêu cầu nhiều giờ in và cần sử dụng hỗ trợ. Dự án đã được cập nhật với các bộ phận mới như nắp che mưa và bộ chuyển đổi hỗ trợ cho các kích cỡ thanh ren khác nhau, cùng với việc sử dụng ổ bi lớn hơn và vật liệu PETG cho các bộ phận chịu lực.
Mô tả

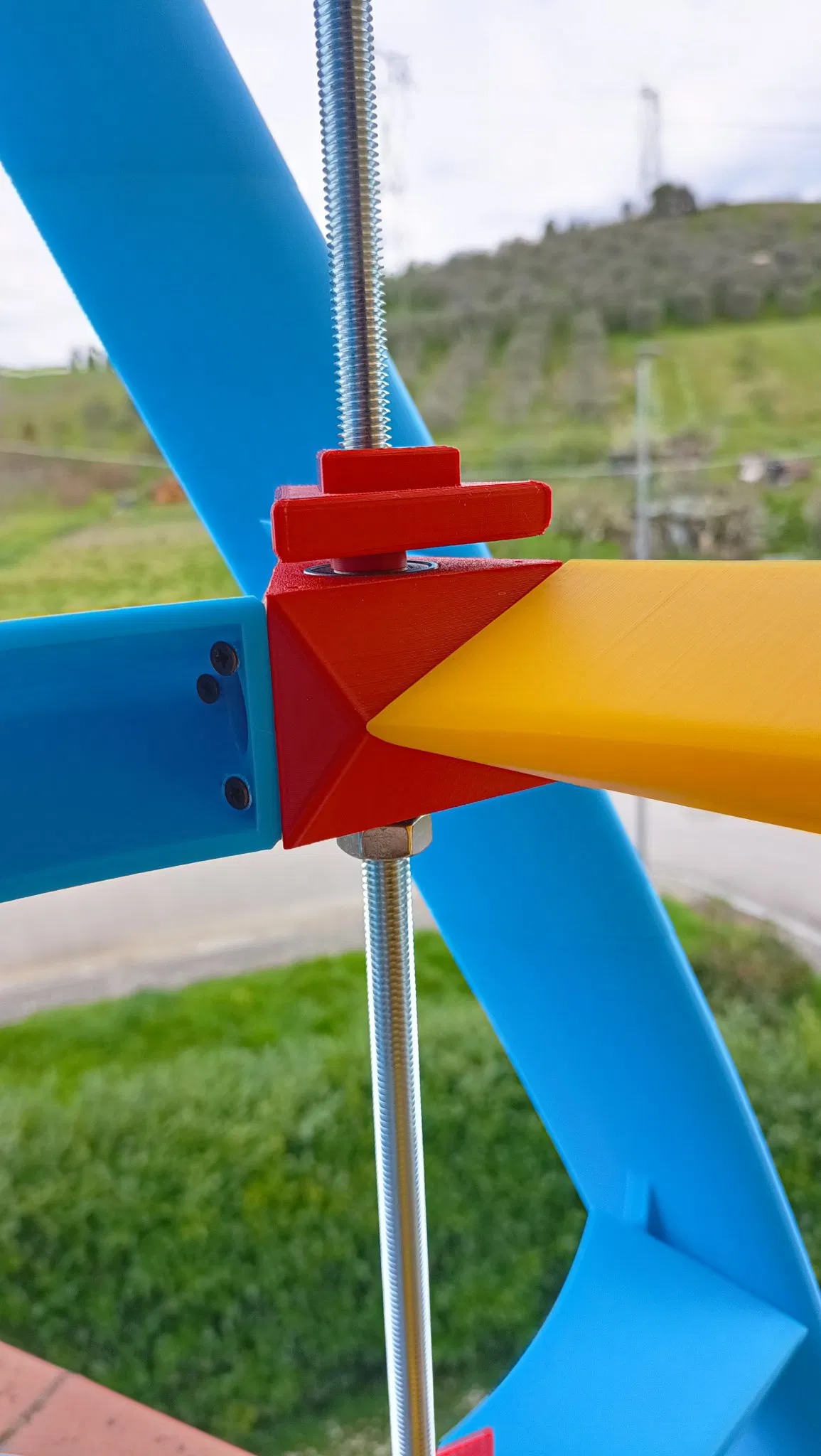

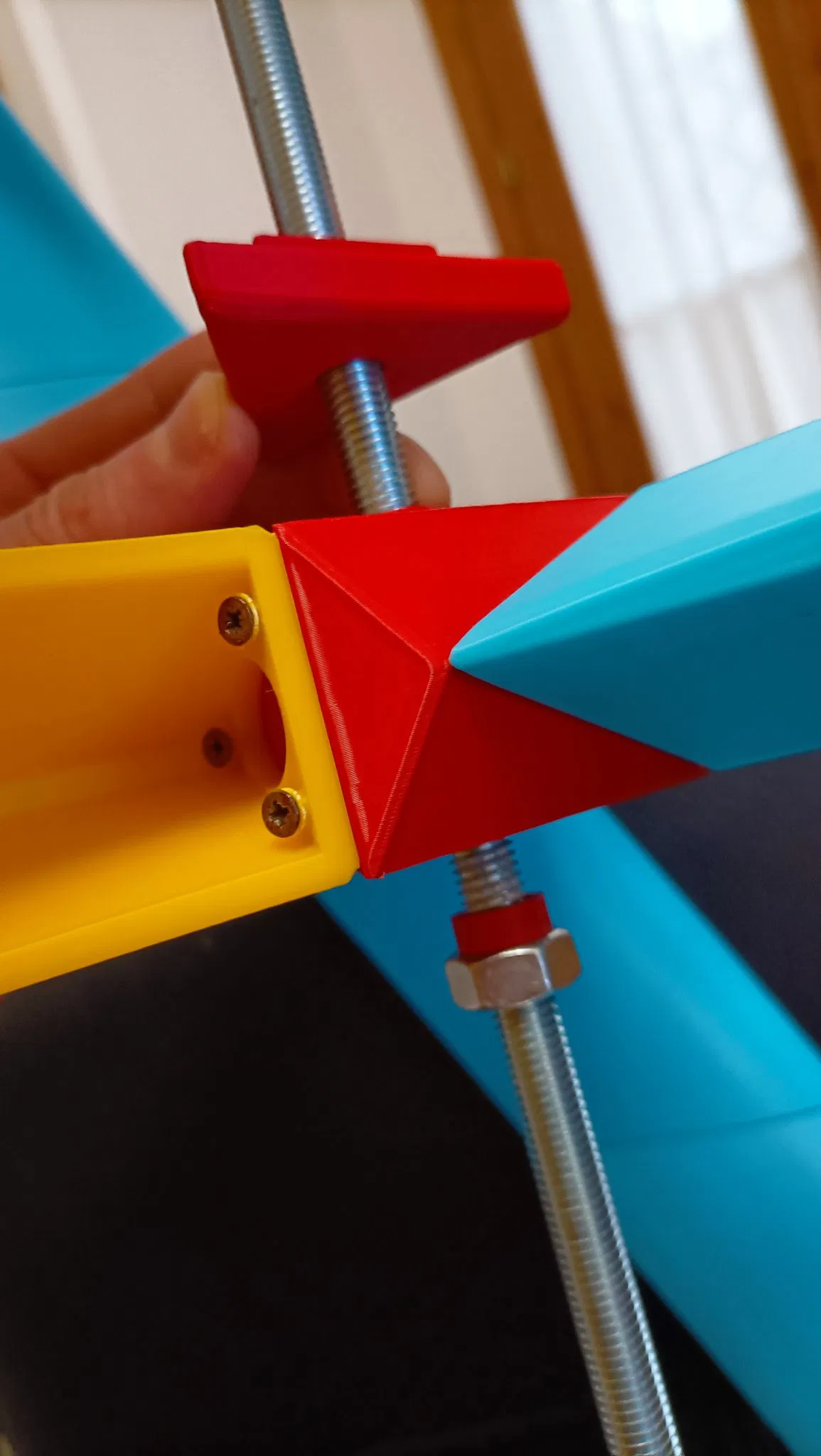

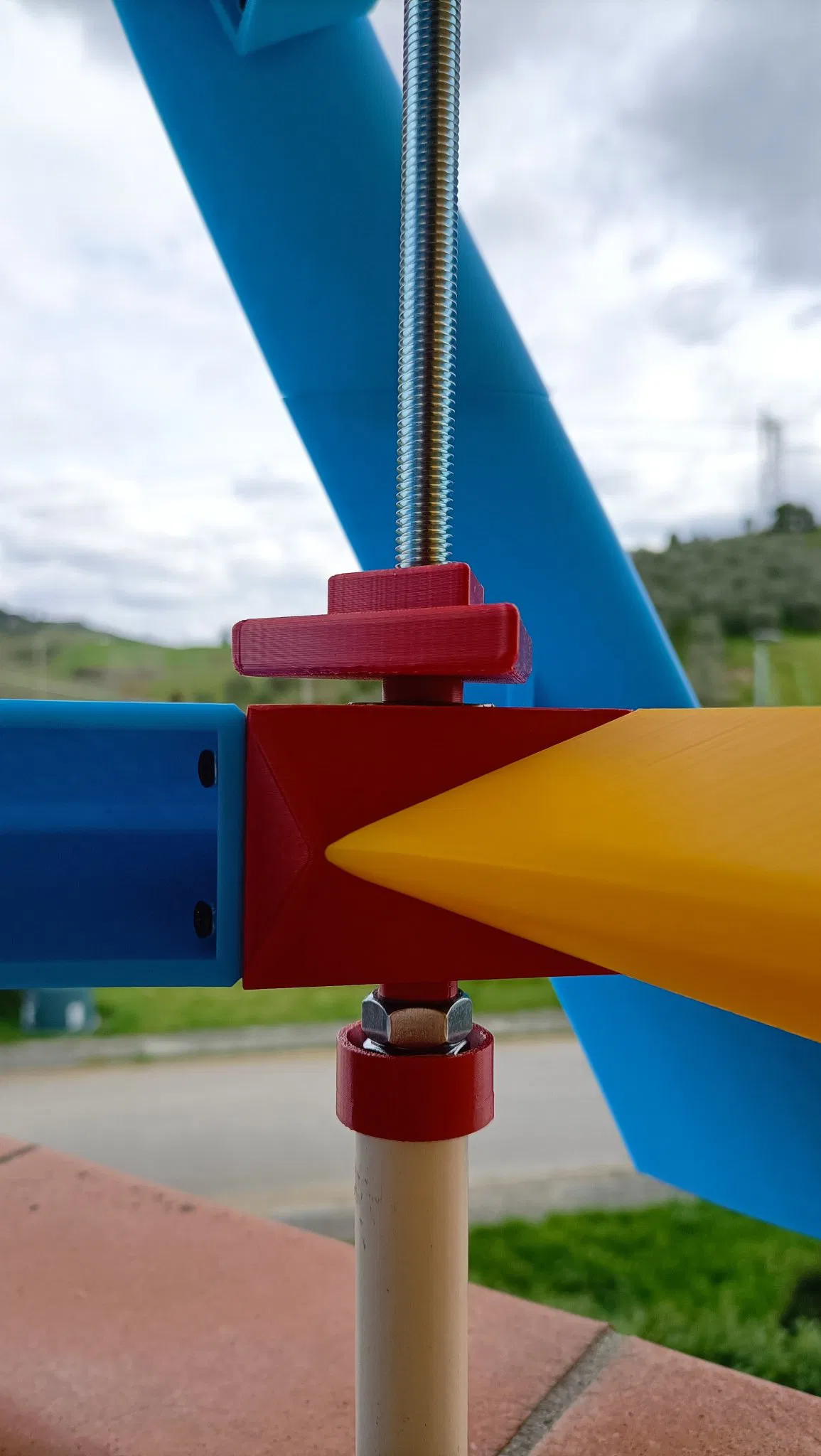

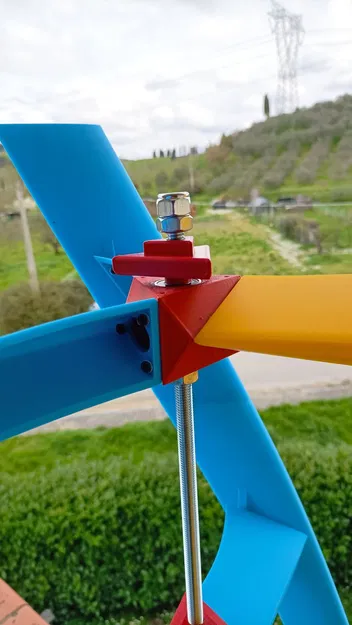

Mô tảPDF Đây là phiên bản thứ ba của chiếc tuabin gió trục dọc của tui. (V.A.W.T.) Phiên bản thứ ba này được lấy cảm hứng và chỉnh sửa hoàn toàn từ dự án Aeolus. Trong tương lai, tui sẽ đăng thêm các thay đổi khác sau khi thực hiện các bài kiểm tra vận hành đầu tiên với gió. Dự án này cần nhiều giờ in, trong lúc in tui luôn dùng hỗ trợ. Tui sẽ sớm thêm nhiều ảnh có phần hỗ trợ hơn. Thử in cái này đi rồi cho tui biết nếu có đề xuất nào để cải thiện dự án nha! https://youtu.be/g2l9xdrOMJU ##### CẬP NHẬT DỰ ÁN [ 17/09/2024 ] Đã thêm bộ chuyển đổi hỗ trợ trung tâm có thể in cho thanh ren M8 và ống kim loại. [ 18/09/2024 ] Đã thêm nắp che mưa phía trên cho ổ bi. [ 07/05/2025] * Đã thêm bộ chuyển đổi hỗ trợ trung tâm có thể in cho thanh ren M10 và ống kim loại, và ổ bi lớn hơn.
- Các bộ phận màu đỏ được in bằng PETG để chịu lực tốt hơn

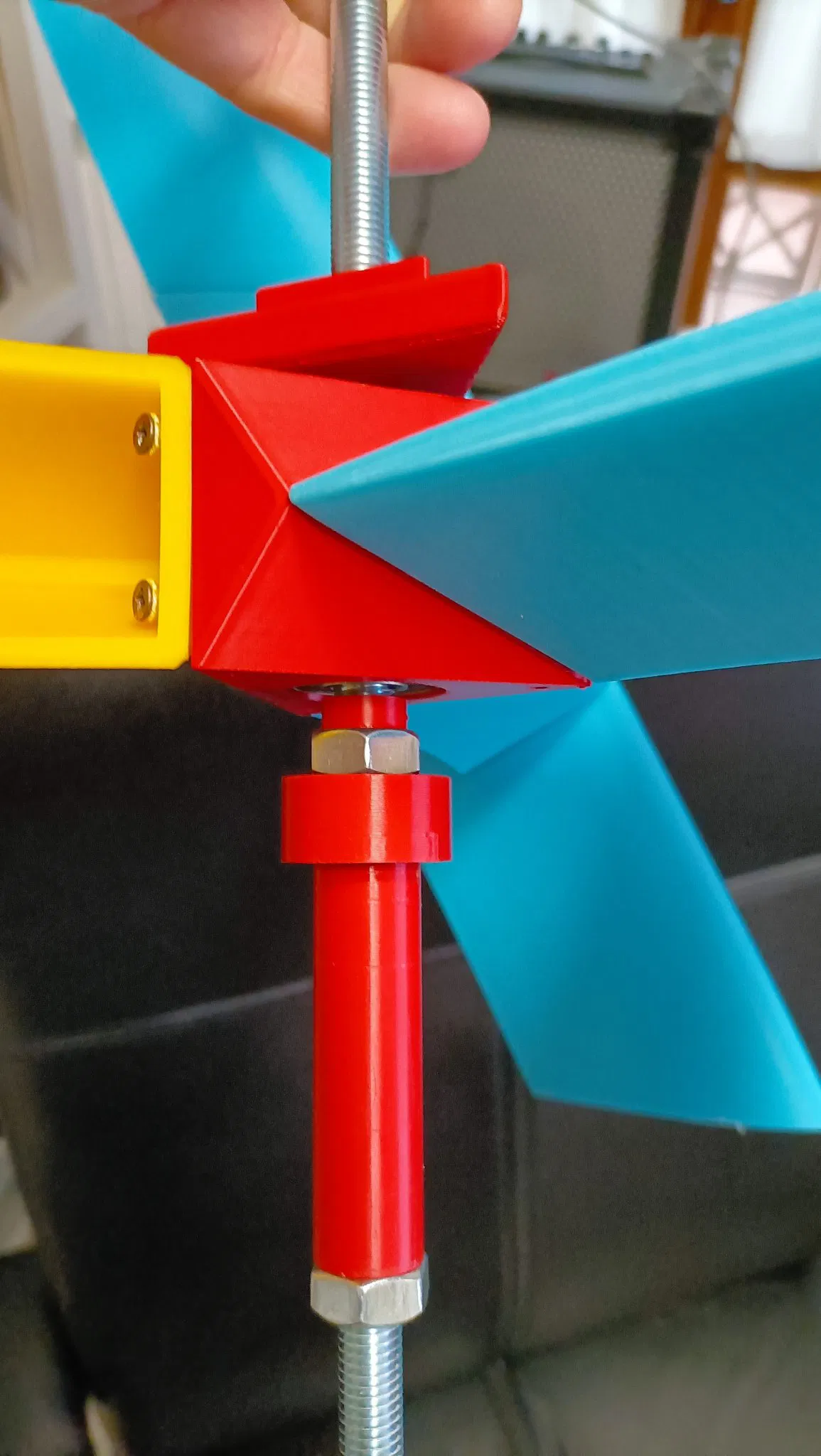

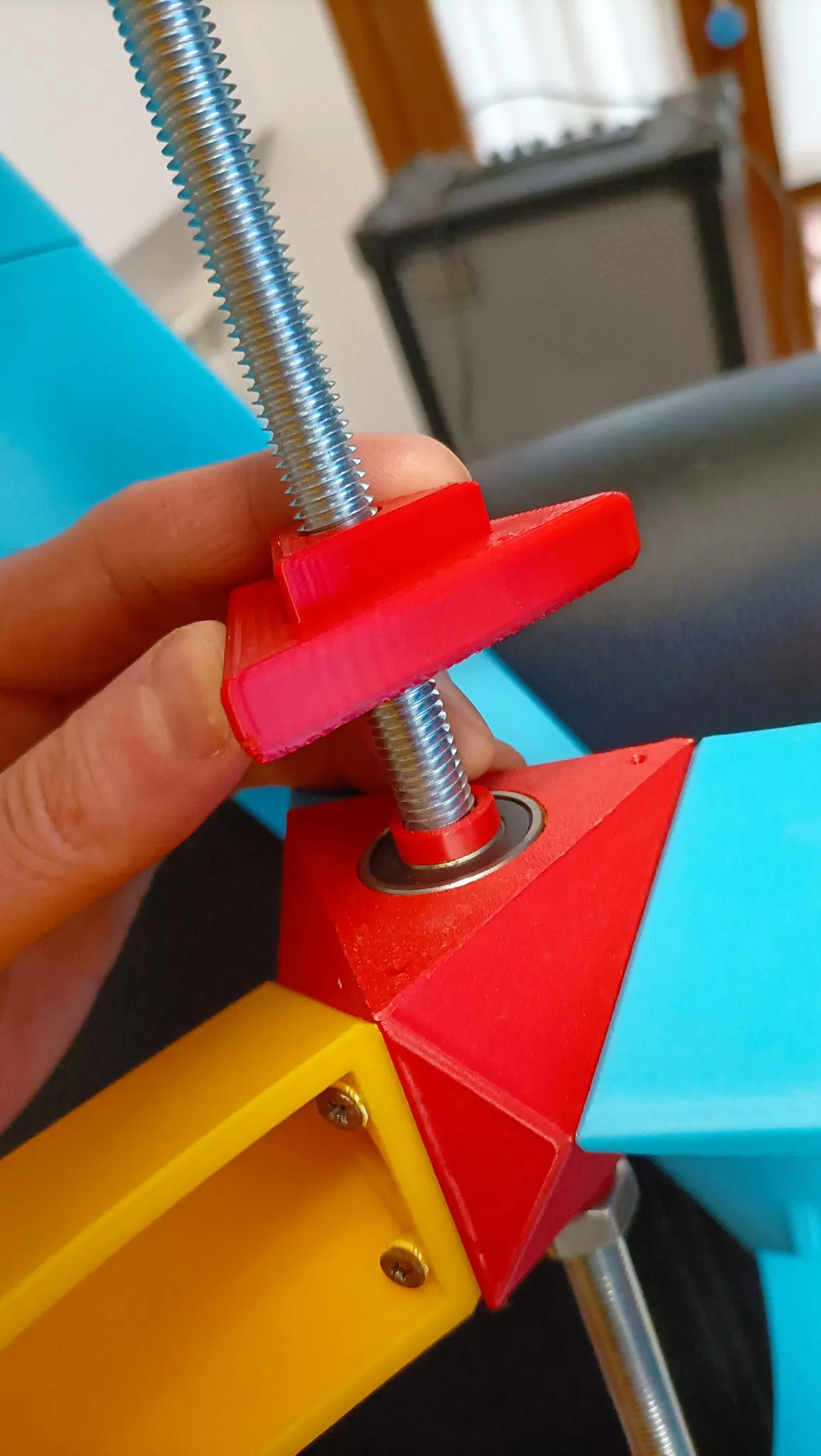

- 6 cái ổ bi 6000-2RS mới, ổ bi, 10mm x 26mm x 8mm ##### Phần cứng mới cần thiết Tui đã tính toán dung sai trong mô hình này rồi, nhưng bạn có thể cần điều chỉnh tùy theo máy in của mình. Phần trung tâm giờ được thiết kế cho ổ bi 10 mm x 26 mm x 8 mm, Ổ bi https://www.amazon.it/dp/B092QNFKMB?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1 Một thanh ren M10 mới dài ít nhất 80 cm.
