Project Aeolus: Tua-bin gió trục dọc V2
Phiên bản thứ hai lớn hơn của tua-bin gió trục dọc in 3D Project Aeolus, kết hợp chức năng và vẻ đẹp để khuyến khích sử dụng năng lượng sạch. Thiết kế mô-đun cho phép in dễ dàng và có thể mở rộng.
Mô tả
Lưu ý: Vui lòng xem thêm tại https://www.kickstart-design.com cho các yêu cầu thiết kế sản phẩm. Có trụ sở tại Milwaukee, Wisconsin, Kickstart Design LLC là một công ty phát triển sản phẩm mà tôi đồng sở hữu/vận hành. Chúng tôi cung cấp nhiều loại dịch vụ giúp những người sáng tạo biến dự án của họ thành sản phẩm có thể sản xuất.
Bạn cũng có thể xem blog của tôi tại https://www.kickstart-design.com/blog
Đây là phiên bản thứ hai của tua-bin gió trục dọc của tôi. (V.A.W.T.) Tôi đã gọi VAWT này là Project Aeolus, theo tên vị thần gió Hy Lạp. Mục tiêu của dự án này không chỉ là giảm lượng khí thải carbon của tôi mà còn làm điều đó một cách thẩm mỹ. Tôi tin rằng chức năng thuần túy là chưa đủ để thuyết phục mọi người chuyển sang các nguồn năng lượng sạch. Khi chức năng được kết hợp với vẻ đẹp, một bộ phận nhựa quay có thể thu giữ cả năng lượng sạch và trí tưởng tượng của những người chiêm ngưỡng nó.

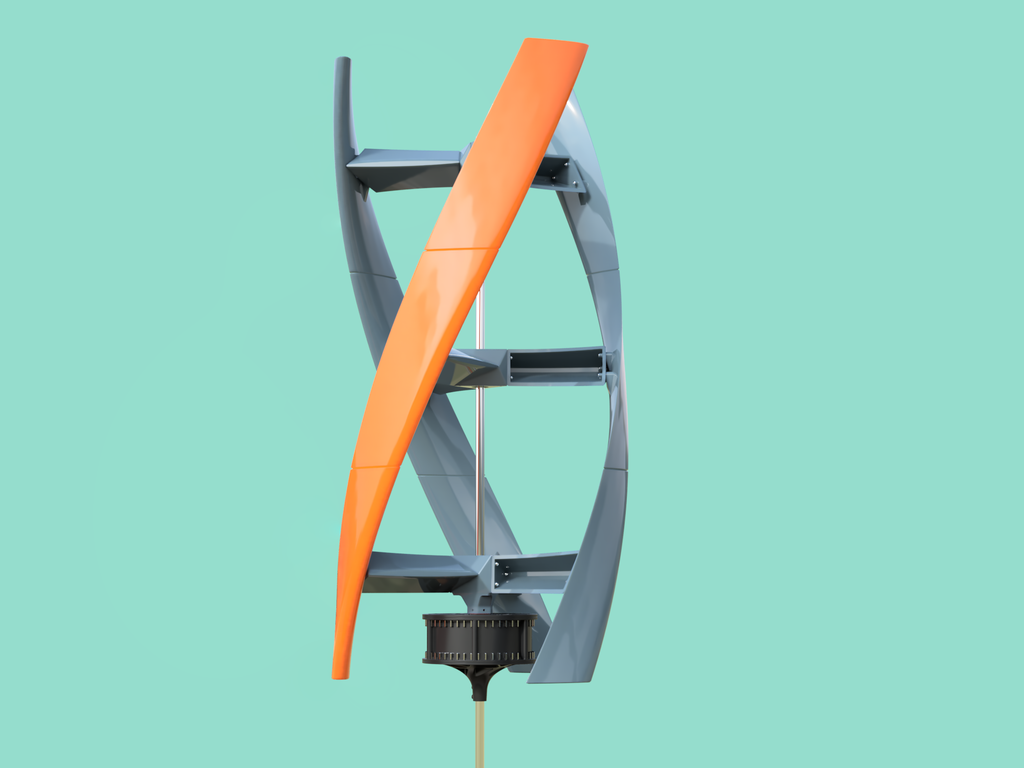

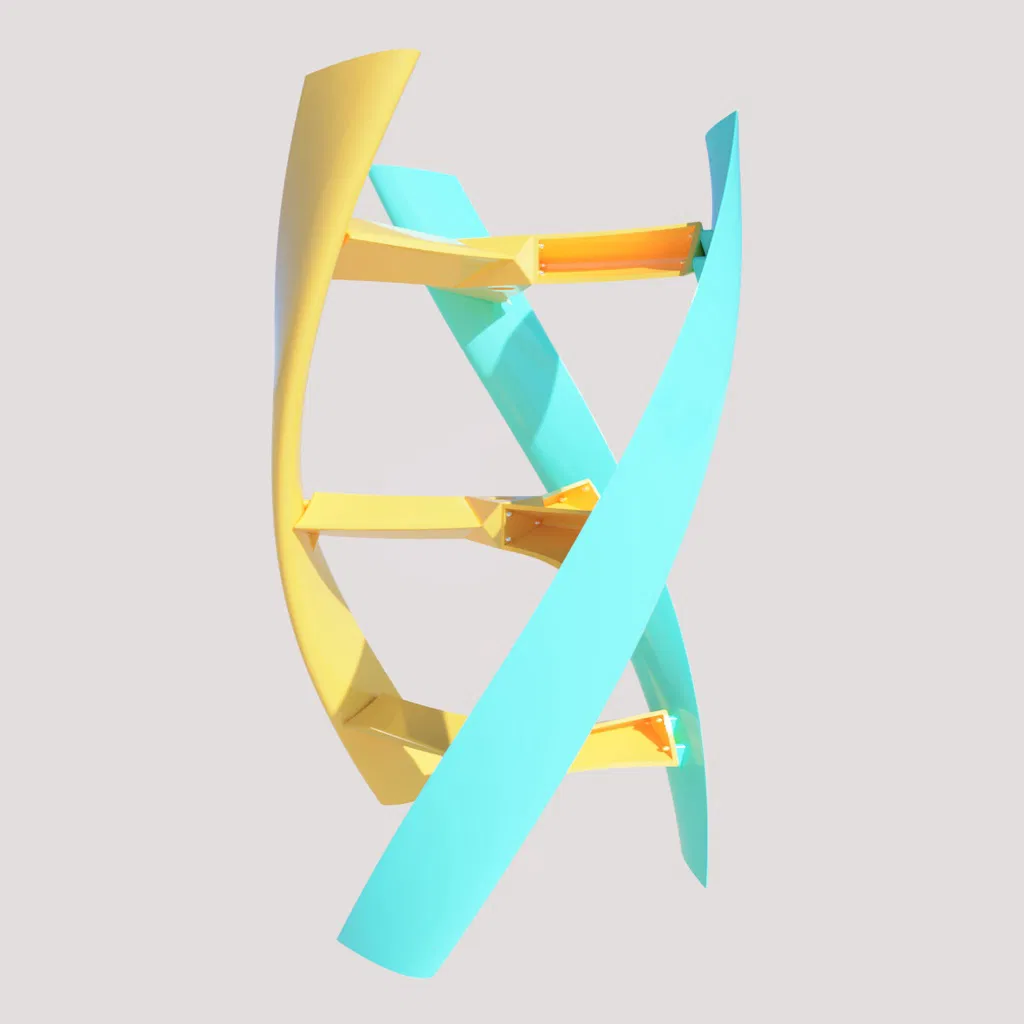

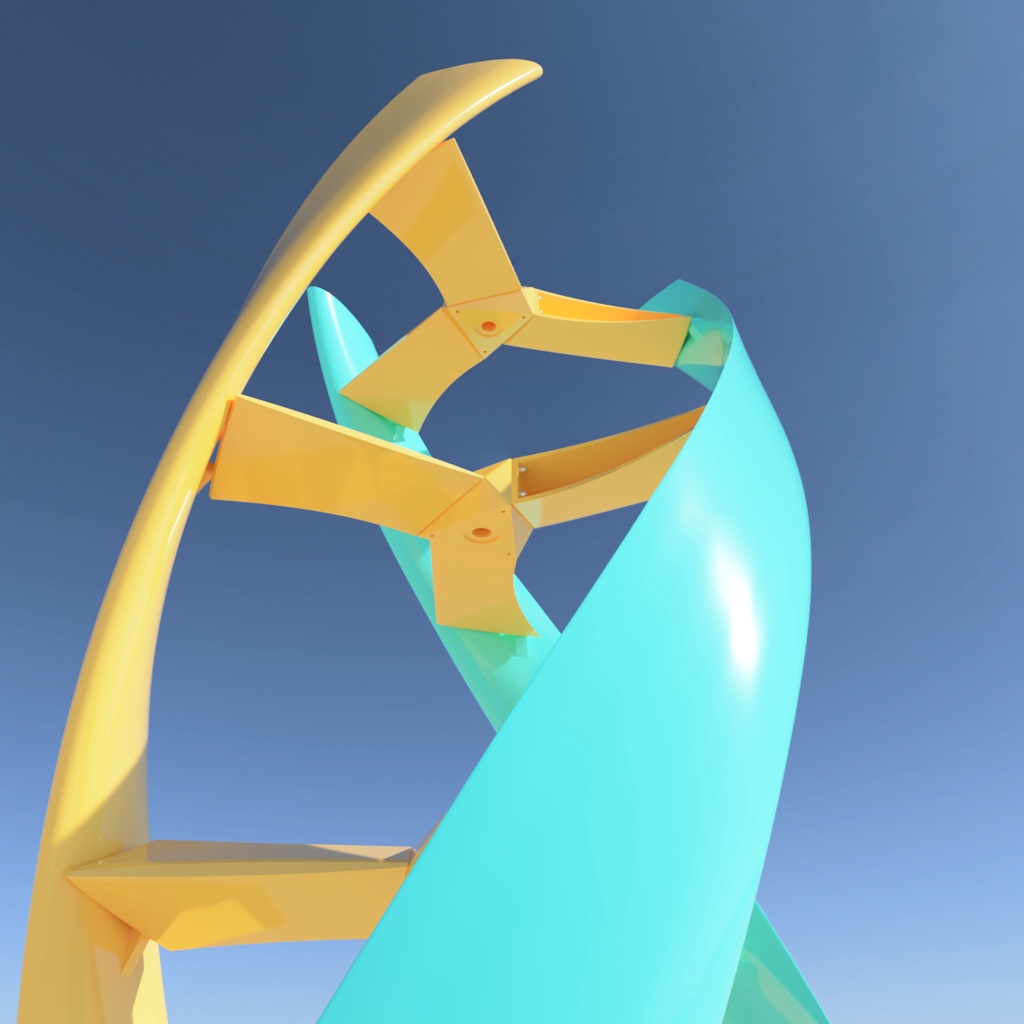

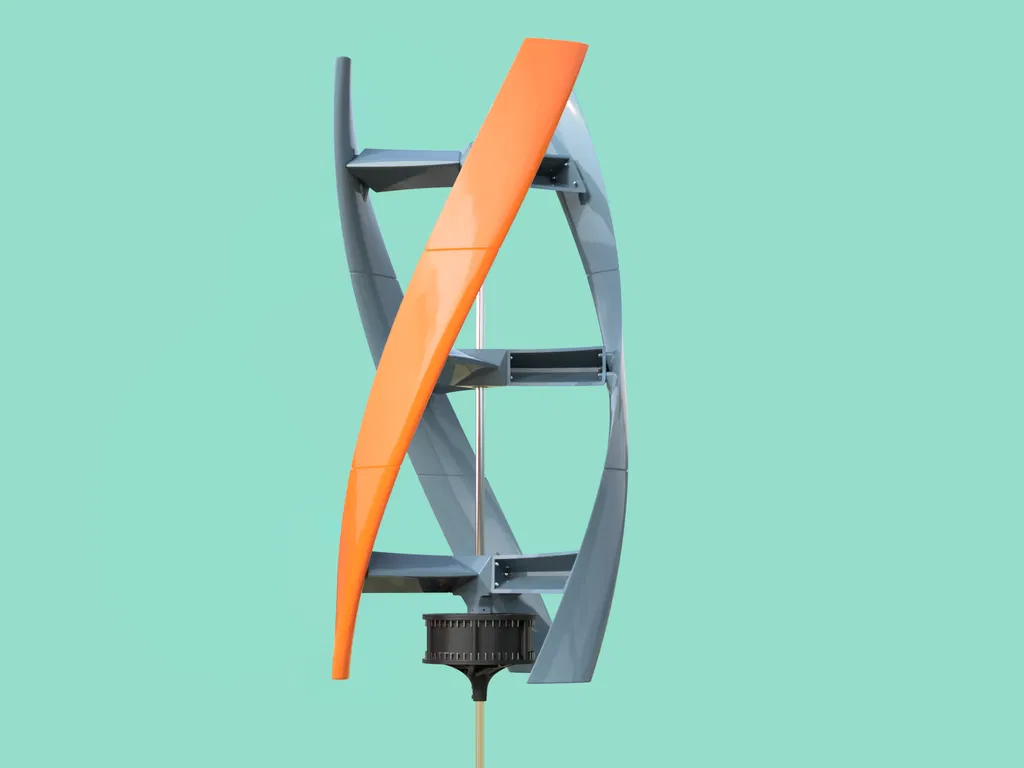

VAWT này bao gồm bốn bộ phận dễ dàng in 3D. Thiết kế mô-đun này mang lại hai lợi thế. Khả năng in các bộ phận riêng lẻ có nghĩa là nó dễ tiếp cận hơn với các máy in có thể tích xây dựng nhỏ hơn. Ngoài ra, tua-bin có thể được xếp chồng lên bất kỳ chiều cao nào mà không ảnh hưởng đến tính toàn vẹn cấu trúc của nó. Về bản chất, tua-bin này bao gồm hai loại tua-bin gió trục dọc. Một tua-bin Darrieus hình xoắn ốc và một tua-bin kiểu Savonius.
Vui lòng đặt câu hỏi thoải mái! Ngay cả khi nghe có vẻ là một câu hỏi ngớ ngẩn! Tôi chắc chắn học được rất nhiều điều bằng cách suy ngẫm về một quy trình hoặc giải thích lý do tại sao tôi thiết kế một thứ gì đó theo một cách nhất định.
Cài đặt In
Thương hiệu máy in: Creality
Máy in: CR-10
Rafts: Không
Độ phân giải: .20 mm
Infill: 10%
Ghi chú: Cố gắng giữ mọi thứ nhẹ nhất có thể.
Phần cứng cần thiết

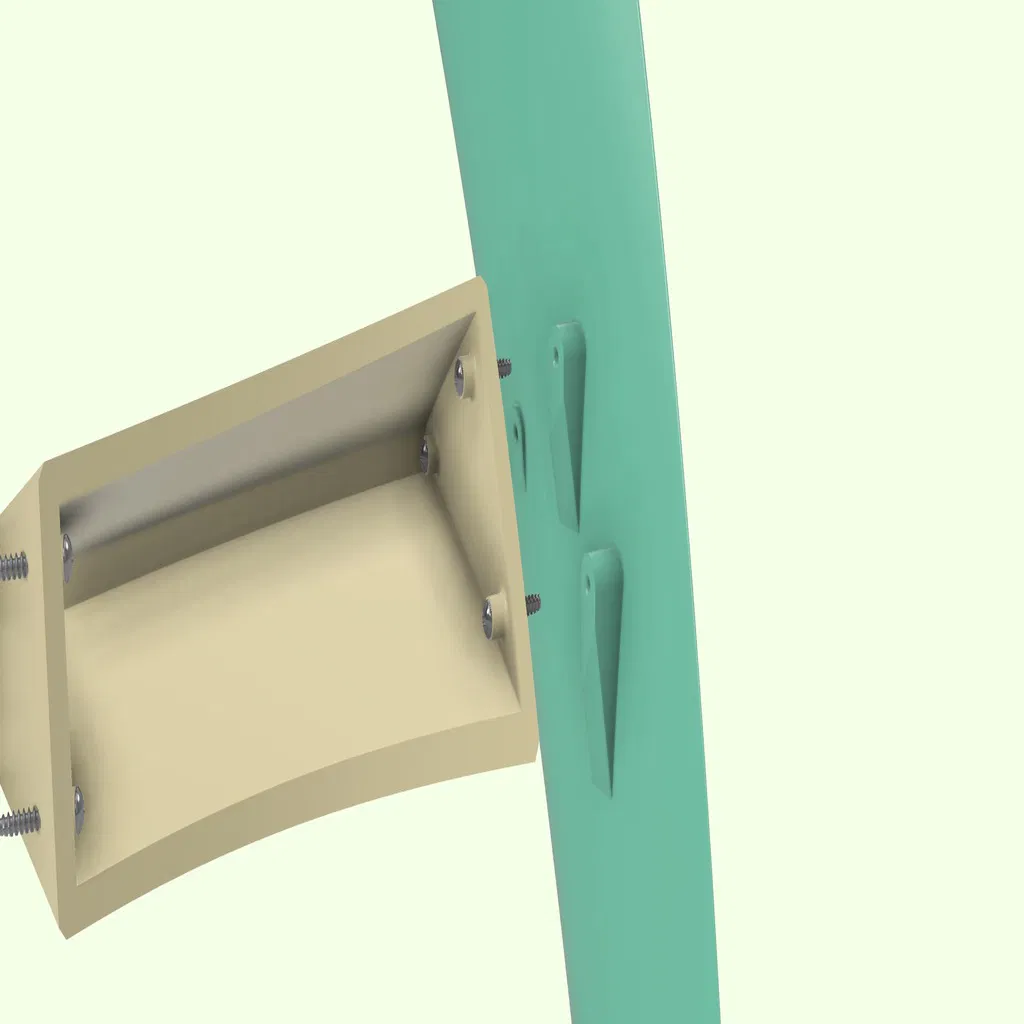

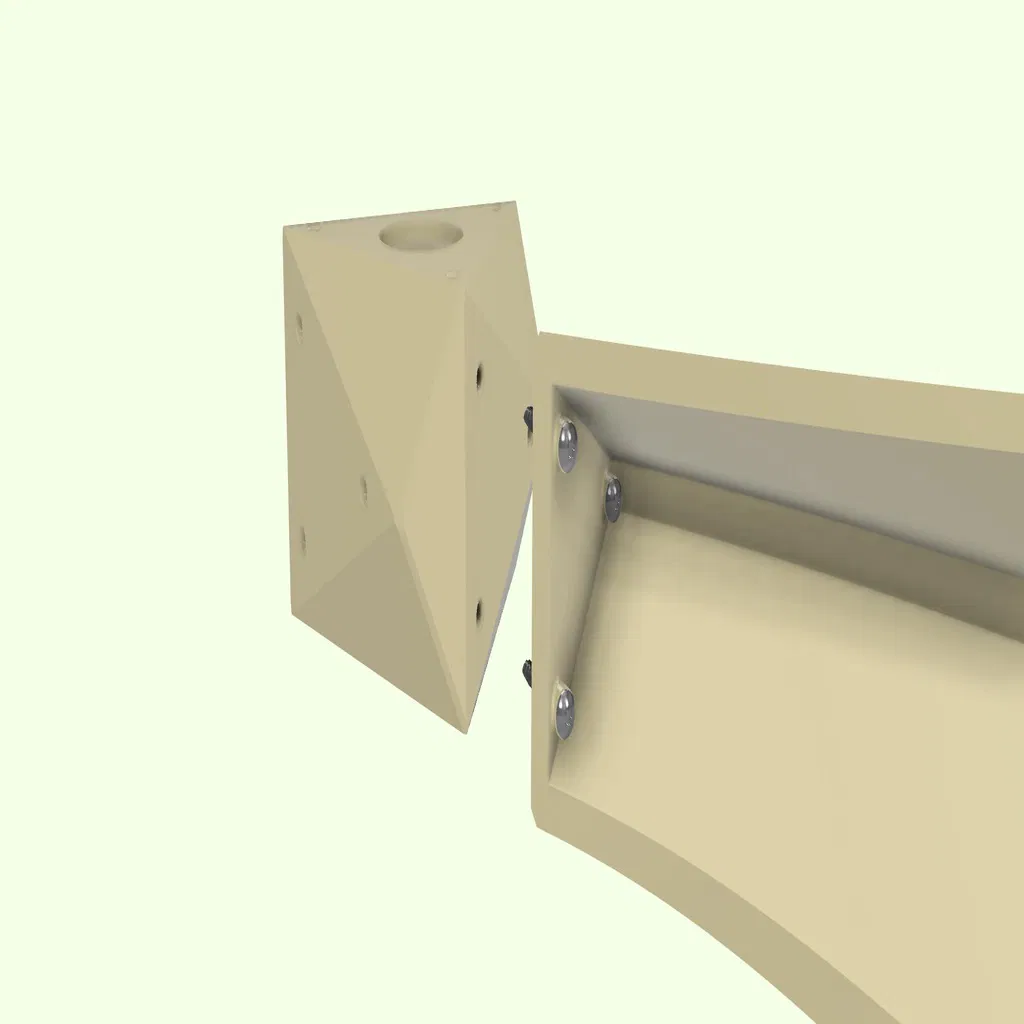

Tôi đã tính đến dung sai trong mô hình này, nhưng bạn có thể cần điều chỉnh nó tùy thuộc vào máy in của bạn. Bộ phận trung tâm được thiết kế cho vòng bi đẩy 12mmx26mmx9mm (https://www.amazon.com/gp/product/B002BBH8TW/ref=oh_aui_detailpage_o02_s03?ie=UTF8&psc=1) và các lỗ vít được thiết kế cho vít m3 chìm, dài 12mm. Tôi đã sử dụng thanh tuyến tính 12mm (https://www.amazon.com/gp/product/B002BBJ0CA/ref=oh_aui_detailpage_o06_s00?ie=UTF8&psc=1) được kẹp với nhau bằng các vòng kẹp 12mm (https://www.amazon.com/gp/product/B0020800IC/ref=oh_aui_detailpage_o08_s00?ie=UTF8&psc=1). Các vòng kẹp này cũng giữ các vòng bi đẩy.
