Bộ chuyển đổi màn hình Waveshare cho Qidi X-Max

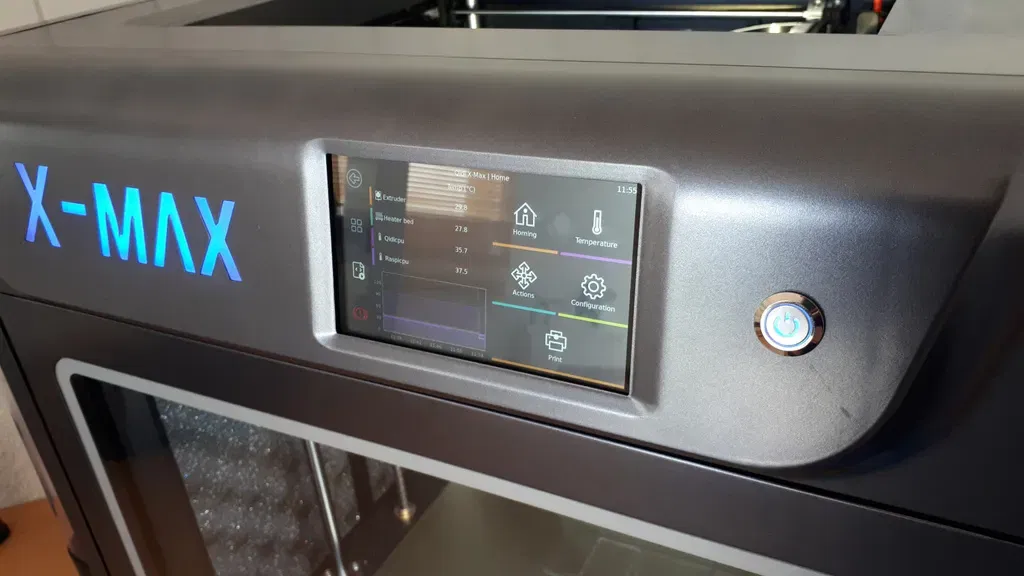

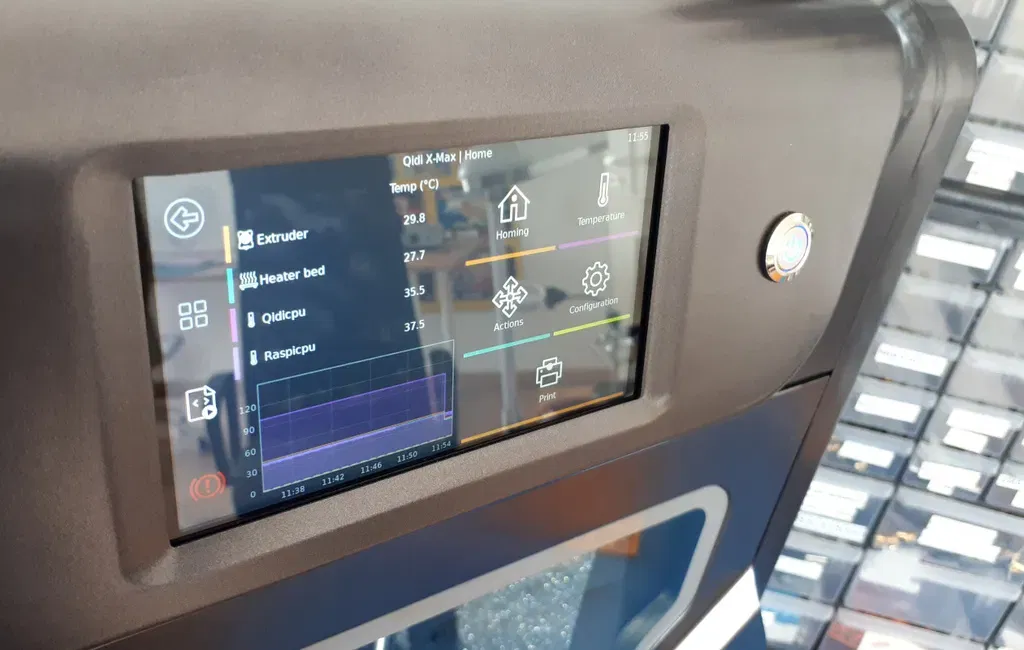

Nếu bạn muốn chuyển đổi Qidi X-Max (1) từ firmware gốc (hơi khó chịu) sang Klipper, thì màn hình cảm ứng gốc không thể sử dụng được nữa. Nhưng có thể sử dụng các màn hình cảm ứng khác trên RaspberryPI của bạn (chạy Klipper(screen)). Waveshare có màn hình cảm ứng 5 inch với bo mạch nhỏ hơn về chiều rộng và chiều cao. Do đó, nó lý tưởng để sử dụng cùng với một bộ chuyển đổi tự thiết kế.

Vật liệu bổ sung cần thiết:

• Cáp flex dẹt 15 chân DSI/CSI dài 1m hoặc 1.5m (tùy thuộc vào vị trí RPi của bạn) (xin hãy cho tôi biết nếu bạn tìm thấy cáp có khả năng chống nhiễu tốt)

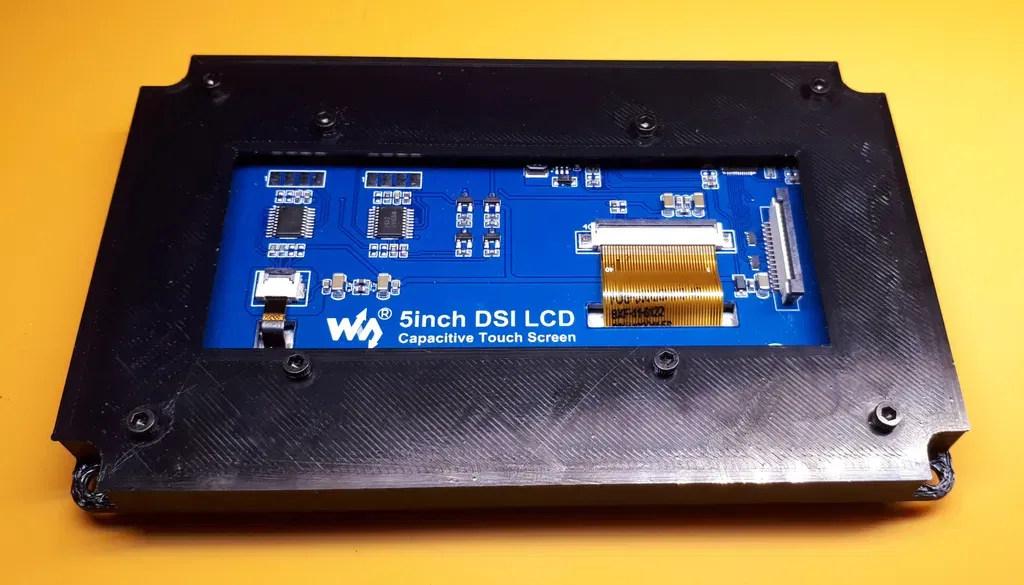

• 8 vít M2.5 ngắn để gắn màn hình vào bộ chuyển đổi (hy vọng sẽ được giao kèm với màn hình)
• sử dụng vít nguyên bản để gắn bộ chuyển đổi vào khoang Qidi X-Max

Màn hình của tôi (hoặc các điểm gắn màn hình Qidi) bị nghiêng 0,23 độ. Tôi đã bù lại bằng cách điều chỉnh sai các lỗ bên ngoài 0,25mm. Nếu bạn muốn thay đổi điều này, vui lòng mở FCStd và thay đổi Sketch "sk main" cho "Pad main".

Chỉ sử dụng vật liệu chịu nhiệt - PLA thông thường sẽ bị biến dạng sau khi khoang máy nóng lên khi in ở 120 độ C trên bàn in gia nhiệt.

Thiết kế này KHÔNG dành cho X-Max 3 trở lên

Cài đặt In

Máy in:

Qidi X-Max

Rafts:

Không

Supports:

Có

Resolution:

0.2

Infill:

25% Gyroid

Filament:

Polymaker PC-FR
black

Ghi chú:

5 lớp biên để làm cho nó cứng hơn
