Case ITX Nordic Mesh (Fractal North 8L) - Bản in 3D

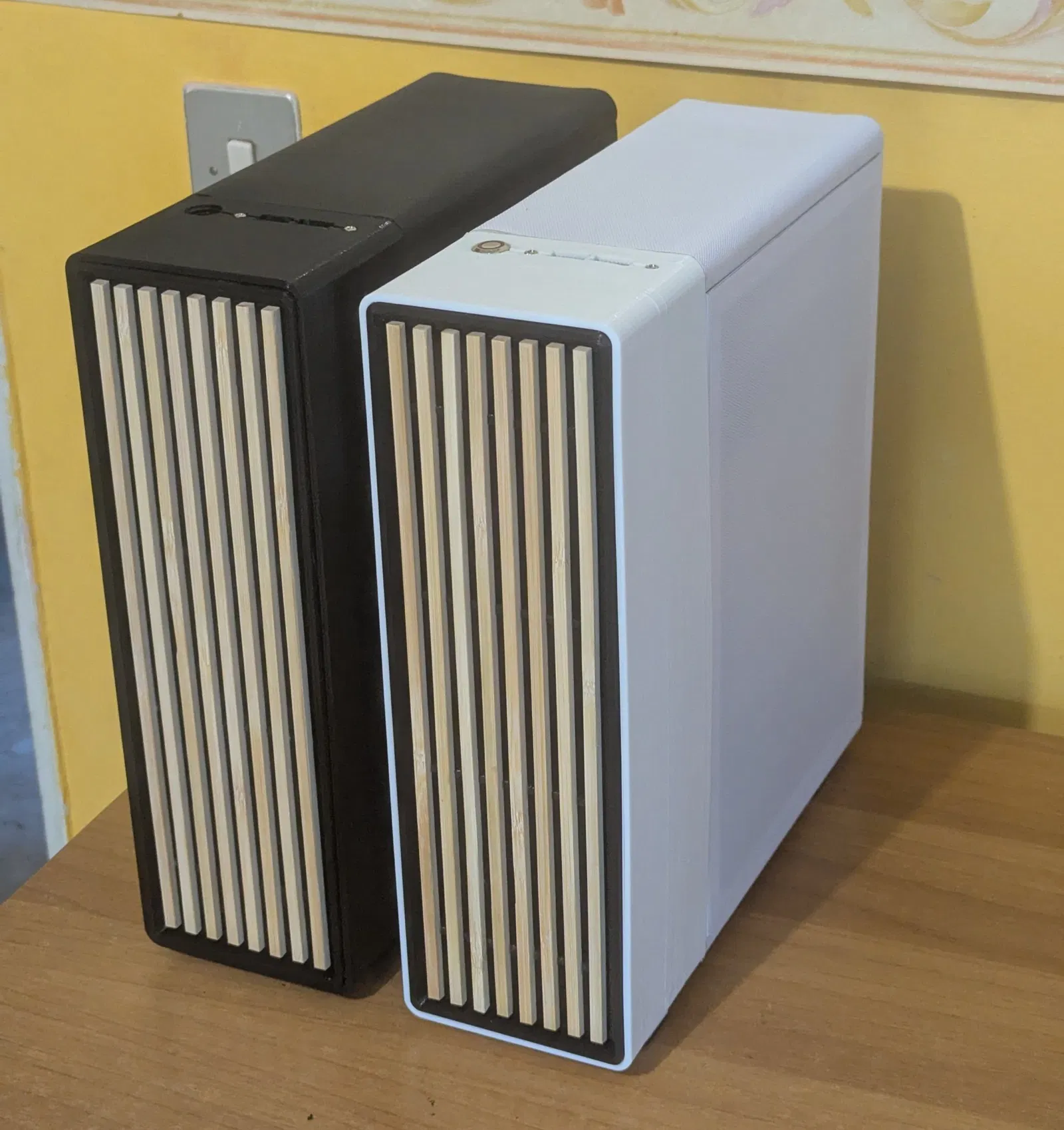

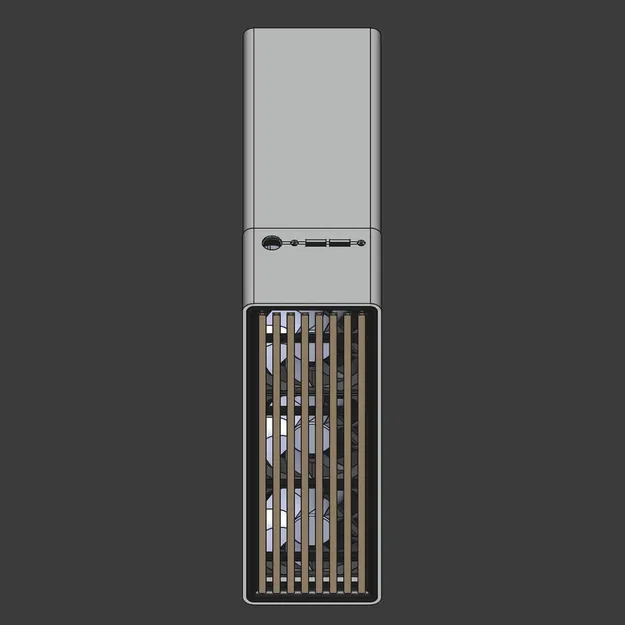

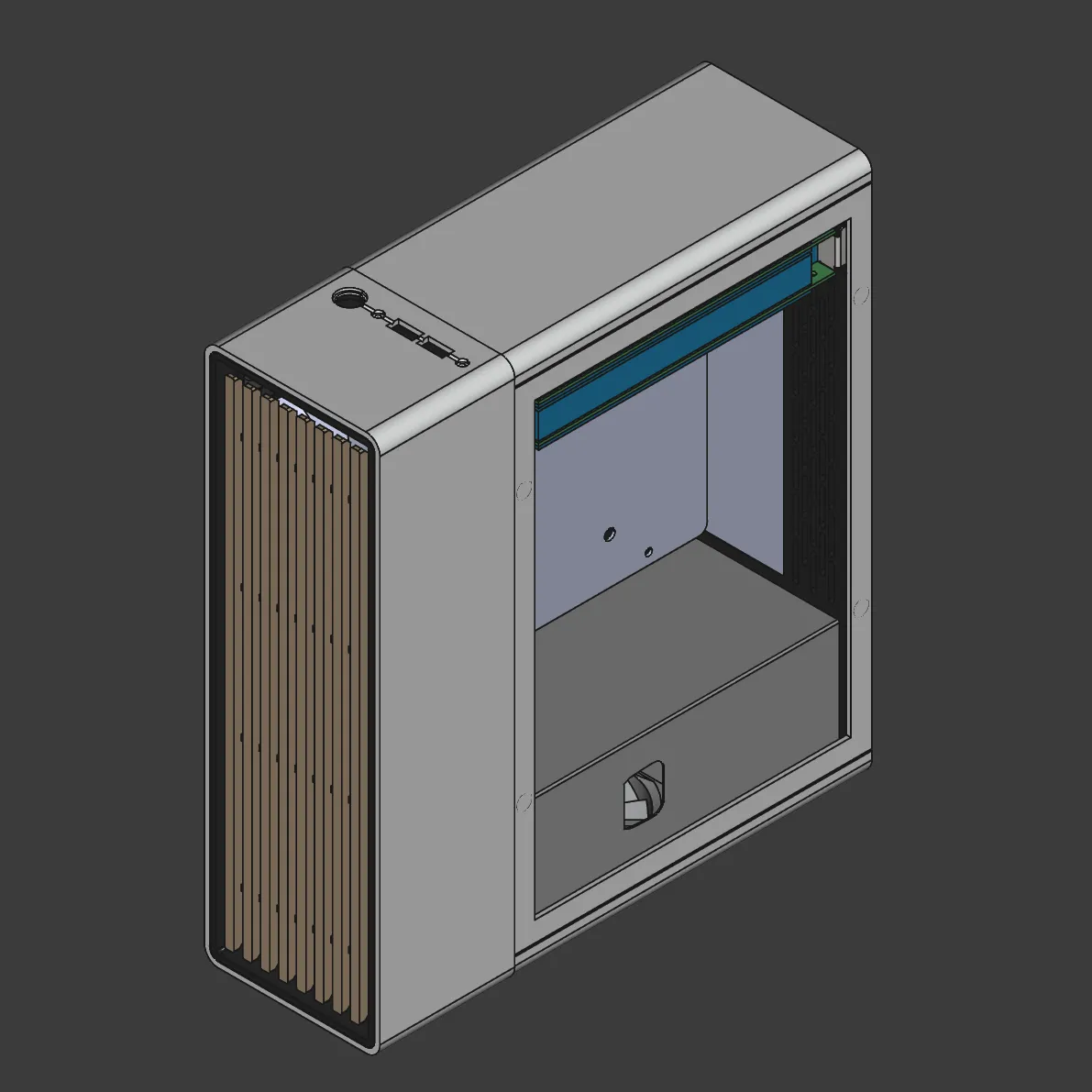

Một chiếc case ITX di động 8L lấy cảm hứng mạnh mẽ từ Fractal Design North.

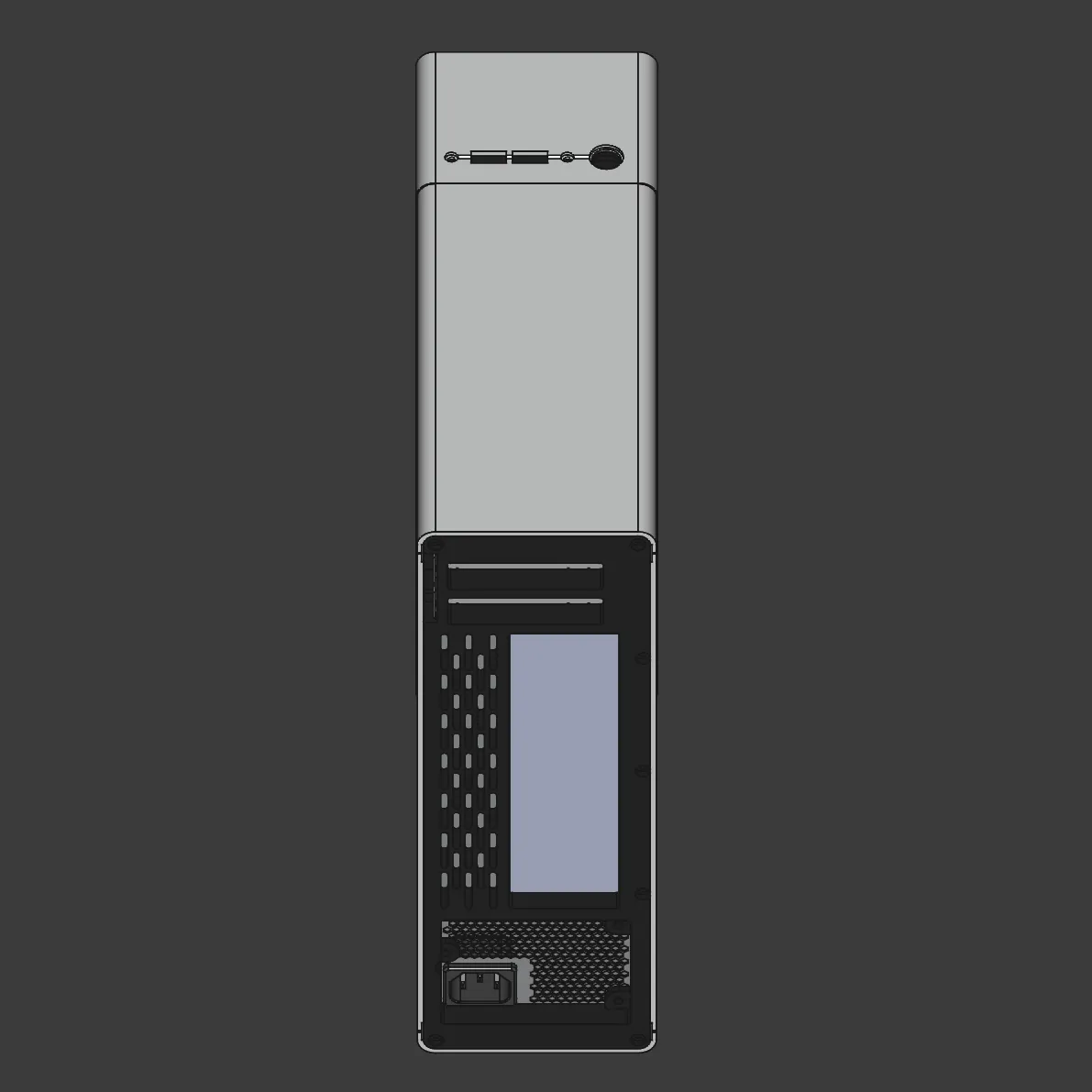

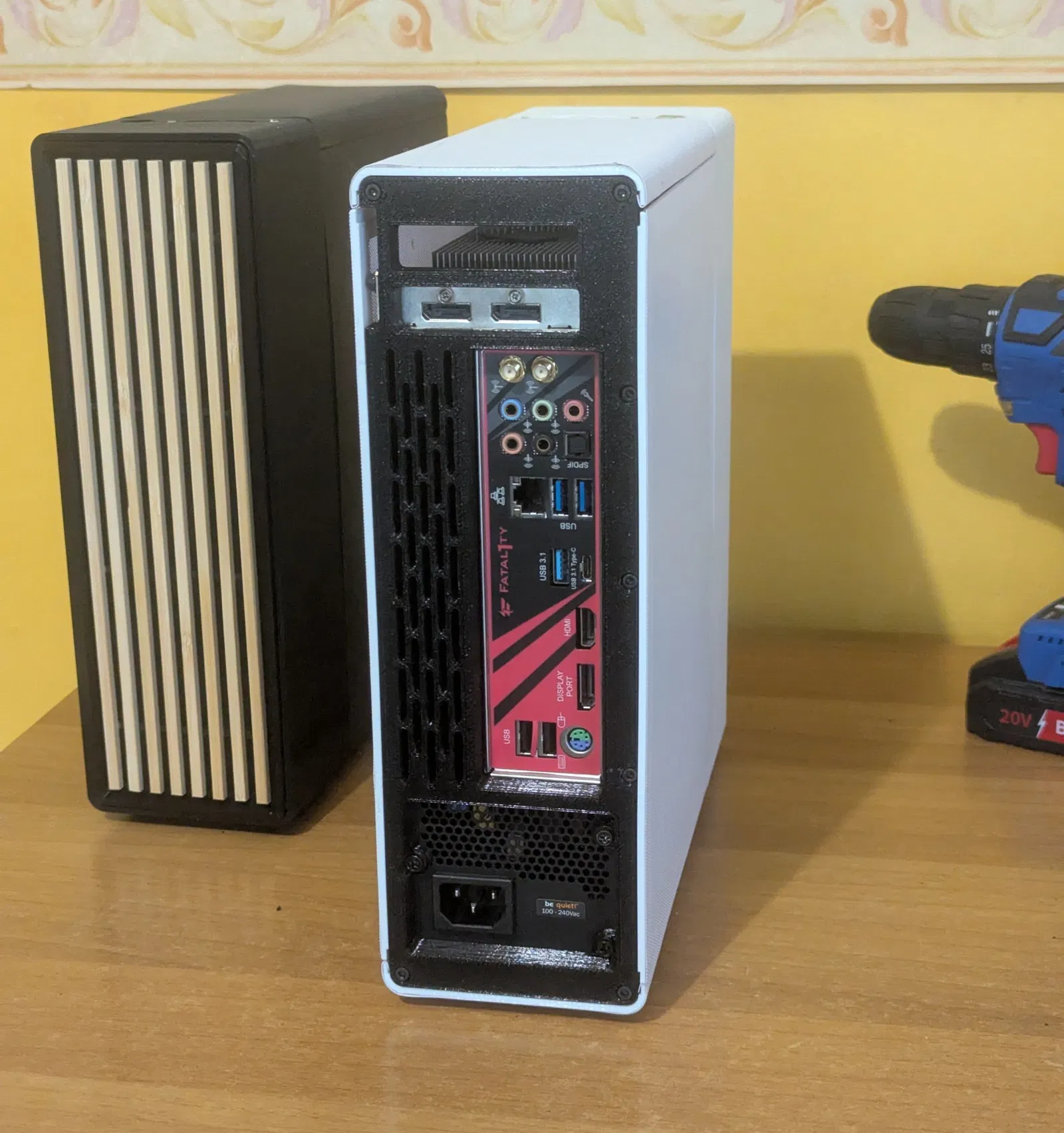

Phần cứng hỗ trợ:

• Bo mạch chủ ITX
• Nguồn TFX
• Card đồ họa 2 khe, loại low profile (half height)
• 3 quạt tản nhiệt case 92mm hoặc 80mm
• Tản nhiệt CPU: Thermalright AXP120-X67 hoặc nhỏ hơn

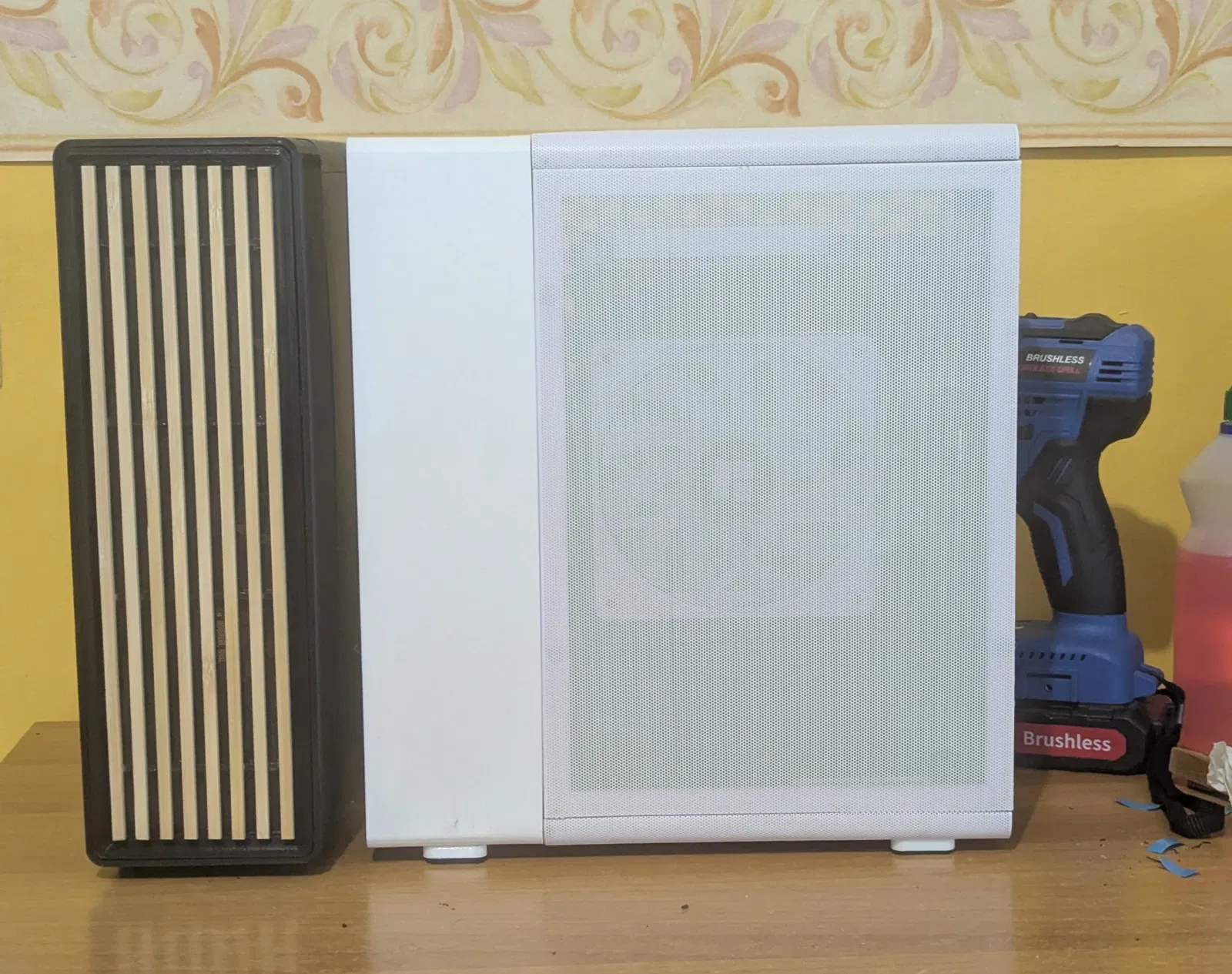

Tính năng

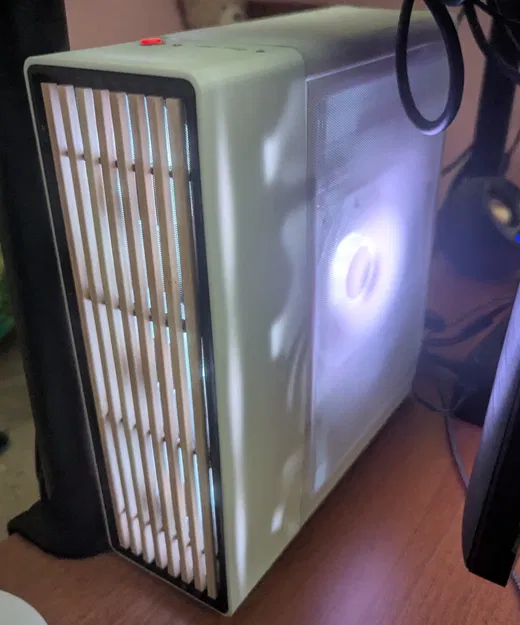

• Lưới tản nhiệt khắp các mặt giúp thông gió tốt hơn/chống bụi
• Các mặt bên gắn bằng nam châm giúp dễ dàng tiếp cận bên trong
• Lưới lọc phía trước gắn bằng nam châm giúp vệ sinh dễ dàng

In ấn

• 1x back.3mf: màu đen
• 1x tray.3mf (không có mặt trên/dưới): màu đen
• 1x front.3mf (in không có mặt trên/dưới ở vị trí quạt): màu đen

• 1x band.3mf: màu trắng
• 2x top.3mf (không có mặt trên/dưới): màu trắng

• 2x side.3mf: màu trắng
• 1x flare.3mf: màu đen
• 4x foot.3mf: màu trắng

Danh sách vật tư (BOM)

• 12x ốc M3x30mm đầu chìm (để gắn quạt)
• 8x ốc M3x50mm
• 6x ốc M3x20mm
• 36x ốc ren cấy M3 (threaded inserts)
• 6x đai ốc vuông M3 (square nuts)
• 16x nam châm 8x3mm
• 8x nam châm 8x2mm
• 1 cuộn lưới lọc bụi PVC màu đen
• 1 cuộn lưới lọc bụi PVC màu trắng
• 8x thanh gỗ vuông 5x278mm… hoặc bạn có thể in 8 bản wood.3mf
• 1 công tắc nhấn giữ 12mm

• Cổng USB 3.0 phía trước

• Keo siêu dính, keo PVA, băng dính hai mặt

Lắp ráp

• Dùng keo siêu dính gắn 4 nam châm 8x3mm vào bên trong back.3mf
• Dùng keo siêu dính gắn 4 nam châm 8x3mm vào bên trong front.3mf
• Ép 4 ốc ren cấy M3 vào các trụ đỡ của tray.3mf
• Thả 6 đai ốc vuông vào bên trong tray.3mf
• Ép 24 ốc ren nhiệt vào front.3mf
• Gắn tray.3mf vào front.3mf và back.3mf bằng 6 ốc M3x20mm
• Dùng keo siêu dính gắn 4 nam châm 8x3mm vào bên trong band.3mf
• Trượt front.3mf vào bên trong band.3mf
• Ép 2 ốc ren cấy M3 vào 2 tấm top.3mf
• Cắt 2 miếng PVC trắng hình chữ nhật kích thước 20x12.5cm
• Dùng băng dính hai mặt, quấn và dán lưới PVC quanh 2 tấm top.3mf. Đảm bảo lưới được căng.
• Dùng 8 ốc M3x50mm, bắt chặt front.3mf vào band.3mf và back.3mf
• Dùng keo siêu dính gắn 4 nam châm 8x2mm vào bên trong side.3mf
• Cắt 2 miếng PVC trắng hình chữ nhật kích thước 20x28cm
• Dùng băng dính hai mặt, dán lưới PVC lên 2 tấm side.3mf
• Dùng keo siêu dính gắn 4 nam châm 8x3mm vào bên trong flare.3mf
• Vẽ theo đường viền của flare.3mf lên lưới PVC màu đen, cắt ra và dán vào mặt sau của flare.3mf bằng băng dính hai mặt

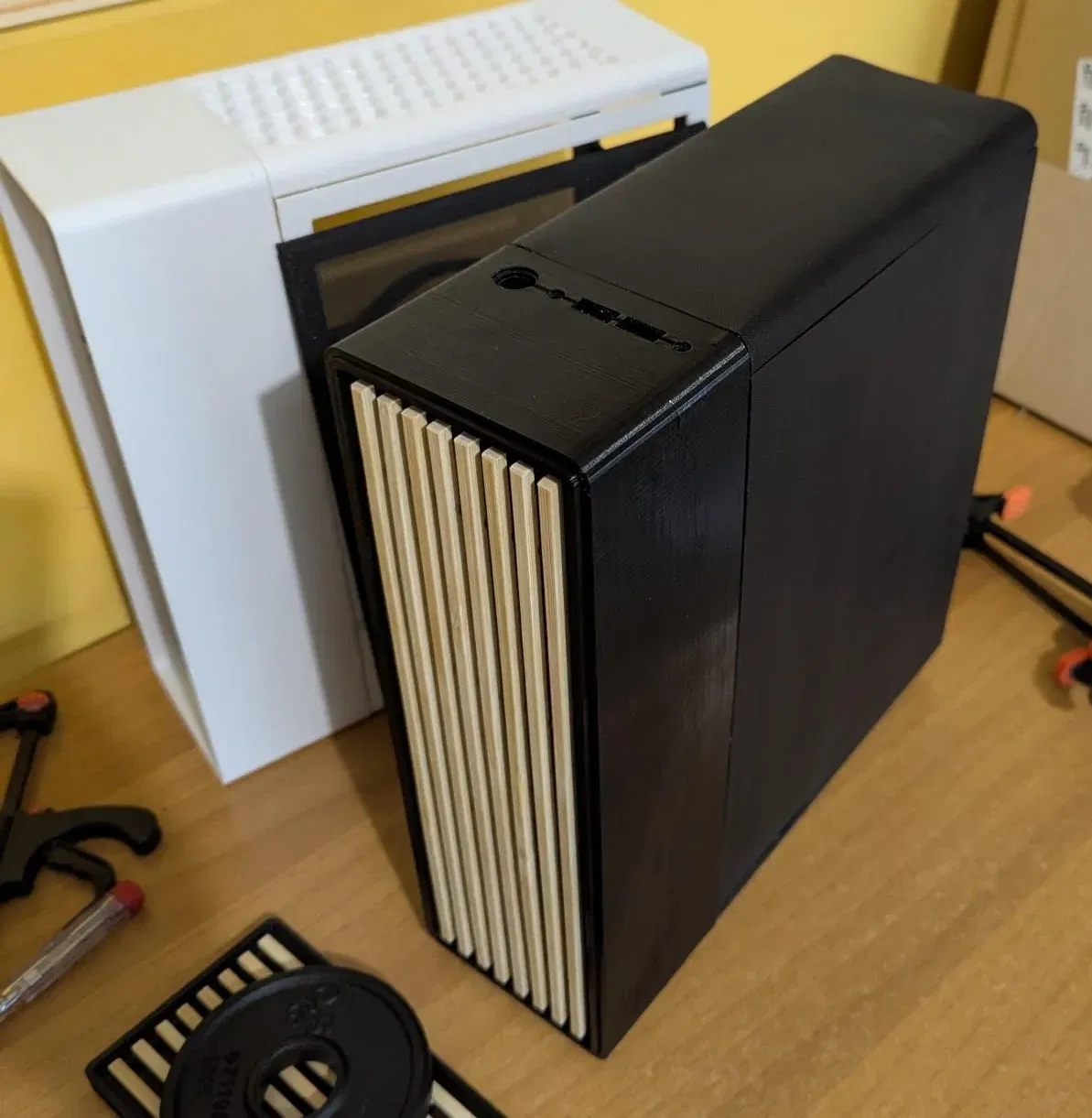

• Cắt các thanh gỗ cho vừa kích thước (278mm) và dán vào flare.3mf bằng keo gỗ
• Dán miếng chống trượt cho chân đế và dán chân đế vào đáy case bằng băng dính hai mặt
• Thu nhỏ đầu nối USB 3.0 bằng cách cưa (hoặc mài) bỏ phần nhựa "vô dụng" ngay sau các vít ở mỗi bên.

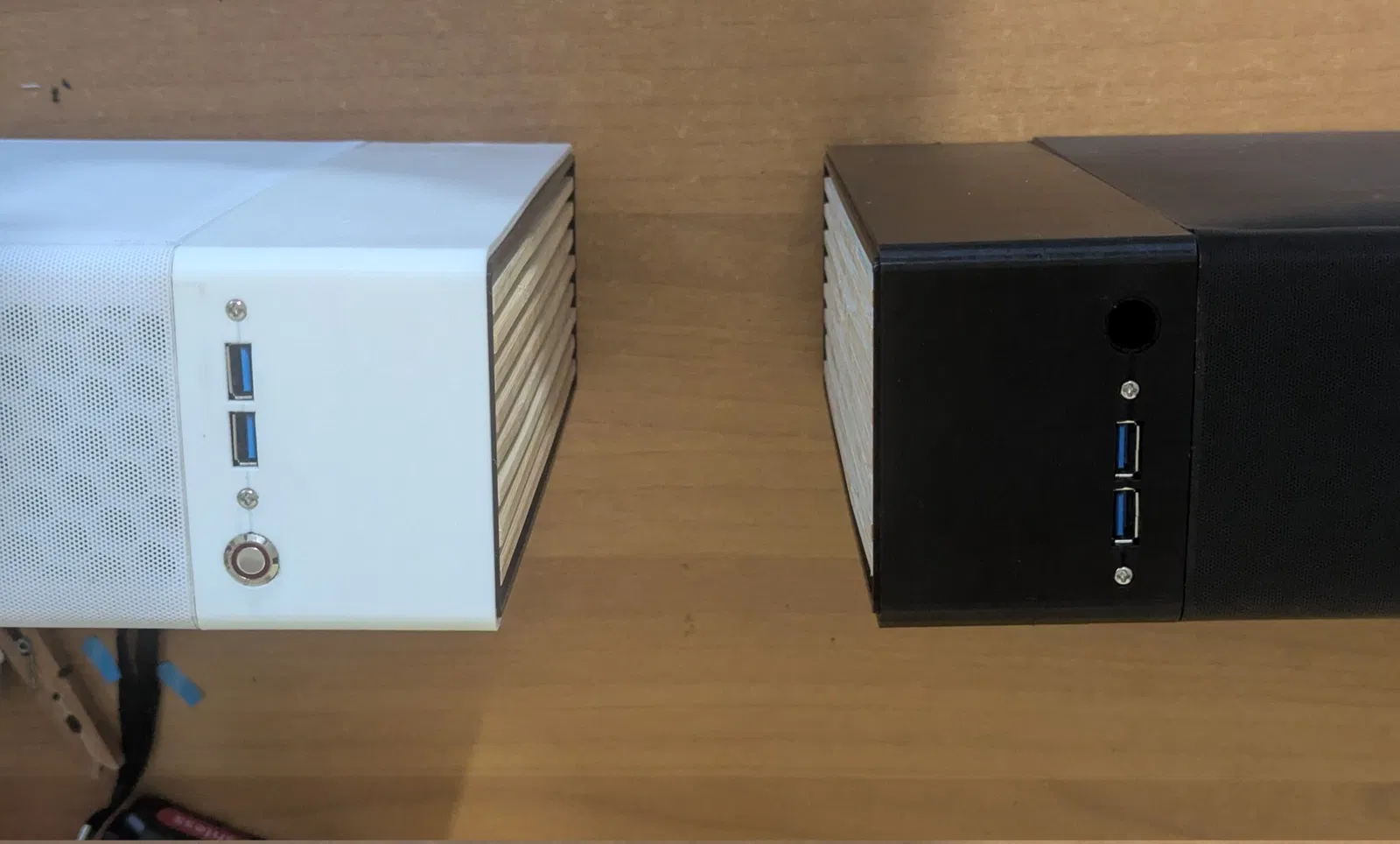

• Lắp đầu nối USB 3.0 và nút nguồn

LẮP BỘ PC CỦA BẠN

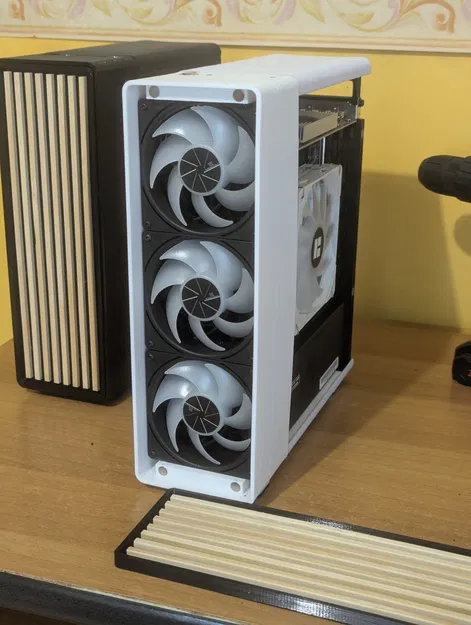

• Gắn quạt vào front.3mf bằng 12 ốc M3x30mm. Trước khi bắt vít, luồn dây quạt qua 3 lỗ vuông.

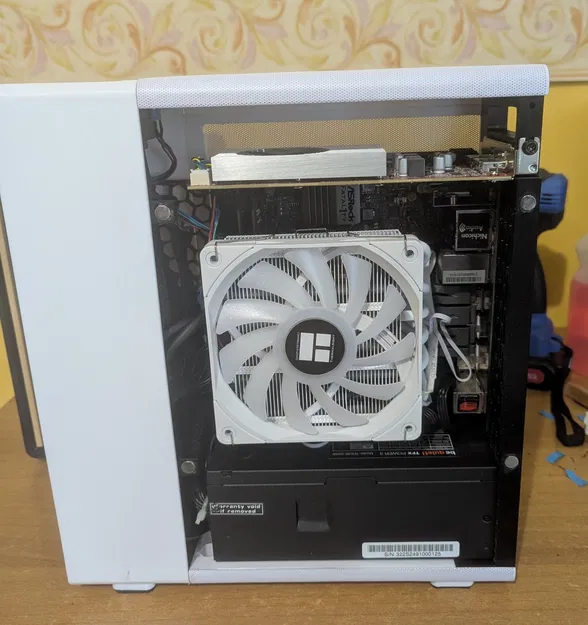

• Hoàn thiện phần quạt bằng cách gắn nam châm flare.3mf vào mặt trong của band.3mf

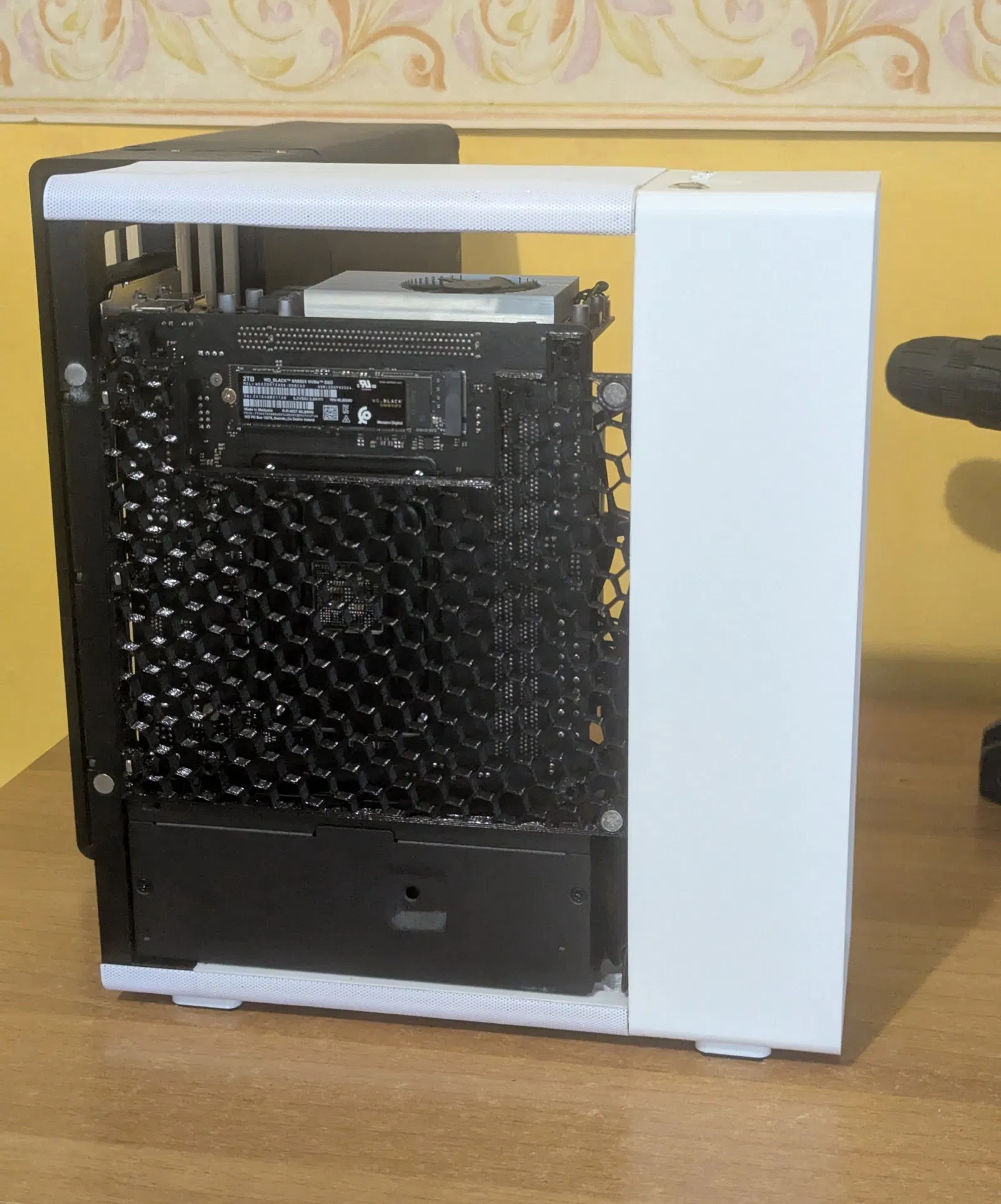

• Lắp nguồn PSU, bo mạch chủ và tản nhiệt CPU.
• Đóng case bằng cách gắn nam châm 2 mặt bên (side.3mf)
