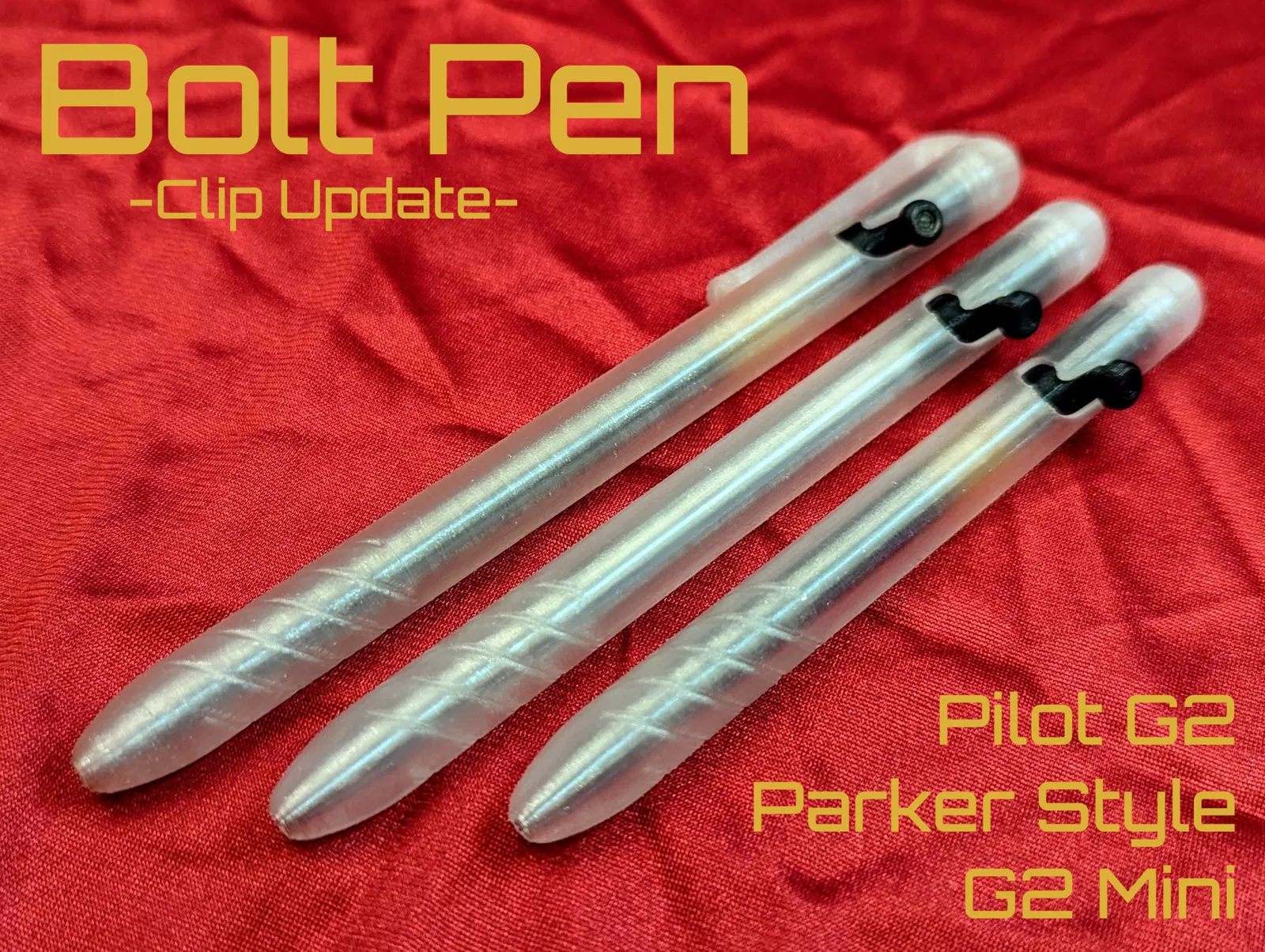

Clip Update Ra Mắt Rồi!

• Tùy chọn kẹp túi sâu mới cho tất cả các mẫu.

Tính năng:

• Thiết kế bolt-action mượt mà và sang trọng.

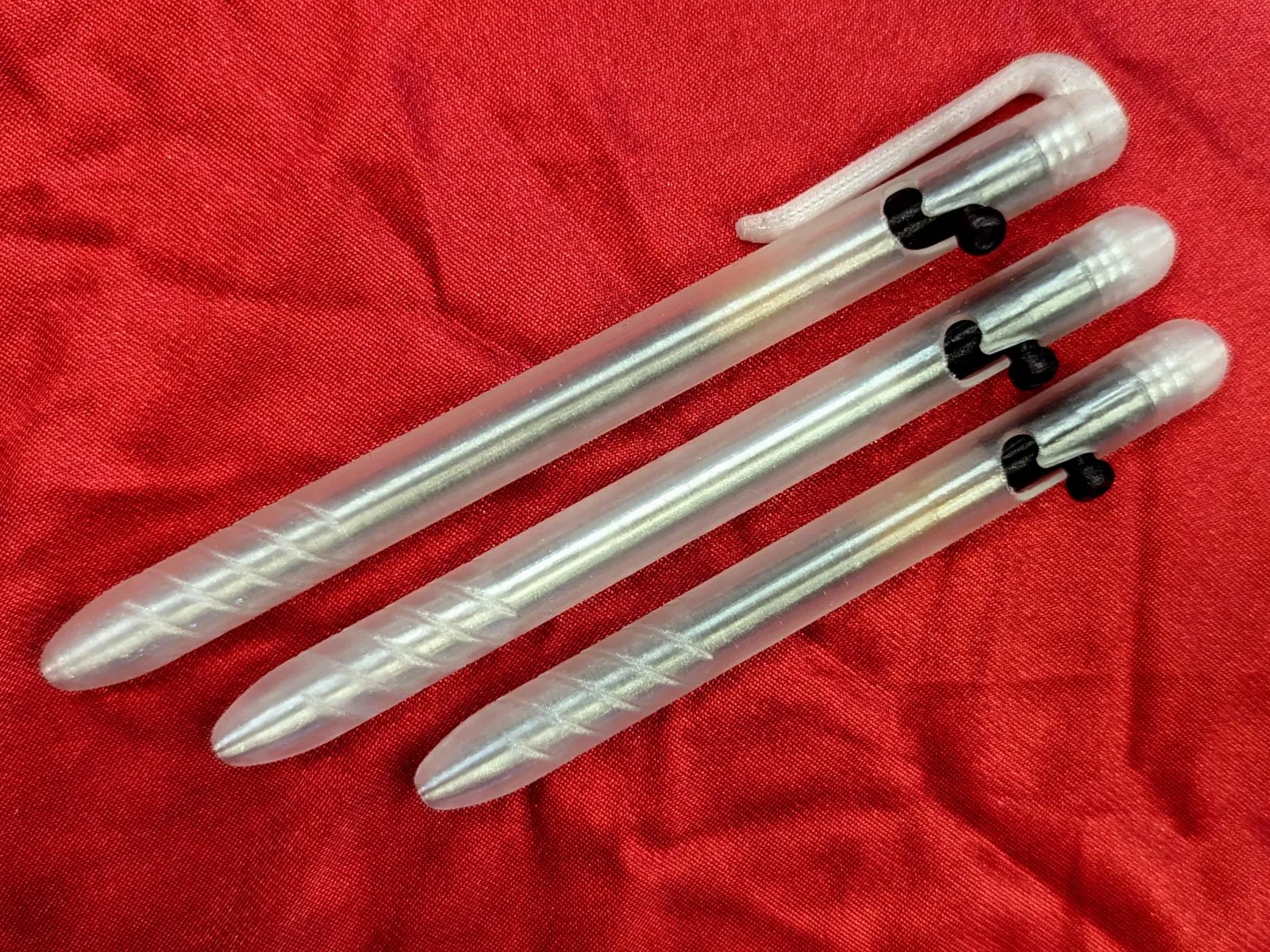

• 3 mẫu:
  • Tiêu chuẩn: dùng ruột Pilot G2 hoặc tương tự. (Tổng chiều dài 140mm)
  • Mini: dùng ruột Parker-style. (Tổng chiều dài 127mm)
  • Micro: dùng ruột G2 Mini. (Tổng chiều dài 110mm)
• Tay cầm hình xoắn ốc sành điệu.
• Tùy chọn kẹp túi sâu.
• 4 tùy chọn khác nhau về độ nhô ra của đầu ruột bút khỏi thân bút (lượng nhô ra thay đổi tùy thuộc vào ruột bút được sử dụng):

  • 2: 2.5-3mm

  • 3: 3.5-4mm

  • 4: 4.5-5mm

  • 5: 5.5-6mm

• Dễ in với ít hỗ trợ cần thiết.
• Không cần keo: chỉ cần ruột bút và lò xo.
• Quá trình lắp ráp đơn giản với ít bộ phận.
• Tất cả các bộ phận trừ thân bút đều có thể thay đổi giữa các mẫu.

Nhựa in:

Tôi đã dùng nhựa Clear PETG của Polymaker's Polylite cho các cây bút được hiển thị. Tránh sử dụng nhựa có độ bám dính lớp yếu, chẳng hạn như PLA mờ, vì bút sẽ bị gãy sau khi sử dụng tối thiểu ở khu vực bolt. Tôi thấy PETG hoạt động tốt, và tôi tin rằng PLA thông thường cũng ổn, mặc dù tôi chưa thử nghiệm.

Cài đặt In

Tôi khuyên bạn nên sử dụng tệp .3mf vì nó bao gồm các cài đặt in chính xác. Nếu không, hãy sử dụng:

• Chiều cao lớp 0.15mm
• 3 lớp tường
• Vòi phun 0.4mm (có thể hưởng lợi từ 0.2mm)
• Hỗ trợ cây trên đĩa in
• Trình tạo tường Arachne
• Tự động viền

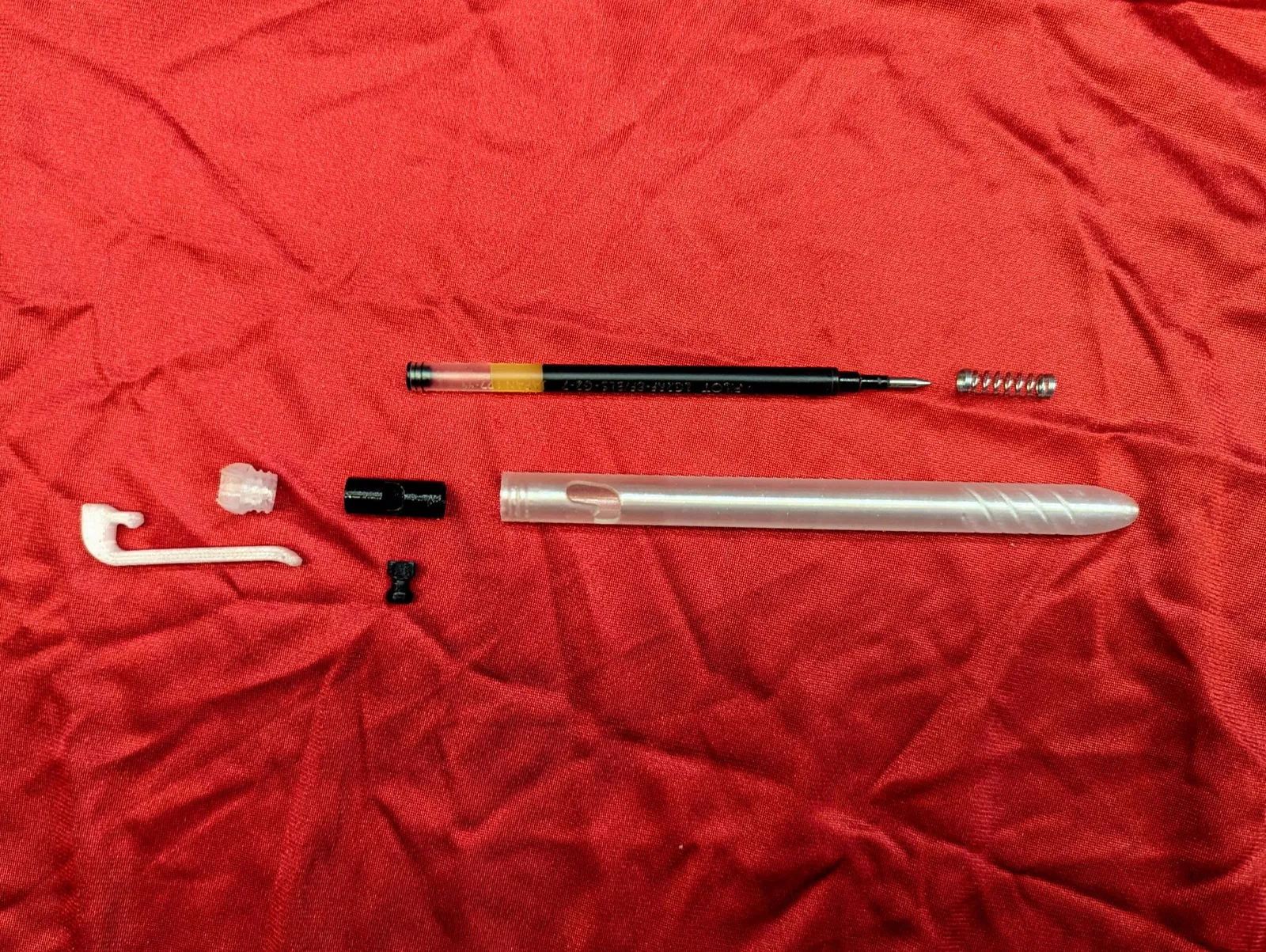

Lắp ráp:

Quá trình lắp ráp giống hệt nhau cho tất cả các mẫu. Bạn sẽ cần ruột bút phù hợp với mẫu bạn đang sử dụng, cùng với một lò xo. Bạn cũng sẽ cần lò xo phù hợp với mẫu bạn đang sử dụng. Nếu bạn in một cái được chỉ định cho lò xo G2, hãy đảm bảo bạn có lò xo G2. Nếu không, bất kỳ lò xo nào có đường kính khoảng 4mm đều hoạt động tốt. Lưu ý rằng chiều dài lò xo ảnh hưởng đến độ căng; nếu độ căng quá cao, hãy sử dụng lò xo ngắn hơn hoặc cắt ngắn nó.

Trong quá trình lắp ráp, bạn cũng sẽ cần một vật gì đó dài và mỏng, như bút chì, để giúp căn chỉnh các bộ phận.

Lưu ý rằng cơ chế bolt sẽ trở nên mượt mà hơn khi sử dụng.

Cũng lưu ý rằng nòng #5 sẽ không vừa với phiên bản G2 của mẫu Tiêu chuẩn và Micro nếu không rút ngắn lò xo. Nòng #4 sẽ vừa nhưng chỉ vừa khít, và nếu không, bạn cũng có thể rút ngắn lò xo một chút.

Tôi rất muốn nghe phản hồi từ bạn và xem các bản in của bạn, vì vậy vui lòng thêm một lượt làm và đánh giá mẫu của tôi. Cảm ơn!

Nhật ký thay đổi:

• (11/2/25)
  • Thay đổi mô tả:
    • Thêm thông tin vào phần Cài đặt In.
    • Thêm phần về các nòng ở cuối phần Lắp ráp.
  • Thay đổi nhỏ cài đặt in trong tệp .3mf.
• Cập nhật kẹp (28/1/25)
  • Tùy chọn kẹp túi sâu mới cho tất cả các mẫu.
• Cập nhật Micro (1/1/25)
  • Kích thước bút Micro mới vừa với ruột G2 mini.
  • Thiết kế lại ren nắp để in nắp cuối dễ dàng, không cần hỗ trợ.
  • Thay đổi các bộ phận mô tả không chính xác hoặc không còn áp dụng do cập nhật.
• Sửa lò xo V2 (16/12/24)
  • Lần sửa lò xo cuối cùng không giải quyết được vấn đề lò xo Pilot G2 không vừa với bút. Vấn đề này giờ đã được giải quyết. Tôi đã thêm đĩa in thứ 3 vào hồ sơ in, bao gồm cả bút kích thước tiêu chuẩn, giờ vừa với lò xo G2 (đĩa 3). Đối với bất kỳ lò xo nào khác, bạn vẫn nên sử dụng phiên bản không dùng lò xo G2 (đĩa 1). Lưu ý rằng bút kích thước mini (đĩa 2) sẽ vừa với bất kỳ lò xo nào kể cả lò xo G2.
• Sửa lò xo (20/11/24)
  • Thay đổi đường kính khu vực lò xo từ 4.9 mm thành 5.1 mm để chứa lò xo pilot g2 (Bút Tiêu chuẩn).
  • Thay đổi chiều dài khu vực lò xo từ 6 mm thành 6.5 mm để chứa lò xo dài hơn một chút (Bút Tiêu chuẩn & Mini).

*Tôi đã phát hành mẫu này trên MakerWorld vào ngày 29/10/24. Đây là lý do tại sao có nhiều bản cập nhật được ghi lại cho thiết kế trước khi tôi tải nó lên Printables.
