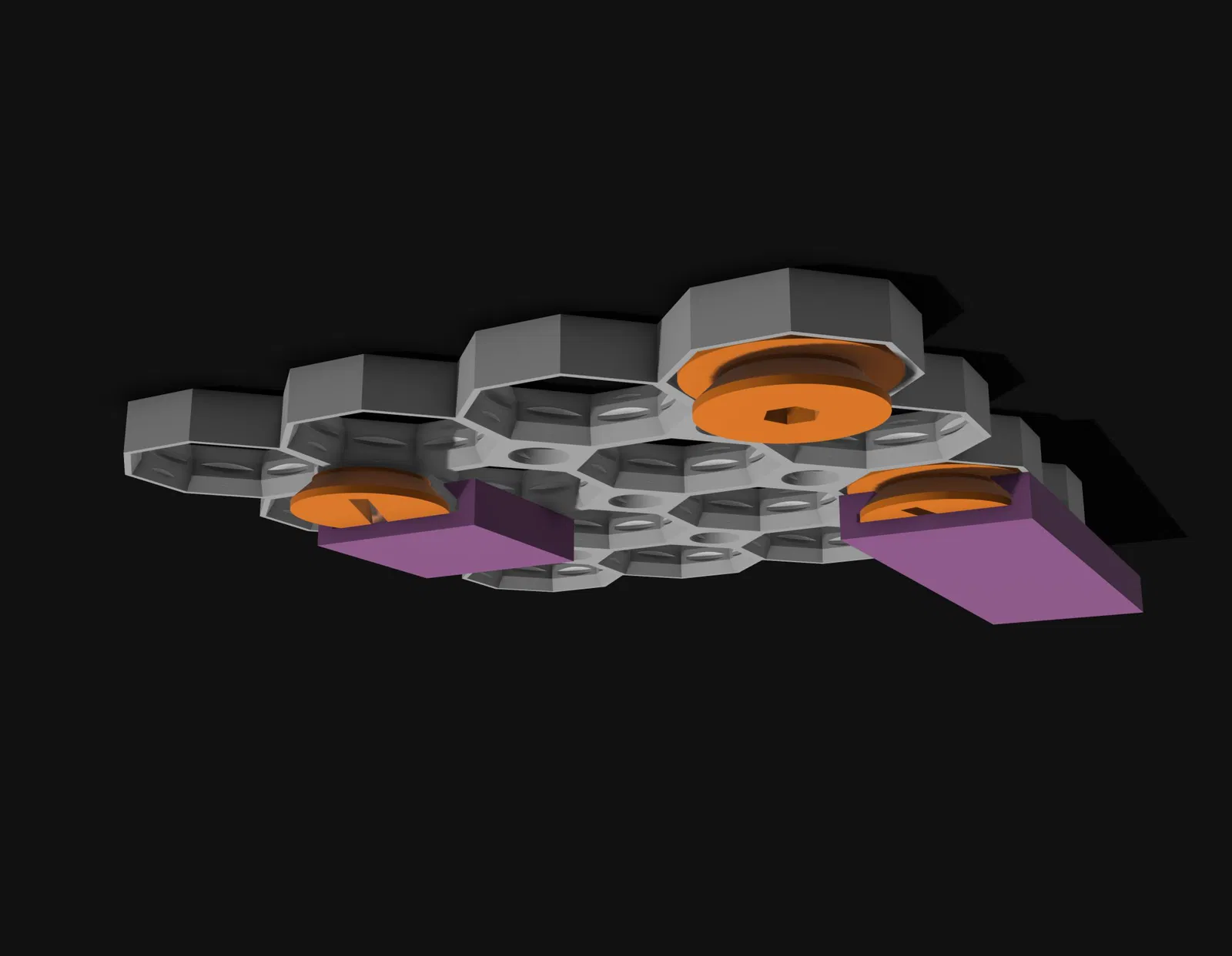

Flush Multiconnect - connector đa dụng cho multiboard v2

Mấy cái connector này dùng để treo thùng/kệ hay bất cứ thứ gì lên multiboard của bạn đó. Cái connector này khá đa dụng, bạn có thể gắn bất cứ thứ gì mình muốn lên.

Đây là phiên bản multiconnect tối ưu cho việc sử dụng với Underware và các kiểu khớp nối mới.

Lưu ý: Cũng có phiên bản multiconnect nâng cao cho multiboard, nếu bạn thích mấy kiểu khớp nối kiểu cũ đó nha.

Xem tất cả các mẫu tương thích bằng cách dùng tag multiconnect ở đây trên printables, các mẫu multiconnect trên makerworld hoặc tag multiconnect trên thangs.

"Phiên bản phẳng" nghĩa là gì: Thông thường multiconnect có độ lệch 2.6mm so với bảng. Ban đầu tôi thêm cái này để tất cả các connector nằm trên cùng một mặt phẳng, vì các khớp nối multiboard đã tạo ra độ lệch 2.6mm này. Ý tưởng chính đằng sau độ lệch bắt buộc này là để đơn giản hóa mọi thứ cho bạn với tư cách là người dùng hệ thống connector. Điều này đặc biệt quan trọng vì tất cả các giải pháp gắn kết chính thức đều sử dụng một loại khớp nối nào đó - và nếu bạn có một khớp nối ở bất kỳ đâu thì mọi thứ sẽ trở nên phức tạp.

Nhưng rồi @HandsOnKatie đã giới thiệu Underware vào thế giới multiconnect (nhân tiện, bạn nên xem v2 generator của @BlackjackDuck trên makerworld). Và với hệ thống mới này, cô ấy cũng nói với mọi người chỉ cần sử dụng các lỗ ren nhỏ để bắt vít multiboard vào dưới bàn của bạn. Đối với trường hợp sử dụng này, việc làm theo cách này hoàn toàn hợp lý, nhưng bạn không còn khớp nối nào nữa và độ lệch 2.6mm cảm thấy tùy tiện.

Vì vậy, phiên bản phẳng loại bỏ độ lệch và cả những biến thể buộc phải có độ lệch đó. Phiên bản này là người bạn đồng hành hoàn hảo cho cài đặt Underware của bạn - hoặc nếu bạn có thể bỏ qua các khớp nối gắn kết chính thức theo bất kỳ cách nào khác.

Cập nhật: Ngày nay, multiboard cũng chính thức hỗ trợ các khớp nối phẳng, họ thậm chí còn coi đây là khuyến nghị mới.

Tại sao nên sử dụng connector này: Connector có thể sử dụng đa năng và cho phép lắp đặt cũng như tháo gỡ bất cứ thứ gì bạn muốn một cách nhanh chóng và dễ dàng, đồng thời vẫn khá chắc chắn. Ngoài ra, connector sẽ vô hình khi có thứ gì đó được gắn vào, tạo nên một cái nhìn tổng thể đẹp mắt hơn.

Bạn cũng có thể sử dụng connector này cho các mẫu của riêng bạn, xem bên dưới.

Cách sử dụng: Các connector có các biến thể khác nhau cho các lỗ khác nhau của multiboard. Chọn cái phù hợp nhất với nhu cầu của bạn. Nói chung, tôi đề xuất sử dụng:

• Loại lớn cho mọi thứ khác phù hợp với lưới thông thường
• Các loại nhỏ để chuyển sang bố cục lưới lỗ nhỏ

Screw connectors có ba phiên bản, một phiên bản có đầu khá phẳng, một phiên bản có lục giác 6mm và một phiên bản có khe đồng xu. Tôi khuyên bạn nên luôn in các phiên bản lục giác/khe đồng xu, vì đầu connector sẽ không nhìn thấy sau khi bạn gắn bất cứ thứ gì vào đó.

Đối với screw connectors và push fit connector, cũng có các phiên bản có thể in nghiêng để tối ưu hóa hướng in. Các phiên bản vít cần được gấp lại trước khi vặn vào. Điều này sẽ tăng cường độ bền của bộ phận lên rất nhiều.

Các cách sử dụng khác: Bạn cũng có thể sử dụng hệ thống connector với tường lưu trữ dạng tổ ong của bạn hoặc bất kỳ tường/bề mặt nào bạn có thể bắt vít.

Về hệ thống connector: Thiết kế/kích thước của connector thực sự khá đơn giản. Bạn có thể xem trong tệp PDF kích thước được cung cấp để tạo các mẫu của riêng mình bằng cách sử dụng cùng một connector. Ngoài ra còn có các tệp STEP chỉ bao gồm đầu nối và mặt sau của thùng/kệ để bạn sử dụng cho các sáng tạo của riêng mình. Đừng ngần ngại sử dụng chúng.

Hướng dẫn in: Tất cả các connector đều được cung cấp theo hướng mà chúng nên được in. Sử dụng ít nhất 3 lớp vỏ ngoài và tôi đề xuất ít nhất 20% infill. Tôi đang sử dụng kiểu infill lưới, nhưng các kiểu khác có thể cũng ổn. Vui lòng không in ở chế độ "siêu nhanh" (/
