Tệp STEP vít/bu lông Multiboard cho mô hình hóa và kích thước (tài liệu)

Lưu ý quan trọng: Hiện tại Multiboard đã bao gồm các tệp STEP chính thức, tôi khuyên bạn nên sử dụng chúng khi tạo mô hình của riêng mình trong phần mềm CAD: https://www.multiboard.io/parts-library/remixing

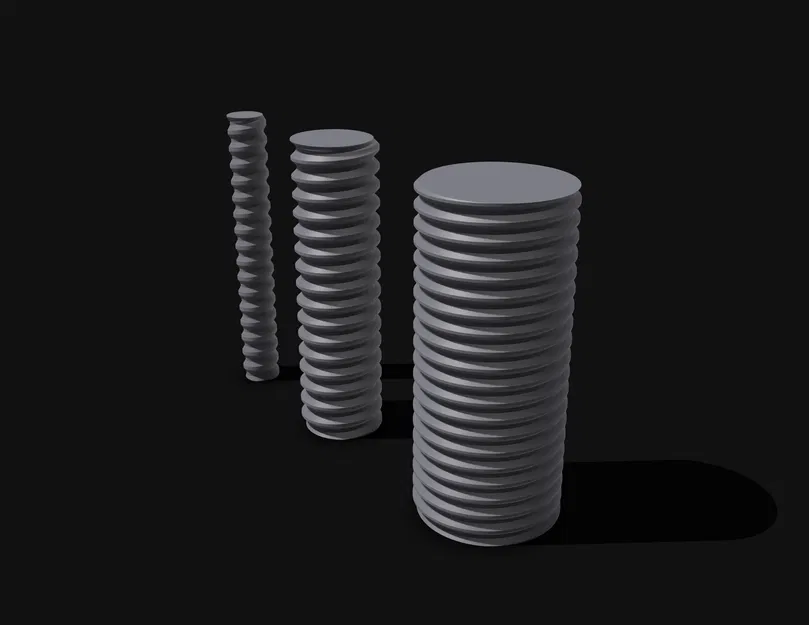

Mô tả: Vật thể này không nhằm mục đích in trực tiếp. Nhưng tôi muốn thêm các bộ phận vào multiboard của mình (xem https://www.multiboard.io/) và do đó cần mô hình hóa các vít (thật đáng tiếc là chưa có tệp STEP thực sự nào được phát hành).

Vì vậy, đây là dành cho tất cả mọi người để có thể bắt đầu nhanh hơn.

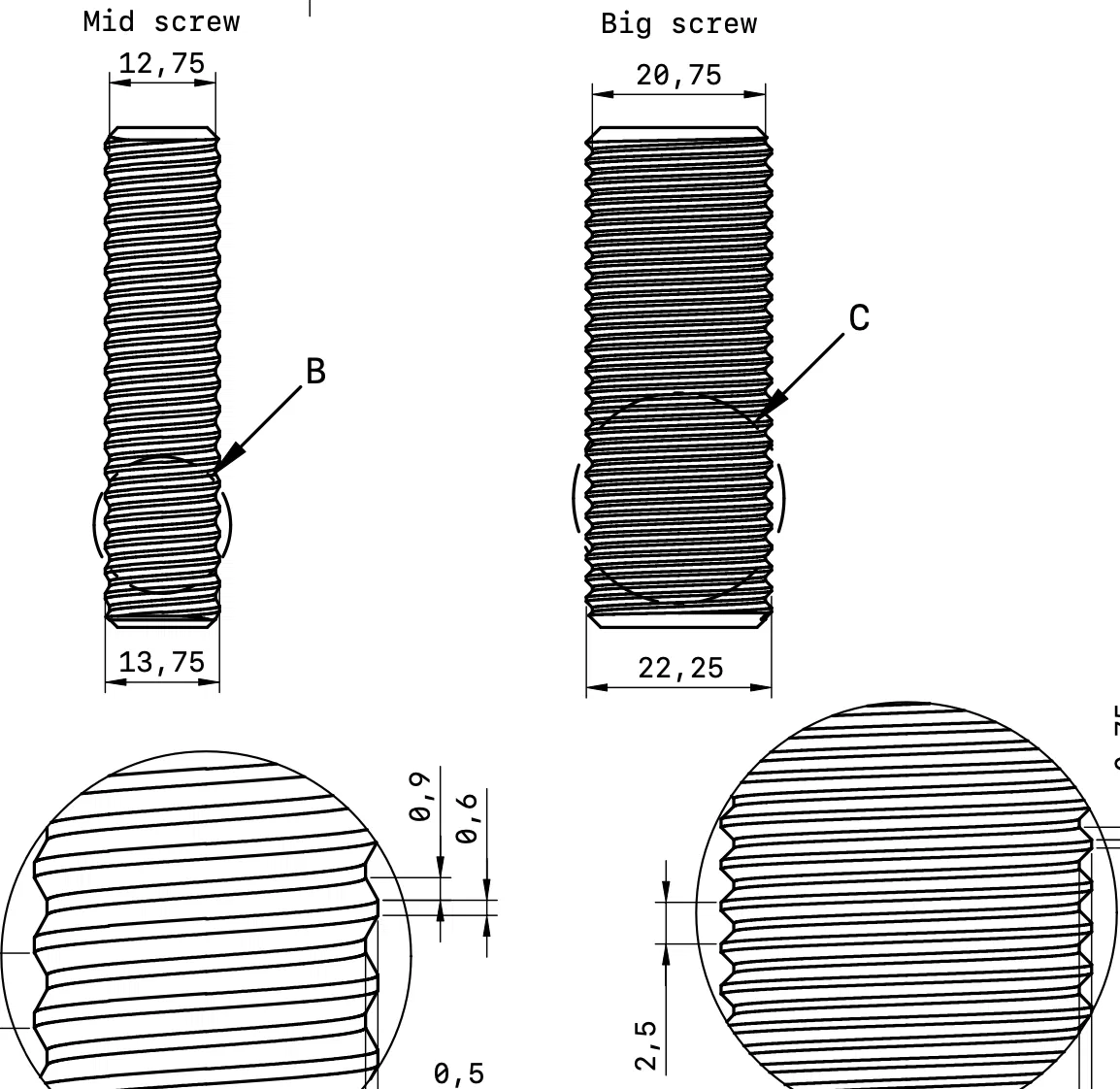

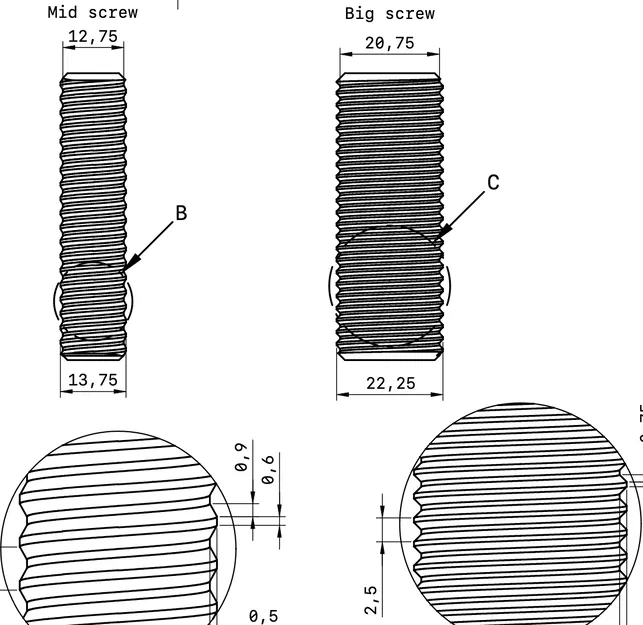

Ngoài tệp STEP, tôi cũng đã bao gồm một tệp PDF chứa tất cả các kích thước tôi đã sử dụng.

Các tệp được chia thành hai phiên bản:

• Kích thước và tệp STEP được tạo lại từ các tệp STL (phiên bản phát hành ban đầu), khi chưa có tệp STEP. Tôi đã cố gắng làm tròn mọi thứ thành các giá trị "đẹp", vì tôi không tin tưởng vào các phép đo tôi lấy từ các tệp STL. Vì tôi sử dụng CAD nên làm việc với dữ liệu lưới, những tệp này sẽ hơi lệch một chút, nhưng cũng sẽ hoạt động tốt.
• Kích thước là tệp STEP được tạo lại từ các tệp STEP. Kích thước trong phiên bản này được làm tròn ở ba chữ số thập phân, nhưng sử dụng các giá trị có vẻ hơi khác một chút (như 0,604mm thay vì 0,6mm). Kích thước cũng có thể vẫn hơi khác so với các bộ phận ban đầu, vì các tệp STEP hiện tại bị lỗi và mọi thứ không khớp 100%. Tuy nhiên, phiên bản này sẽ hoạt động giống với những gì multiboard làm. Sự khác biệt vẫn còn rất nhỏ.

Lưu ý tôi chỉ đo kích thước tệp STL/STEP, không sao chép bất kỳ phần nào của tệp gốc. Các tệp bạn có thể tải xuống ở đây dựa trên các kích thước đó, tôi đã tạo lại các vít dựa trên tài liệu của riêng mình.

Ghi nhận công lao của Jonathan (KeepMaking) đã tạo ra multiboard!
