Giá đỡ Python AMS Enclosure cho PolyDryer

Đây là một nắp thay thế cho PolyDryer có các khóa tích hợp tương thích với Python AMS Enclosure. Bản sửa đổi này không yêu cầu bất kỳ thay đổi vĩnh viễn nào đối với PolyDryer, và bạn có thể trả lại máy sấy về cấu hình ban đầu bất cứ lúc nào nếu bạn lưu giữ các bộ phận gốc đã được thay thế.

Việc gắn PolyDryer vào Python AMS Enclosure là một điểm yếu đã được biết đến đơn giản vì PolyDryer chưa bao giờ được thiết kế để tự đỡ, mà chỉ để khớp với hộp sấy. Bản sửa đổi này mở rộng giao diện của PolyDryer để sử dụng cùng các khóa trượt mà Python AMS Enclosure sử dụng cho các tấm chắn của nó.

(Ảnh bao gồm mô hình Nắp thay thế được liên kết bên dưới)

Mô hình liên quan

• Python AMS Heated Enclosure bởi humebeam
• PolyDryer Replacement Faceplate bởi Matt Kay
• Python AMS Enclosure Gasketed Cutout Seals

Hướng dẫn in

• Bản in này đã được thử nghiệm với PLA, nhưng bất kỳ sợi nhựa nào cũng sẽ hoạt động tốt. Nhiệt thực ra không phải là vấn đề lớn, vì không khí sấy không quá nóng và nó chỉ tiếp xúc với nắp ở rất gần cạnh của cổng thoát.
• Tất nhiên, hãy in với mặt phẳng úp xuống.

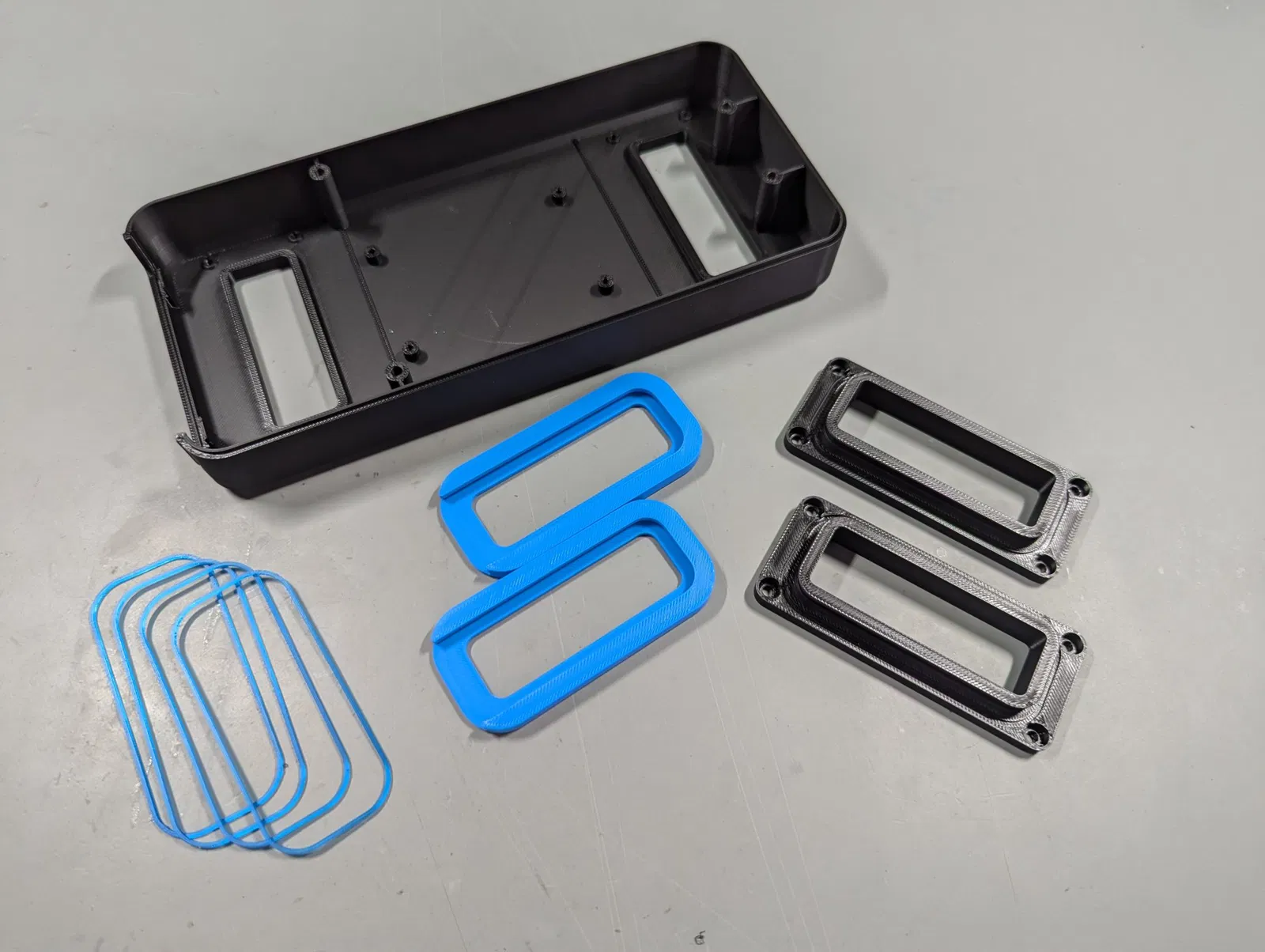

Số lượng in (mỗi PolyDryer)

• 1× Nắp (Cover)
• 2× Cổng (Port)
• 2× Gioăng sau (Rear Seal)
• 4× Gioăng (Gasket) (tùy chọn)

Phần cứng:

• 8× Ốc lục giác chìm M3×6

Các Gioăng (Gasket) giống như các gioăng từ dự án Gasketed Cutout Seals ở trên)

Hướng dẫn lắp ráp

1. Tháo bốn ốc màu đen khỏi vỏ PolyDryer. Chúng là những con ốc duy nhất có thể tiếp cận từ bên ngoài và nằm ở mặt nhãn của máy sấy.
2. Tháo nắp gốc, cẩn thận không làm xê dịch bất kỳ dây điện nào. Đầu nối nguồn đặc biệt dễ bị xê dịch.
3. Tháo nắp luồng khí khỏi bên trong nắp gốc đã tháo bằng cách tháo bốn ốc bạc.
4. Gắn nắp luồng khí vào Nắp (Cover) đã in bằng bốn ốc bạc tương tự. Cẩn thận giữ nguyên hướng. Nắp sẽ khớp vào các chi tiết nổi trên nắp in, nhưng có thể ép nó vào sai hướng.
5. Vặn Nắp (Cover) đã in vào vị trí trên PolyDryer bằng bốn ốc đen tương tự. Một lần nữa, cẩn thận giữ mọi dây điện đúng vị trí và không bị kẹp.
6. Nếu muốn, hãy ép một Gioăng (Gasket) vào cả hai mặt của mỗi Cổng (Port).

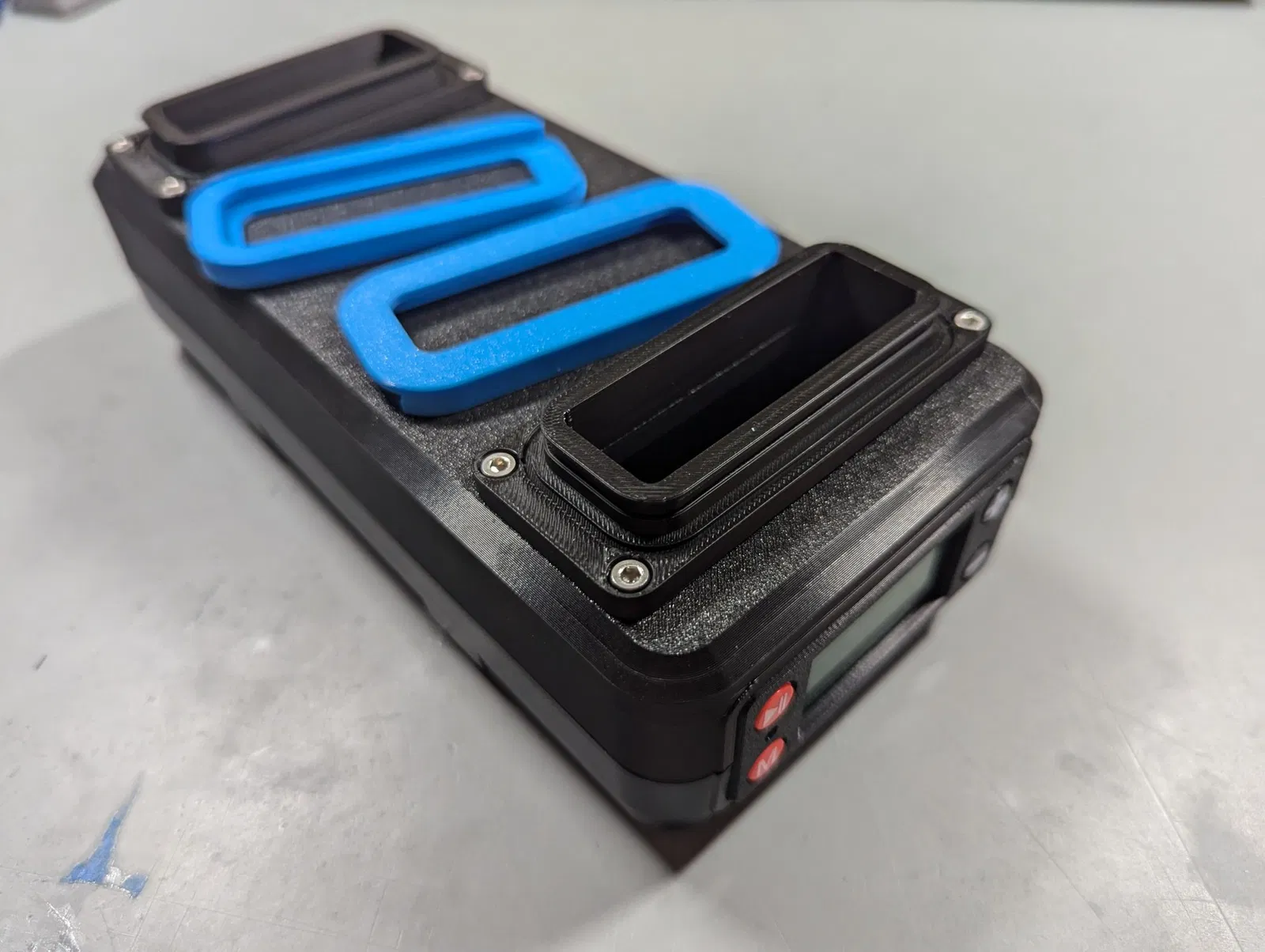

7. Vặn các Cổng (Port) vào bên ngoài Nắp (Cover) bằng ốc M3, 4 con cho mỗi cổng.

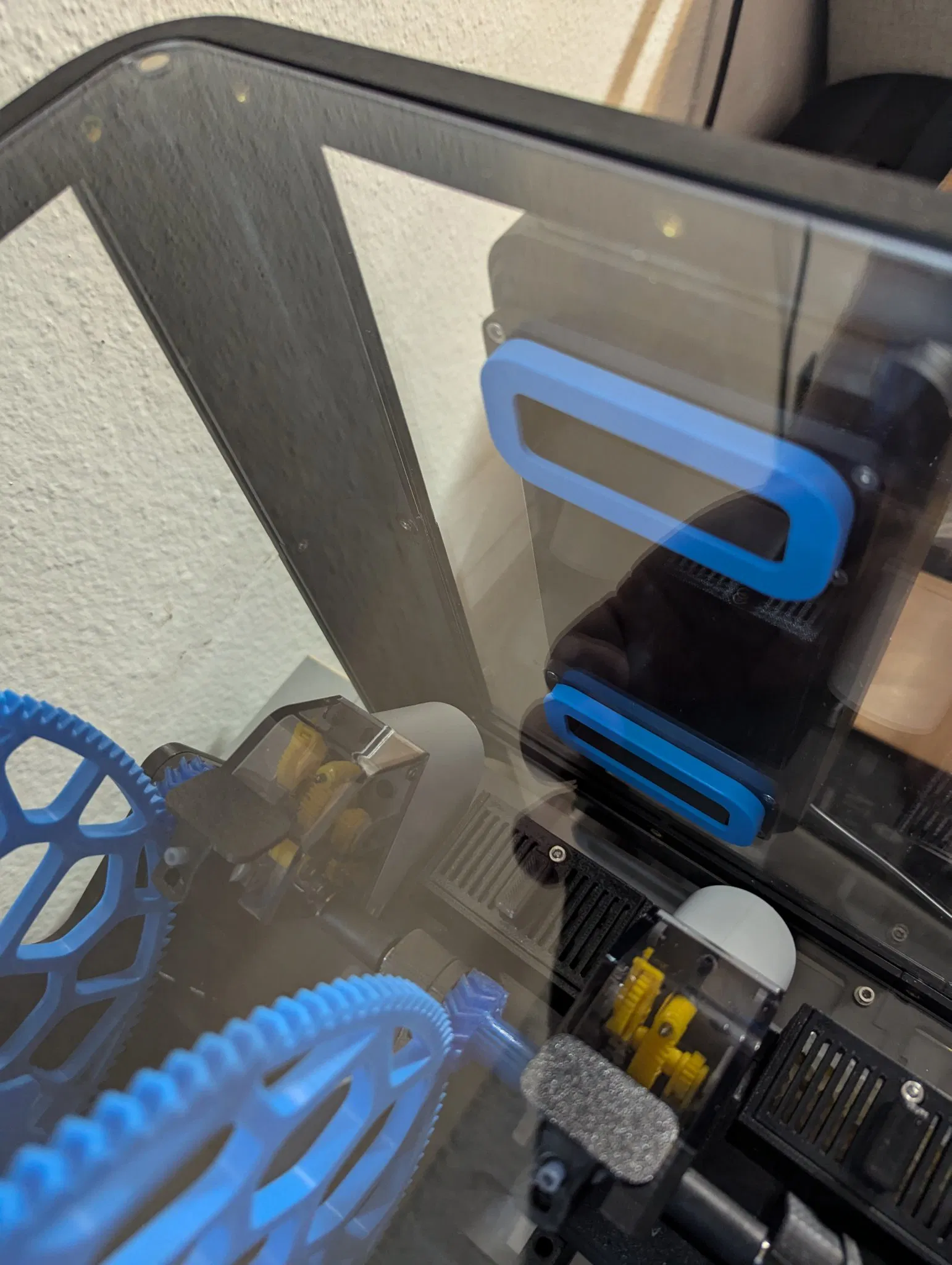

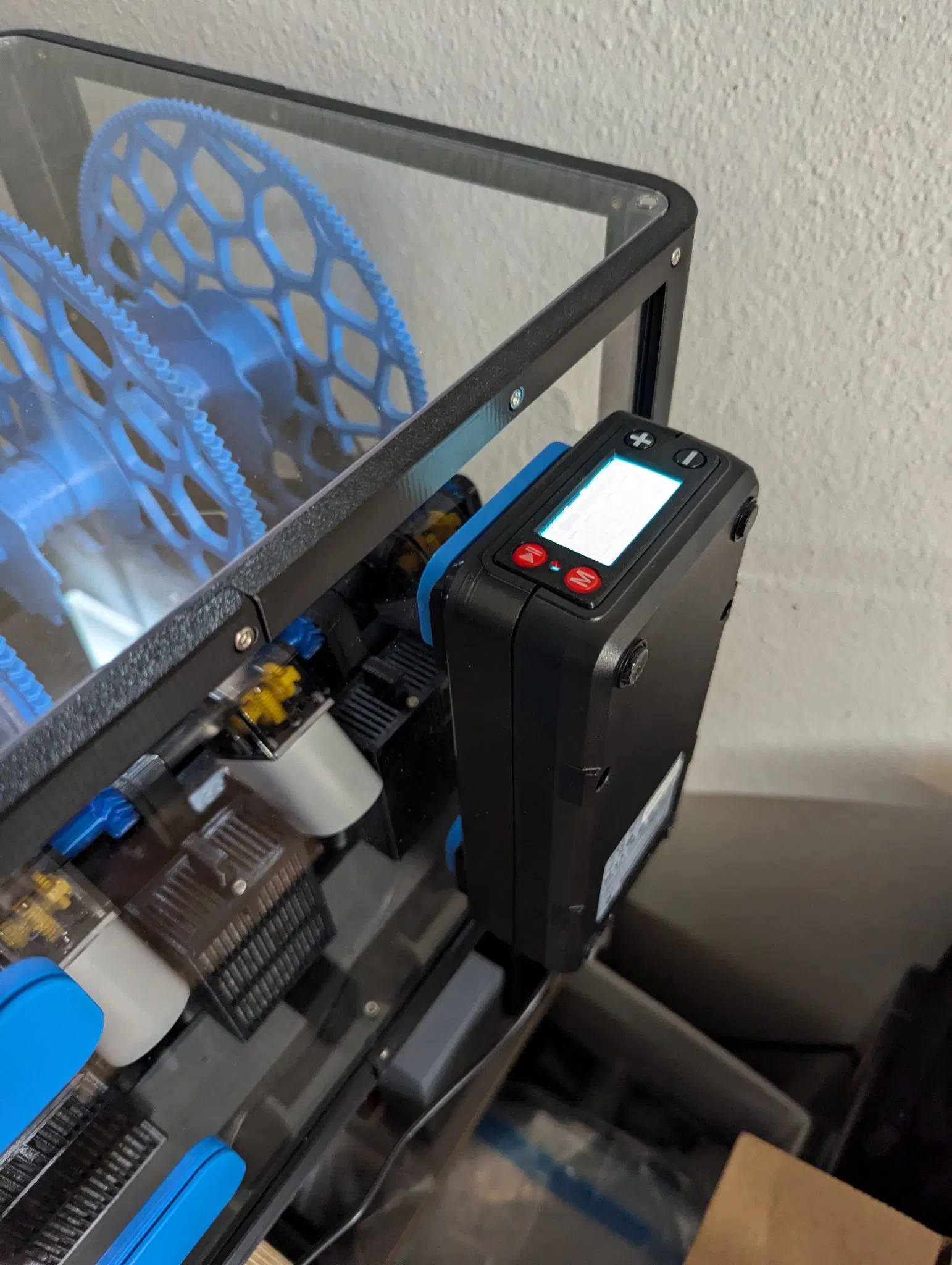

8. Gắn PolyDryer vào enclosure bằng cách luồn các Cổng (Port) qua các lỗ cắt và sau đó trượt một Gioăng sau (Rear Seal) vào mỗi Cổng (Port) từ bên trong. Việc này sẽ cần một chút khéo léo và có thể cần lực, vì dung sai giữa các cổng của máy sấy và các lỗ cắt của enclosure khá sít.

Mẹo

• Khi vặn vào bộ phận in (gắn nắp luồng khí vào nắp in, hoặc nắp in vào PolyDryer), hãy làm từ từ và dùng lực ấn xuống nhiều hơn bình thường.

  Chất liệu in gần như chắc chắn sẽ cứng hơn nhựa gốc và có khả năng làm nứt các bộ phận in nếu bạn làm quá nhanh. Nứt thường xảy ra dọc theo các đường lớp, vì vậy việc ấn xuống sẽ giúp chúng giữ lại với nhau khi ốc tạo ren riêng. Một chút nứt (1-3 tiếng "rắc" có thể nghe thấy cho mỗi ốc) là ổn; ốc khá dài và chỉ cần vài vòng ren để gắn chặt nắp hoặc nắp luồng khí.

• Kích thước ốc Cổng (Port) lý tưởng là M3×6, nhưng tối đa khoảng 10mm là được. Có thể hữu ích nếu bạn vặn thử ốc M3 vào nắp trước để tạo ren trước khi thử gắn Cổng (Port).

• Một lần nữa, đầu nối nguồn rất dễ bị tuột khỏi vỏ, hãy đặc biệt chú ý đến điều này trong quá trình lắp ráp.

• Dây quạt và dây cặp nhiệt (màu nâu) đều chạy dọc theo đỉnh máy sấy và dễ bị kẹp hoặc hư hỏng.
