Cập nhật ngày 29 tháng 7 năm 2025

Bản vẽ acrylic / tấm (định dạng DXF) đã được cập nhật lên phiên bản 1.03b, giúp dễ lắp ráp hơn, xem thêm về điều này trong hướng dẫn lắp ráp sau.

Về sản phẩm

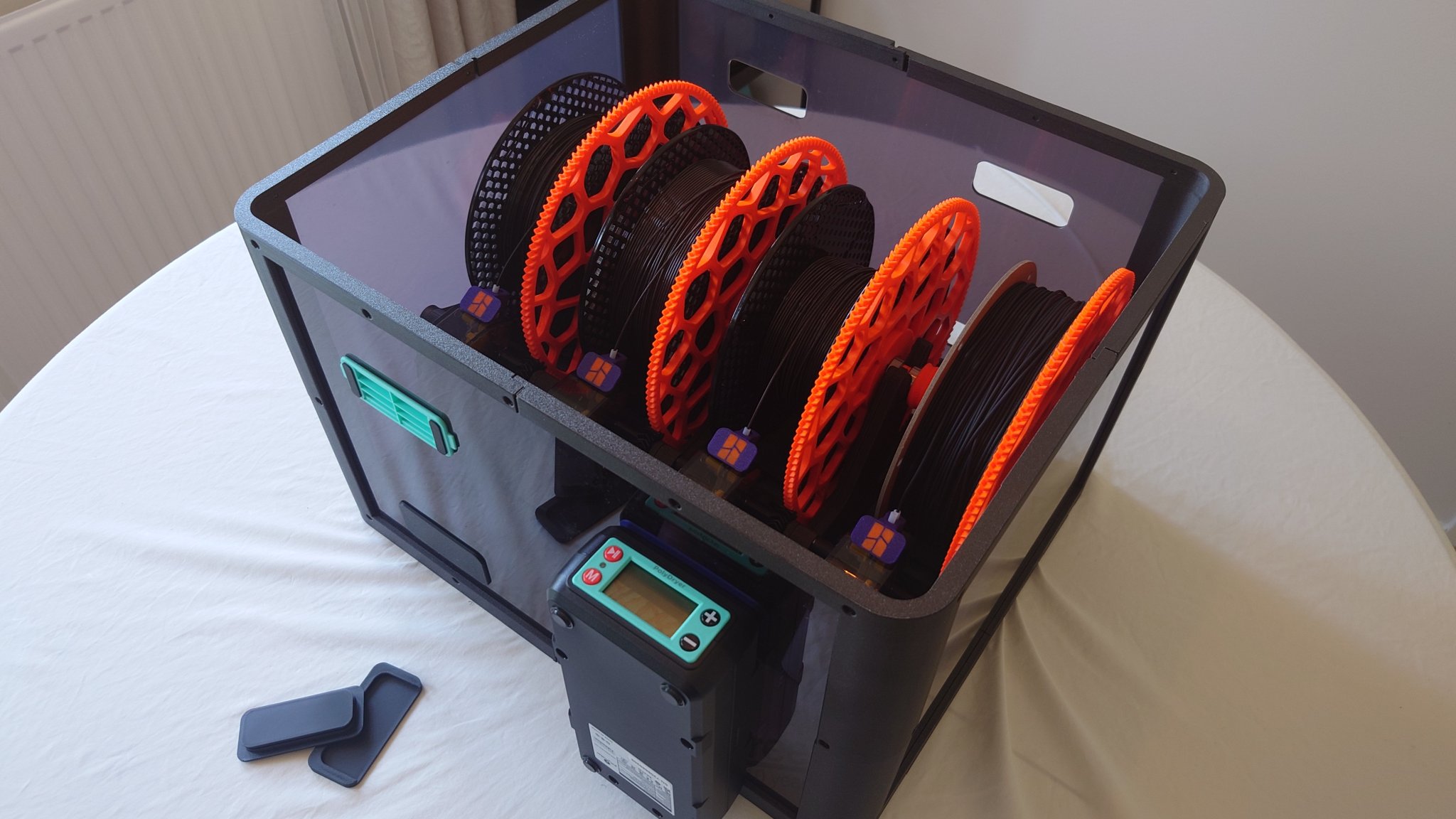

Đây là một vỏ máy có gia nhiệt chủ động cho Python AMS. Nó có thể được sử dụng với tối đa bốn PolyMaker PolyDryers. Ngoài ra còn có Vỏ máy sấy thụ động. Các bộ phận in thực tế là giống nhau, chỉ có các tấm phía trước và phía sau là khác nhau nhưng tôi muốn giữ chúng riêng biệt vì nhiều lý do.

Đối với hầu hết các trường hợp sử dụng, một hoặc hai máy sấy là đủ nhưng còn tùy thuộc vào loại sợi bạn thường in cũng như độ ẩm của khu vực bạn đặt máy.

Hỗ trợ cho nhiều loại bộ gia nhiệt hơn có thể được thêm vào sau.

Bạn nên sử dụng thêm Hộp Gel Silica Python AMS để duy trì độ ẩm thấp bên trong hộp khi bộ sấy không hoạt động.

Kích thước của vỏ máy là 460.0 mm (chiều rộng) x 390.5 mm (chiều sâu) x 293.0 mm (chiều cao).

Hiệu quả ra sao?

Trong thí nghiệm của tôi, với ba hộp gel silica đã làm khô hoàn toàn, một cuộn dây Prusament PETG gần đầy trong giá đỡ cuộn dây Python đã giảm từ 1233 g xuống 1171 g, 62 gram! Hai PolyDryers được sử dụng ở cài đặt tối đa trong 6 giờ, một cái gắn phía sau và một cái gắn phía trước.

Chỉ sử dụng máy sấy mà không có hộp gel silica thì không hiệu quả bằng, vì vậy đừng quên sử dụng chúng với gel silica đã làm khô.

Tương tự, việc có gel silica trong vỏ máy sẽ giữ độ ẩm tương đối ở mức tối thiểu và giữ cho cuộn dây khô, nhưng để thực sự làm khô cuộn dây, cả gel silica khô và bộ gia nhiệt đều phải được sử dụng.

Nên dùng bao nhiêu máy sấy?

Tùy thuộc vào cách sử dụng của bạn. Đối với hầu hết mọi người, hai PolyDryers là đủ.

Hỗ trợ

Tất cả các thiết kế và sửa đổi của tôi trên Printables đều miễn phí sử dụng và phối lại. Chúng có giấy phép phi thương mại. Nếu bạn thích thiết kế này hoặc bất kỳ thiết kế nào khác của tôi, bạn có thể gửi cho tôi một khoản đóng góp nhỏ bằng liên kết bên dưới. Cảm ơn bạn :)

https://www.paypal.me/humebeamengineering

BOM - Danh sách vật liệu

Tôi khuyên bạn nên sử dụng hai PolyDryers, điều này là đủ cho hầu hết mọi người. Đối với Python, bạn thực sự chỉ cần máy sấy chứ không cần hộp nhựa, vì vậy bạn có thể tiết kiệm được một chút tiền:

• PolyMaker PolyDryer

Bạn có thể thêm tối đa hai PolyDryers nữa sau này.

Sợi in

Tôi gợi ý in vỏ máy bằng PETG, ABS, ASA, PA hoặc PC vì nó có thể nóng lên khá nhiều bên trong vỏ máy khi bộ sấy đã hoạt động một thời gian, do đó PLA có thể bị biến dạng do nhiệt.

Cần khoảng 1 Kg sợi in với cài đặt in được khuyến nghị.

Tôi đã in hầu hết các bản dựng thử nghiệm bằng Prusament ASA và Prusament PC-CF.

Tấm

• Các tấm Acrylic hoặc PC dày 3 mm được cắt theo bản vẽ DXF đi kèm.

Phần cứng

Các loại vít đầu lục giác M3 sau đây là cần thiết:

• Lỗ vít phía trên (có các cạnh): 16 x M3-12 mm
• Lỗ vít giữa: 8 x M3-10 mm
• Lỗ vít phía dưới: 20 x M3-10 mm
• Đáy vỏ máy (khớp nối đuôi én): 8 x M3-25 mm
• Tay nắm: 4 x M3-16 mm
• Gắn tấm đáy: 6 x M3-8 mm
• Tùy chọn gắn Python vào vỏ máy: 4 x M3-16 mm

Tóm lại, các loại vít đầu lục giác M3 cần thiết là:

• 6 x M3-8 mm
• 28 x M3-10 mm
• 16 x M3-12 mm
• 8 x M3-16 mm
• 8 x M3-25 mm

Nếu bạn không có sẵn, tốt nhất nên mua bộ kit bên dưới, nó sẽ có mọi thứ bạn cần cho bản dựng này và hơn thế nữa:

• Bộ kit vít đầu lục giác M3 150 chiếc

Nam châm

Cần 8 viên nam châm Neodymium tròn 6 x 3 mm.

• Nam châm Neodymium 6 x 3 mm

Cáp hub AMS (1500 mm)

Vì vỏ máy khá lớn, tôi khuyên dùng cáp hub dài hơn đi kèm với hub AMS, nó cũng có thể mua riêng:

• Cáp Bambu Bus (chọn loại 6 chân, 1500 mm)

Công cụ và các thứ khác

• Mỏ hàn
• Băng dính hai mặt 3M 4229P VHB

Cài đặt in

Tất cả các bộ phận đều được in không cần hỗ trợ và tôi khuyên dùng 3 lớp tường và độ điền khoảng 15%. In tất cả các bộ phận theo hướng tôi đã đặt chúng.

Mặt tay nắm có chữ “Python AMS” ẩn ở lớp đầu tiên mà bạn có thể sơn bằng AMS của mình nếu muốn, sử dụng công cụ Paint Bucket trong Bambu Studio:

In mỗi bộ phận một cái ngoại trừ các nút M14 (xem phần bên dưới), polydryer-cutout-gasket-lock-1.00.3mf, enclosure-cutout-seal-rear-1.00.3mf và enclosure-cutout-seal-front-1.00.3mf.

Bộ khóa gioăng lắp vào bên trong vỏ máy để giữ PolyDryer cố định, vì vậy đối với một máy sấy, bạn cần hai cái này, tùy thuộc vào số lượng máy sấy bạn sử dụng.

polydryer-cutout-gasket-lock-1.00.3mf

Lưu ý rằng các bộ khóa gioăng có thể không hỗ trợ hoàn toàn trọng lượng của PolyDryer vì các “lẫy” trên máy sấy rất ngắn, vì vậy ngoài các bộ khóa gioăng, tôi khuyên bạn nên sử dụng băng dính hai mặt trên máy sấy áp vào tấm, tôi tự dùng 3M 4229P VHB.

Còn các miếng đệm cắt vỏ máy thì sao? Chúng được sử dụng ở các lỗ cắt của vỏ máy nơi bạn không sử dụng máy sấy, chúng dùng để bịt kín hoàn toàn vỏ máy. Giả sử bạn chỉ muốn thử với hai PolyDryers trước và đặt chúng ở phía trước vỏ máy. Sau đó, bạn phải bịt các lỗ cắt phía sau bằng các miếng đệm cắt. Vì vậy, hãy in đủ số lượng này (phía trước + phía sau của mỗi loại) bạn cần cho thiết lập của mình.

Các lỗ cắt trên tấm cũng tương thích với các đầu nối khí đi kèm với PolyDryer, hai trong số đó được bao gồm trong mỗi PolyDryer.

Hướng dẫn lắp ráp

Hình ảnh dưới đây trong hướng dẫn lắp ráp là của phiên bản vỏ máy cũ hơn nơi sử dụng các đầu ren nóng chảy nhưng phiên bản hiện tại bạn chỉ cần vặn trực tiếp các vít đầu lục giác M3 vào các bộ phận in. Tuy nhiên, việc lắp ráp là giống hệt nhau.

Nhấn một nam châm tròn vào mỗi góc của các cạnh, điều này sẽ giữ tấm trên cùng sau khi lắp ráp. Lưu ý hướng của nam châm để nó khớp với tấm trên cùng.

Các lỗ trên các khớp nối đực của các bộ phận đáy được ren M3. Sử dụng 8 vít đầu lục giác 25 mm để vặn các bộ phận đáy lại với nhau.

Đi từ phía khớp nối cái vào phía khớp nối đực như hình dưới đây. Làm tương tự cho tất cả tám khớp nối. Chưa vặn chặt hoàn toàn, bạn có thể cần điều chỉnh một chút sau này.

Tiếp theo, đặt tấm đáy và vặn nó bằng sáu vít vào các bộ phận đáy. Nếu bạn gặp khó khăn trong việc căn chỉnh lỗ, bạn có thể cẩn thận khoan tay các lỗ của tấm bằng mũi khoan 4.0 mm để mở rộng chúng một chút. Chưa vặn chặt hoàn toàn.

Tiếp theo, trượt các tấm trái, phải, sau và trước vào.

Lưu ý các lỗ vít và đảm bảo chúng khớp với nhau, các tấm rất gần nhưng không hoàn toàn đối xứng.

Nếu các lỗ không thẳng hàng, hãy lật tấm lại theo hướng khác (theo chiều ngang), bạn cũng có thể cần lật nó theo chiều dọc.

Các lỗ trên tấm phải được căn giữa hoàn hảo trong các bộ phận in.

Đặt bốn bộ phận trên cùng của các tấm. Mỗi bên được đánh dấu theo hướng nó đang đối mặt, tức là trái, sau, phải và trước.

Vặn tay nắm vào tấm trên cùng bằng 4 vít đầu lục giác M3-16 mm. Nhấn 4 nam châm còn lại vào mỗi góc của tấm trên cùng. Chúng được ép chặt, hãy đảm bảo hướng nam châm khớp với các bộ phận cạnh.

Nếu nam châm quá chặt để nhấn vào, vui lòng sử dụng mũi khoan 6.0 mm và khoan cẩn thận vào mỗi góc để đảm bảo không có lỗi trong các lỗ cắt laser.

Vặn bốn “cạnh” vào các tấm trên cùng bằng vít đầu lục giác M3-12 mm. Điều này tạo ra một lớp bịt kín và cũng được sử dụng để tấm trên cùng tựa vào. Việc căn chỉnh mọi thứ ở đây có thể hơi khó khăn nhưng hãy kiên nhẫn và bạn sẽ có thể vặn mọi thứ lại với nhau. Lưu ý hướng của các bộ phận in, giống như các bộ phận “trên cùng”, mỗi bộ phận được đánh dấu theo hướng nó nên đối mặt.

Tiếp theo, vặn các vít còn lại:

• Lỗ vít phía trên (có các cạnh): 16 x M3-12 mm
• Lỗ vít giữa: 8 x M3-10 mm
• Lỗ vít phía dưới: 20 x M3-10 mm

Vặn các nút M14 phía sau theo cấu hình của bạn. Đây là cho bốn tuyến cuộn dây bên ngoài, một tuyến PTFE AMS thông thường và một cáp AMS.

Nút cáp AMS gồm hai nửa. Đặt cáp vào giữa, luồn qua đầu nối AMS bên trong rồi vặn nút vào.

Đặt Python AMS của bạn vào bên trong vỏ máy. Bạn không cần phải tháo bất kỳ ốc vít nào của vỏ máy, chỉ cần cẩn thận uốn cong các cạnh và nó sẽ trượt vào.

Cố định Python vào vỏ máy bằng ba vít M3-16 mm từ bên ngoài vào.

Bịt kín các lỗ vỏ máy cho các PolyDryer mà bạn không sử dụng. Ví dụ, tôi đang sử dụng hai PolyDryers gắn phía trước nên tôi bịt kín bốn lỗ phía sau. Sau đó, bạn có thể thêm các máy sấy bổ sung sau nếu muốn.

Vỏ máy cũng tương thích với các miếng đệm đi kèm với PolyDryer (mỗi PolyDryer đi kèm hai miếng đệm), chỉ hiển thị cả hai tùy chọn ở đây.

Cuối cùng, vặn chặt tất cả các vít đầu lục giác M3.

Tối ưu hóa tuyến ống PTFE

Nếu bạn sử dụng phiên bản vỏ máy cũ hơn, bạn có thể thấy rằng ống PTFE từ Python AMS bị uốn cong lên hơi nhiều so với mong muốn và đầu nối trên vỏ máy nằm khá thấp, điều này khiến ống PTFE bị uốn cong khá nhiều, có thể dẫn đến ống bị mòn sớm.

Nếu vậy, bạn có thể in phiên bản mới nhất của mô-đun giá đỡ động cơ từ trang Python AMS và thay thế mô-đun hiện tại của bạn:

• motor-rear-print-1pc-1.03b.3mf

Với phiên bản trên, góc động cơ đã được tối ưu hóa để không làm ống PTFE bị uốn cong quá nhiều.

Nếu bạn vẫn chưa hoàn toàn hài lòng, bạn có thể đánh dấu và khoan một lỗ 4 mm ở tấm phía sau cách vài cm thẳng phía trên đầu nối nằm ngay phía sau đầu ra PTFE từ Python và luồn ống PTFE qua đó thay thế. Đó là giải pháp nhanh chóng và dễ dàng.

Để có giải pháp lâu dài và kín đáo hơn, hãy khoan lỗ này bằng mũi khoan 14 mm.

Thực ra không nhất thiết phải là mũi khoan 14 mm, bất kỳ kích thước nào từ 14-18 mm đều được, điều quan trọng là nó đủ lớn để đầu nối M14 đi qua.

Lỗ cắt không nhất thiết phải tròn, vì vậy bạn có thể sử dụng Dremel nếu không có máy khoan, lỗ cắt sẽ không nhìn thấy được sau khi lắp ráp nên hình dạng của nó không thực sự quan trọng, chỉ cần đảm bảo đầu nối và khớp nối che hoàn toàn lỗ.

Tiếp theo, in đầu nối M14 và sử dụng bất kỳ đầu nối M14 nào bạn dùng để luồn ống PTFE qua, hầu hết mọi người sẽ sử dụng đầu nối PTFE M14 thông thường ở đây.

• m14-coupler-for-rear-panel-1.03.3mf
• m14-ptfe-1.03.3mf

Đầu nối M14 và khớp nối chỉ cần vặn vào nhau, siết chặt vào tấm ở cả hai mặt.

Hoàn thành!

Nên sử dụng đầu nối M14 nào?

Bạn cần quyết định cấu hình cho các đầu nối phía sau sẽ sử dụng. Có rất nhiều lỗ M14 và trừ khi bạn sử dụng chức năng cuộn dây ngoài cho tất cả bốn khe cắm cuộn dây như bản render bên dưới, hầu hết chúng bạn nên bịt kín bằng các đầu nối M14 dạng rắn (m14-solid-1.00.3mf).

Một đầu nối bạn phải sử dụng là đầu nối M14 cho cáp AMS, nó gồm hai phần và bạn lắp nó qua cáp như thế này trước khi cắm và siết chặt. Nên luồn nó như bản render ở trên.

Mẹo: Nếu bạn đang sử dụng chức năng cuộn dây ngoài, tôi khuyên bạn nên sử dụng đầu nối M14 với khớp nối PC4-M10 hoặc PC4-M10 cả bên trong và bên ngoài vỏ máy, sau đó bạn có thể chỉ cần ngắt kết nối ống PTFE và nhấc toàn bộ bộ lắp ráp Python AMS ra để bảo trì dễ dàng.

Đối với các lỗ M14 còn lại, hãy sử dụng đầu nối PTFE hoặc đầu nối kín để vỏ máy được bịt kín hoàn toàn.
