Khay đôi Gridfinity cho HDD USB có khay phụ cáp

Một khay Gridfinity 1x3 cho hai ổ cứng USB HDD với một khay phụ nhỏ đính kèm cho cáp. Được thiết kế để phù hợp với nhiều ổ cứng khác nhau (cái bóng bẩy này mỏng nhưng lớn hơn khay tiêu chuẩn 1x2 đơn giản).

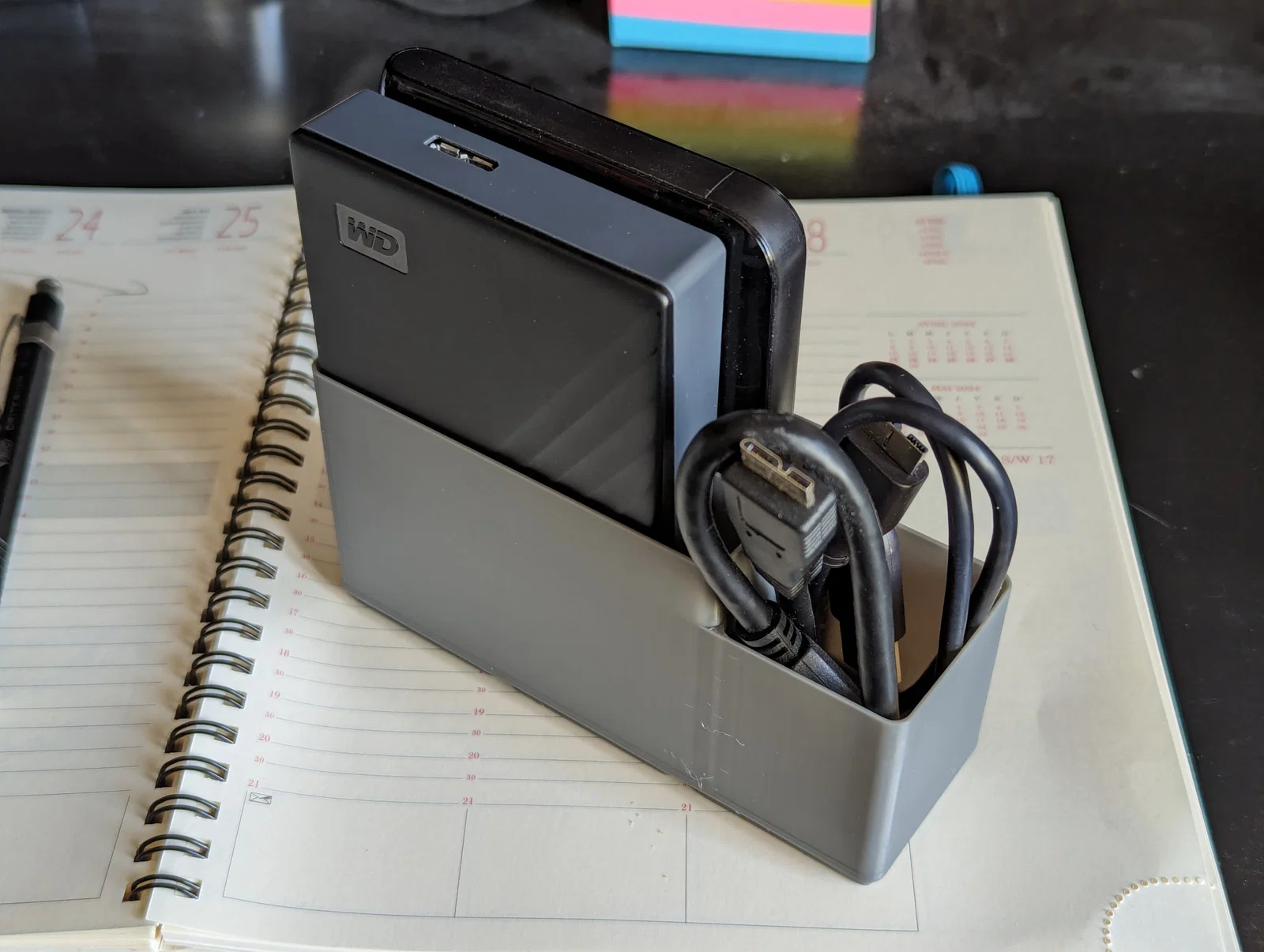

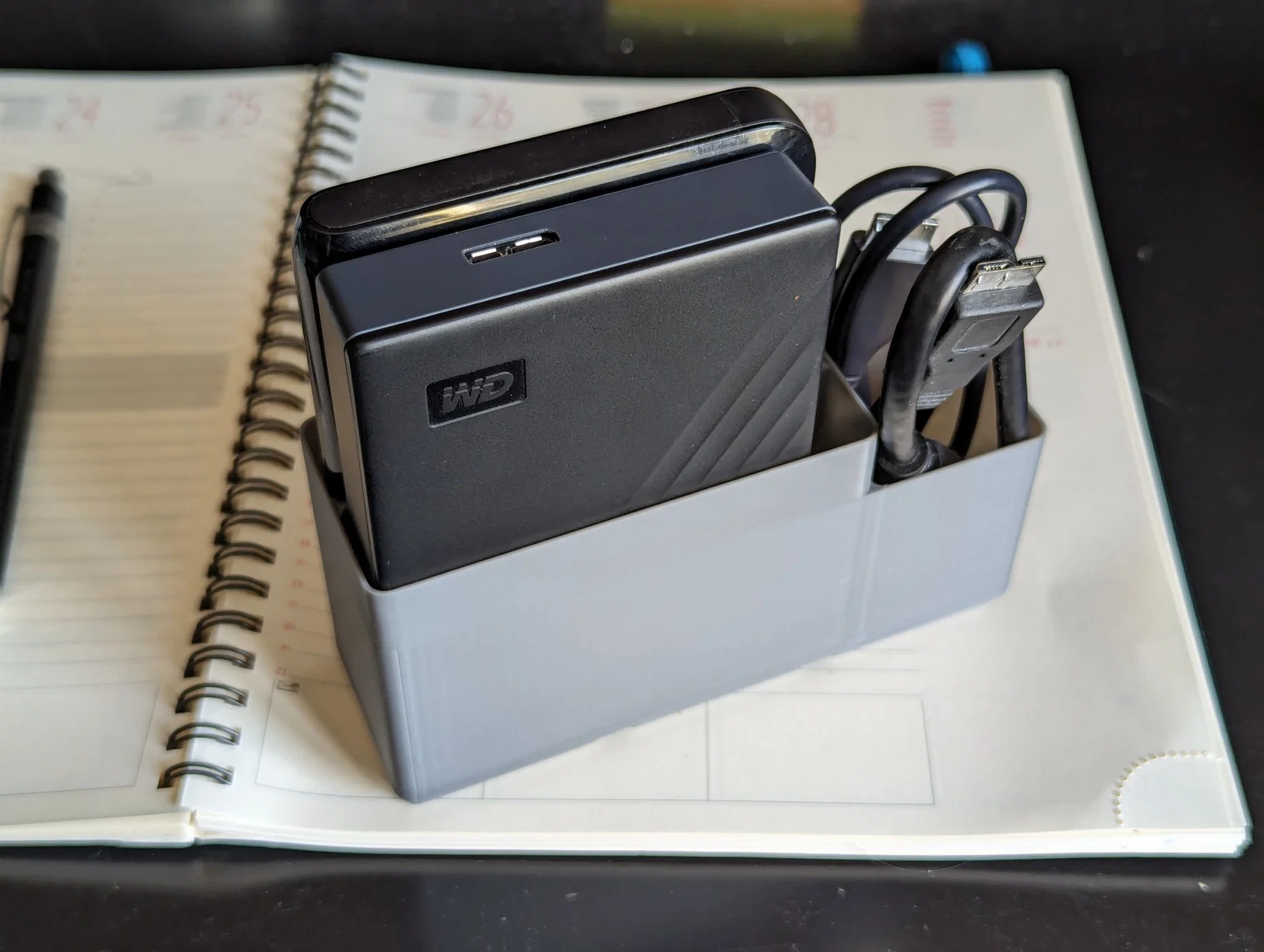

Tôi chỉ thử nghiệm nó với 2 ổ cứng (một ổ WD MyPassport HDD 512 Go cũ và một ổ WD MyPassport HDD 5 To mới) như trong ảnh, kích thước vỏ HDD tối đa là 88x19.3mm.

Khay HDD có chiều cao 9u nhưng không có gờ. Khay phụ cáp đính kèm có chiều cao 7u, cũng không có gờ.

Độ dày thành là 0.8mm, vì nó hoàn toàn phù hợp với đầu phun 0.4mm và đủ chắc chắn cho ứng dụng này. Đừng ngần ngại yêu cầu tôi các giá trị khác vì nó khá dễ để tạo lại.

Thiết kế này được tạo bằng GridfinityGenerator cho Fusion360 bởi Le0Michine và được sửa đổi thêm để phù hợp với trường hợp sử dụng cụ thể này.

Thiết kế này là một phần của dự án mã nguồn mở Gridfinity do Zack Freedman khởi xướng.
