Appleberry G5 - Raspberry Pi 3B / 4B trong vỏ Apple Power Mac G5

Appleberry G5 - Phiên bản thu nhỏ của máy bào phô mai cổ điển

Tôi luôn mê mẩn vẻ ngoài bóng bẩy, công nghiệp của Apple Power Mac G5 và Mac Pro 5.1—những cỗ máy nhôm đó thật sự mang tính biểu tượng! Vì vậy, tất nhiên, tôi đã mơ ước có một phiên bản thu nhỏ đặt trên bàn làm việc của mình, chạy bằng Raspberry Pi. Nghe có ngầu không?

Mà này, có tin này—hình như chính Steve Jobs cũng thích ý tưởng về một chiếc G5 thu nhỏ. Ông ấy có một cái trên bàn làm việc của mình! 😄 Nhìn bức ảnh này này. Tôi không chắc nó là gì, nhưng có lẽ là một nguyên mẫu vỏ G5 kích thước ¼.

Cách hoạt động

Nó có thiết kế dạng module 4 phần

Nó vẫn đang trong quá trình phát triển nên hình dạng của các file STL có thể khác so với ảnh nhưng nó vẫn hoạt động tốt, một số thay đổi có thể xảy ra trong tương lai!

🔧Yêu cầu

• 4 cái ốc vít 2x4 mm lấy từ laptop cũ
• 2 cái nam châm 5x3mm (tùy chọn)
• Raspberry Pi 3B hoặc 4B

🍎Lắp ráp trong 4 bước

1. Trượt Mặt trước vào Phần trong vỏ
2. Trượt Phần trong vỏ vào Vỏ
3. Vặn Pi của bạn vào Khe cắm Pi bằng 4 ốc vít

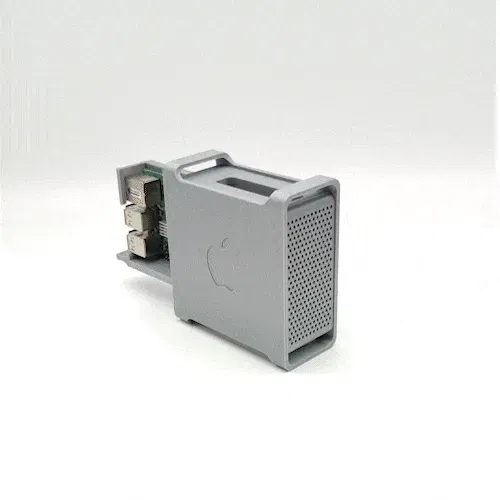

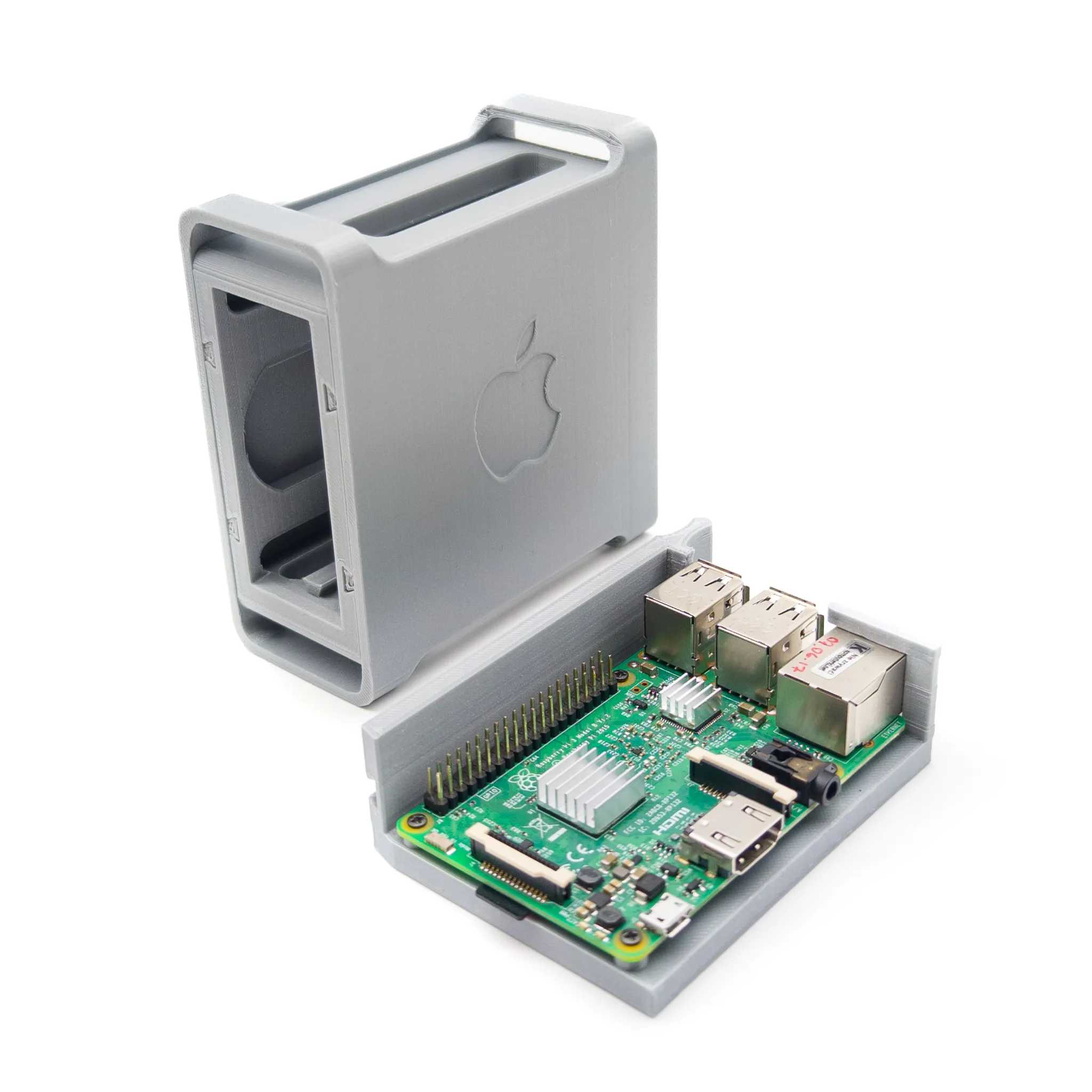

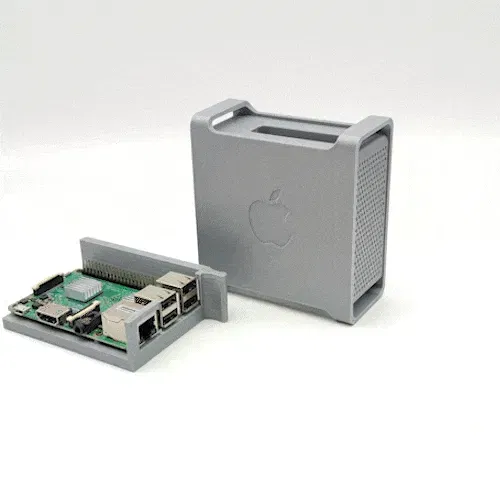

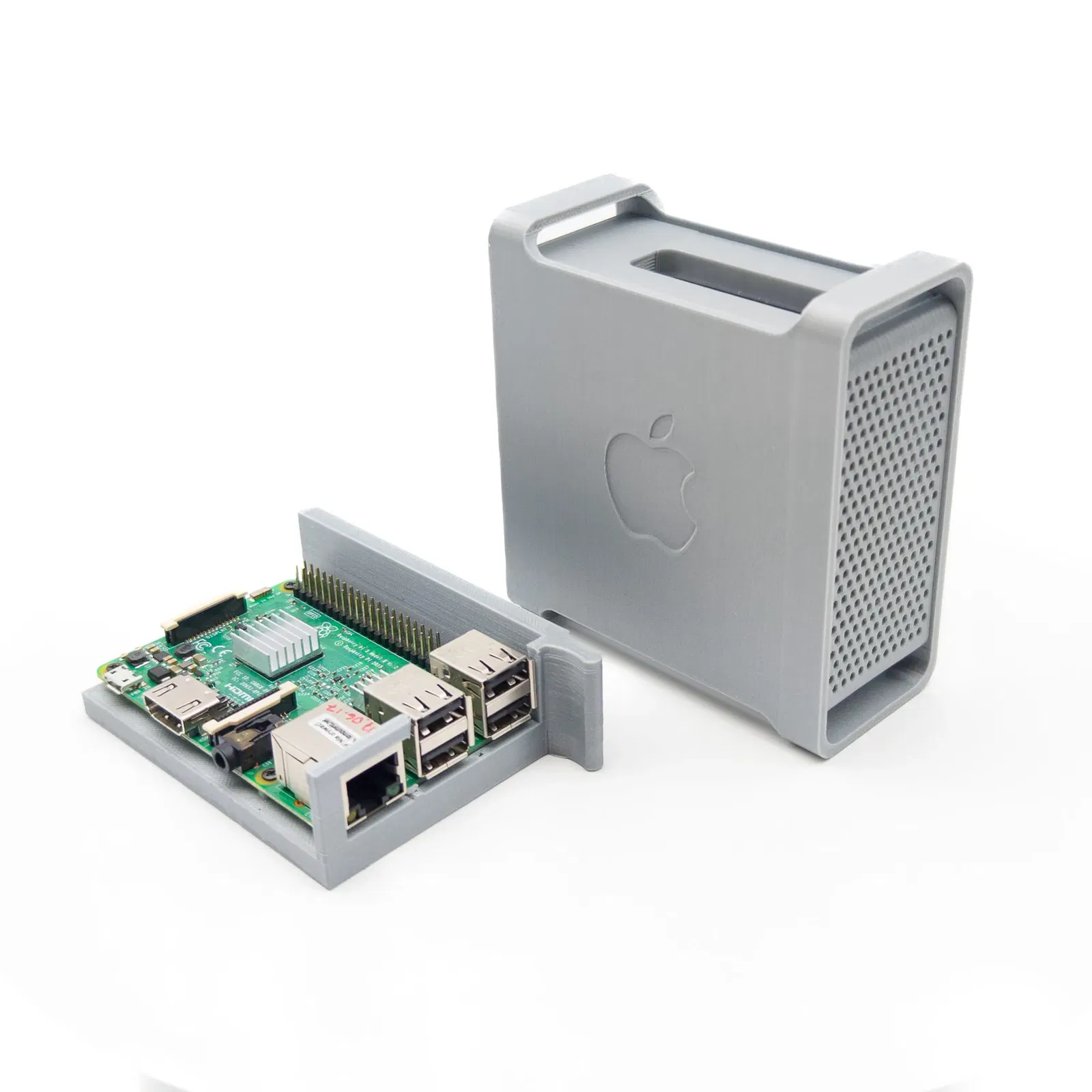

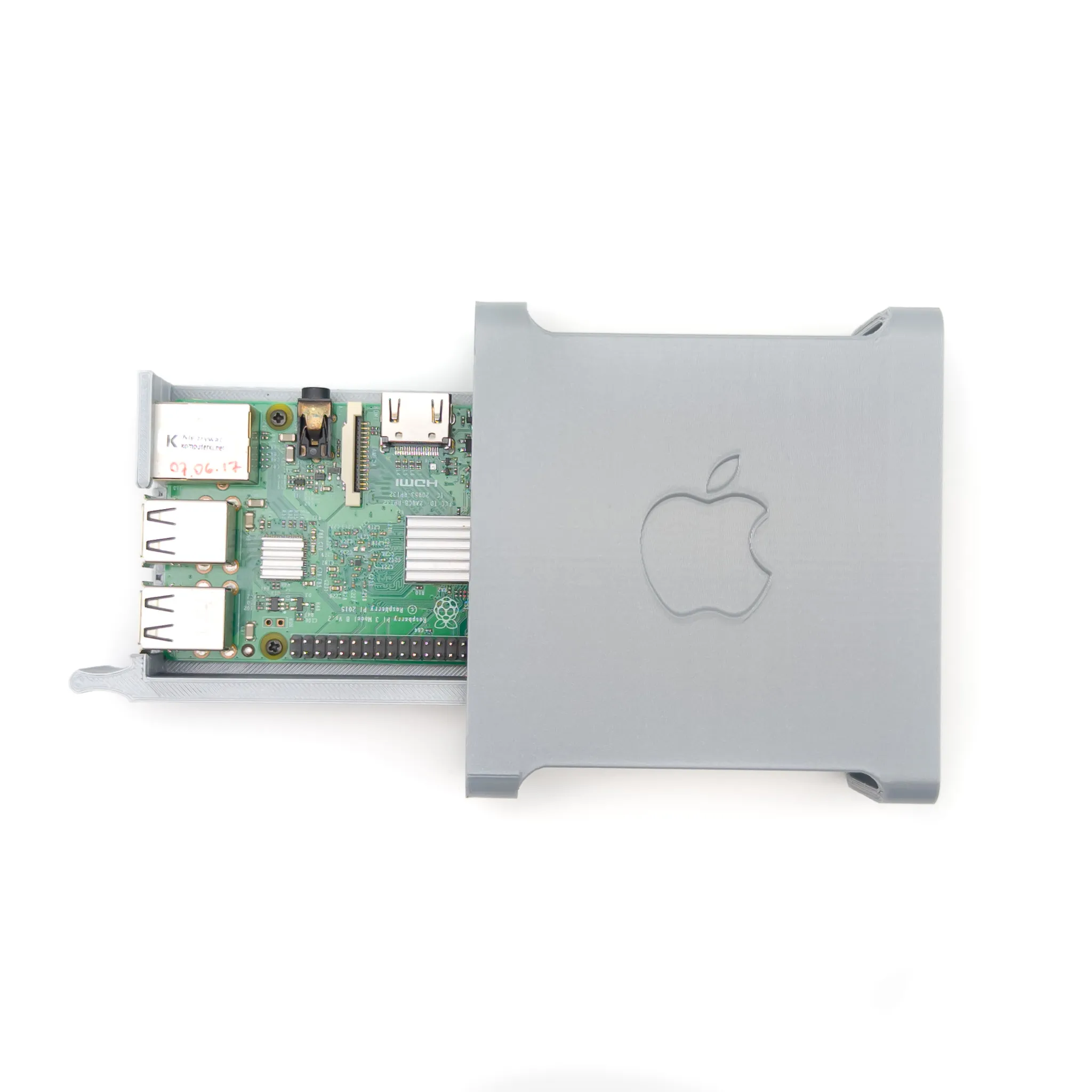

4. Trượt Khe cắm Pi vào Phần trong vỏ
5. Hoặc xem video này 🔗 Cảm ơn AzureFilm 3D đã tạo video hướng dẫn lắp ráp

🔄Chỉnh sửa

• File Skechup đã được đính kèm - với các tương tác để hiểu rõ hơn về thiết kế
• Có thể bạn có phiên bản Pi khác / bản sao hoặc chỉ có nhu cầu khác và muốn lắp ổ SSD vào bên trong - cứ thoải mái chỉnh sửa dự án này - tôi đang chờ xem khả năng của bạn

❓Câu hỏi thường gặp

Hỏi: Tôi có thể lắp quạt vào không?

Đáp: Tôi không có quạt cho RPi, nhưng bạn có thể xem sản phẩm của Paul Walsh. Anh ấy đã phát hiện ra rằng quạt tản nhiệt loại mỏng có thể lắp vừa mà không cần sửa đổi vỏ máy - nhưng bạn cần khoan một số chỗ để lắp các loại bu lông khác.

⏳Lịch sử phát triển

Tôi ban đầu thiết kế phiên bản đầu tiên vào năm 2020. Bây giờ khi thấy có nhiều người cần dự án này, tôi thực sự tiếc vì đã không tải nó lên sớm hơn. Xin lỗi mọi người!

Có gì mới | Ngày 19 tháng 6 năm 2023

• tải lên phiên bản khái niệm alpha đầu tiên

Có gì mới | Ngày 24 tháng 6 năm 2023

• bản beta hoạt động

Có gì mới | Ngày 26 tháng 6 năm 2023

• theo gợi ý của các bạn - tôi đã thêm vỏ có Logo Raspberry bị cắn
• hỗ trợ cho Rasberry Pi 4B - chưa in thử nhưng dự kiến sẽ hoạt động tốt - có một số thay đổi nhỏ so với 3B
• một số thay đổi nhỏ cho phần gắn mặt trước - bây giờ bạn có thể trượt nó vào thay vì dùng keo

Có gì mới | Ngày 29 tháng 6 năm 2023

• Tinh chỉnh nhỏ cho hầu hết các tệp

Có gì mới | Ngày 15 tháng 11 năm 2024

• đã xóa các tệp stl - tải lên tệp 3mf với hướng dẫn và hỗ trợ định hướng

📜Chi tiết giấy phép

Được phép:

• Bán bản in chỉ cho bạn bè và gia đình.
• Chỉnh sửa dự án, nhưng các bản chỉnh sửa chỉ được sử dụng cho mục đích cá nhân và phải tuân theo các quy tắc này.

Yêu cầu:

• Khi chia sẻ ảnh bản in của bạn bên ngoài Printables, luôn đính kèm liên kết đến Instagram của tôi: @StawiamKlocki.pl.
• Chỉ sử dụng các viên gạch LEGO nguyên bản, mới 100% và nam châm neodymium chất lượng cao, cũng như bất kỳ bộ phận cần thiết nào khác.

Bị cấm:

• Sử dụng dự án cho mục đích thương mại dưới bất kỳ hình thức nào.
• Liệt kê các mặt hàng trên eBay, Etsy, Amazon, Shopee, Temu hoặc bất kỳ nền tảng thương mại nào khác.
• Liệt kê trên Facebook Marketplace, các nhóm công khai hoặc riêng tư trên Facebook.
• Liệt kê trên Craigslist, Carousell, OLX hoặc bất kỳ nền tảng chợ địa phương nào khác.
• Sử dụng bất kỳ hình ảnh nào từ trang Printables hoặc Instagram của tôi.
• Xóa logo của tôi khỏi các bộ phận.
• Phân phối các tệp dự án gốc.
• Vi phạm các quy tắc này hoặc hành xử thiếu thiện chí.

Khuyến khích:

• Nhấp vào nút quyên góp 🔗 để hỗ trợ dự án bằng cách giúp đỡ
• Gửi các bản chỉnh sửa để có thể hợp nhất với dự án.
• Đưa ra phản hồi và đề xuất để giúp cải thiện dự án.
• Đăng càng nhiều ảnh về bản in của bạn trên Printables càng tốt.
• Theo dõi tôi trên Instagram 🔗

**

🌟Tuyên bố miễn trừ trách nhiệm

Apple Inc. và Raspberry Pi Foundation không hỗ trợ hoặc ủy quyền cho dự án này. Logo Apple và logo Raspberry Pi là các nhãn hiệu đã đăng ký thuộc sở hữu của những người giữ bản quyền và nhãn hiệu tương ứng. Xin lưu ý: Việc bán các bản in hoặc sản phẩm có logo Apple hoặc Raspberry Pi có thể dẫn đến hành động pháp lý từ các chủ sở hữu nhãn hiệu và bản quyền tương ứng. Mọi hành động như vậy đều do bạn tự chịu rủi ro.
