Sạc dự phòng 3 cell 18650

Cục sạc dự phòng 3 cell 18650. Bản in này được thiết kế xoay quanh module tăng áp 5V nhưng có thể dễ dàng tùy chỉnh cho các module khác. Nếu bạn quan tâm đến các kích thước khác nhau cho các module khác, vui lòng liên hệ với tôi.

Lắp ráp

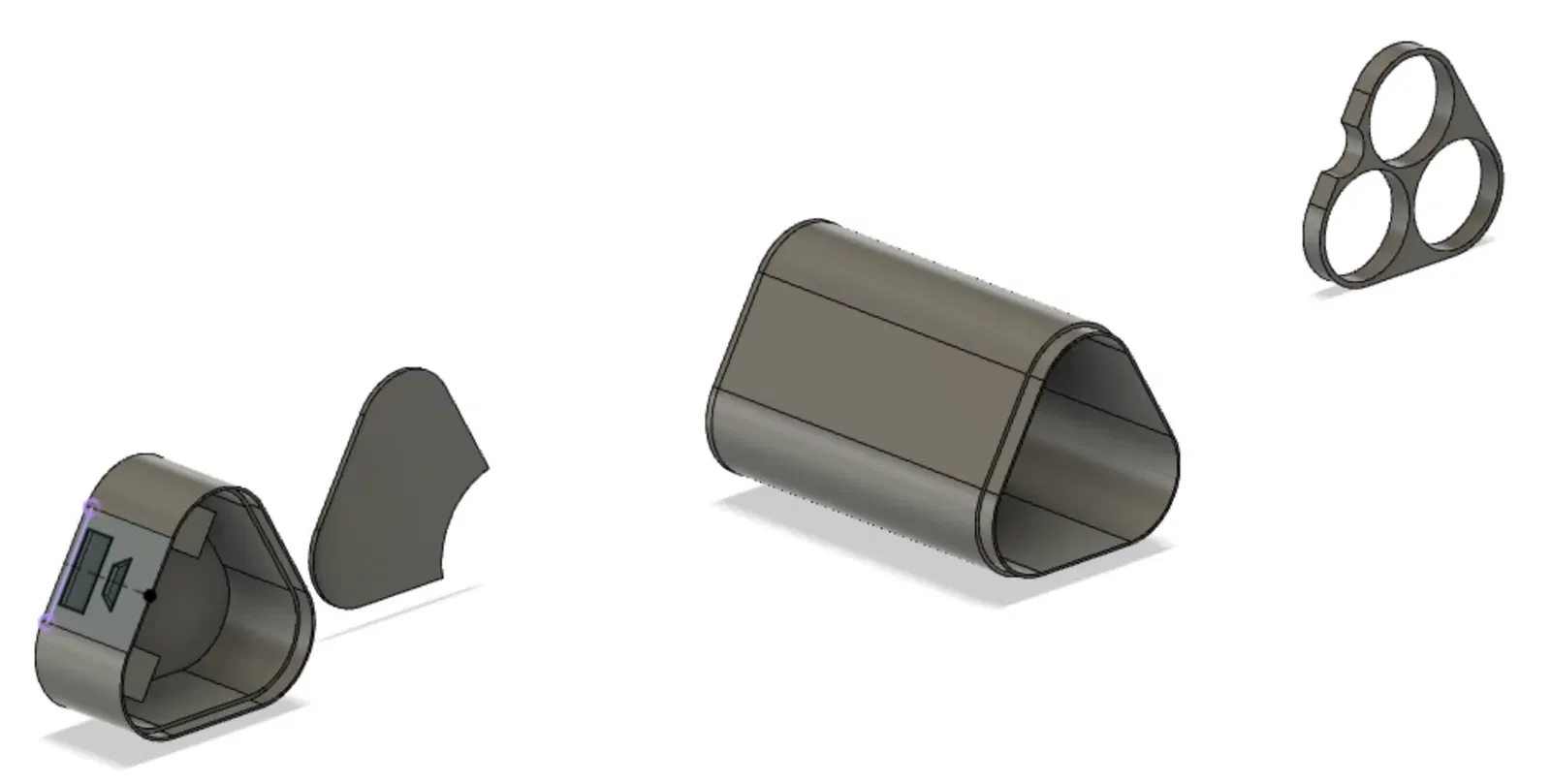

1. In các bộ phận.
   1. đế - chứa pin.
   2. tấm chắn - một rào cản vật lý giữa module và pin. Điều này sẽ ngăn ngừa đoản mạch trong trường hợp có thứ gì đó bị bung ra.
   3. giá đỡ pin - in hai cái
   4. nắp - chứa module sạc.
2. Hàn dây vào module sạc.
3. Dùng keo siêu dính module sạc vào bên trong nắp. Lưu ý các gờ được thiết kế cho module cụ thể này để trượt vào.
4. Dùng keo siêu dính tấm chắn vào nắp để ngăn ngừa đoản mạch.

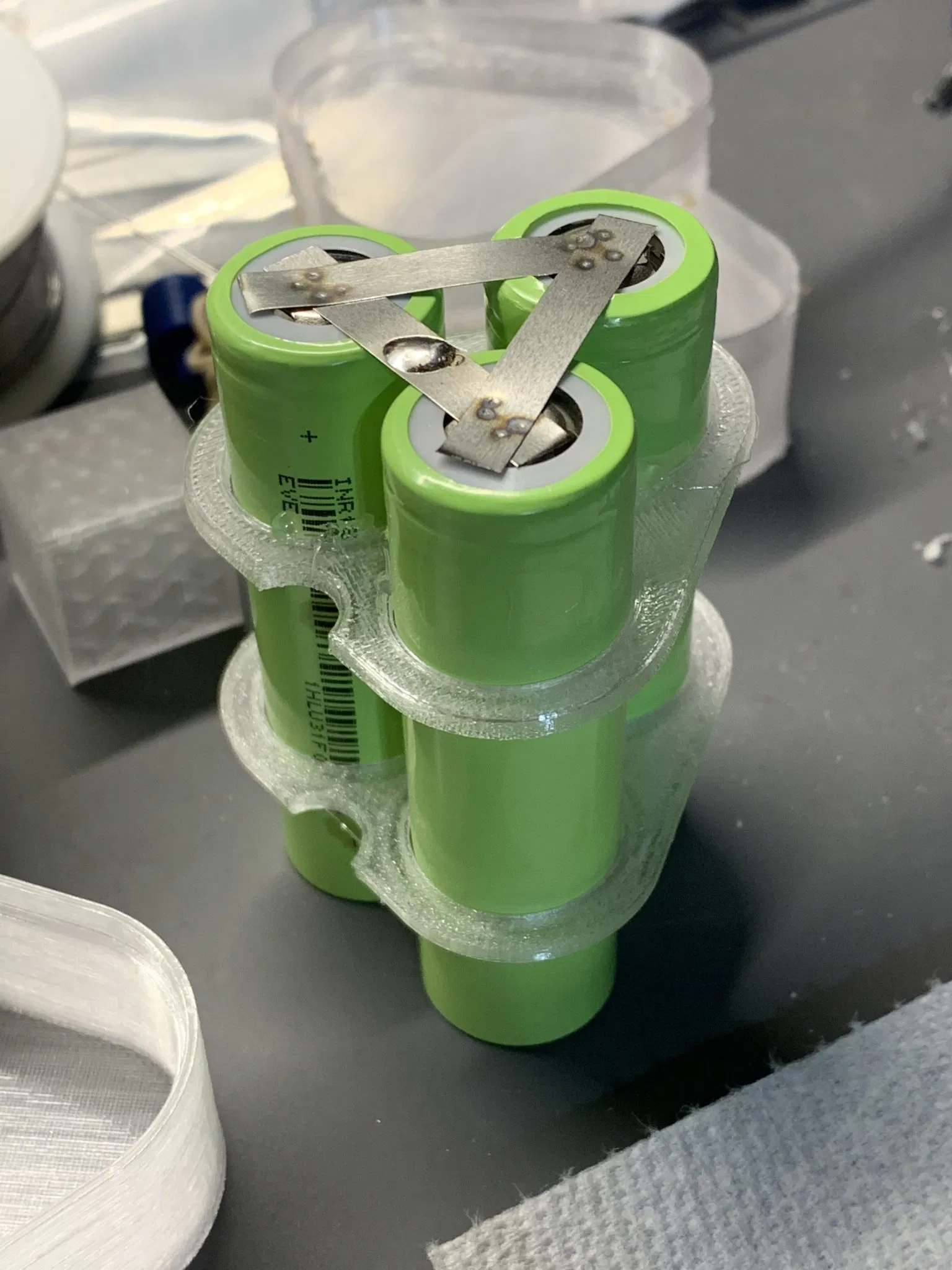

5. Đặt pin vào giá đỡ pin, dùng keo nến để cố định. Tôi gợi ý sử dụng hai cái, một cái ở gần trên và một cái ở gần dưới.
6. Chấm hàn pin song song.
7. Hàn dây vào vị trí.
8. Thêm keo nến vào các cực âm của pin.
9. Lắp vào đế và để nguội.
10. Tùy chọn - thêm keo nến vào các cực dương và hai bên để cố định.
11. Dùng keo siêu dính nắp vào đế.
    1. Mẹo - dùng chất tăng tốc để nhanh chóng cố định nắp vào đế.
12. Sạc và tận hưởng!

Vật liệu

Tôi đã in thử bằng PLA và PETG và cả hai đều cho kết quả tuyệt vời. Nếu bạn sử dụng PLA, hãy lưu ý rằng keo nến nóng chảy sẽ làm biến dạng nó do nhiệt. Điều này sẽ không xảy ra với PETG.
