Ngân hàng năng lượng đơn 18650 cho điện thoại di động

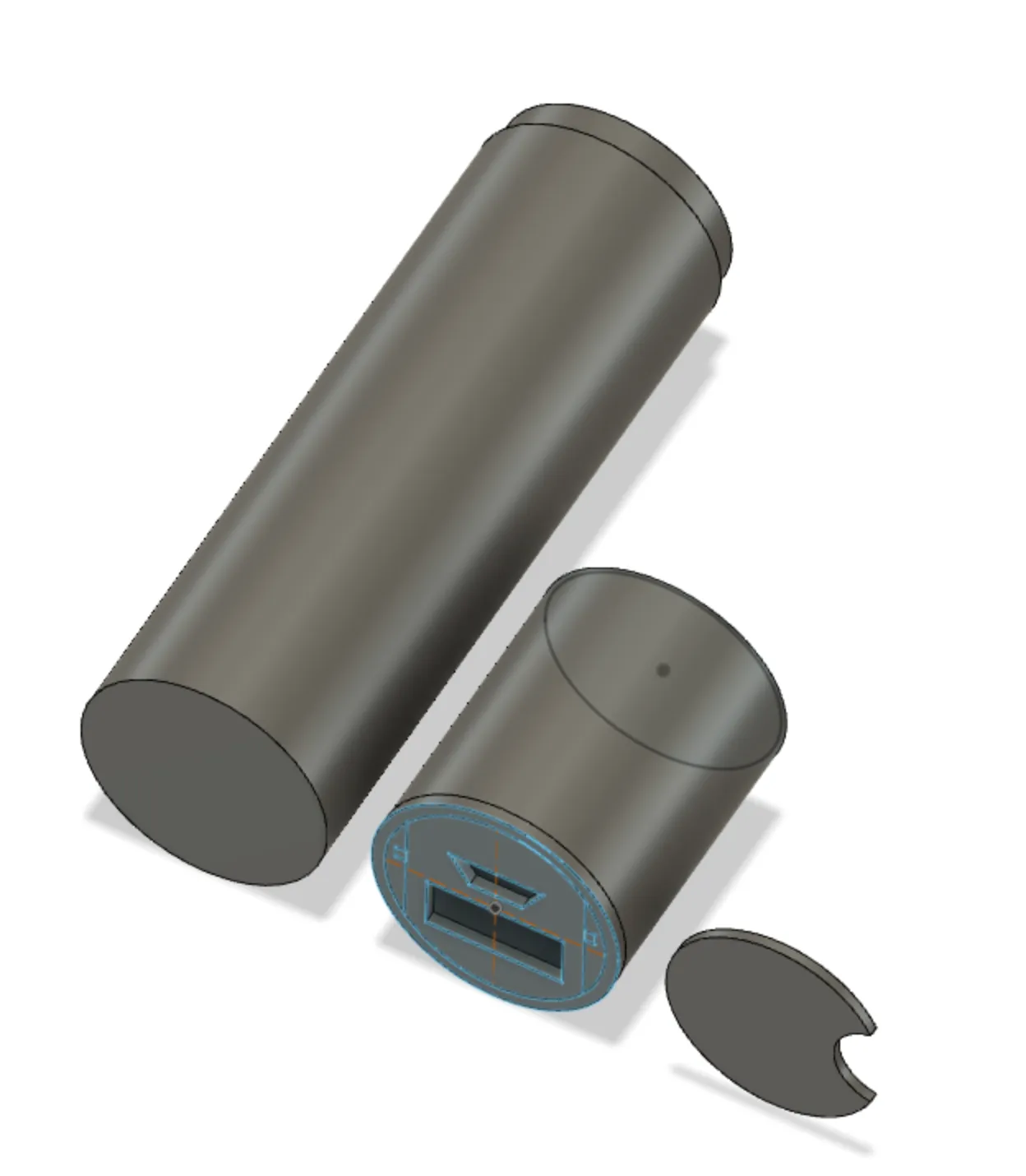

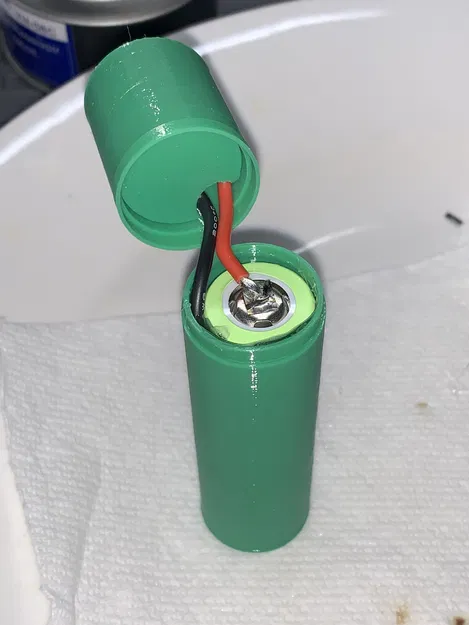

Một bộ pin dự phòng đơn giản, sử dụng một viên pin 18650. Tôi đã cố gắng làm cho điều này đơn giản nhất có thể và vẫn đảm bảo chức năng. Tùy thuộc vào loại pin bạn chọn, sẽ có đủ năng lượng để sạc đầy một chiếc điện thoại. Mẫu in này được thiết kế xung quanh một mô-đun tăng áp 5V nhưng có thể dễ dàng điều chỉnh cho các mô-đun khác. Nếu bạn quan tâm đến các kích thước khác nhau cho các mô-đun khác nhau, hãy liên hệ với tôi. Lắp ráp 1. In các thành phần. 1. đáy - giữ viên pin. 2. lá chắn - một rào cản vật lý giữa mô-đun và viên pin. Điều này sẽ ngăn chặn hiện tượng chập mạch trong trường hợp có thứ gì đó bị lỏng ra. 3. đỉnh - giữ mô-đun sạc. 2. Hàn dây vào mô-đun sạc. 1. 11,5cm cho dây âm. 2. 4,8cm cho dây dương. 3. Dán mô-đun sạc vào bên trong đỉnh bằng keo siêu dính. Lưu ý các rãnh được thiết kế cho mô-đun cụ thể này để trượt vào. 4. Dán lá chắn vào đỉnh để ngăn chặn hiện tượng chập mạch. 5. Hàn hoặc hàn điểm dây vào các cực của viên pin. 6. Thêm keo nóng vào mặt âm của viên pin. 7. Chèn vào đáy và để nguội. 8. Tùy chọn - thêm keo nóng vào cực dương và các bên để giữ cố định. 9. Dán đỉnh vào đáy bằng keo siêu dính. 1. Mẹo - sử dụng chất xúc tác để nhanh chóng cố định đỉnh vào đáy để giữ nó ở vị trí. 10. Sạc và thưởng thức! Vật liệu Tôi đã in cái này bằng PLA và PETG và cả hai đều ra rất tốt. Nếu bạn đang sử dụng PLA, hãy lưu ý rằng keo nóng sẽ làm biến dạng nó vì nhiệt. Nó sẽ không xảy ra với PETG. Mô hình tương tự Pin Dự Phòng 3-Cell
