Mô tả

CHECK OUT MY NEW RELEASE → 5015 Hot End Fan Upgrade for Ender 3 S1 (Pro) + Sprite Extruder

Thiết kế:

Tôi đã tạo ra mô hình này với các cân nhắc sau:

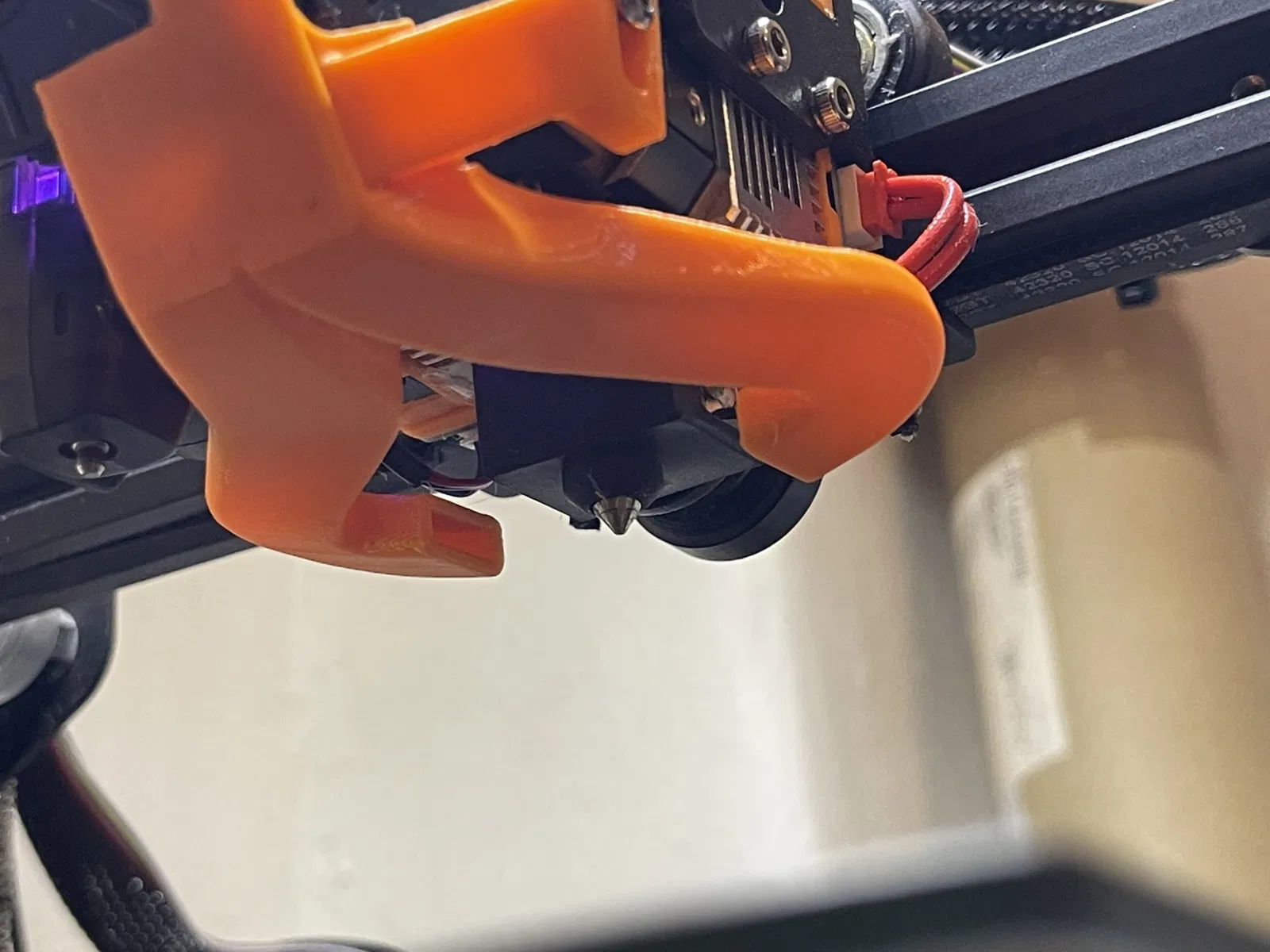

  1. luồng không khí đối xứng, đôi dưới vòi phun
  2. nhẹ nhất có thể - nặng chỉ @ 20 gram

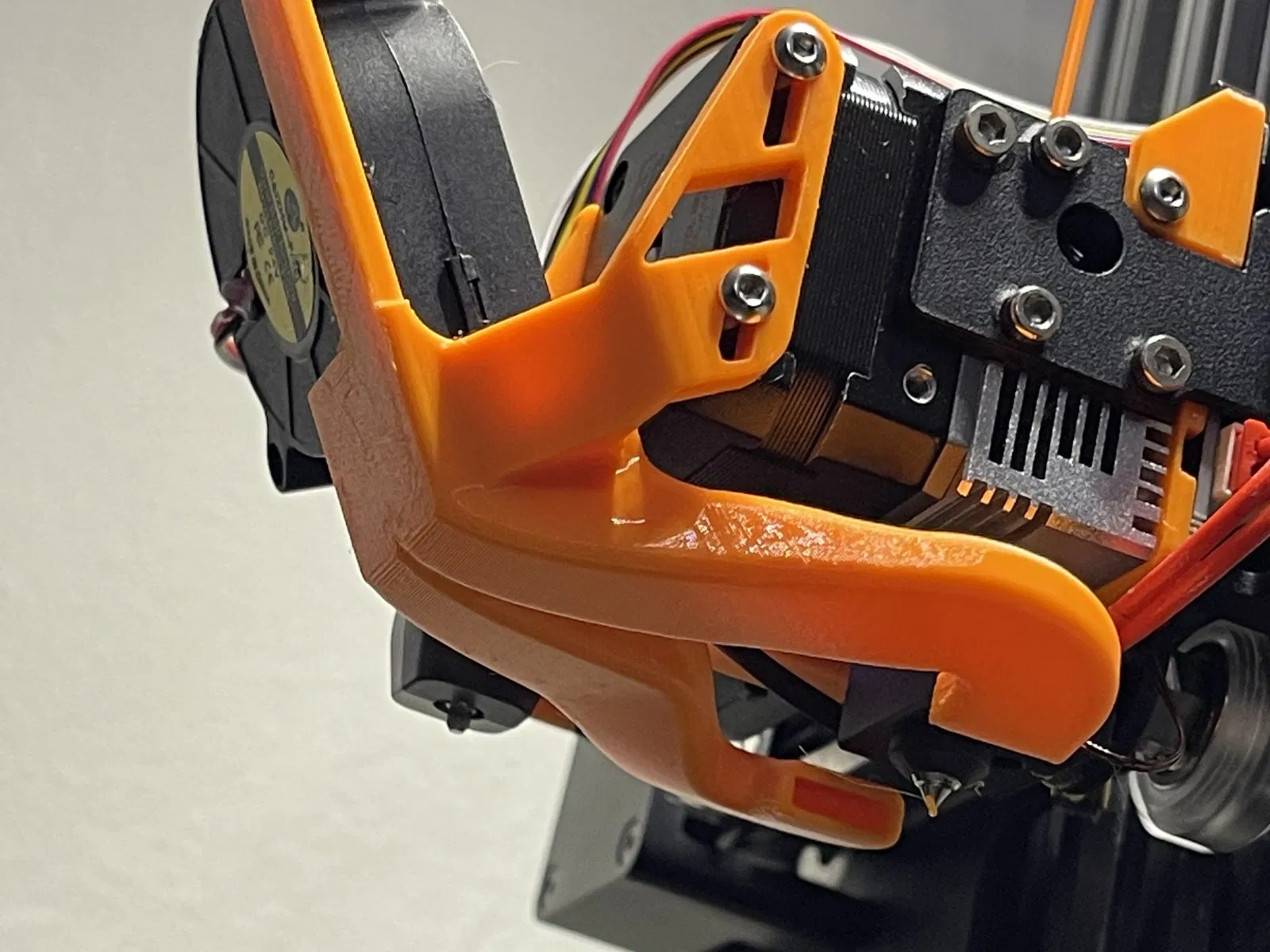

  3. gắn snap-on 1x 5015 quạt (24V)
  4. giữ lại tầm nhìn in ấn tối đa
  5. có luồng không khí ngắn nhất & càng thẳng càng tốt
  6. cảm biến CR Touch rõ ràng
  7. tránh từ tính của động cơ extruder
  8. không hút dây từ bản in

Hướng dẫn in ấn:

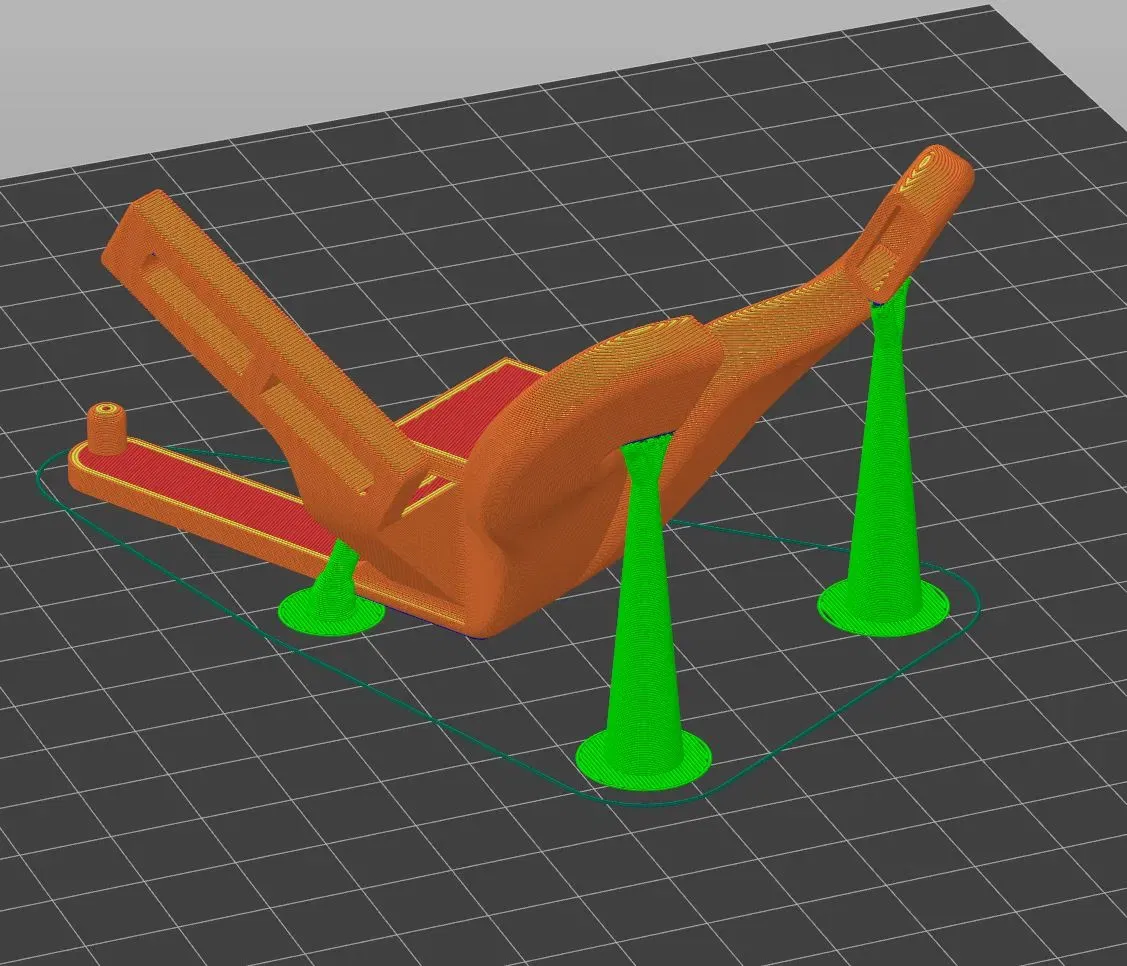

  • hướng in trên giường như hình ảnh
  • vật liệu: sử dụng PETG hoặc tốt hơn (tránh PLA, do khả năng kháng nhiệt thấp)
  • chiều cao lớp: 0.2mm hoặc nhỏ hơn

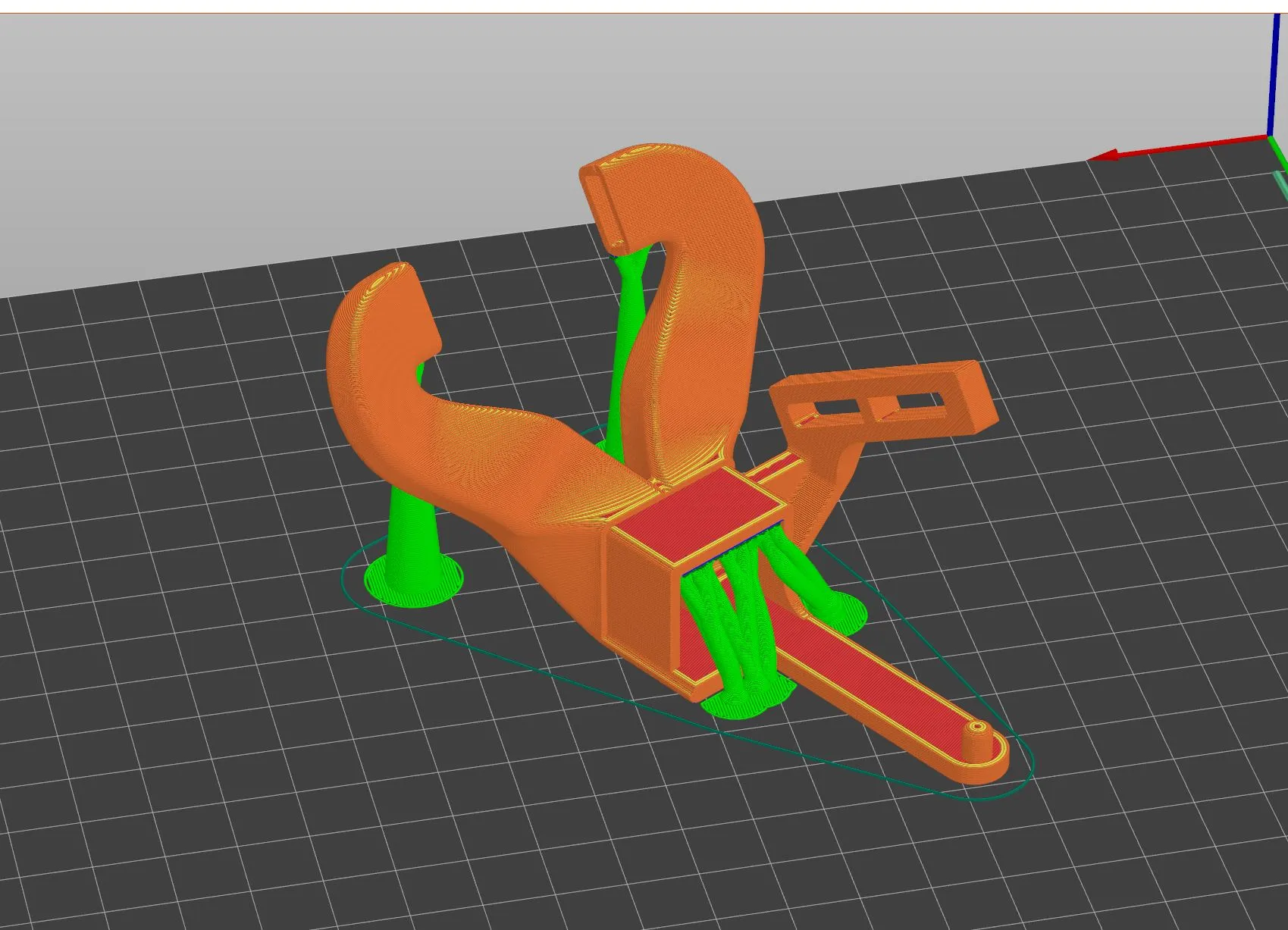

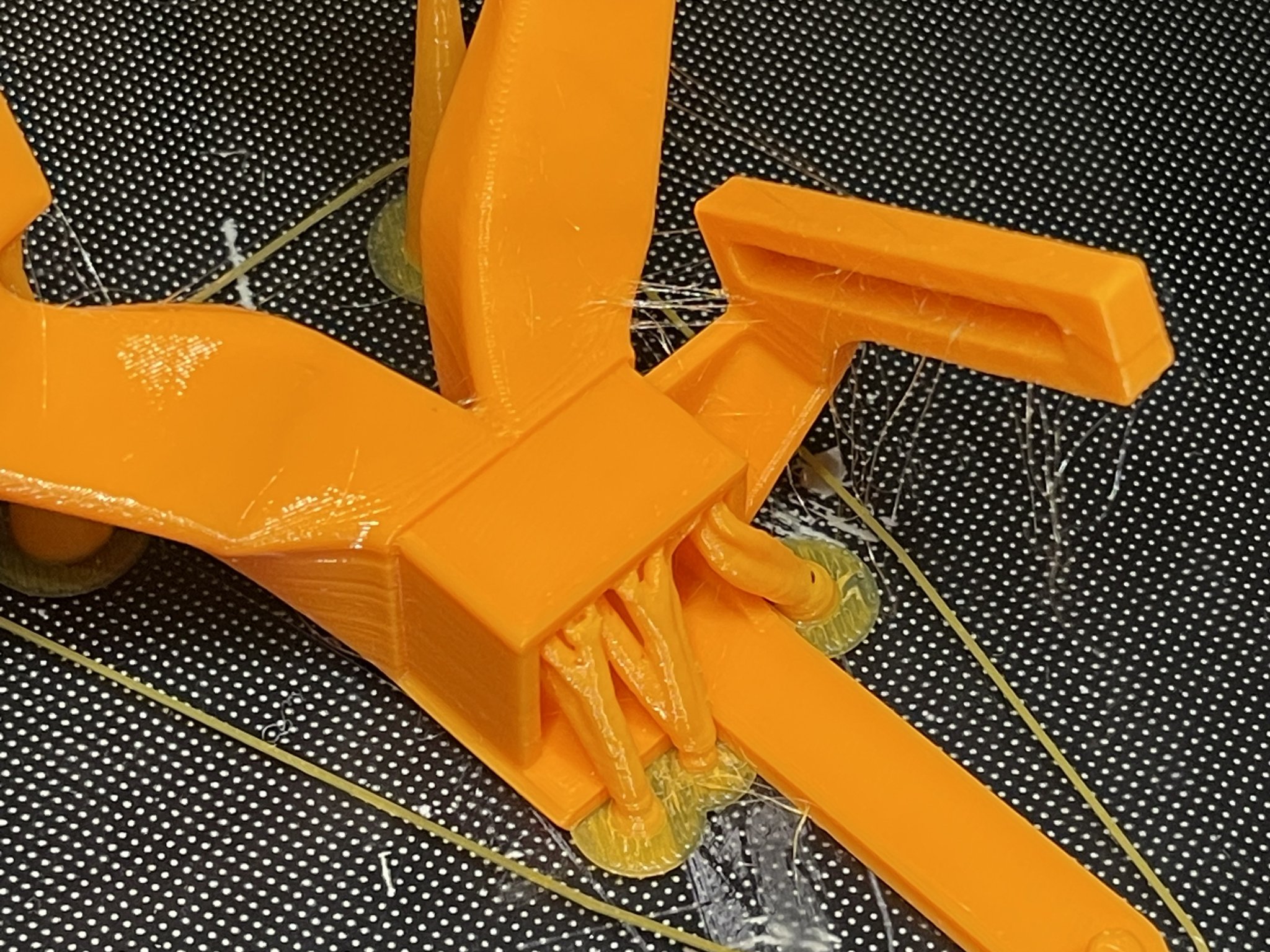

  • bật hỗ trợ → khuyến nghị sử dụng eSlicer 2.6 Alpha 3 hoặc slicer tương tự để sử dụng hỗ trợ Organic/Tree LINK <https://github.com/prusa3d/eSlicer/releases>
  • sử dụng ít nhất 4 viền
  • độ đầy: bất kỳ
  • lưu ý: hầu hết mô hình có độ treo 40°+

Hướng dẫn lắp đặt:

  • sau khi làm sạch hỗ trợ, sử dụng 2x bu lông M3 (lý tưởng là chiều dài 8mm, hoặc sử dụng đai ốc để rút ngắn bất kỳ bu lông dài nào bạn có)
  • sử dụng quạt 5015 24 Volt và nối/hàn/bấm vào một đầu nối tiêu chuẩn

_____

Lịch sử phiên bản:

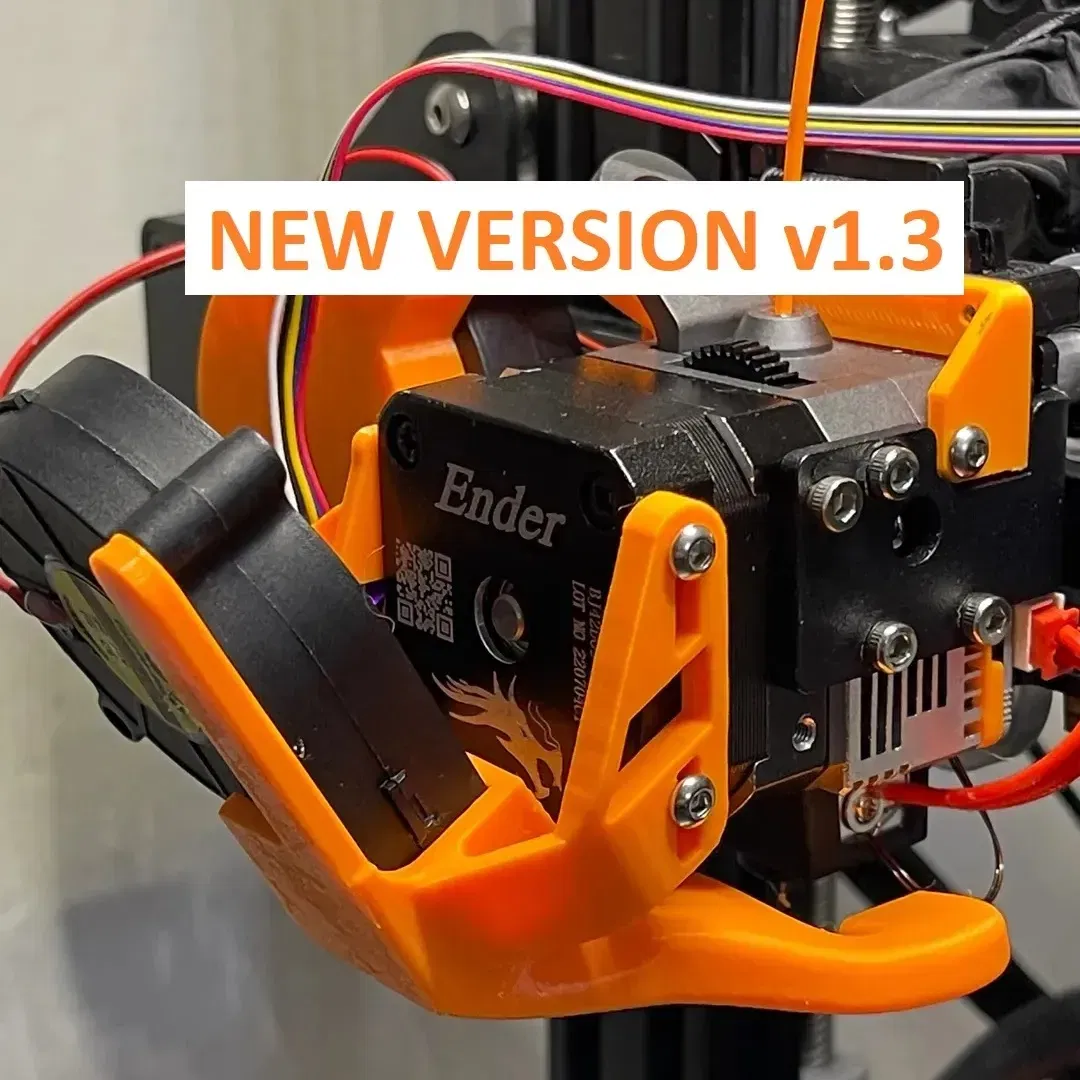

v1.3
13.3.2023

  • gắn snap-on giờ đây lớn hơn và giữ quạt an toàn hơn
  • lỗ vít chặt hơn = vít ngồi phẳng
  • thiết kế lại giá đỡ để giảm độ treo và dễ in hơn

v1.2
23.2.2023

  • tay gắn mạnh hơn để loại bỏ độ linh hoạt
  • lỗ vít chặt hơn với các cạnh phẳng
  • gắn quạt blower snap-on chặt hơn
  • đáy đầu ra phẳng để cho phép khoảng cách giường tốt hơn

v1.1
10.2.2023

  • điểm gắn ống dẫn đến giá đỡ dày hơn

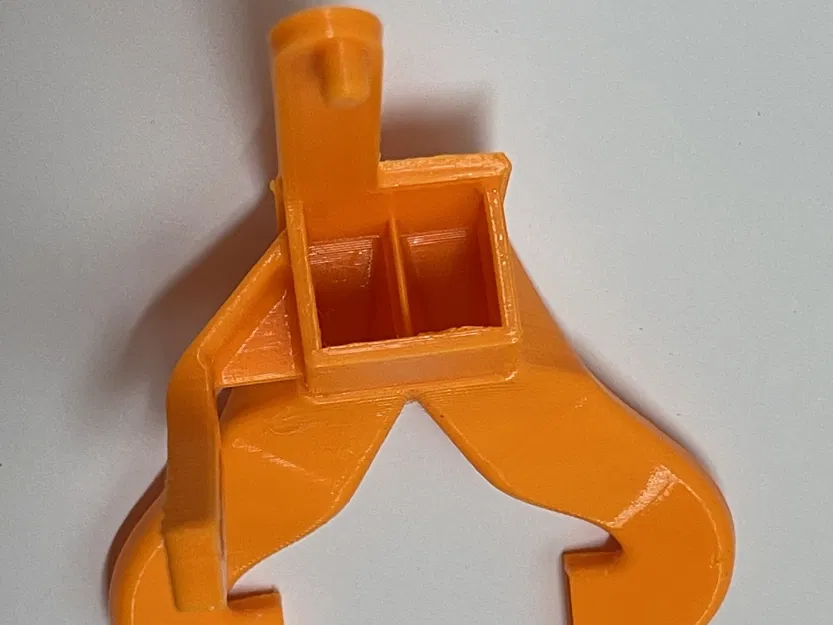

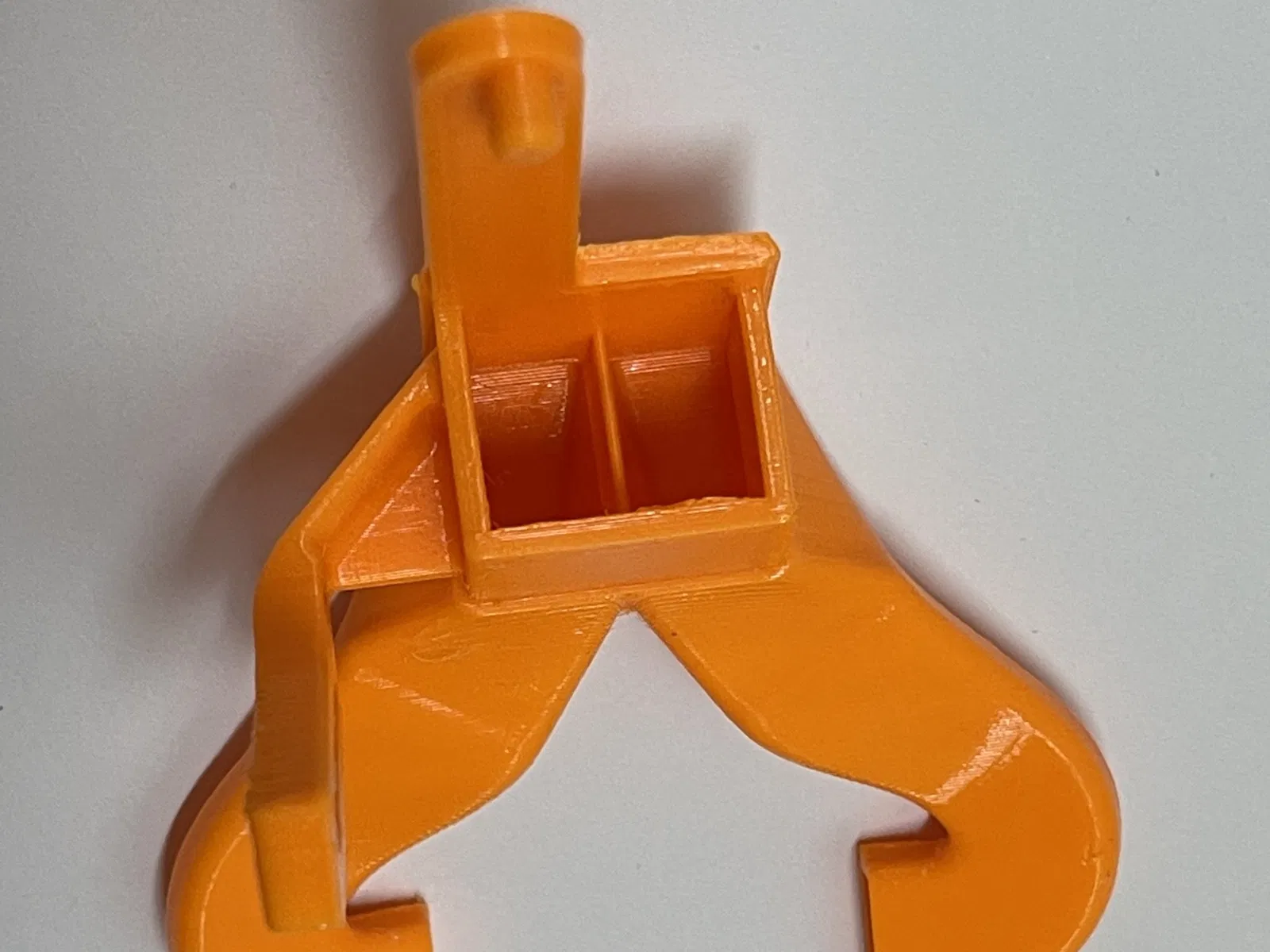

  • bộ chia luồng không khí dày hơn với chuyển tiếp mượt mà vào các ống dẫn

v1.0
9.2.2023

  • phát hành ban đầu

Vui lòng để lại nhận xét với phản hồi của bạn!
