Cuộn cảm tải ăng-ten 40m cho roi 5m

BỐI CẢNH:

Ăng-ten roi 5 mét dạng kính thiên văn hiện nay đã trở nên rất phổ biến. Tôi muốn có một cuộn cảm tải cho nó để có thể hoạt động trên băng tần 40 m. Vì vậy, tôi đã thiết kế một cái.

DANH SÁCH VẬT LIỆU:

Một số liên kết là liên kết liên kết liên kết của Amazon, mang lại cho tôi một khoản hoa hồng nhỏ khi bạn đặt hàng qua chúng, nhưng không tốn thêm chi phí cho bạn.

Vật tư Bắt buộc

Số lượng

Nguồn

Cuộn cảm 17T in 3D

1

In bằng STL đính kèm.

Đầu tải in 3D

1

In bằng STL đính kèm.

Đế tải in 3D

1

Chọn phiên bản bu lông M10 nếu bạn có kế hoạch sử dụng đế và đầu nối coax gốc, hoặc in phiên bản BNC.

Ăng-ten roi kính thiên văn

1

https://amzn.to/47F9WbQ

Ốc vít M3 Đầu chìm

8

https://amzn.to/3RSrGak

Đai ốc mặt bích M10

1

https://amzn.to/4innQB4

Dây 18 ga

25 ft

Chỉ cần bất kỳ loại dây nào trong khoảng 24 - 16 ga là được. Sử dụng những gì bạn có. Hoặc sử dụng cái này: https://amzn.to/3RjSqQT

Đầu nối gắn trên khung BNC

1

Nếu bạn đang sử dụng đế BNC. https://amzn.to/3RjSqQT

Bu lông M10 x 25 mm

~70 g

Nếu bạn đang sử dụng đế M10. https://amzn.to/4j6tOaw

Phích cắm chuối 3,5mm

4

Tùy chọn - 3 cho đế BNC, và 1 nếu lắp với dây nhảy. https://amzn.to/4jxNx2L

Dây cáp linh hoạt cách điện

4 in

Tùy chọn - cho dây nhảy bypass.

Dây đeo Velcro

2

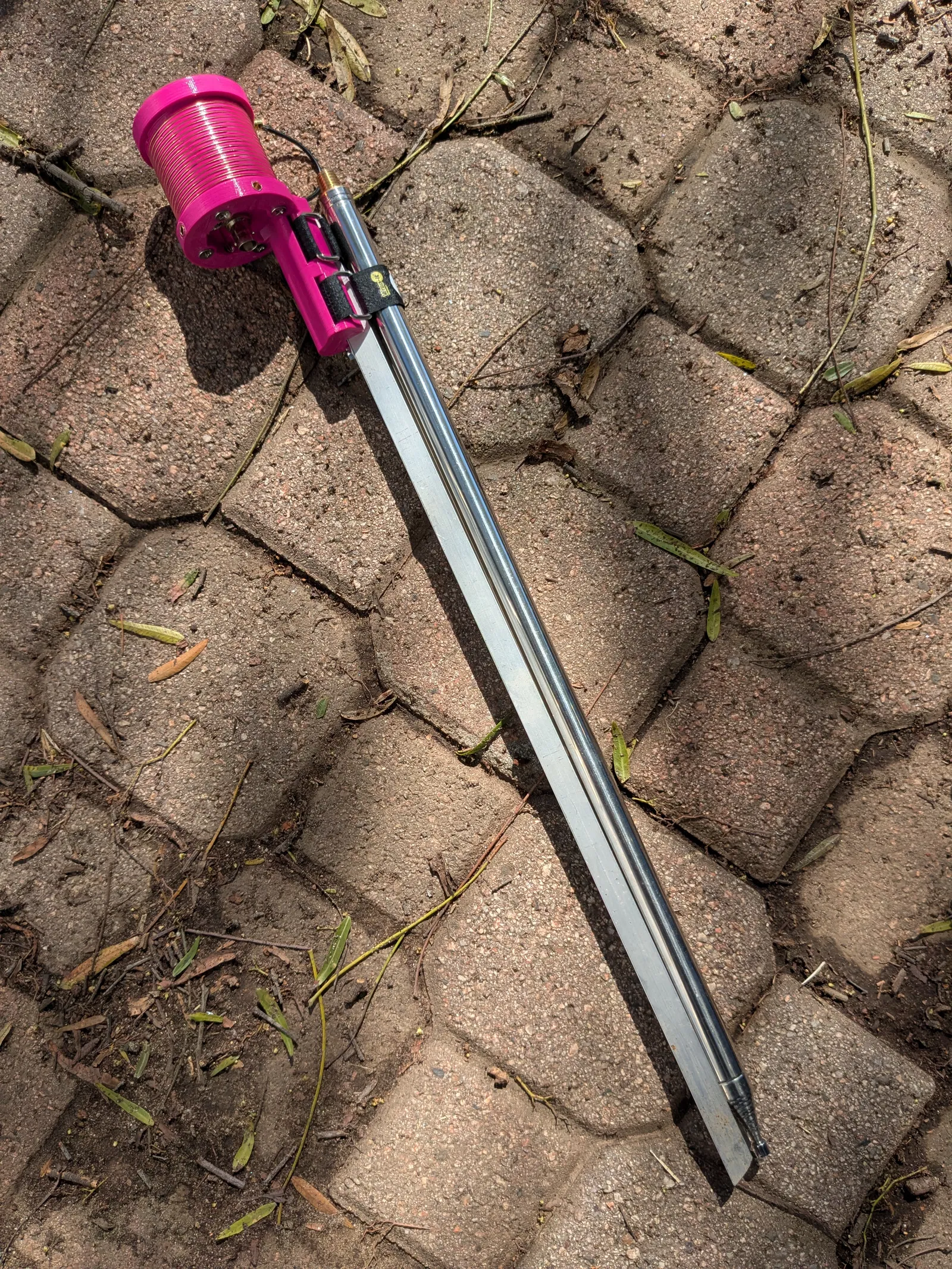

Tùy chọn - cho đế BNC để gắn vào cọc tiếp địa. https://amzn.to/4lyVkz1

Các thứ khác

Hàn thiếc

6"

https://amzn.to/3PQr5Fa Kester là loại tốt. Tôi thích hỗn hợp 63/37 nhất. Vâng, nó đắt hơn, nhưng đáng giá.

Máy hàn

1

https://www.digikey.com/en/products/detail/american-hakko-products-inc/FX888DX-010BY/24390014 Hakko là lựa chọn ưa thích của tôi. Chất lượng cao, đơn giản và đáng tin cậy.

CÔNG CỤ:

• Máy in 3D có khả năng in PETG
• Máy hàn https://www.digikey.com/en/products/detail/american-hakko-products-inc/FX888DX-010BY/24390014 Hakko là lựa chọn ưa thích của tôi. Chất lượng cao, đơn giản và đáng tin cậy.
• Kìm cắt dây.

LẮP RÁP:

1.) In tất cả các bộ phận.

2.) Lắp ráp và cố định phần đầu.

Hàn một đoạn dây cáp linh hoạt ngắn khoảng 1 inch vào một phích cắm chuối cái 3,5mm. Luồn dây vào lỗ cắm dây nhảy từ ngoài vào, và dùng nhiệt để cố định phích cắm chuối tại chỗ. Đảm bảo dây sẽ tiếp xúc với đai ốc mặt bích khi phần đầu được vặn vào lõi cuộn cảm bằng cách kẹp dây giữa đai ốc và cuộn cảm để tạo ra một mối nối điện và cơ khí chắc chắn.

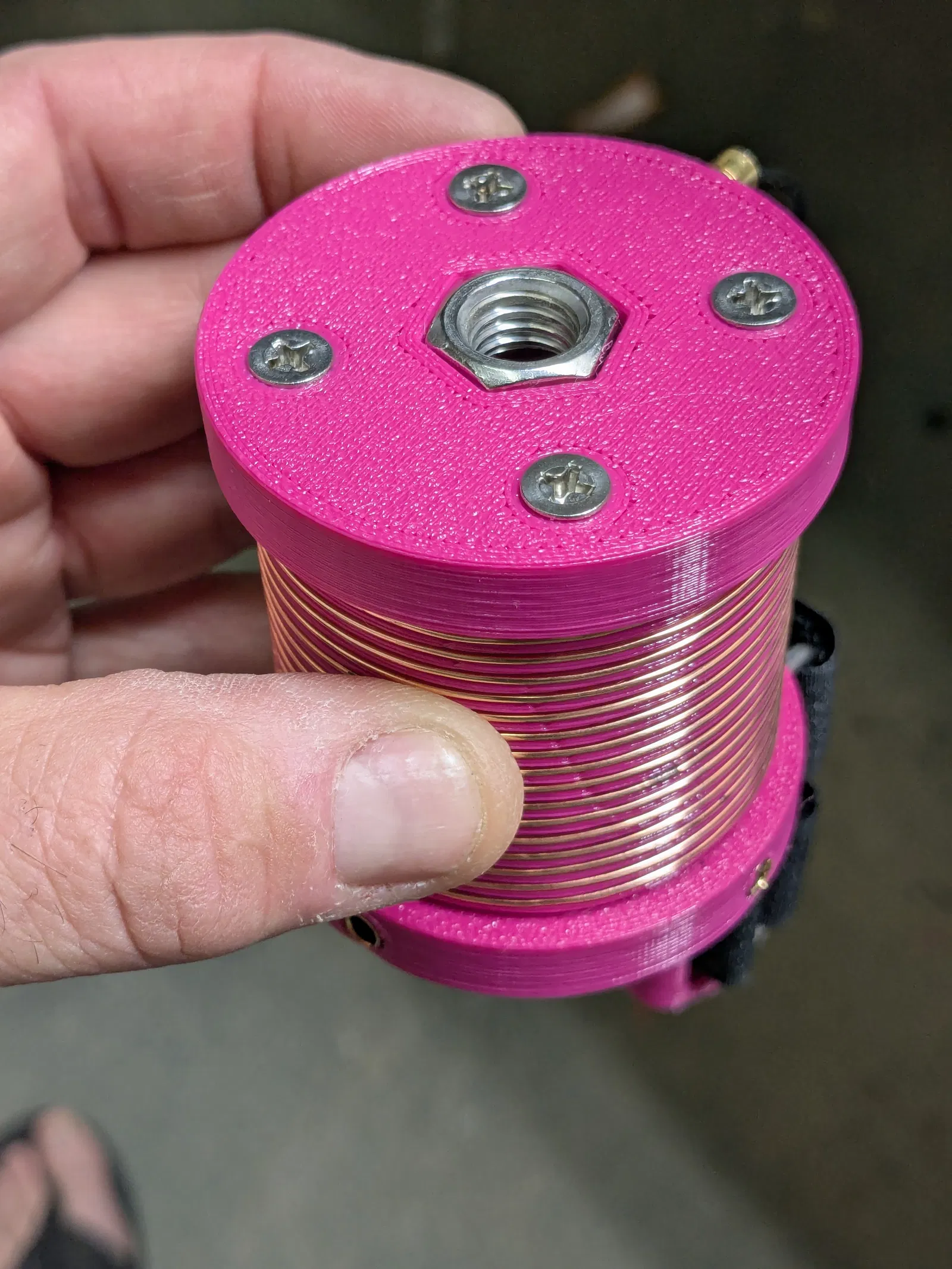

Đặt đai ốc mặt bích M10 vào bộ phận in đầu. Cố định phần đầu vào cuộn cảm tải bằng các ốc vít M3, kẹp đầu dây cứng sẽ được sử dụng để quấn cuộn cảm, tạo ra một mối nối điện và cơ khí chắc chắn.

2.) Lắp ráp phần đế.

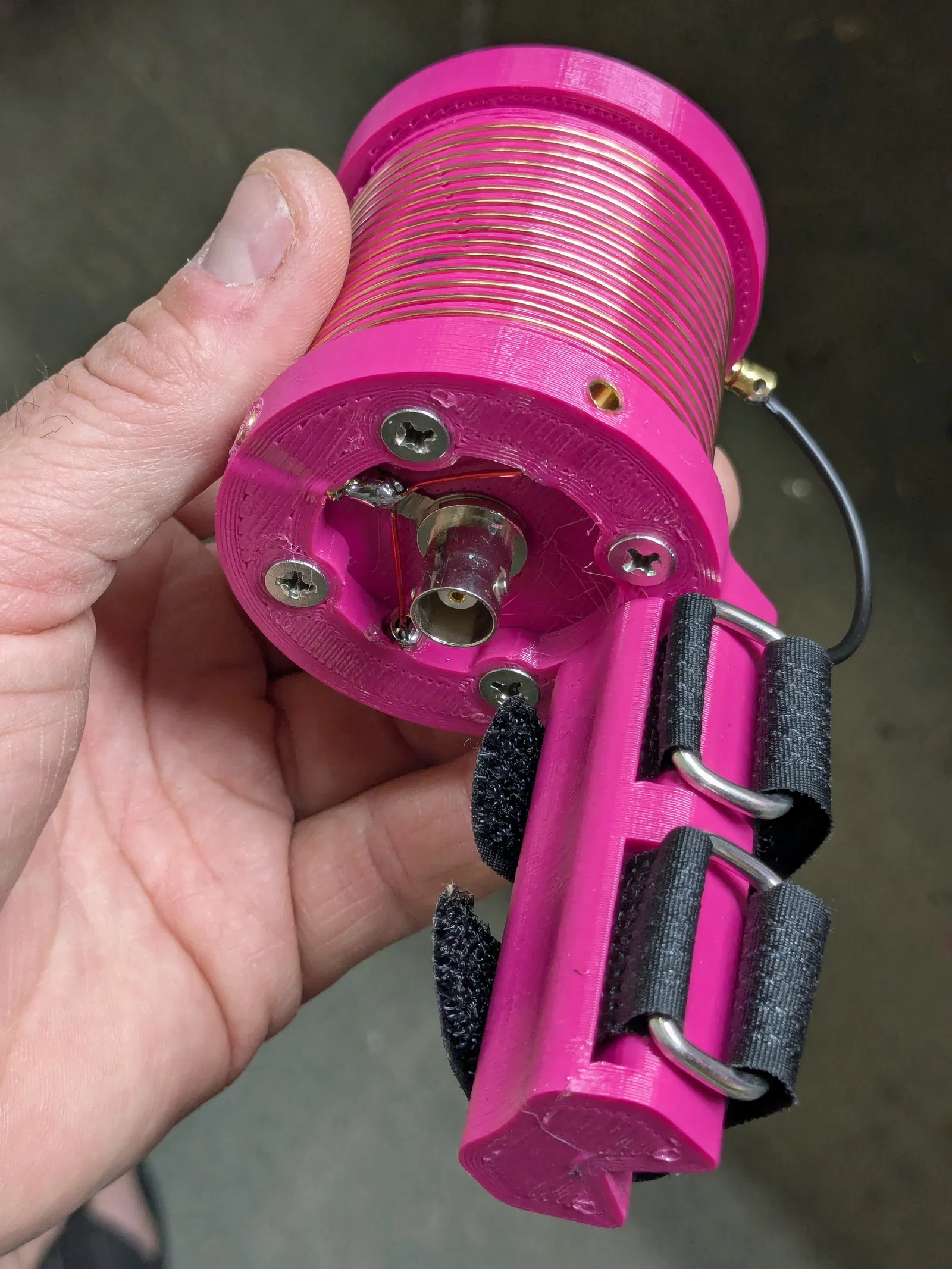

Nếu bạn đang sử dụng đế BNC, hãy dùng nhiệt để cố định các phích cắm chuối cái vào các lỗ cọc tiếp địa và lắp đầu nối BNC. Hàn các dây nhảy từ cọc tiếp địa BNC vào các phích cắm chuối 3,5 mm bạn vừa cố định bằng nhiệt.

Nếu bạn đang sử dụng đế M10, hãy vặn bu lông M10 vào đế sao cho đầu ren nhô ra khỏi cạnh của đế với các lỗ M3 chìm.

3.) Quấn cuộn cảm tải.

Quấn dây quanh cuộn cảm tải. Khoảng 16 vòng có vẻ là phù hợp cho hầu hết các bản dựng. Bạn luôn có thể bớt số vòng nếu có quá nhiều, nhưng nếu bạn cắt dây quá ngắn, bạn sẽ phải quấn lại.

Uốn dây để giữ nó ở vị trí trên cuộn cảm, nhưng lưu ý rằng bạn có thể cần giữ nó ở vị trí cho đến khi được cố định hoàn toàn.

4.) Cố định phần đế.

Nếu bạn đang sử dụng đế BNC, hãy hàn đầu dây cuộn cảm và đầu của một đoạn dây cáp linh hoạt dài 6" vào chân trung tâm BNC.

Nếu bạn đang sử dụng đế M10, hãy kẹp đầu dây cuộn cảm và dây nhảy dưới đầu bu lông M10 để tạo ra tiếp xúc cơ khí và điện chắc chắn.

Cố định đế vào cuộn cảm bằng các ốc vít M3.

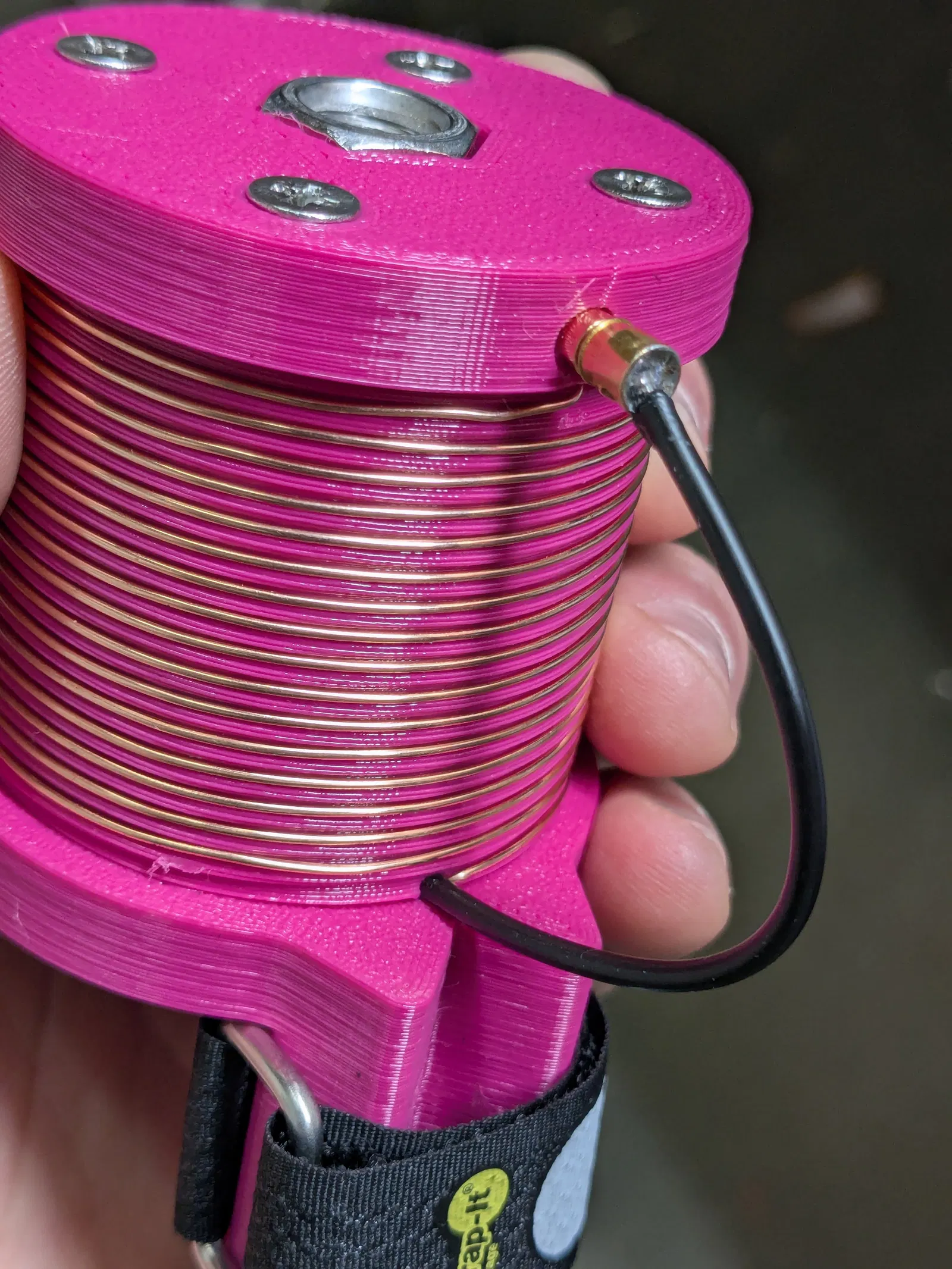

5.) Chuẩn bị dây nhảy.

Hàn một phích cắm chuối đực 3,5 mm vào đầu dây nhảy. Để bỏ qua cuộn cảm tải, chỉ cần cắm dây nhảy vào phích cắm chuối cái 3,5 mm.

Thiết lập hệ thống và bắt đầu hoạt động!

Chúc vui, và vui lòng đăng các liên lạc tốt nhất của bạn với ăng-ten này trong phần bình luận về bản dựng.

Cảm ơn, và 73.
