Tản nhiệt chủ động cho X96 Max Plus

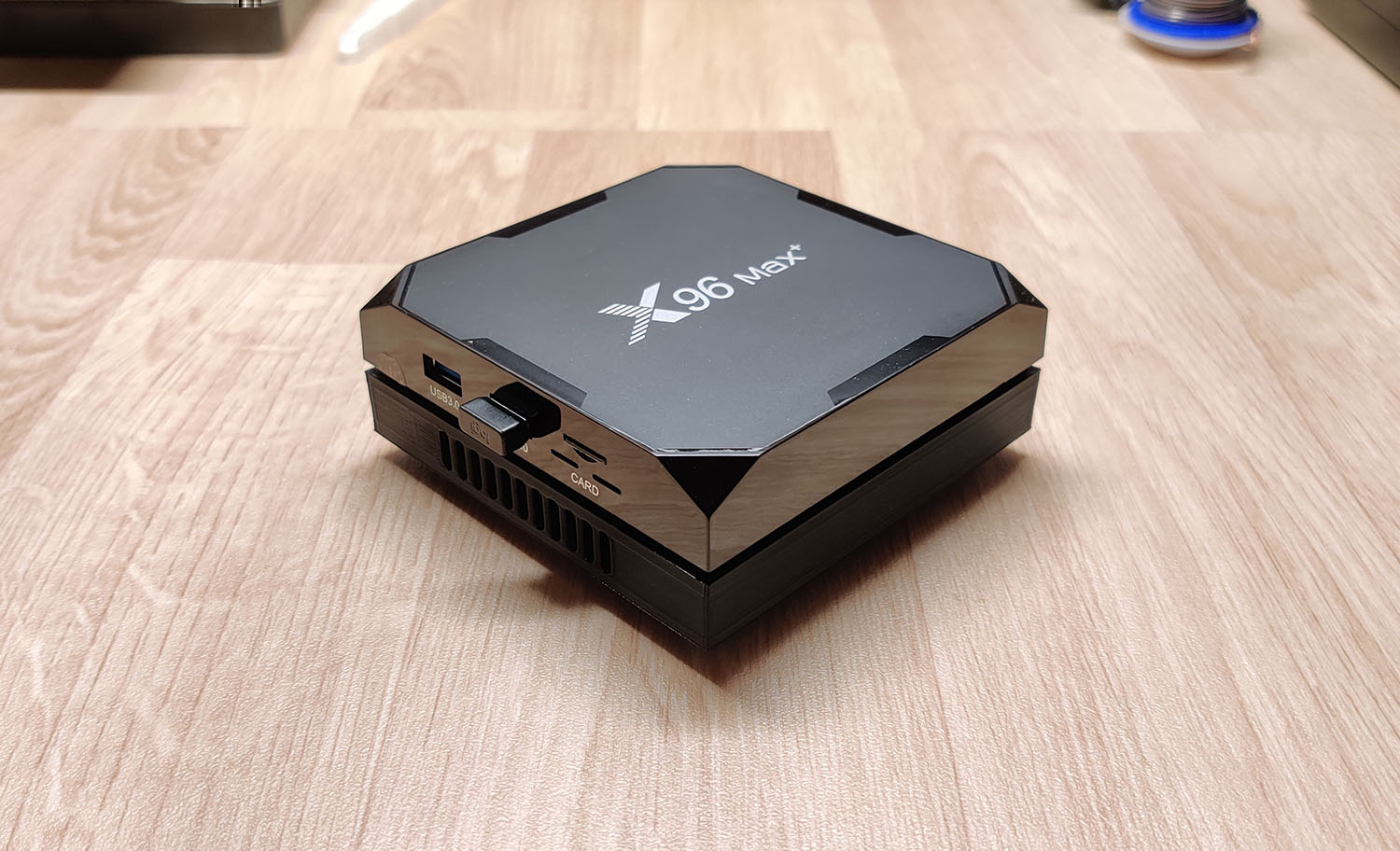

Bộ tản nhiệt chủ động bổ sung cho máy nghe nhạc X96 Max Plus. Hướng dẫn chi tiết cách lắp đặt, bao gồm lấy nguồn trực tiếp từ USB, điều chỉnh điện áp 3,15V cho quạt Noctua NF-A4x10 5V để đạt hiệu quả làm mát tối ưu và giảm tiếng ồn. Nhiệt độ CPU ổn định ở mức 50°C khi phát.
Mô tả

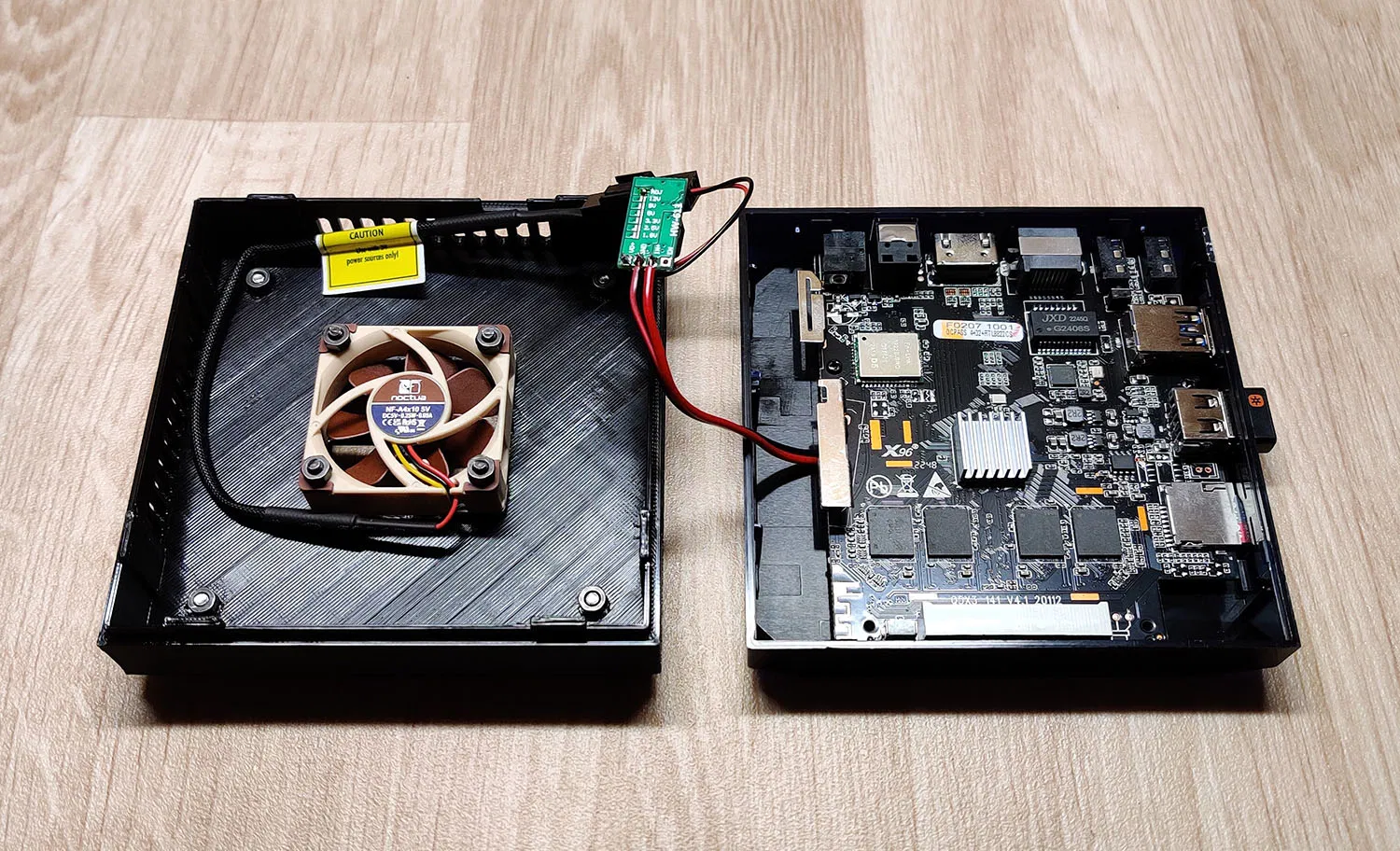

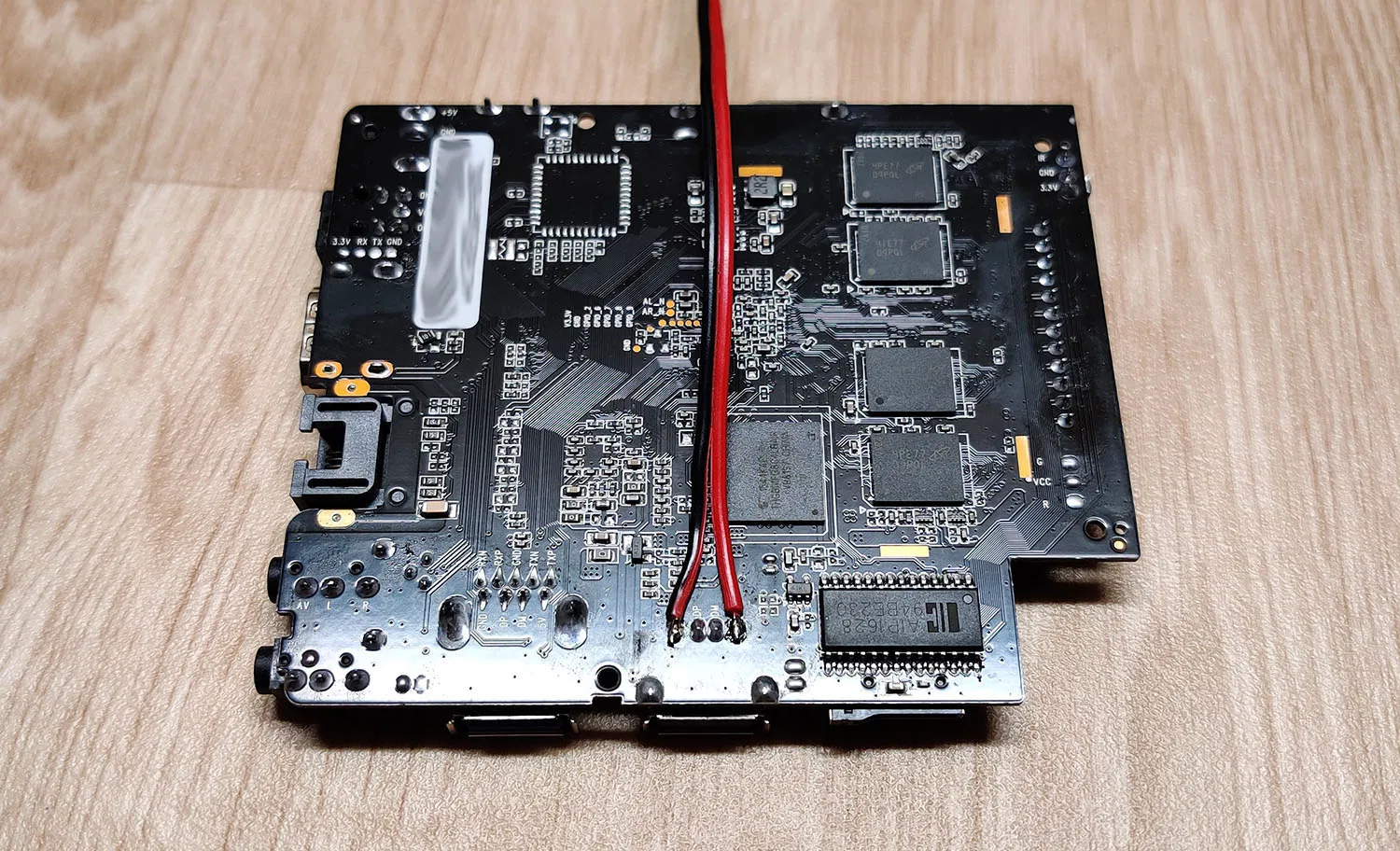

Tôi lấy nguồn cho module trực tiếp từ cổng USB trên bo mạch. Điện áp thấp nhất mà quạt vẫn quay (độ ồn thấp nhất) là 3,15V. Tôi đã sử dụng module step-down và đặt điện áp đầu ra là 3,15V. Khi phát thông thường, nhiệt độ CPU dao động quanh 50°C. Sau khi đưa máy nghe nhạc vào chế độ ngủ, quạt cũng sẽ tắt.
Danh sách các thành phần đã sử dụng:

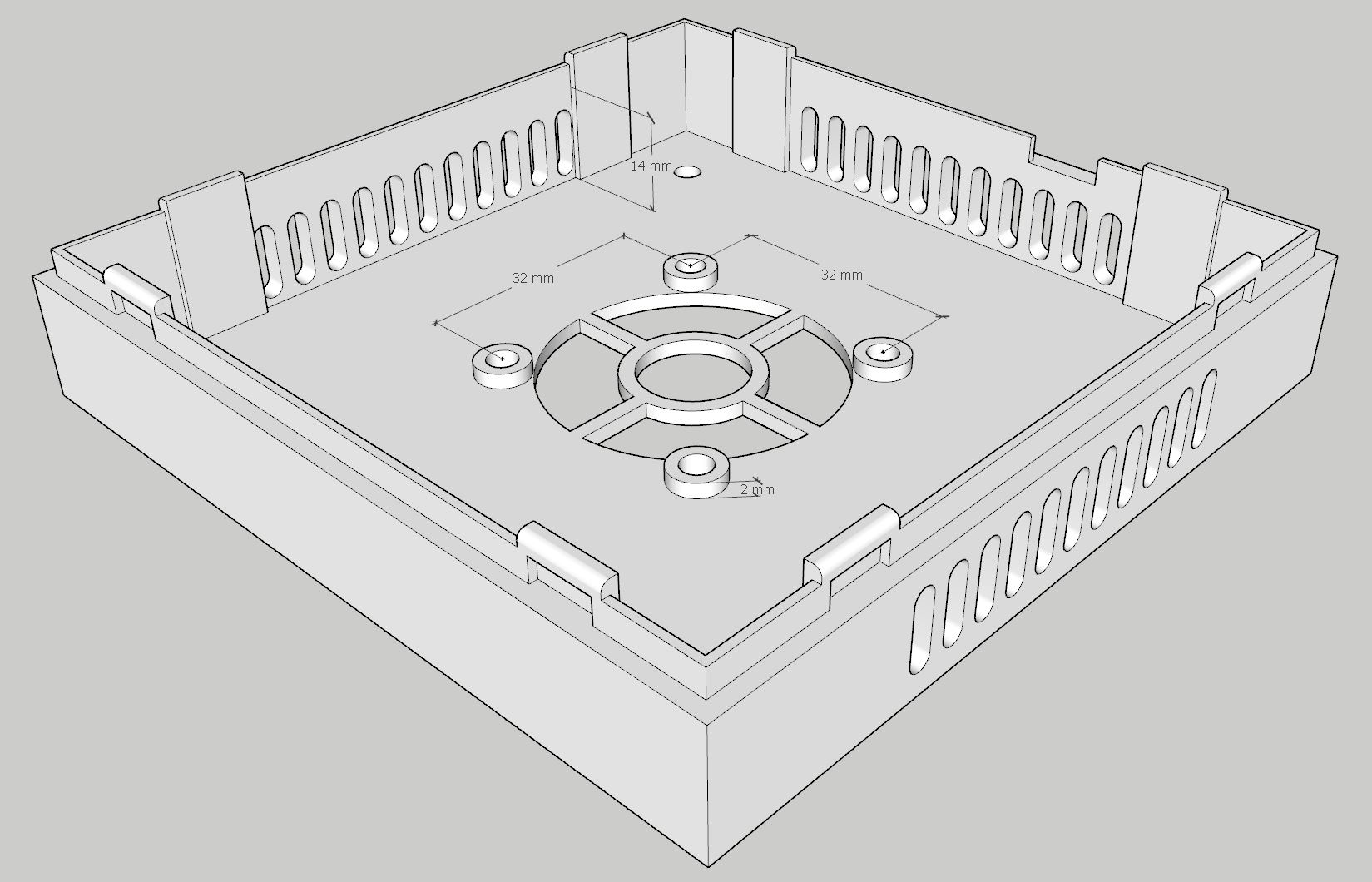

Tản nhiệt cho chip Module nguồn Step-down hoặc điện trở 56Ω để giảm tốc độ quạt Noctua NF-A4x10 5V - quạt có kích thước 40 x 40 x 10 mm
Ốc vít: M3 x 20 - 4 cái (quạt) M3 x 6 - 4 cái (chân đế)

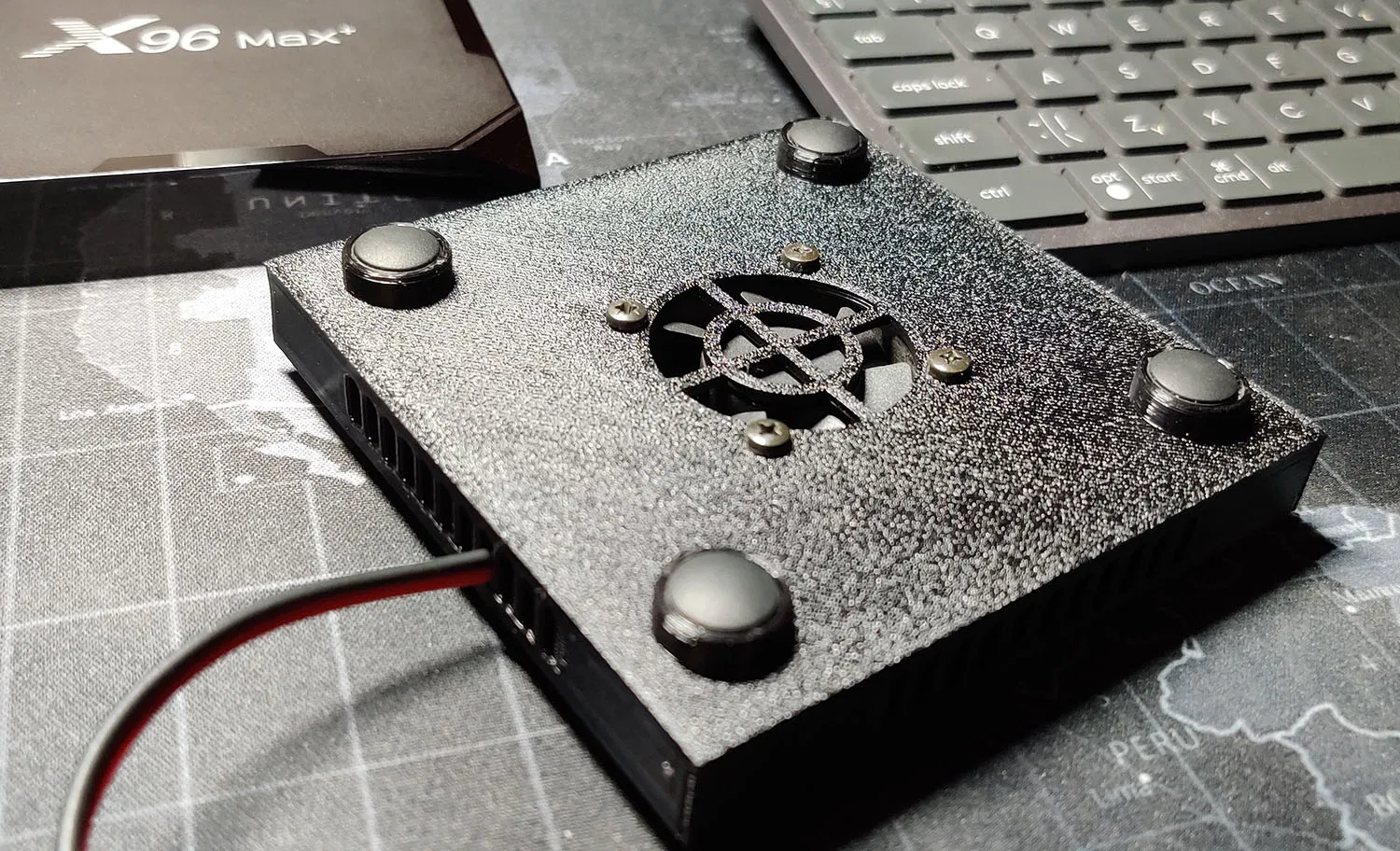

Có thể bóc các chân cao su nguyên bản và dán chúng lên các chân đã in.
