Bộ phận ngăn chặn cho coupler trục Z trên máy in 3D

Tác giả Abasz

Lượt tải
25
Lượt thích
9
Lượt coi
622

File 1 686,3 KB

  • ZAxisCouplerBreak_v4_1767604362.f3zF3Z · 686,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#15079
Danh mục
Máy In 3D
Ngày đăng

Mô tả

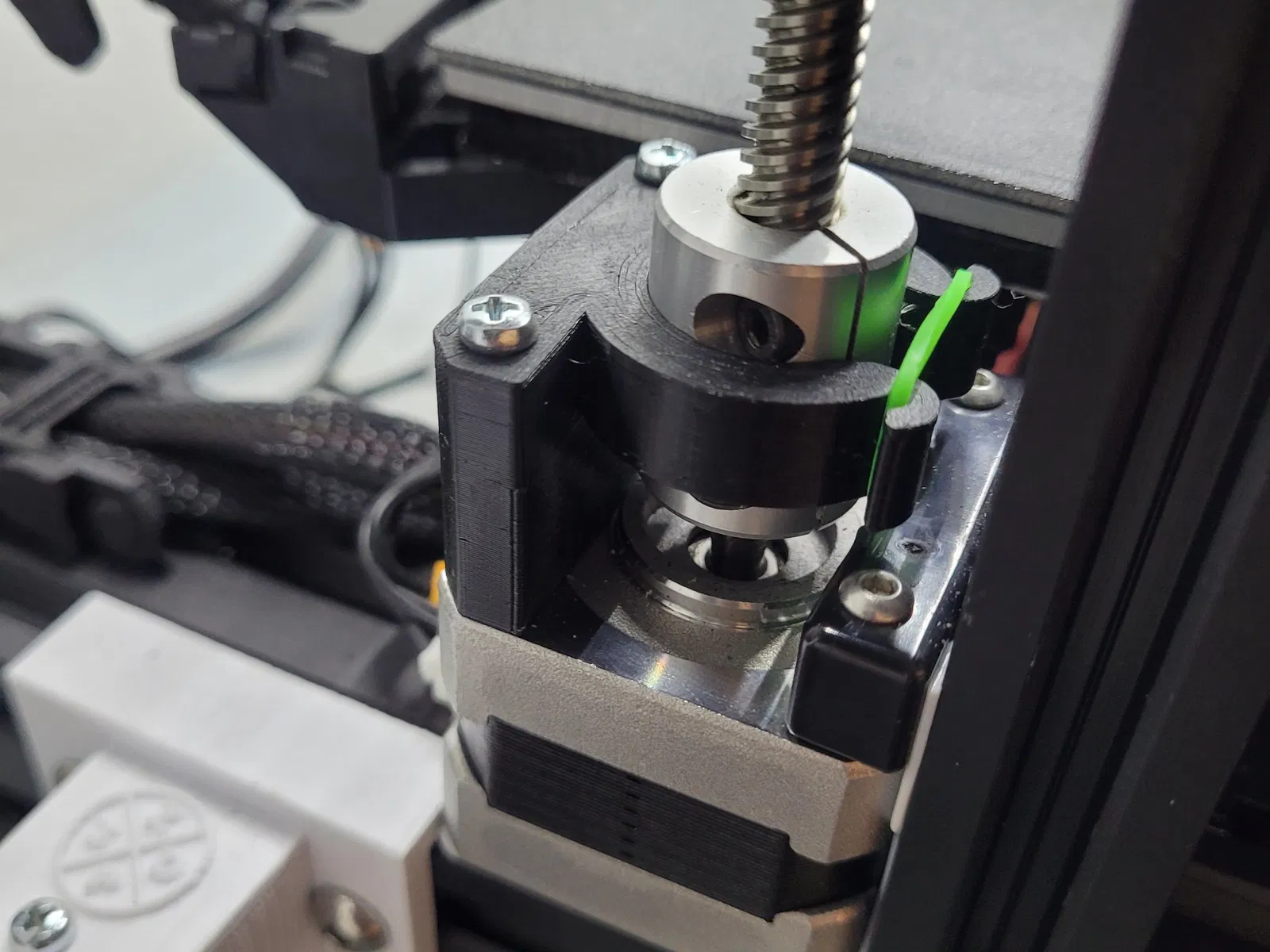

Đây là một bộ phận có thể được gắn vào động cơ bước trục Z để ngăn chặn việc mắc kẹt của cầu khi mất điện.

Vấn đề tôi gặp phải với Ender 3 là khi động cơ bước bị vô hiệu hóa, cầu sẽ rơi xuống vài milimét và tôi không thể phục hồi các bản in đúng cách trong trường hợp mất điện. Tôi đã cố gắng siết chặt các đai ốc lệch tâm nhưng nó yêu cầu độ chặt đến mức có tác động tiêu cực đến chất lượng bản in (chủ yếu là chân voi rất xấu và mất chiều cao z).

Đây là cho khớp nối trục Z đường kính 20mm, nhưng tôi đã tải lên tệp Fusion tham số nếu cần thay đổi.

Độ mạnh của bộ phận có thể điều chỉnh bằng kích thước/độ chặt của dây cao su.

In ấn

Đây là một bản in dễ dàng và nhanh chóng, tôi đã sử dụng TPU, một loại khá cứng (95) nên có độ linh hoạt. Với một dây cao su không quá mạnh, nó không cản trở chuyển động của động cơ bước Z nhưng không cho phép cầu bị mắc kẹt khi động cơ bước bị vô hiệu hóa.

Coi thêm Ẩn bớt

Thông số in

Định dạng
f3z
Số file mô hình
1
Tổng dung lượng
686,3 KB
File lớn nhất
686,3 KB
