Cờ lê tròn cho GKF 12V-8

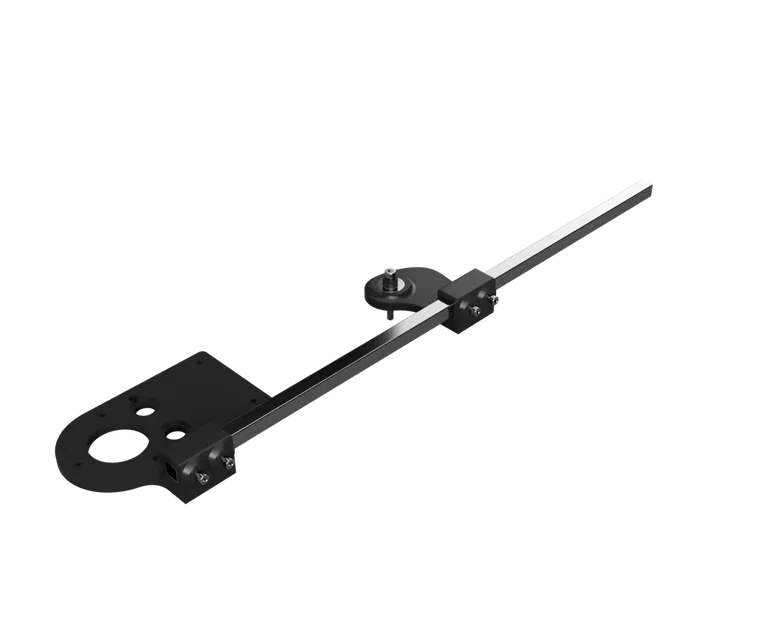

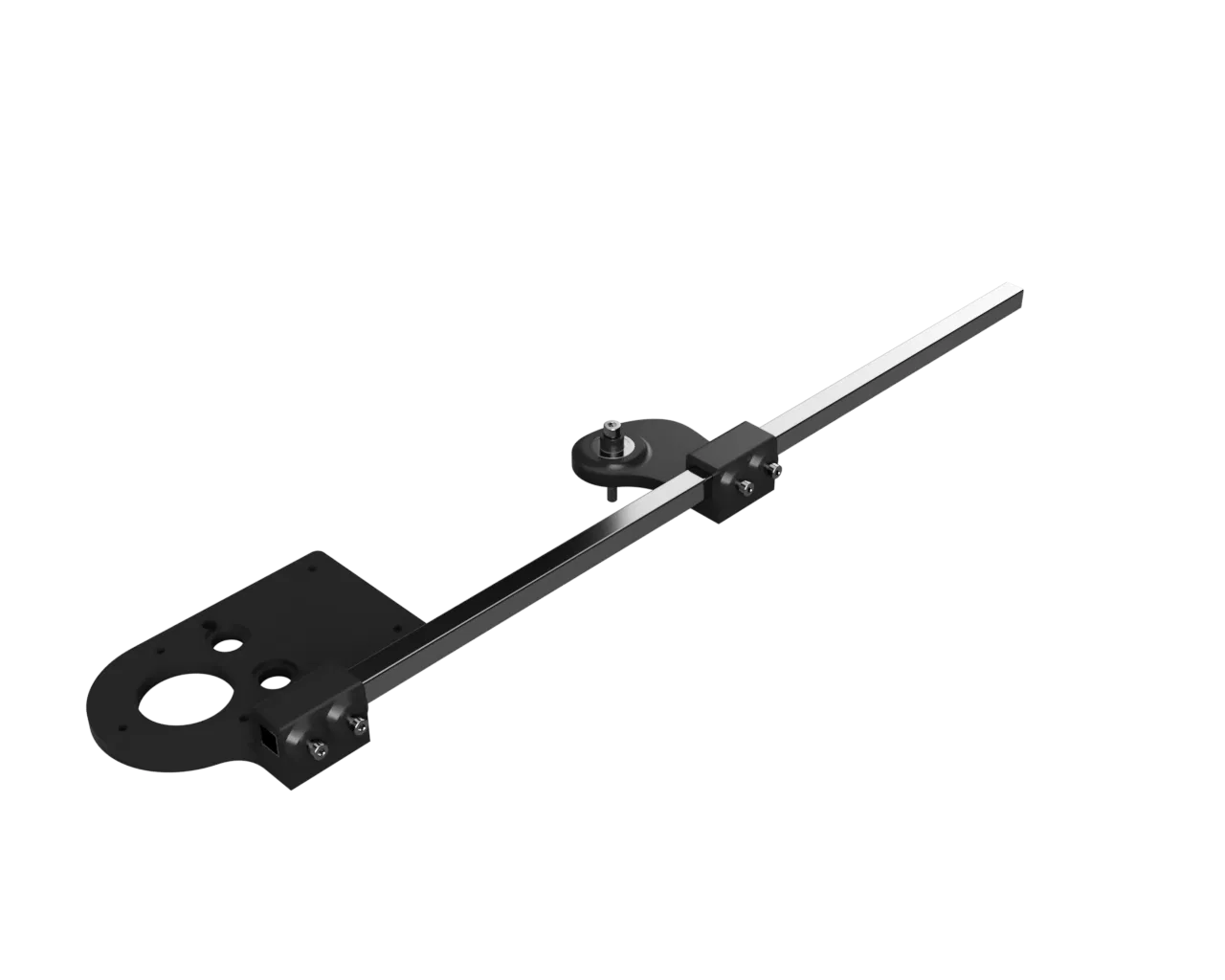

Mô tả Cái này là cái cờ lê tròn để xài chung với cái Bosh GKF 12V-8 nha. Nó dùng cái thanh nhôm 12x12 mm để làm cái cần. Đường kính cắt nhỏ nhất là 240 mm, còn đường kính lớn nhất thì tùy thuộc vô chiều dài thanh nhôm 12x12 mm bạn xài. Cái mẫu này dựa trên mẫu khác của mình nè Tấm đế cho Bosh GKF 12V-8. Có file parametric cho cái GKF 12V-8 luôn, nên cứ tự nhiên mà chế theo ý khách nha. ### Danh sách các bộ phận #### Các bộ phận in 3D | Tên | Số lượng |

|---|---| | ##### Tấm đế

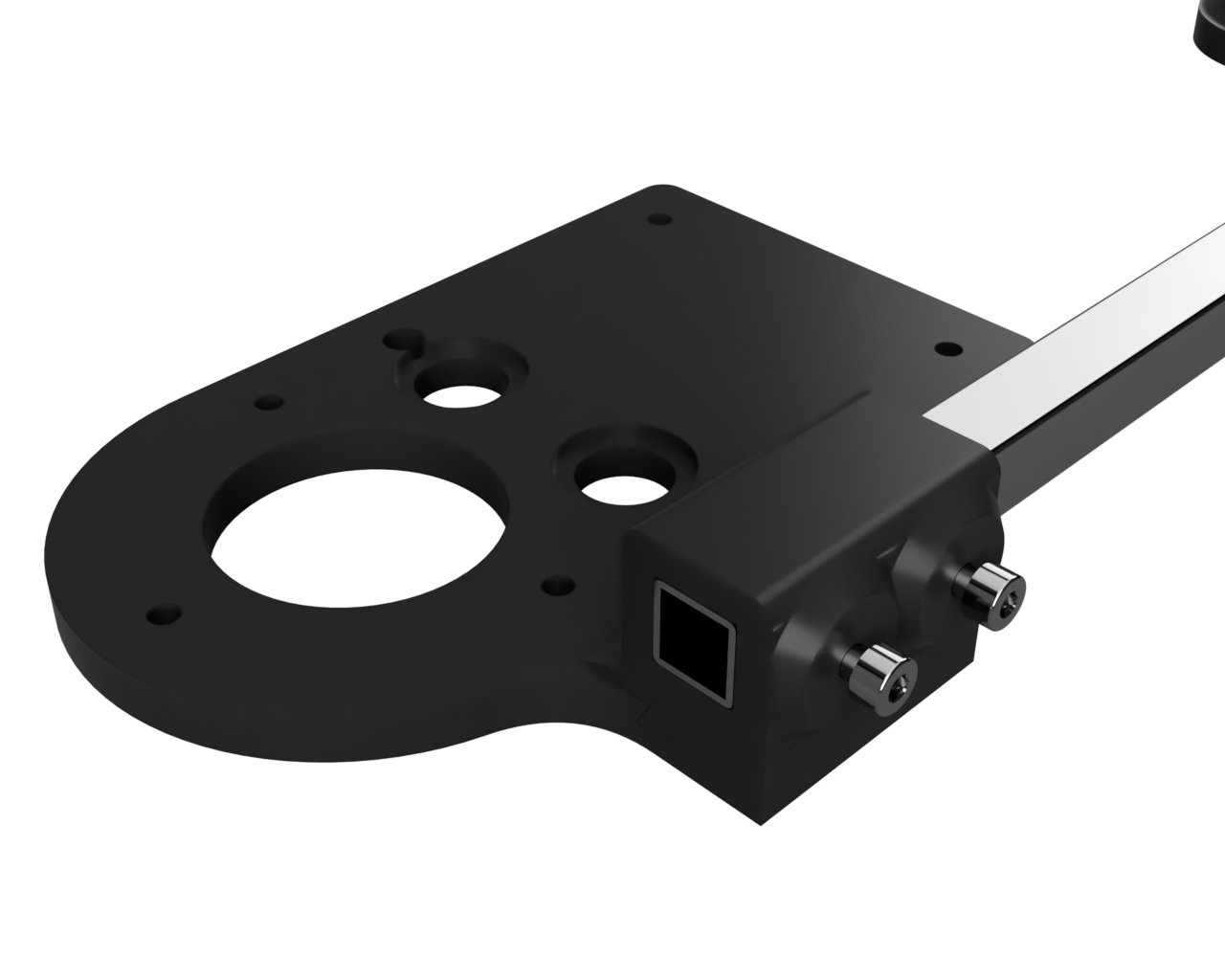

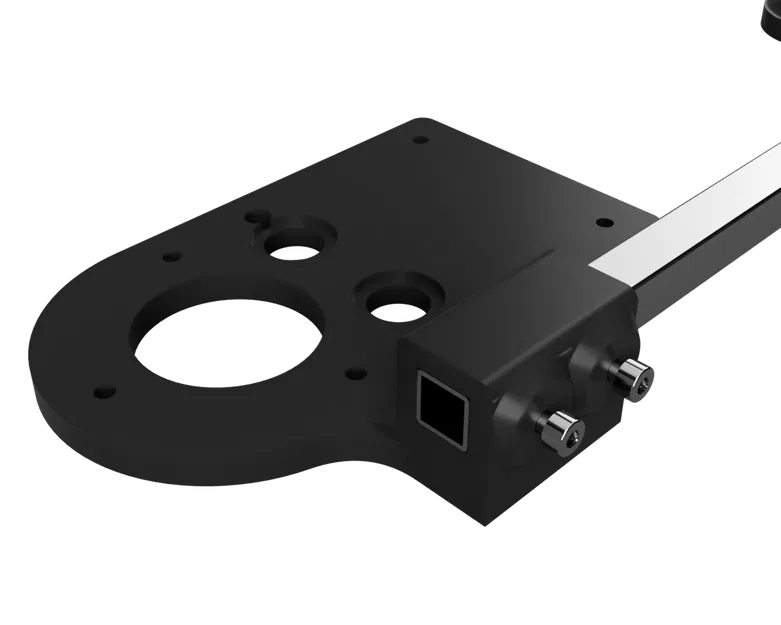

Mẫu thiết kế chính của tấm đế có thể tải về tại đây: Tấm đế cho Bosh GKF 12V-8. | 1 | ||| | ##### Tấm giữa

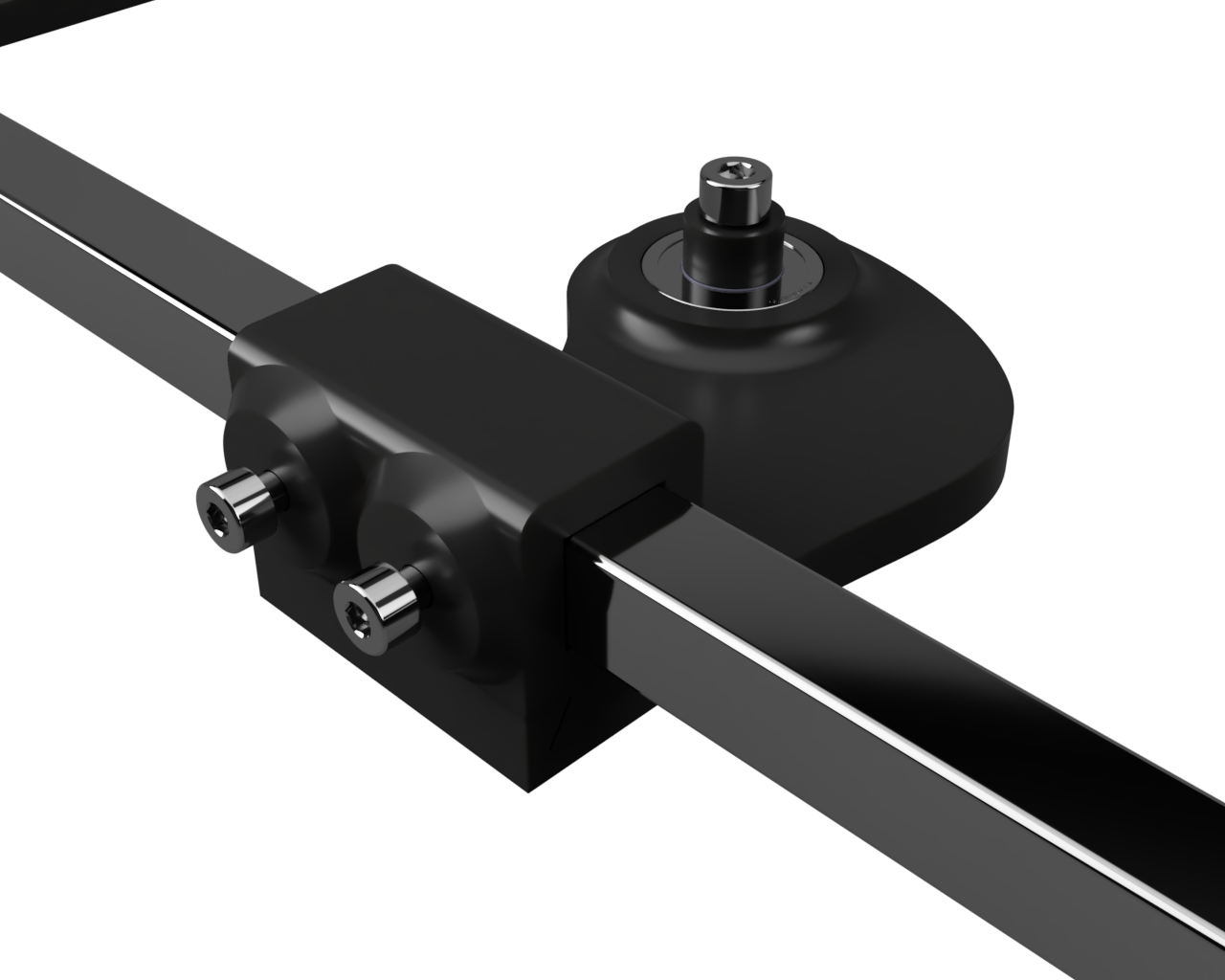

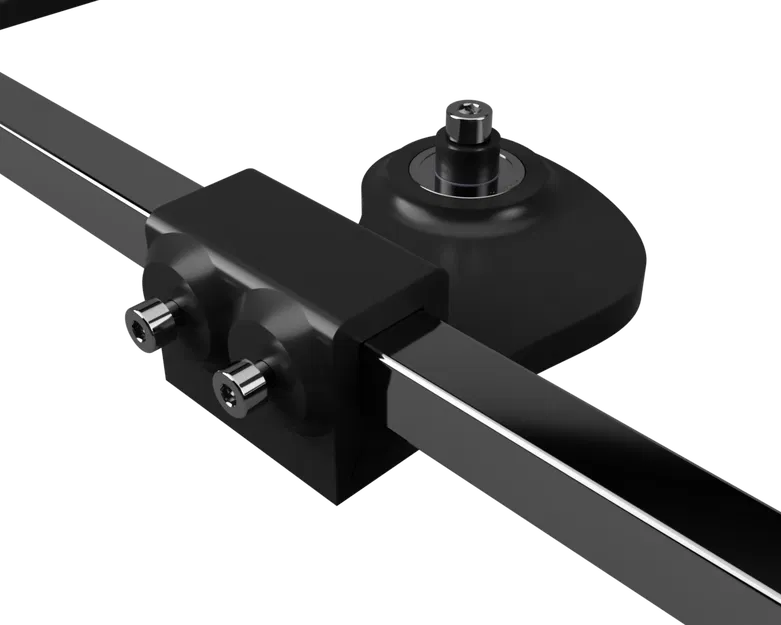

Tấm giữa này gắn vòng bi 608 làm tâm xoay. | 1 | ||| | ##### Chèn đuôi én
Chèn này được thiết kế để kết nối với thanh nhôm vuông 12x12. Mỗi chèn có 2 con ốc và đai ốc M4 để cố định thanh nhôm 12x12. Mỗi chèn được gắn vào tấm tương ứng bằng 2 con ốc và 4 con ốc ren cấy M3. | 2 | ||| | ##### Trục xoay
Trục xoay này được thiết kế để gắn ốc 5 mm. Bạn có thể tự thiết kế trục xoay riêng miễn là nó vừa với đường kính bên trong của vòng bi 608 (⌀8 x 7 mm). | 1 | ||| #### Vật tư tiêu hao | Tên | Số lượng | |---|---| | ##### Ống vuông 12x12 mm
Chiều dài tối thiểu nên là 160mm cho đường kính cắt 240mm. Bạn cần dài hơn bán kính cắt tối đa 40 mm. | 1 | | ##### Đai ốc M4
Đai ốc lục giác M4 tiêu chuẩn, cỡ lục giác nên là 7 mm. | 4 | | ##### Ốc M4x10 mm
Loại ốc M4x10 nào cũng xài được, tùy loại đầu ốc bạn có. | 4 | | ##### Ốc ren cấy M3
Dùng ốc ren cấy M3 in 3D, dài 5.7 mm và đường kính ngoài 4.6 mm. | 4 | | ##### Ốc M3x10 mm
Khuyến khích dùng ốc M3x10 đầu lục giác chìm. Trong mọi trường hợp, đầu ốc phải vừa với lỗ khoét côn Ø6x3mm. | 4 | | ##### Vòng bi 608
Khuyến khích dùng vòng bi 608ZZ (có nắp che). | 1 | | ##### Ốc Ø5 mm
Bất kỳ con ốc hoặc trục nào bạn muốn dùng làm tâm xoay. Nếu đường kính khác Ø5 mm, bạn cần tự thiết kế trục xoay. | 1 | ### Hướng dẫn in #### Tấm đế In mặt cắt hướng xuống tấm đế. Mình khuyên in với độ cao lớp 0.20mm và 25% lưới độn, 3 lớp biên và 5 lớp đáy. Mình khuyên bật tính năng biên phụ trên phần nhô ra để có kết quả tốt hơn ở các lỗ khoét. #### Tấm giữa In mặt cắt hướng xuống tấm đế. Mình khuyên in với độ cao lớp 0.20mm và 25% lưới độn, 3 lớp biên và 5 lớp đáy. #### Chèn đuôi én In mặt cuối hướng xuống tấm đế. Mình khuyên in với độ cao lớp 0.20mm và 25% lưới độn, 3 lớp biên. #### Trục xoay In mặt lớn hơn hướng xuống tấm đế. Mình khuyên in với độ cao lớp 0.20mm. ### Hướng dẫn lắp ráp #### Chèn đuôi én Chuẩn bị 2 Chèn đuôi én bằng cách gắn 4 Ốc ren cấy M3 mỗi cái. Gắn 4 Đai ốc M4 mỗi cái. Cố định đai ốc bằng cách trượt ống 12x12mm vào. #### Tấm đế Gắn Tấm đế với Chèn đuôi én đầu tiên và dùng hai ốc M3x10. #### Tấm giữa Gắn Tấm giữa với Chèn đuôi én thứ hai và dùng hai ốc M3x10. Gắn Vòng bi 608 vào vị trí trung tâm. #### Trục xoay Gắn Trục xoay và Ốc Ø5 hoặc bất kỳ trục Ø5 nào.
