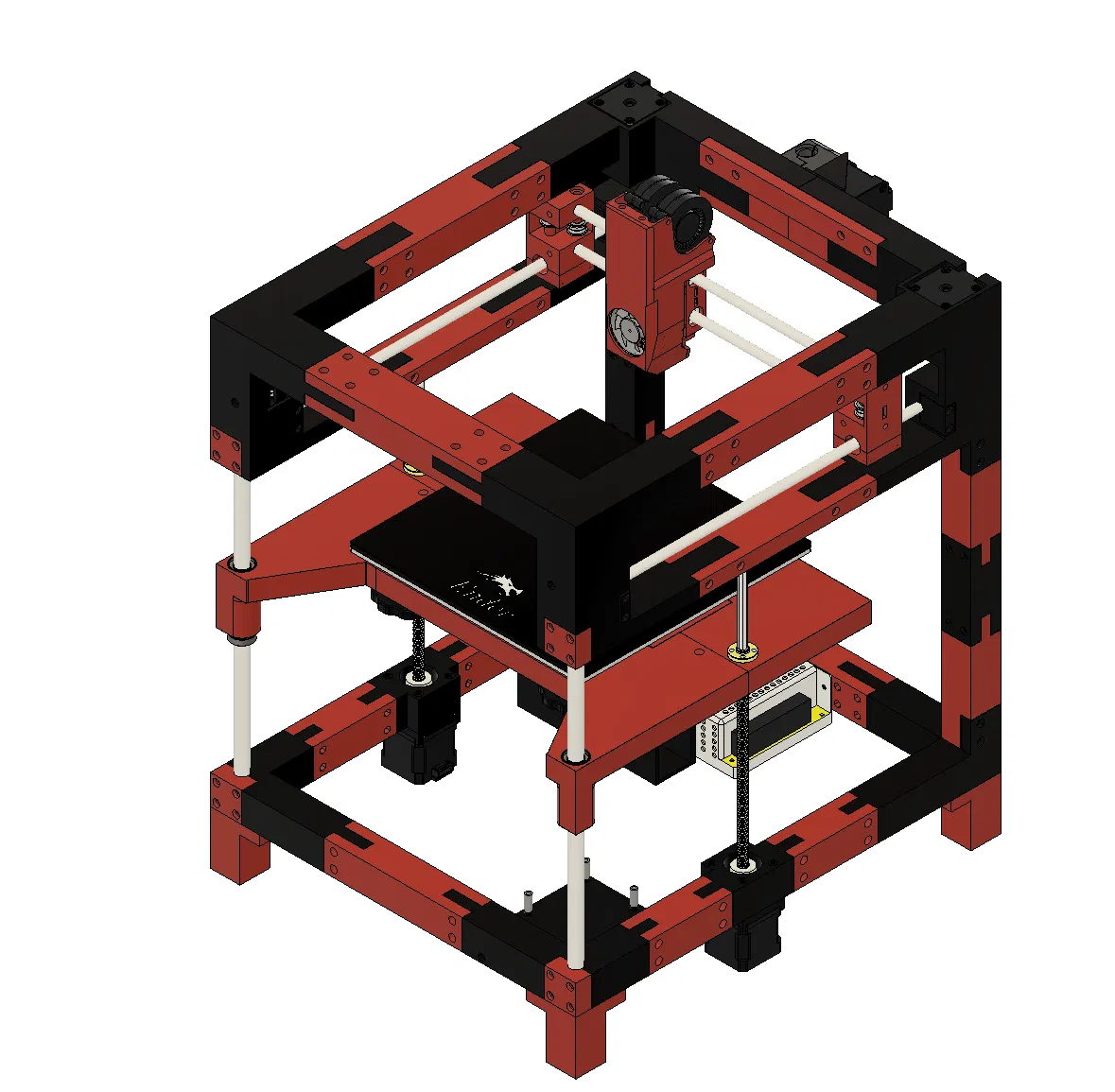

The 100 Extended (235x235 bed)

Lưu ý: Hiện tại dự án này chưa được cập nhật, tôi đang làm một máy in khác dựa trên cái này nhưng không thể hứa hẹn ngày ra mắt và nó thay đổi rất nhiều thứ nên gần như là một máy in mới. Tuy nhiên, bạn cứ tải về các file cad tại đây và remix bất cứ thứ gì bạn muốn, còn về phiên bản v1.1 được Matt phát hành, bạn chỉ cần thay thế các file chân đế và đầu in ở đây bằng file v1.1, mọi thứ đều tương thích. --------------------------------------- Tôi đã remixed máy in để phù hợp (và sử dụng toàn bộ) khổ in 235x235 của Ender 3. BOM (vẫn đang trong quá trình hoàn thiện) có thể tìm thấy tại đây, tôi vẫn đang tìm hiểu một số thứ như kích cỡ và số lượng ốc vít. Nhân tiện, một số bộ phận có thể tùy chỉnh. 4 thanh ray đỡ hai bên máy in có thể dài hơn nếu bạn muốn có khu vực in cao hơn. Hiện tại, chúng dài 330mm nhưng đó chỉ là vì tôi muốn giữ nguyên ý tưởng ban đầu là tất cả các thanh ray có cùng chiều dài. Nếu bạn có máy in khổ lớn (300x300) bạn có thể in phần đế theo phiên bản một mảnh, như vậy bạn sẽ cần ít hơn 2 thanh ray và việc lắp ráp cũng đơn giản hơn. Tôi cũng sẽ ghi chú vào BOM khi tôi tiến hành lắp ráp để bạn có thể hình dung được vị trí sử dụng từng bộ phận. Lưu ý chỉnh sửa: Cập nhật file step và hai bộ phận phía sau trên cùng để có kích thước lỗ phù hợp cho các insert nhiệt của ngàm giữ extruder. Lưu ý chỉnh sửa 2: Sau khi nhận phản hồi, tôi đã cập nhật đế để khớp với các thanh ray bên trong tốt hơn. Đồng thời cải tiến thiết kế dựa trên bản remix của Rhynier Myburgh, chia đôi các bộ phận phía trước dưới cùng để dễ in trên khổ nhỏ hơn, và cũng chia đôi bộ phận giữ đế thành tổng cộng 4 mảnh vì lý do tương tự. Tôi sẽ giữ lại file step của phiên bản trước trong này nếu ai cần. Lưu ý chỉnh sửa 3: Sau thêm phản hồi từ cộng đồng, chúng tôi quyết định sử dụng thanh ray 12mm + vòng bi kéo dài (LM12LUU) ở phía trước/đế sẽ tốt hơn và cũng khắc phục được vấn đề kẹt trục Z. Ngoài ra, phiên bản mới này có phần trung tâm của đế là 225x222 để có thể in trên Ender 3 v2 và loại bỏ nhu cầu cần 2 thanh ray tuyến tính bổ sung.
