Giá Đỡ Cuộn Dây Kép Gắn Ray
Giá đỡ này dùng để chứa hai cuộn dây filament, gắn trực tiếp lên các thanh ray nhôm đùn 20mm của máy in. Phiên bản V3 có thêm kẹp rãnh để giữ cuộn dây chắc chắn hơn, phù hợp với cả cuộn dây nặng hoặc mất cân bằng.
Mô tả

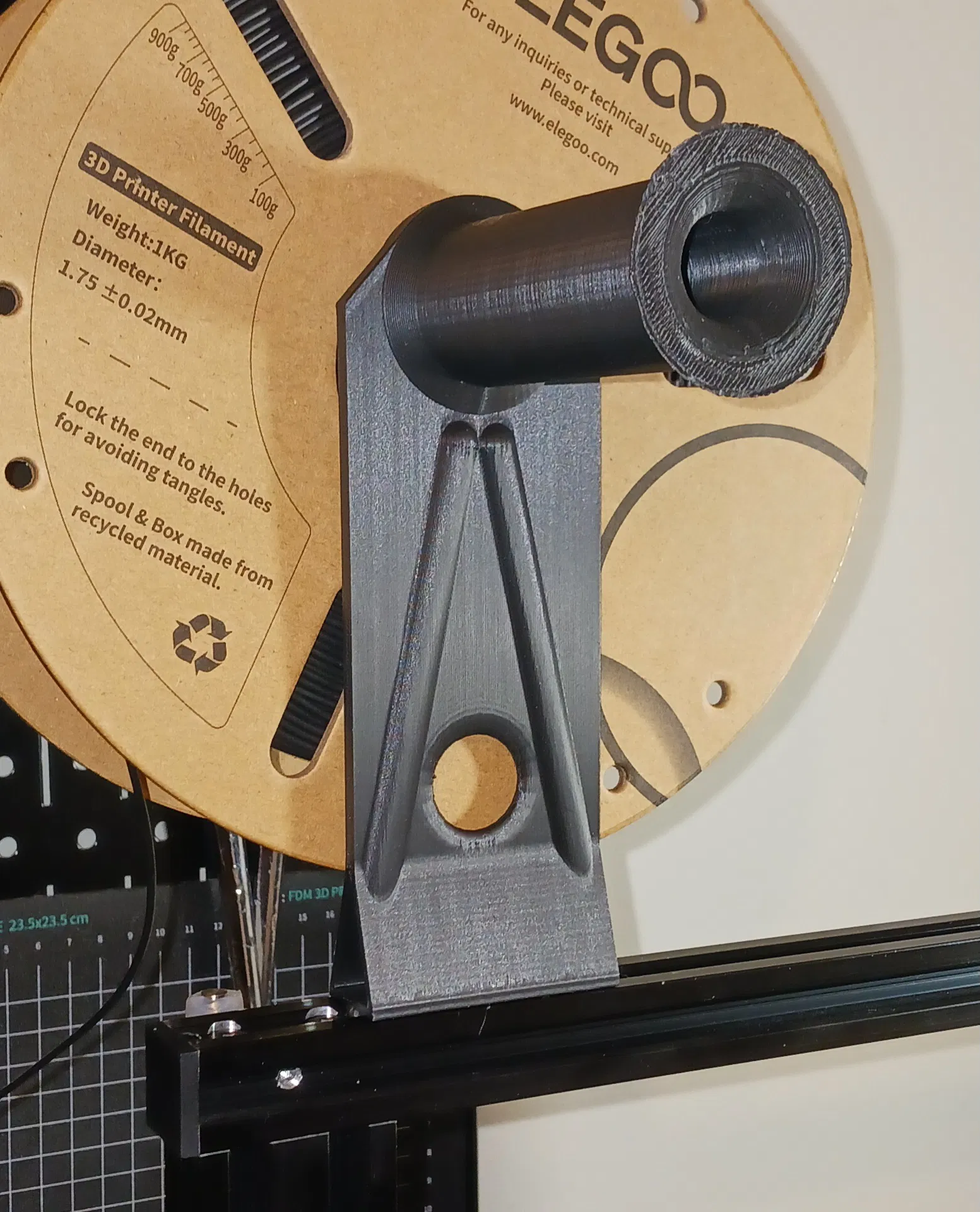

Giá đỡ cho hai cuộn dây filament, gắn vào các thanh ray nhôm đùn 20mm. Cần có một đai ốc và bu lông M8 hoặc 5/16.
2-3 lớp tường, 15-20% infill, không cần support.
Đai ốc cuộn dây vừa với đai ốc ½ inch.

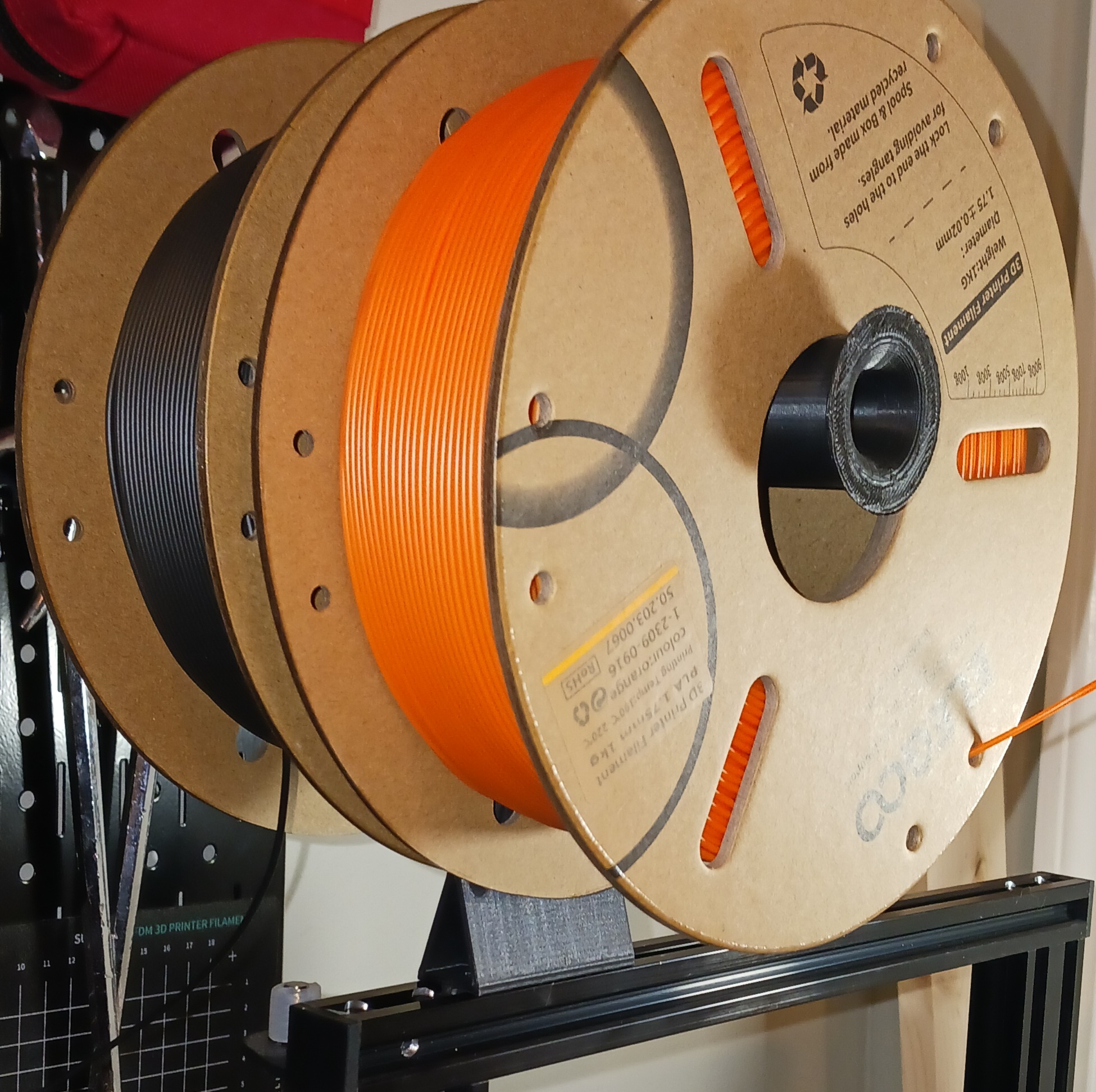

V1 giữ hai cuộn dây 1kg mà không bị lung lay nhiều.
V2 thêm nắp ổn định cho các thanh ray bên.
V3 thêm các kẹp rãnh vào nắp bên, trong trường hợp cuộn dây nặng hơn hoặc mất cân bằng. Tôi đề nghị in thử Rail Test trước để đảm bảo nó phù hợp với dung sai máy in của bạn.
- Được tạo bằng Tinkercad.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
