Vỏ SlimeVR Hyperion

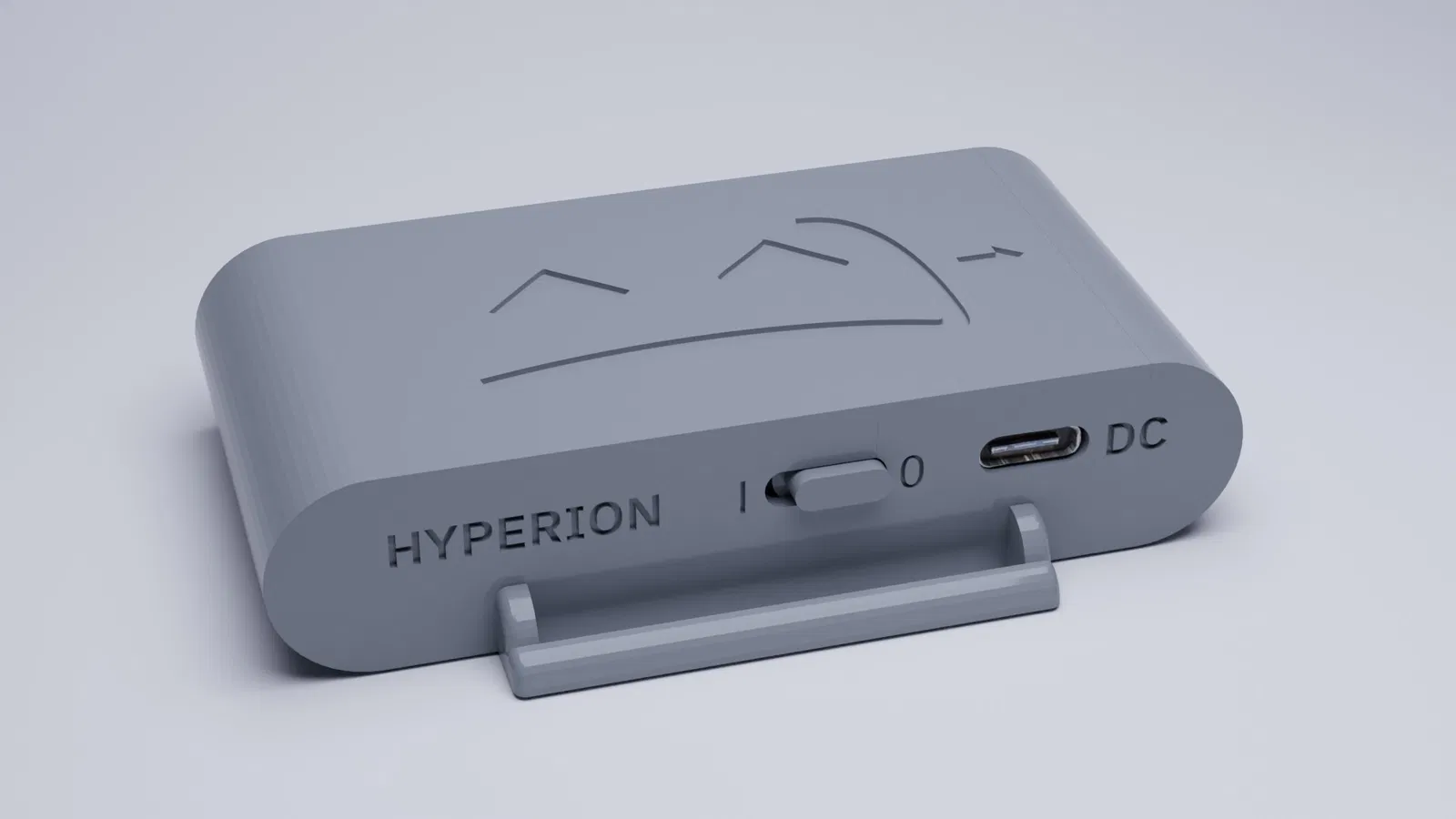

Vỏ Hyperion cho SlimeVR DIY!

Hyperion là một trong những vỏ nhỏ và mỏng nhất hiện có cho Tracker SlimeVR DIY của bạn. Với thiết kế hoàn toàn không cần dụng cụ và dung sai được tinh chỉnh đặc biệt cho máy in 3D FDM, Hyperion vừa dễ in vừa dễ lắp ráp! Mọi bộ phận đều được suy nghĩ kỹ lưỡng và khớp với nhau một cách chắc chắn, đồng thời hỗ trợ nhiều kích cỡ pin, công tắc và linh kiện khác nhau.

Hãy nhớ kiểm tra Github để có thêm nhiều bộ phận và tùy chọn khác!!

Index

• [Linh kiện]
• [Khả năng tương thích]
• [Các phiên bản]
• [In]
• [Lắp ráp]
• [Liên kết]
• [Đóng góp]
• [Liên hệ]
• [Giấy phép (MIT)]

Linh kiện

Đối với Hyperion, bạn sẽ cần các linh kiện sau:

• TP4056
• Wemos D1 Mini
• Dây đeo 40mm
• IMU (*chip BNO08x hiện đang bị thiếu hụt khá nhiều*)
  • MPU6050
  • BNO08x
• Công tắc (*SS22F32 là cái được đề xuất trong tài liệu, SS12D00G3 nhỏ hơn và trông đẹp hơn cho vỏ này*)
  • SS12D00G3
  • SS22F32
• Pin (*804040 là cái được đề xuất trong tài liệu, 503759 nhỏ hơn và thường có dung lượng cao hơn*)
  • 804040
  • 503759

Bạn cũng có thể đặt mua các bộ phận này ở những nơi khác thông qua các trang như Amazon với giá cao hơn, có thể sẽ đến nhanh hơn với chi phí cao hơn.

Các dây đeo từ tài liệu SlimeVR chỉ rộng 25mm, trong khi Hyperion được thiết kế để vừa với dây đeo lên đến 40mm để tăng độ ổn định. _Hãy lưu ý rằng có các phiên bản TP4056 khác nhau nhỏ hơn và có ít điểm hàn hơn, hãy tránh những cái đó. Phiên bản Micro-USB của TP4056 hoạt động nhưng không được khuyến nghị.

Khả năng tương thích

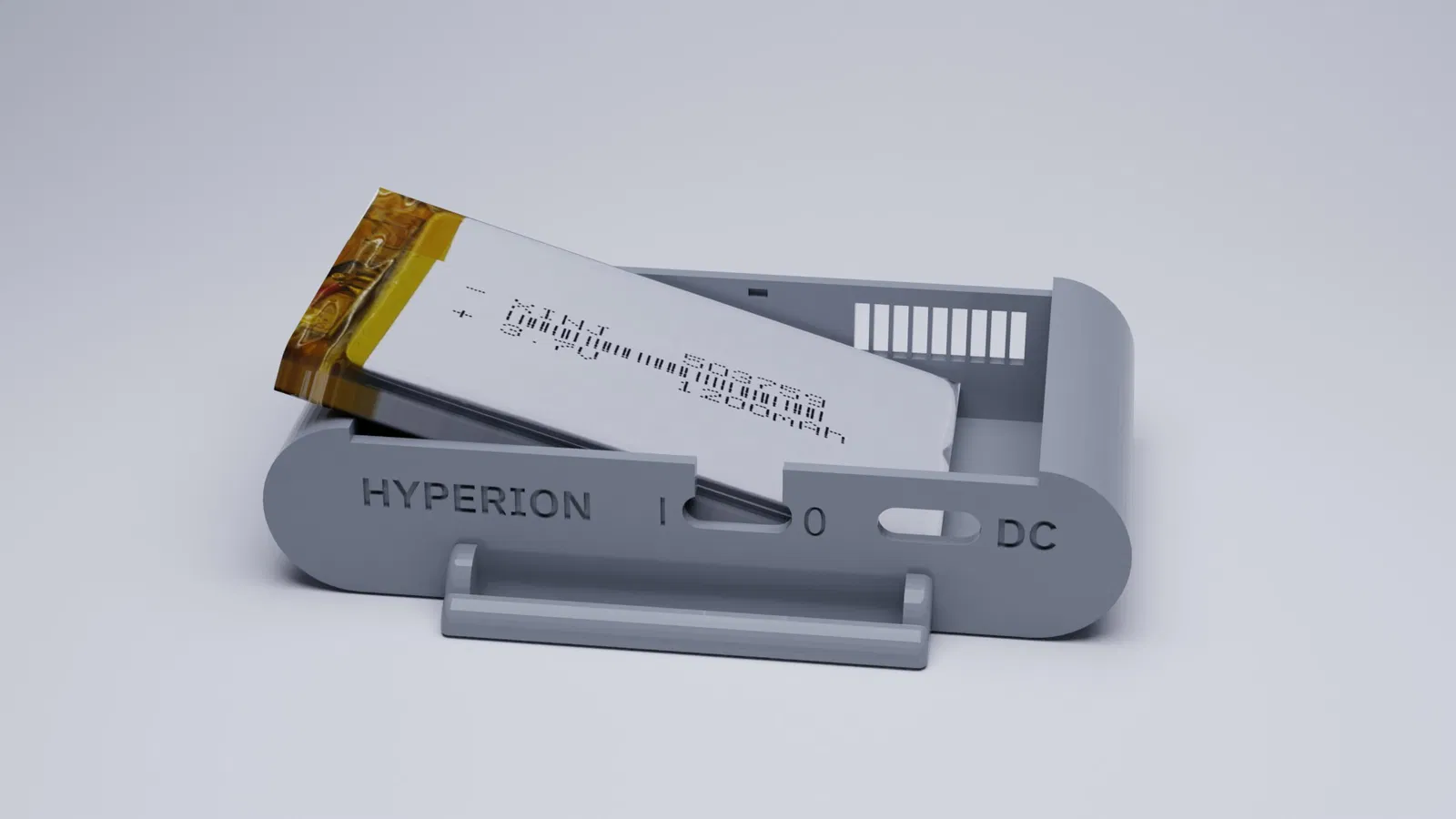

Vỏ Hyperion tương thích với nhiều loại pin, ví dụ: 503759 hỗ trợ bất kỳ pin nào có kích thước bằng hoặc nhỏ hơn 5x37x59mm. Vui lòng lưu ý kích thước pin của bạn khi lên kế hoạch chế tạo, trong ví dụ này, nếu bạn không sử dụng pin 503759 hoặc 804040 nhưng pin của bạn nhỏ hơn thì nó vẫn hoạt động với thiết kế này. Hãy lưu ý rằng nếu bạn sử dụng pin nhỏ hơn, bạn có thể phải lấp đầy khoảng trống một chút để tránh pin bị trượt, trong khi pin 503450 sẽ vừa vặn.

Hyperion cũng hỗ trợ nhiều loại công tắc. Vỏ ban đầu được thiết kế để vừa với các công tắc SS12D00G3 nhỏ hơn, nhưng giờ đây cũng hỗ trợ các công tắc SS22F32 (SS12F32 cũng hoạt động).

Các phiên bản

Có rất nhiều tệp .STL khác nhau được bao gồm trong dự án này, vì Hyperion hỗ trợ nhiều kích cỡ pin và các phiên bản AUX/extension riêng biệt của mỗi vỏ và nắp. Tên của các tệp cho biết bộ phận đó dùng để làm gì và các tính năng mà nó tích hợp. Để làm rõ một số thuật ngữ, tên tệp có thể tham chiếu đến những điều sau:

• AUX: Bộ phận này có một lỗ cho cáp ruy băng/JST đến Extension.
• BNO08x: Điều này có nghĩa là bộ phận được thiết kế cho chip BNO08x hoặc MPU 9250/6500
• 503759: Điều này có nghĩa là bộ phận được thiết kế cho pin có kích thước 5x37x59mm (dựa trên kích thước pin đó).
• SS22F32: Điều này chỉ ra rằng bộ phận được thiết kế cho các công tắc được đề cập trong tài liệu.
• Slime: Bộ phận này có logo SlimeVR, chủ yếu dành cho nắp.
• Blank: Bộ phận này không có bản in hoặc logo, chủ yếu dành cho nắp.

Vậy tôi cần những bộ phận nào?

Tất nhiên điều này hoàn toàn phụ thuộc vào pin và công tắc bạn chọn, tuy nhiên, bạn sẽ phải in ít nhất 4 bộ phận cho mỗi tracker, đó là:

• Vỏ (Case)
• Khay (Tray)
• Nắp (Lid)
• Công tắc (nếu bạn chọn SS12D00G3)

Ví dụ: bạn đã mua pin 503739 (hoặc nhỏ hơn), bạn sẽ cần những thứ sau:

• Case_503759.stl

• Tray_503759.stl

• Lid_503759.stl


VỚ CẢNH GIÁC! Nếu bạn mua công tắc SS22F32, hãy đảm bảo tên bộ phận chứa "SS22F32"

Nếu bạn muốn có một tracker sử dụng mô-đun AUX/Extension Bạn sẽ cần những thứ sau:

• Case_503759_AUX.stl
• Lid_503759_AUX.stl

Khay không phụ thuộc vào tính năng AUX/Extension.

In

Rất nên in các bộ phận này trên máy in 3D FDM (dựa trên sợi) như Ender 3 hoặc tương tự, vì tất cả dung sai đã được điều chỉnh để phù hợp với nhiều loại máy in FDM. Cá nhân tôi đã in các bộ phận của mình trên một chiếc Ender3 V2 được sửa đổi một chút, sử dụng E-Sun PLA+ (xám) với đầu phun 0.4mm tiêu chuẩn.

Về việc in, các bộ phận này không cần hỗ trợ. Về hướng, vỏ, khay và công tắc có thể được in như hiện tại. Bạn có thể muốn xoay nắp 180 độ để mặt phẳng áp vào bàn in:

Công tắc

Công tắc hơi nhỏ và khó in hơn, tuy nhiên có thể thực hiện được với các cài đặt phù hợp:

• Nhiệt độ bàn in - 70c.
• Tốc độ lớp đầu tiên - 10mm/s.
• Tốc độ in - 20mm/s.
• Infill - 0%.
• Chiều cao lớp - 0.08mm.
• Vị trí trên bàn in - Gần phía trước hoặc phía sau, không ở giữa.
• Độ bám dính bàn in - Brim.

Các cài đặt này đã hoạt động tốt với tôi, nhưng máy in của bạn có thể cần một số điều chỉnh nhỏ. Đặc biệt là chiều cao lớp có thể là một thách thức đối với một số máy in. Hãy kiên nhẫn và làm chậm, tôi đã in hơn một chục rồi. Đừng in ở giữa vì trên nhiều máy in đó là một điểm thấp, và điều này sẽ cản trở độ bám dính cần thiết để giữ cho bộ phận nhỏ này dính xuống.

Lắp ráp

Việc lắp ráp khá đơn giản, tuy nhiên có một vài điểm cần lưu ý. Bạn có thể phải chà nhám nhẹ các cạnh của khay tùy thuộc vào dung sai của máy in, không phải máy in nào cũng giống nhau. Lý tưởng nhất là bạn sẽ không cần chà nhám bất cứ thứ gì nhưng đó là giải pháp dễ nhất nếu bất kỳ bộ phận nào có vẻ quá chật. Việc khay khớp vào vị trí một chút là bình thường, nó được giữ bằng ma sát.

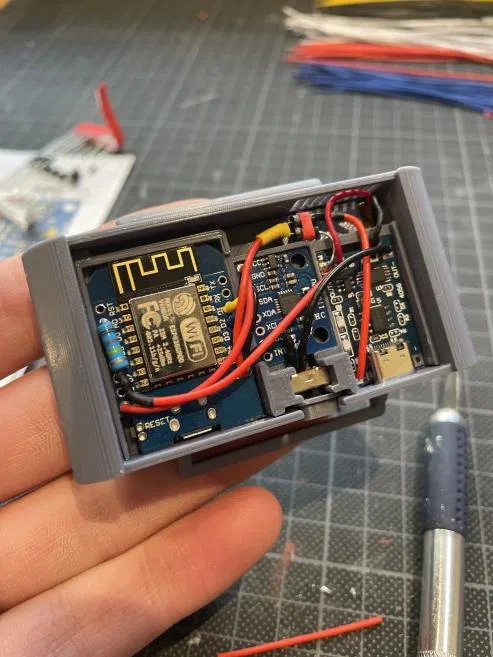

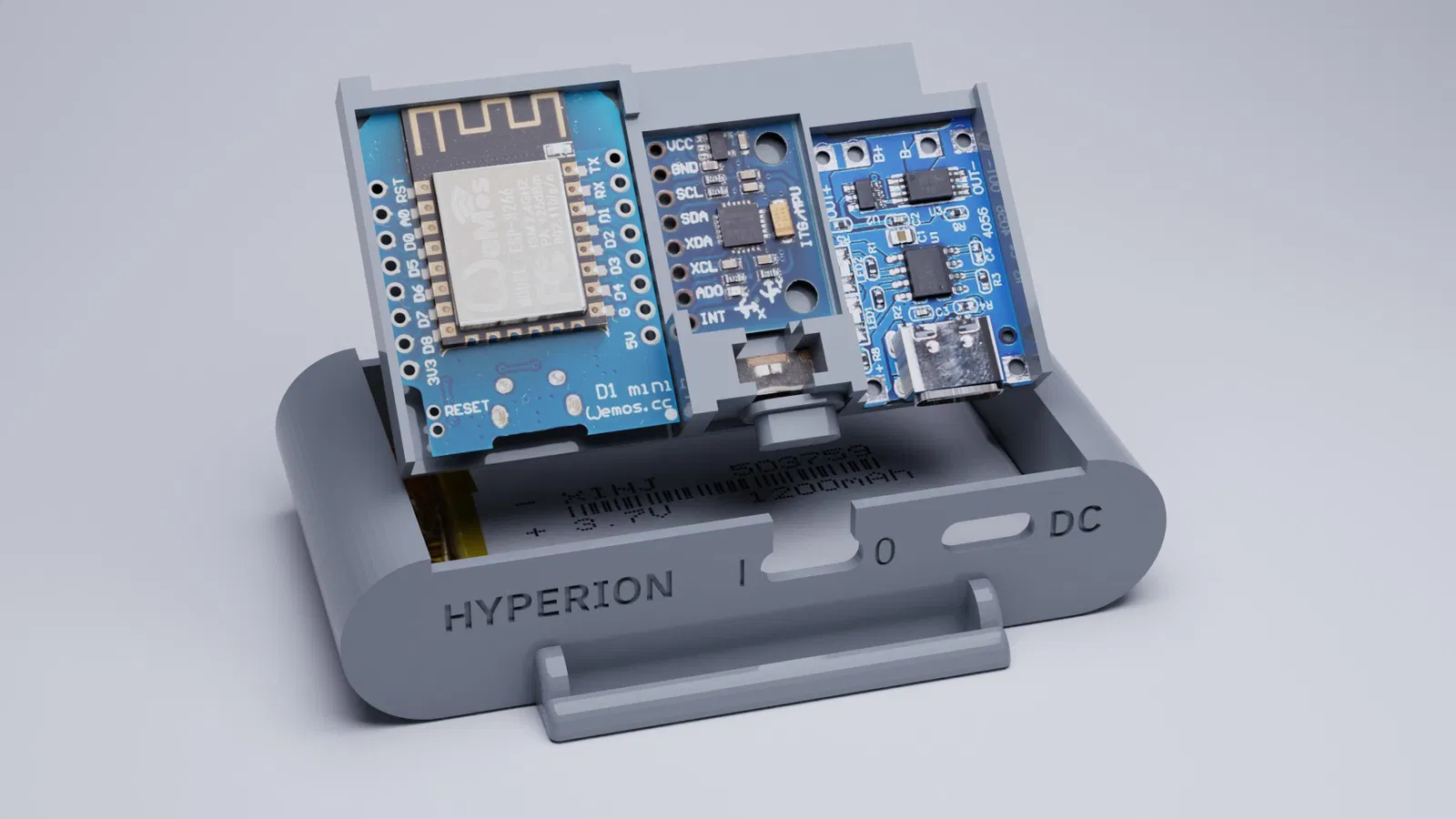

Tôi khuyên bạn nên hàn các bộ phận bên ngoài vỏ và sử dụng vỏ/khay làm tham chiếu về độ dài dây, bạn muốn giữ dây của mình tương đối ngắn như thế này:

Độ dài dây thừa có thể gây ra vấn đề về lắp ráp, tuy nhiên sẽ có đủ không gian cho dây trong vỏ. Bạn không cần phải làm cho chúng cực kỳ ngắn, chỉ cần giữ cho chúng ở mức quản lý được.

Công tắc

Sau khi in công tắc, lớp dưới cùng của lỗ có thể hơi chật do hiệu ứng chân voi hoặc bị ép. Trong trường hợp này, bạn có thể dùng dao rọc giấy hoặc tương tự và mở nhẹ lớp đầu tiên đó ra một chút.

Nắp

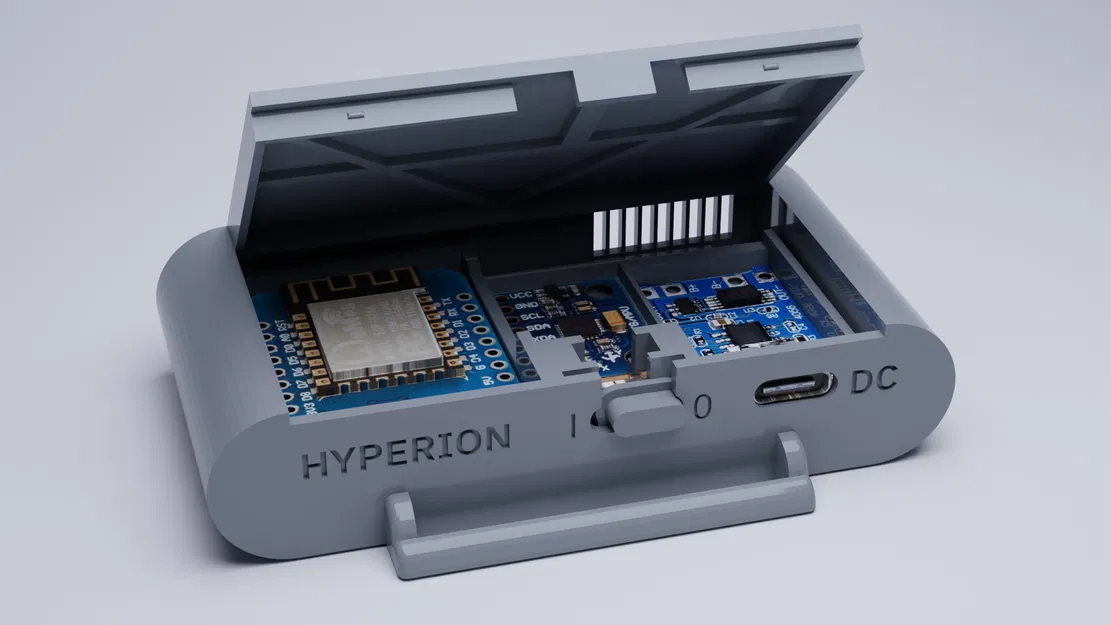

Để lắp nắp, cách tốt nhất là đặt nắp lên vỏ ở một góc, bắt đầu từ phía sau (lỗ thông hơi) để các khía khớp với nhau. Sau đó hạ mặt trước xuống và đóng lại. Để tháo nắp ra, hãy đặt móng tay hoặc công cụ nạy vào giữa nắp và công tắc nguồn rồi bẩy lên, nắp sẽ bật ra.

Dây đeo

Dây đeo được thiết kế để luồn xuống dưới tracker, nếu không công tắc nguồn sẽ bị cản trở.

Liên kết

Đây là một số tài nguyên hữu ích và thú vị:

• Tài liệu (Tài liệu SlimeVR)
• Kho lưu trữ Github SlimeVR
• Kho lưu trữ Github Hyperion
• Thingiverse Hyperion
• Cults3D Hyperion
• CGTraders Hyperion
• SmeltieVR YouTube
• Máy chủ Discord SlimeVR

Đóng góp

Tôi muốn gửi lời cảm ơn chân thành đến tất cả những người đã giúp đỡ và thử nghiệm/đo lường các vật phẩm khác nhau cho dự án này. Cảm ơn: Pjesek, Dinnerbone, Don, Sythe, CalliePepper và Lemming.

Liên hệ

Nếu bạn gặp bất kỳ sự cố nào với Hyperion của mình hoặc có bất kỳ câu hỏi/đề xuất nào? Đừng ngần ngại liên hệ qua Discord, tôi là @Smeltie#1999 trên máy chủ Discord SlimeVR chính thức. Bạn cũng có thể gửi email cho tôi: [email protected] Nếu bạn muốn giúp đỡ dự án hoặc có/muốn tạo một phiên bản cho bộ phần cứng khác, bạn luôn được chào mừng gửi nó qua hoặc thực hiện yêu cầu hợp nhất!

Giấy phép

Dự án này được cấp phép theo giấy phép MIT.
