Jig cắt trục bánh xe 3mm cho MMU3

Remix từ Các bộ phận in được cho Prusa MMU3 và nâng cấp extruder Tác giả F3D Team

Tác giả nhand42

File 2 476,9 KB

  • 8.5mm_rod_jig_1766693659.stlSTL · 384,5 KB
  • 8.5mm_rod_jig_1766693660.FCStdFCSTD · 92,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#14936
Danh mục
Máy In 3D
Ngày đăng

Mô tả

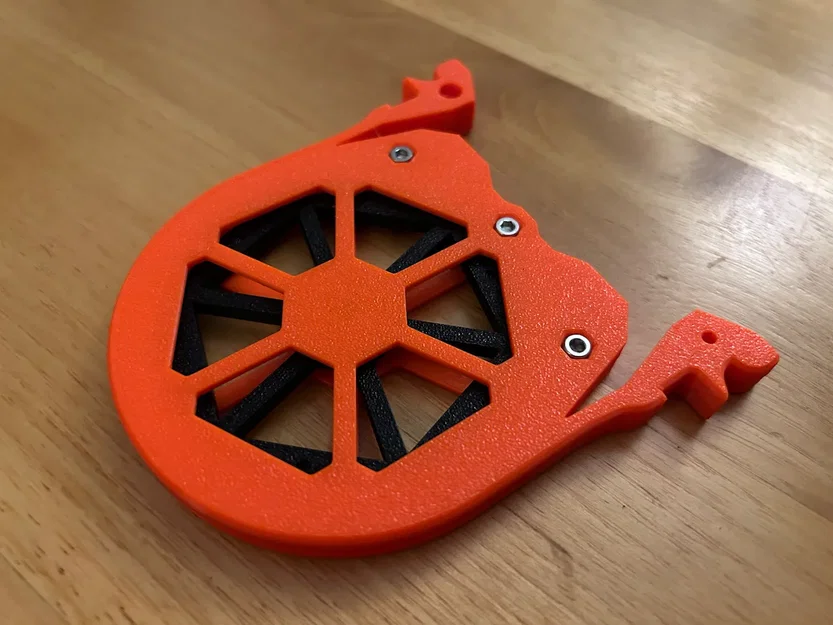

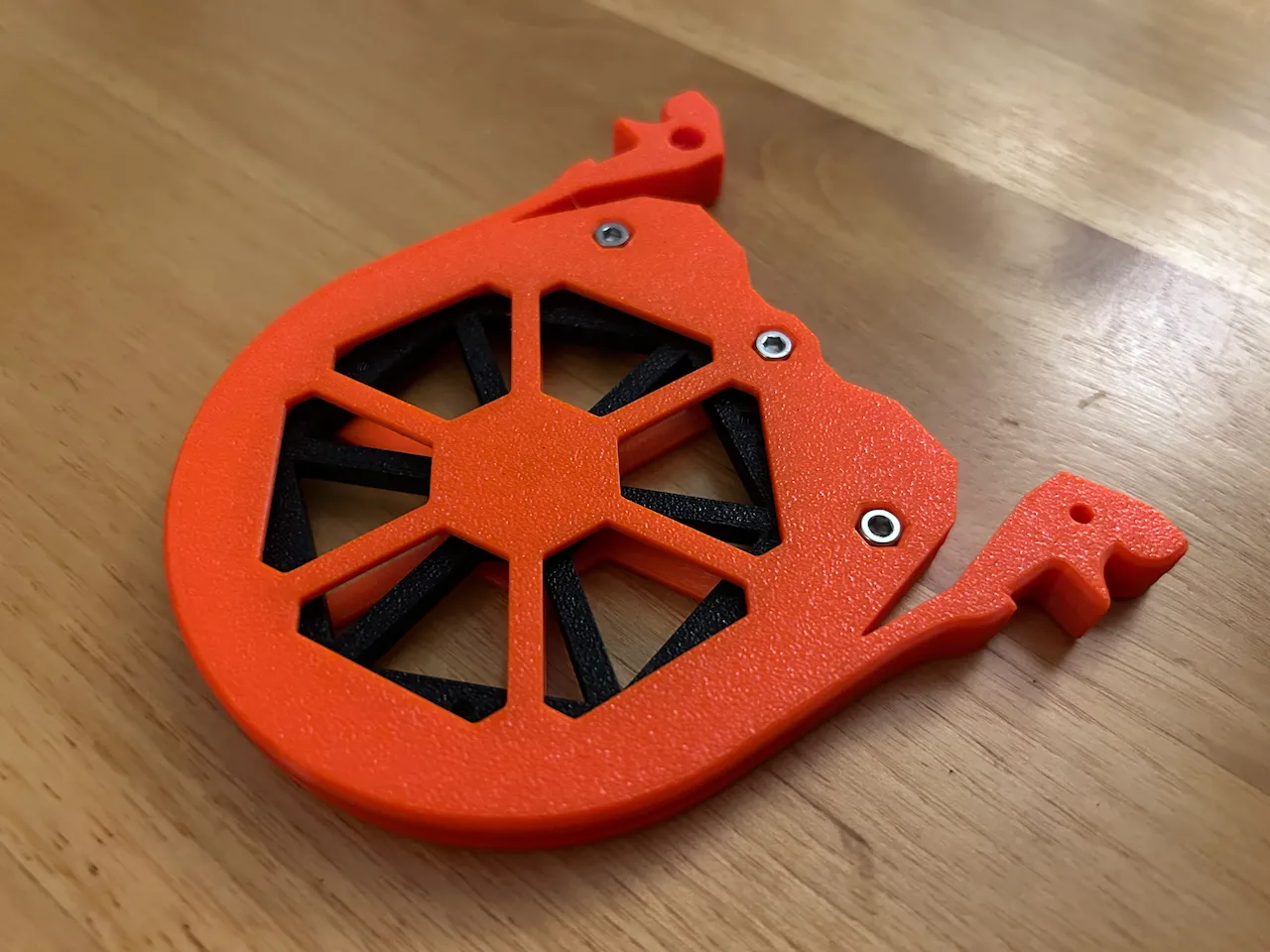

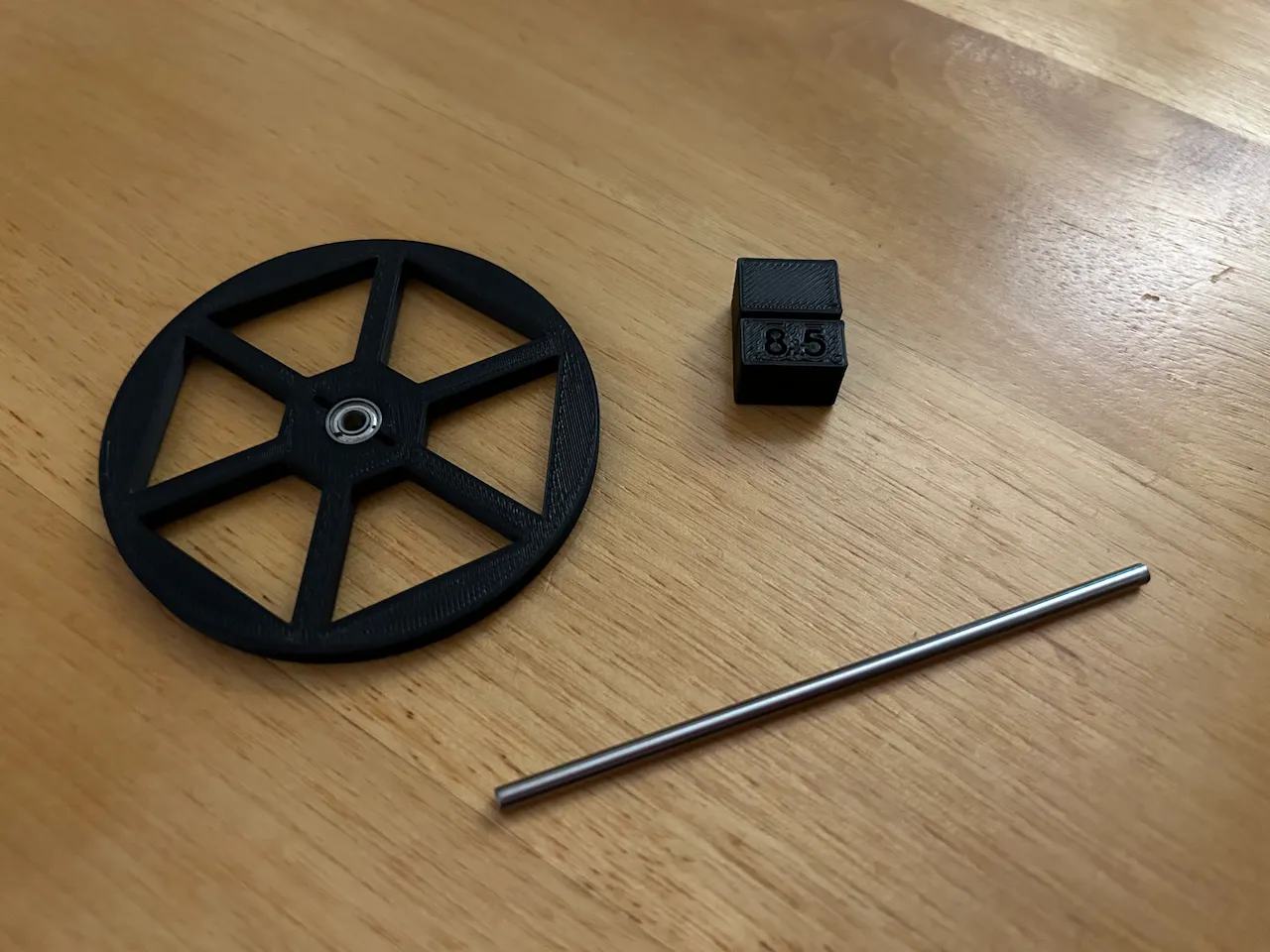

Khi nâng cấp từ MMU2 lên MMU3, nhiều bộ phận có thể in được hoặc dễ dàng mua. Nhưng mỗi đoạn bộ đệm có một trục bánh xe được làm từ thanh thép 3mm cắt thành các đoạn dài 8.5mm. Đây không phải là chiều dài tiêu chuẩn, vì vậy khuôn này giúp cắt các thanh dài hơn đến kích thước với một cưa tay. Sử dụng một cạnh kim loại phẳng để làm cho nó bằng phẳng với khuôn trước khi cắt.

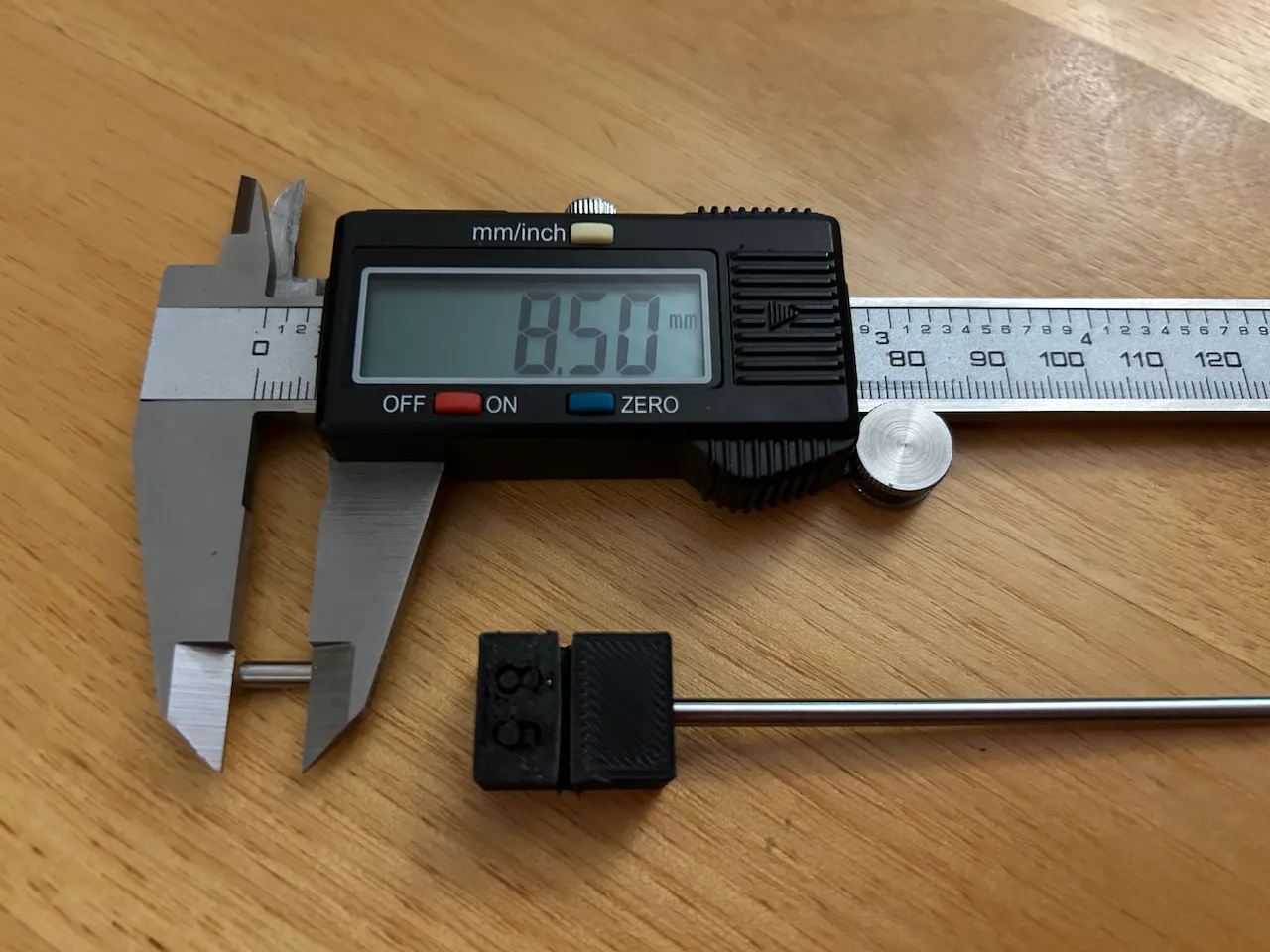

Tôi đã kiểm tra từng chiều dài bằng thước kẹp để đảm bảo chúng chính xác 8.5mm. Thanh thép 3mm vừa khít vào các bộ phận in và vòng bi 693ZZ và bánh xe quay tự do.

Mô hình tham số FreeCAD được bao gồm.
