Đế Gắn RAM Mount FJR1300, Đĩa, Đai Ốc O-Ring, 8mm
Mẫu đế gắn RAM Mount cho FJR1300 này được thiết kế để gắn vào đai ốc trên ghi đông. Đế có ren 8mm tiêu chuẩn DIN và rãnh cho vòng O-ring 25x2mm chống nước.
Mô tả
Mình cần một đế gắn RAM Mount cho chiếc FJR1300A, loại đế này sẽ gắn vào đai ốc trên ghi đông.

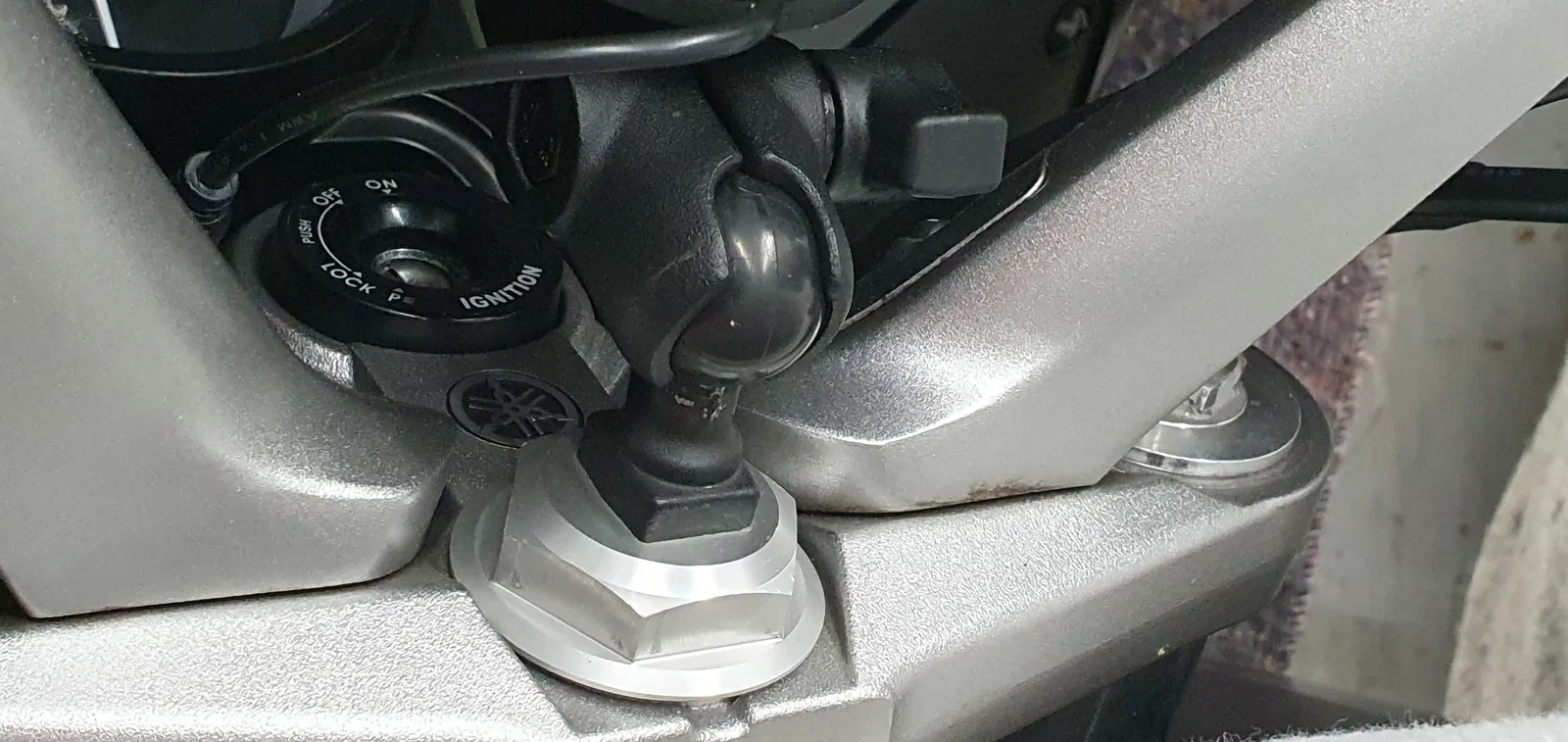

Ở hình cuối cùng các bạn có thể thấy cách mình gắn cũ trước đây, mình đã chế một đế vuông từ một đế RAM cũ.
Giờ mình muốn làm một đế mới đẹp hơn cũng gắn vào đai ốc trên ghi đông. Hồi đó, người ta đã khoan một lỗ tương ứng trên đai ốc ghi đông.

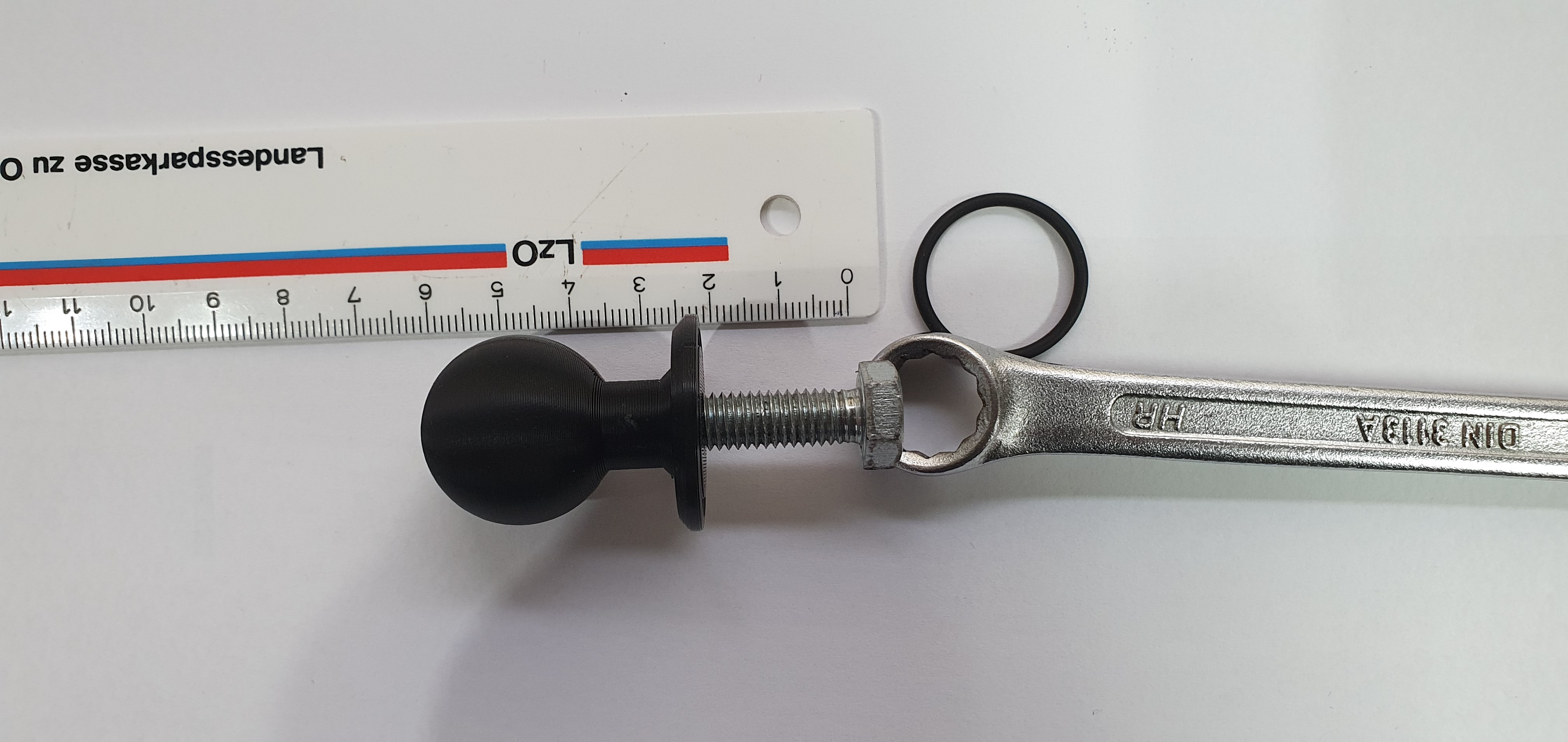

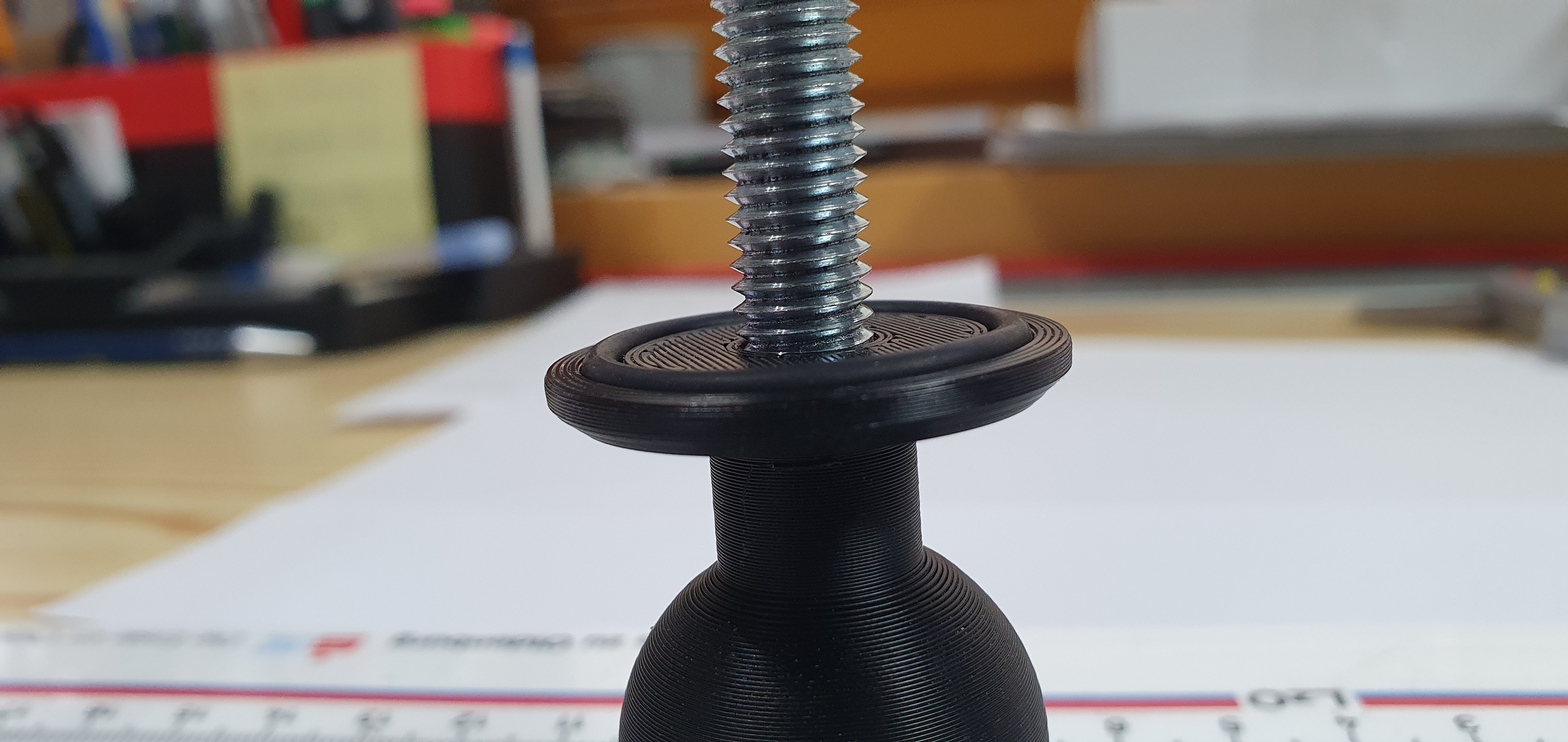

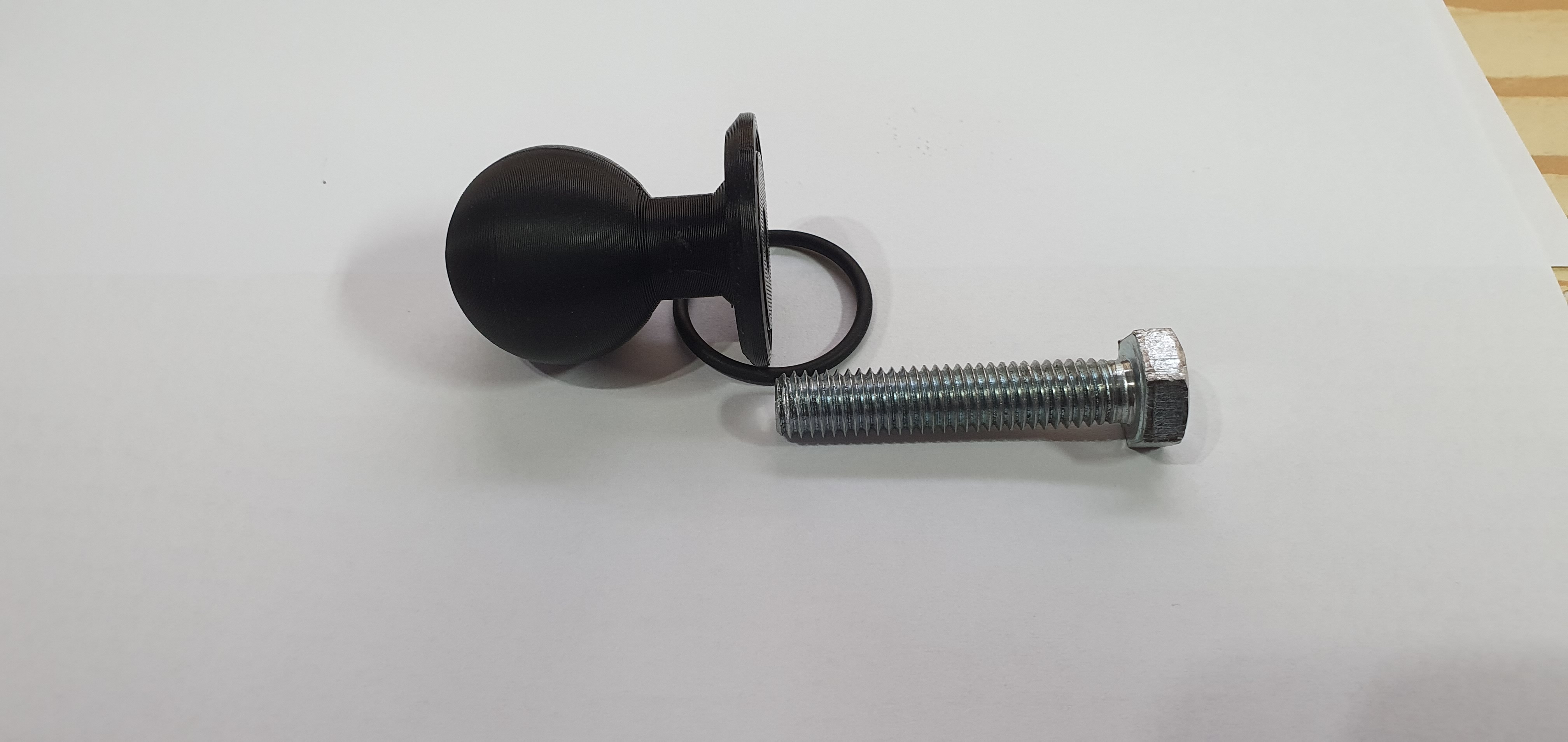

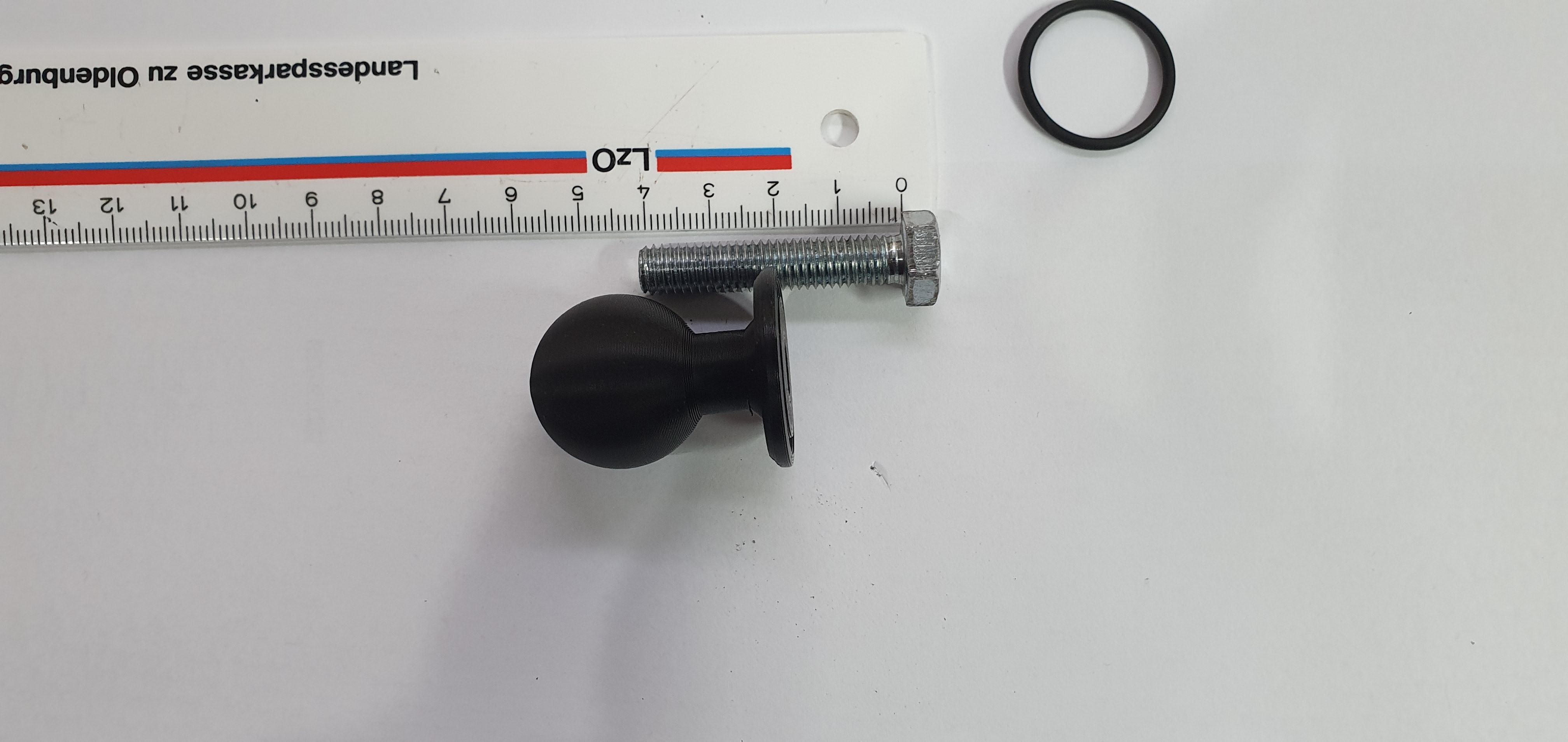

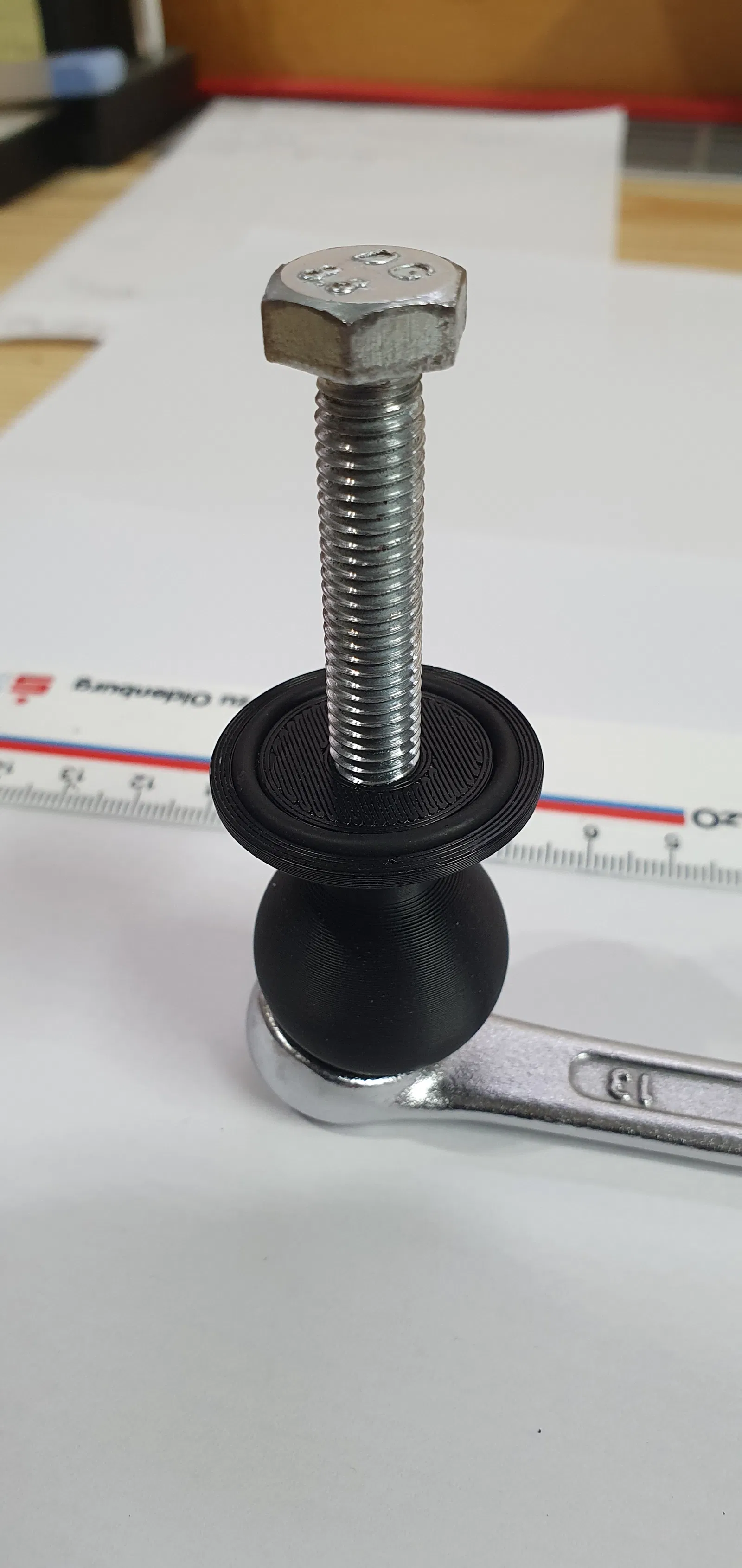

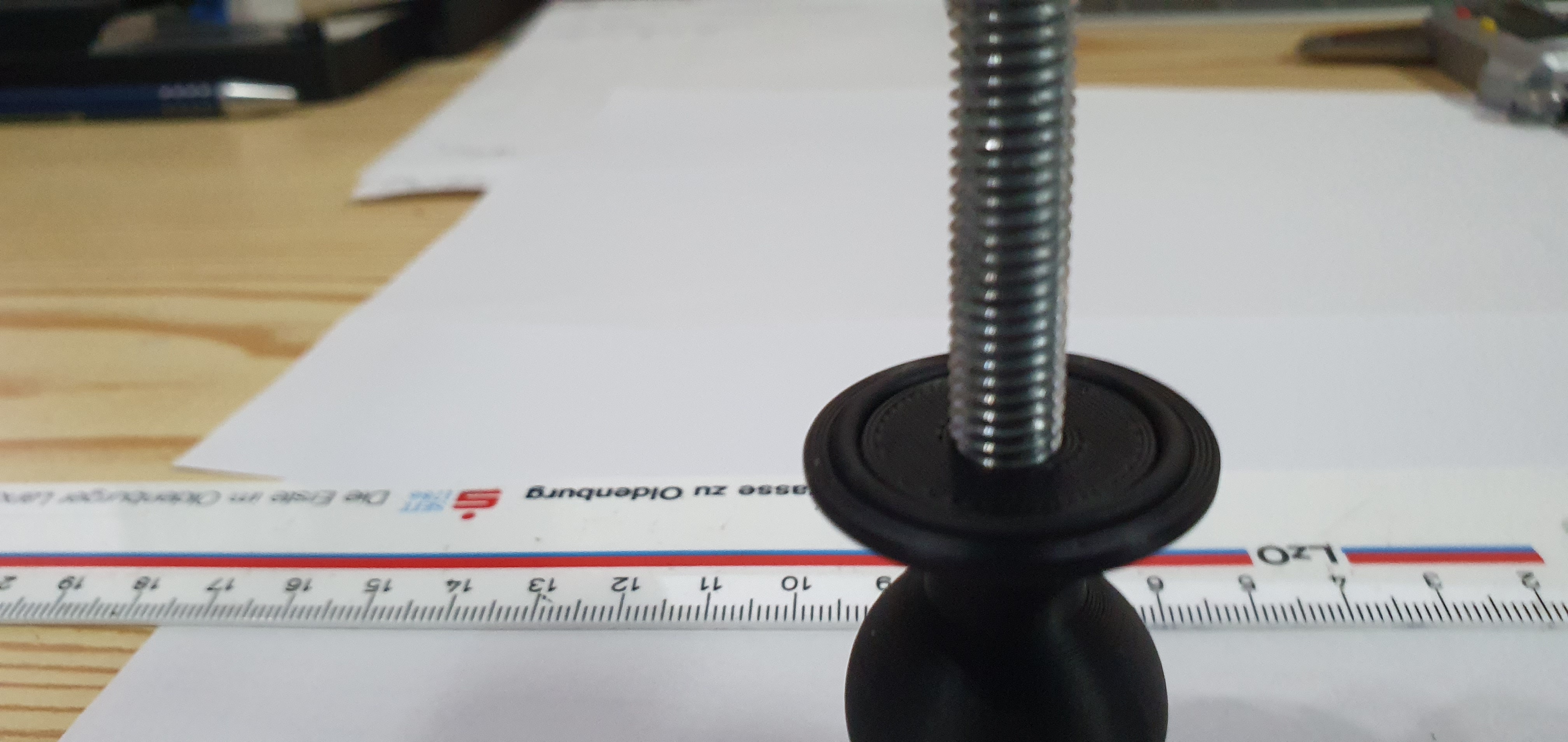

Đế gắn RAM mới này cũng có ren 8mm theo tiêu chuẩn DIN. Điều này cho phép bạn bắt đế RAM vào bằng một con ốc 8mm bắt từ bên trong đai ốc ghi đông.
Nếu muốn, bạn có thể bôi keo khóa ren Loctite loại trung bình lên ren. Nhưng với mình thì ren khá chặt nên mình không làm vậy.

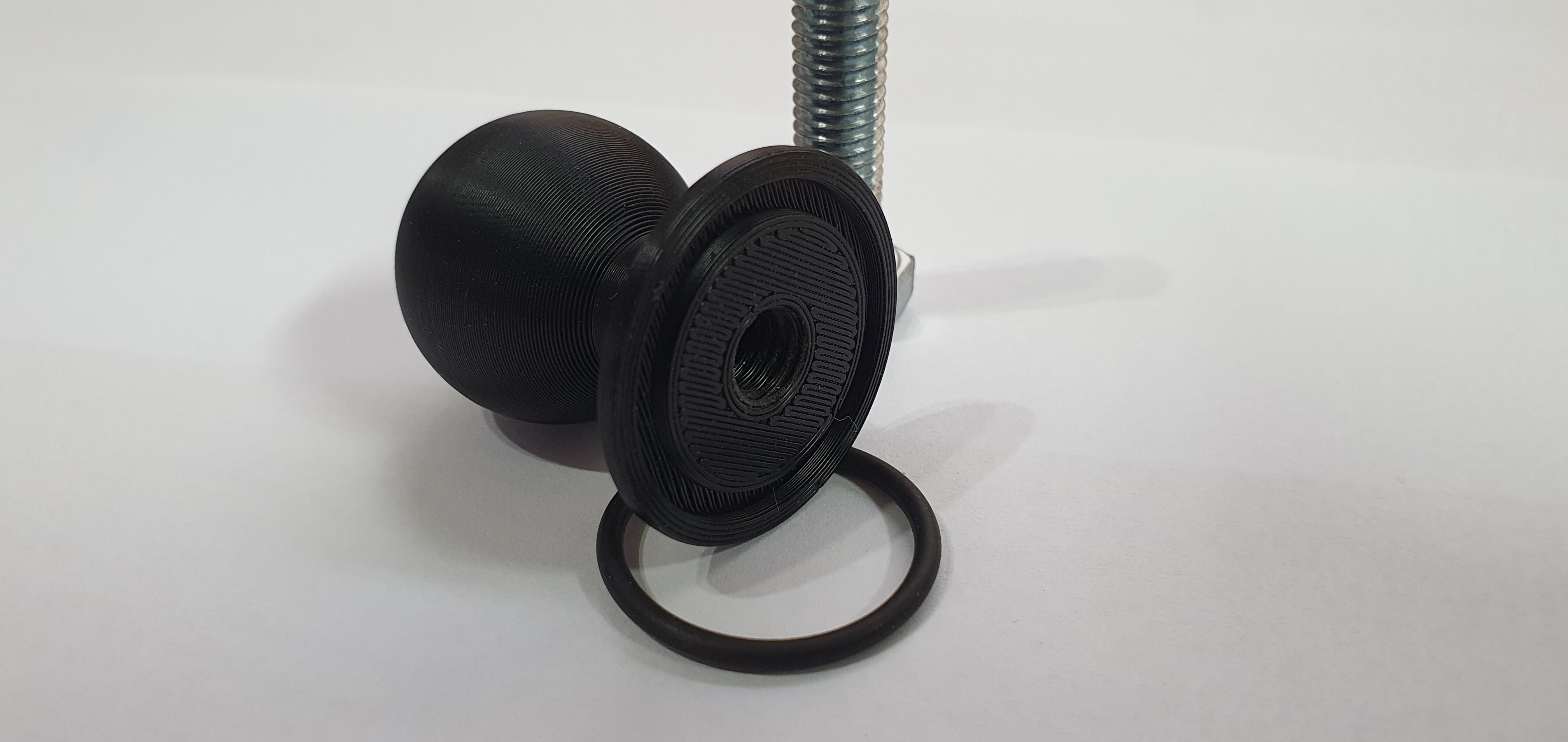

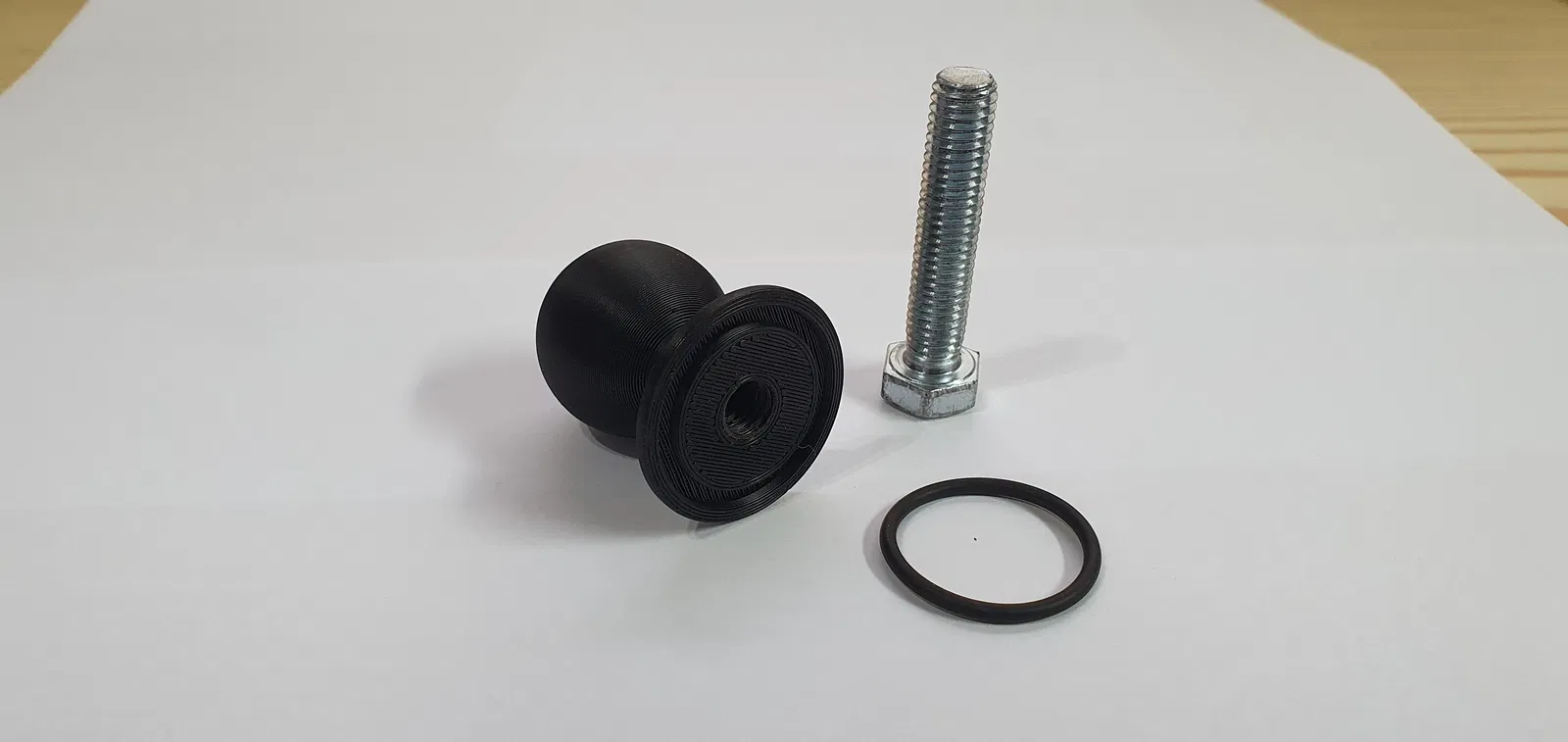

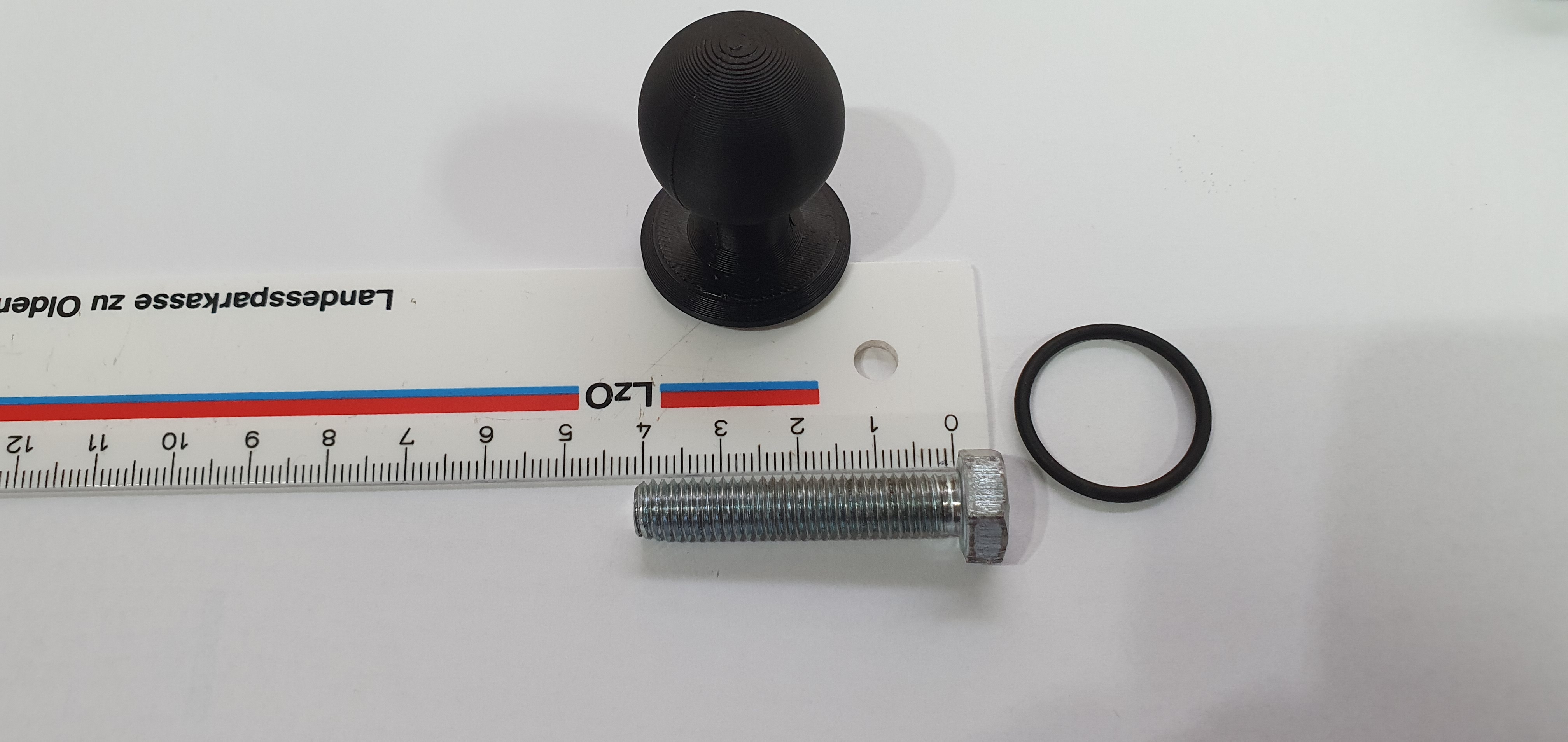

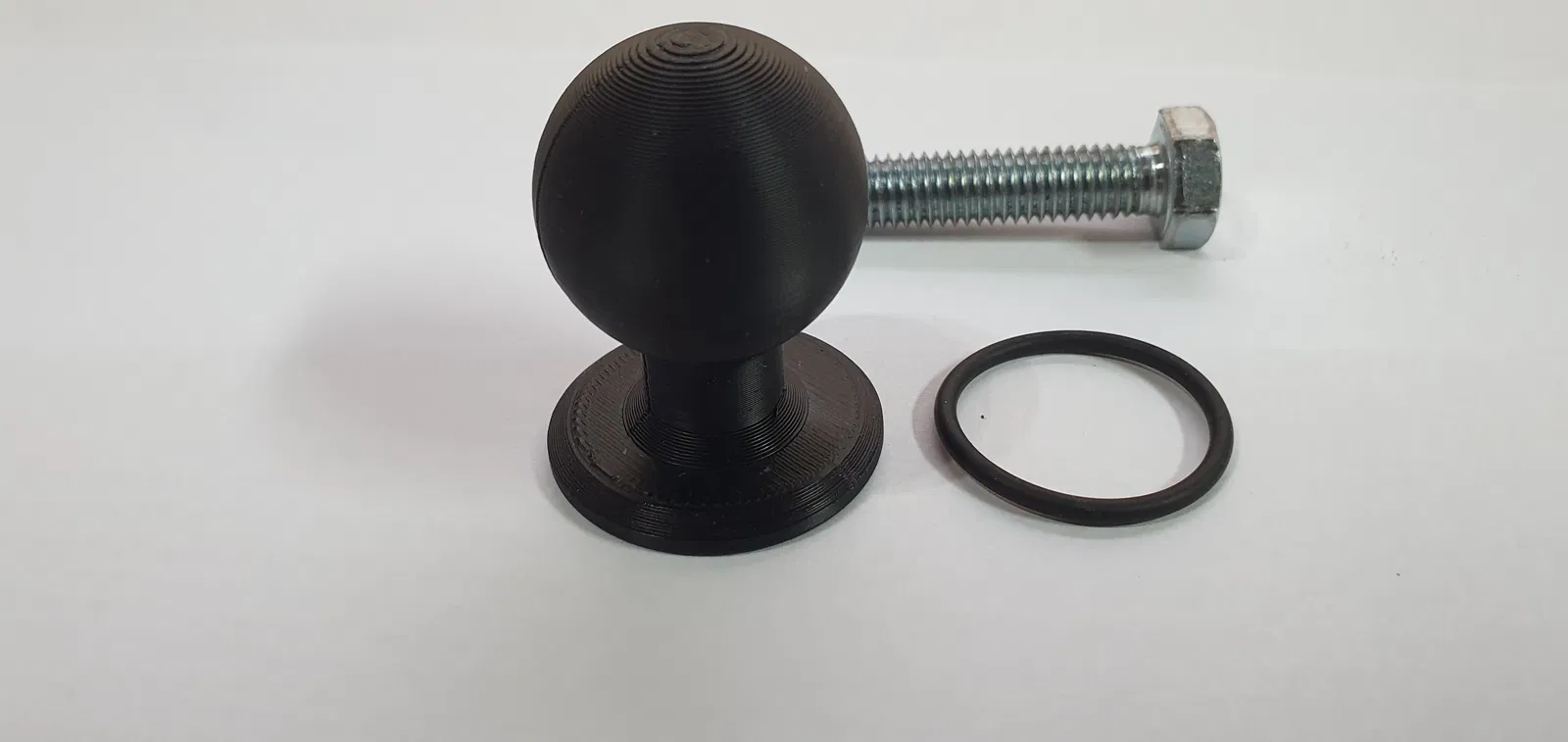

Mặt dưới có một rãnh cho vòng O-ring kích thước 25x2mm để nước không thể thấm vào bên dưới.
Chúc mọi người in thành công và luôn lái xe an toàn.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
