Vỏ Màn Hình LED 64x32 Có Chỗ Gắn Raspberry Pi

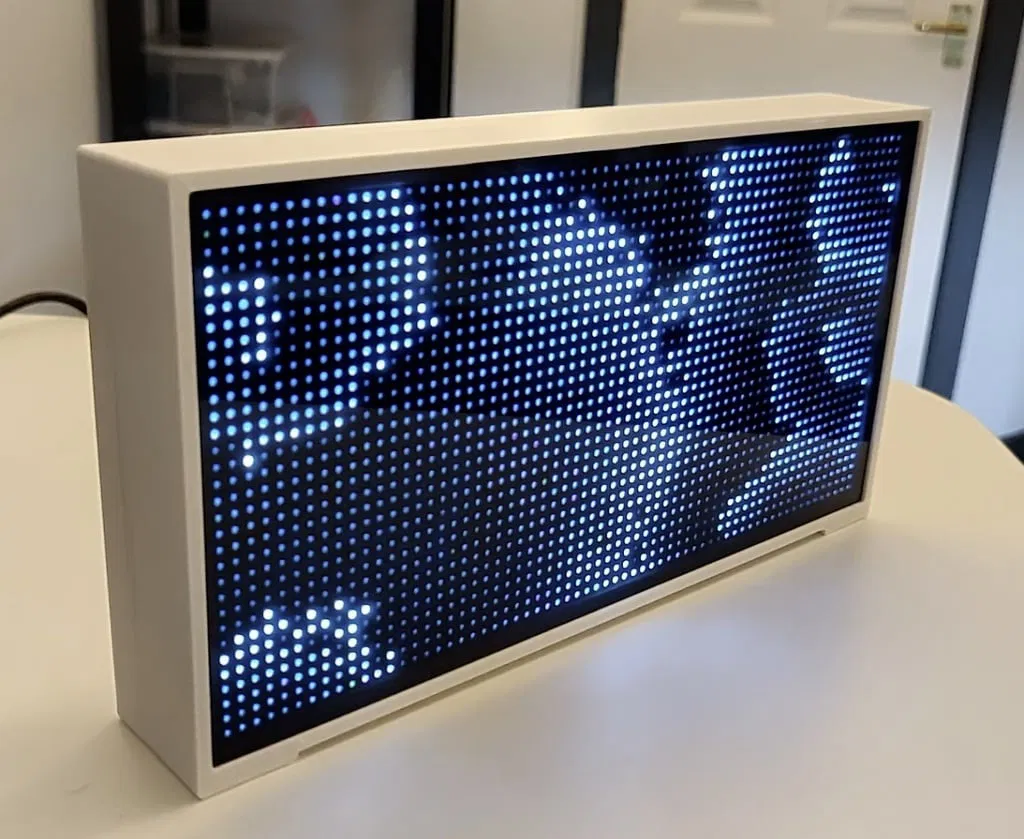

Đây là một bộ vỏ hai mảnh dành cho màn hình LED 64x32 giá rẻ, bao gồm cả chỗ gắn cho Raspberry Pi 3A+.

DANH SÁCH VẬT TƯ (BOM)

• 1x Tấm LED 192x96mm giống cái này. Tiếc là, danh sách này không đảm bảo vị trí lỗ vít, tuy nhiên tôi đã đặt mua vài tấm và chúng đều giống nhau.
• 1x Miếng acrylic 198x102mm cho mặt trước.
• 1x Raspberry Pi 3A+
• 1x XT30 cho nguồn.
• 6x Vít M3-10mm đầu nút.
• 2x Đai ốc M3.

Ghi chú lắp ráp

• Để lắp vừa Pi, bạn sẽ cần tháo đầu nối nguồn lớn và hàn dây trực tiếp.

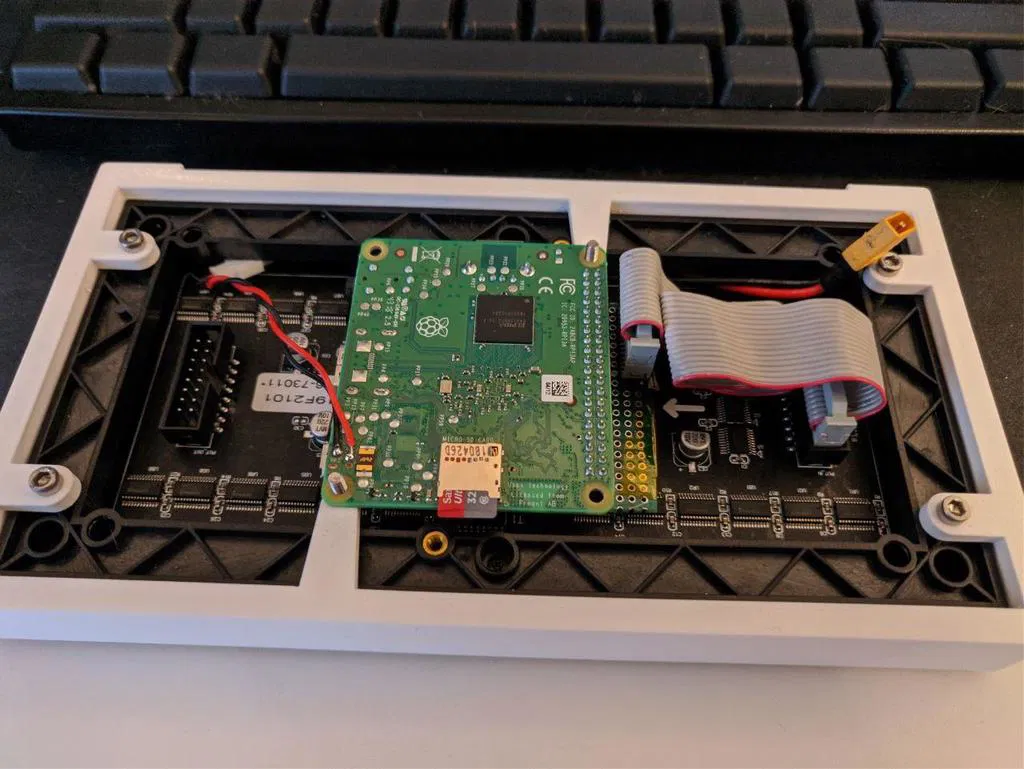

• Pi được đặt úp xuống, hướng vào màn hình LED.
• Giá đỡ Pi được đặt lệch một chút để tránh một số tụ điện nếu bạn đang sử dụng một chiếc "hat" tự chế.
• Các vít đi qua vỏ sau, qua vỏ trước và vào tấm LED, giữ mọi thứ lại với nhau.
• Miếng acrylic nên được ép chặt vào. Bạn có thể cần chà nhám nó một chút!
• Sử dụng thư viện này để bắt đầu hiển thị mọi thứ: rpi-rgb-led-matrix.

Cài đặt In

Độ phân giải:

0.1-0.2mm

Infill:

10-20%

Nhựa in: PLA Generic

Lưu ý:

Đối với mặt trước, in với các lỗ vít, v.v. nằm trên mặt bàn in.

Đối với mặt sau, in với mặt sau nằm trên mặt bàn in, có hỗ trợ cho các lỗ vít. Bạn có thể phải thử nghiệm với các bộ phận hỗ trợ để chúng không dính vào. Cuối cùng tôi phải khoan lỗ của mình.
