Giá đỡ bo mạch chủ & mở rộng RPI tùy chọn - Creality K1

Chỉ tương thích với K1 (không phải bản Max).

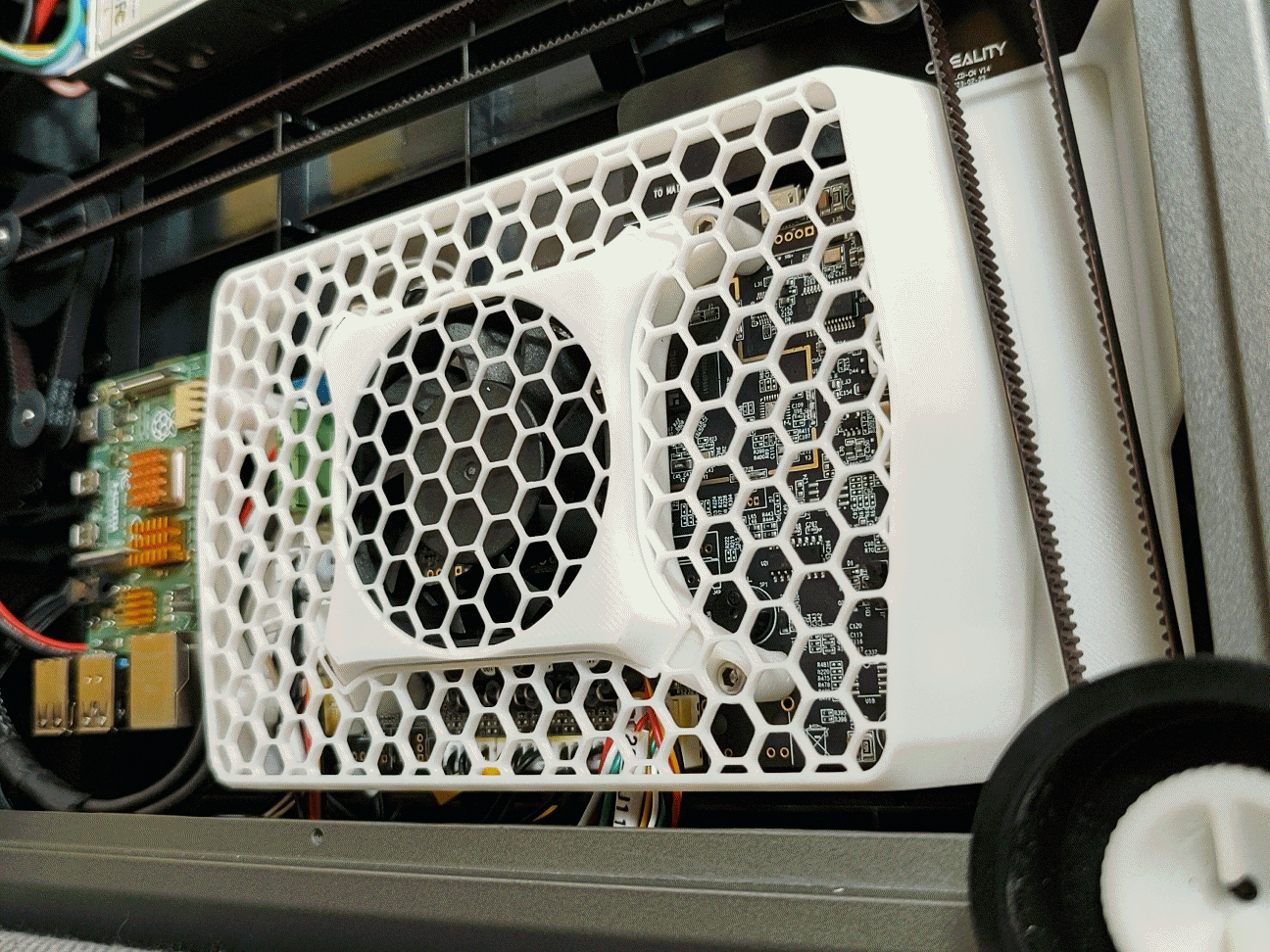

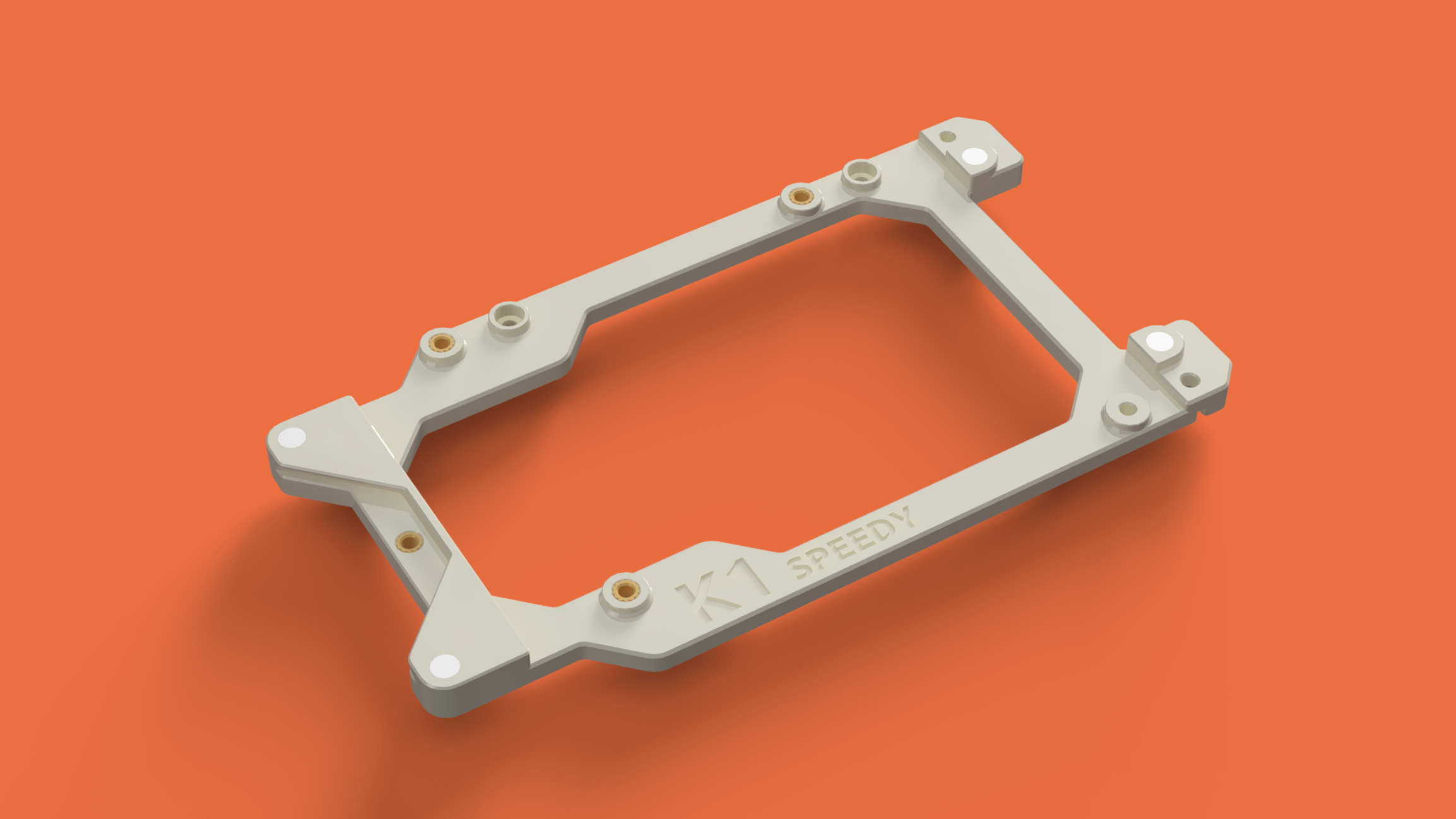

Mục tiêu chính của giá đỡ này là để bảo vệ bo mạch chủ nếu bạn sử dụng máy in của mình mà không có tấm đáy. Và nếu bạn cài đặt mod này, bạn sẽ không thể gắn nó vào nữa.

Mục tiêu thứ hai là di chuyển bo mạch chủ ra xa dây đai và để tăng cường bảo mật, tôi đã thêm một nắp che cáp.

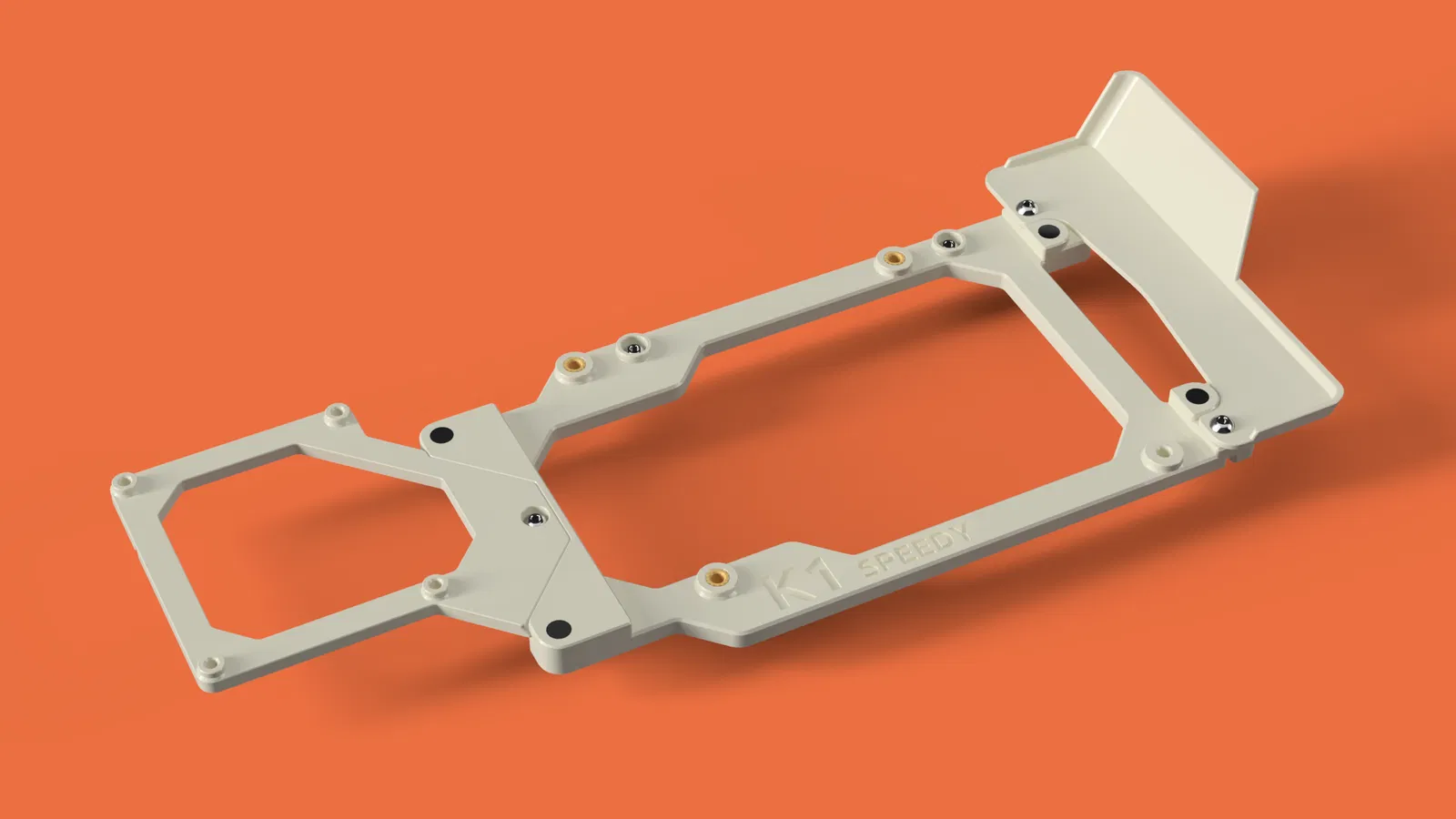

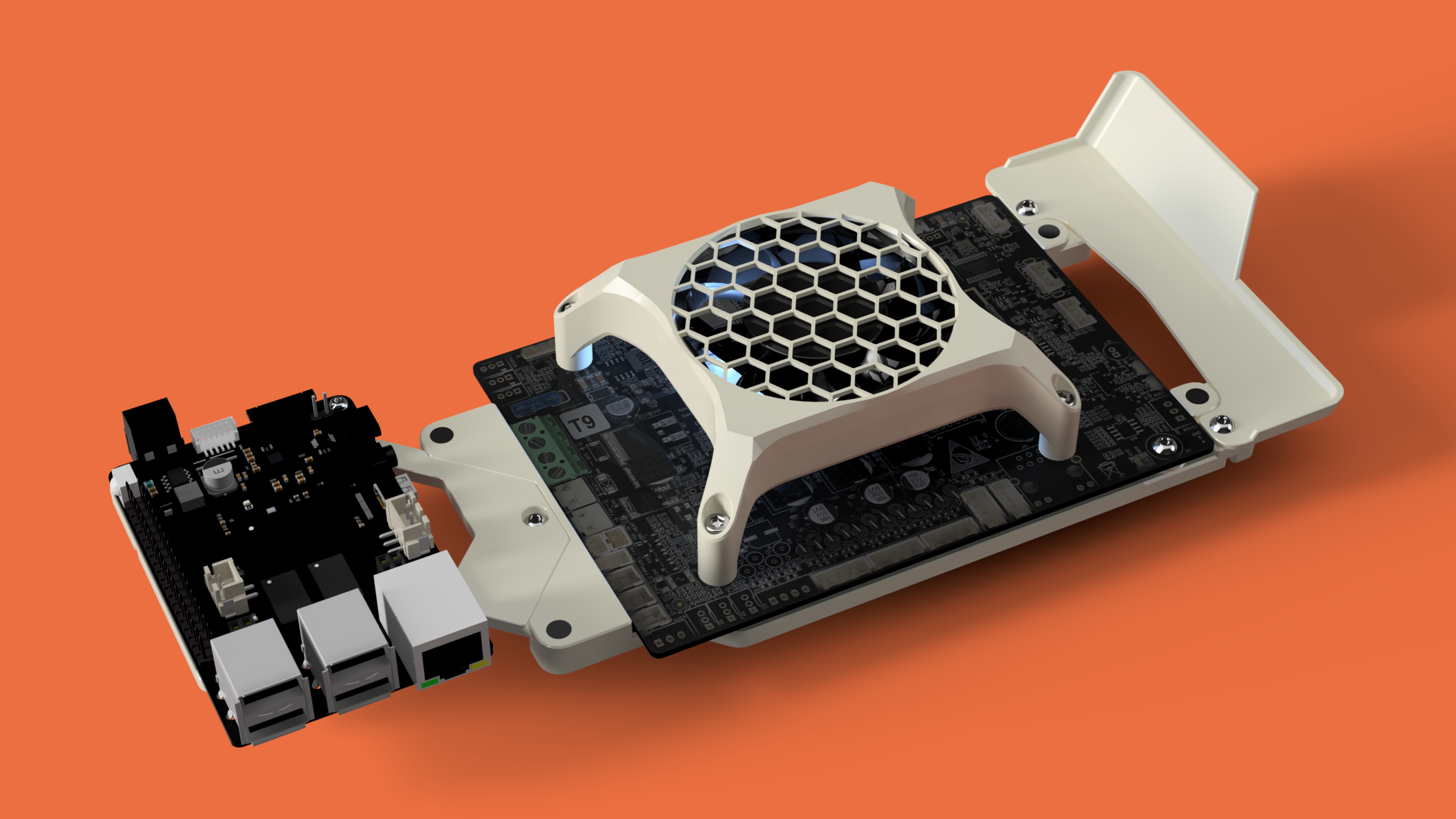

Và lý do thứ ba là để có thể sử dụng không gian trống bên cạnh bo mạch để gắn thứ gì đó khác. Hiện tại, tôi đã làm một giá đỡ RPI vì tôi hy vọng rằng trong tương lai gần, có thể điều khiển bo mạch K1 bằng nó. Và nếu điều đó có thể truyền cảm hứng cho những người có kiến thức để biến nó thành hiện thực, thì thật tuyệt vời.

Và nếu bạn muốn gắn những thứ khác, bạn có thể chỉnh sửa nó. Tất cả các bộ phận cũng có sẵn ở định dạng tệp step.

Để lắp ráp, bạn cần in mô hình này nữa

Giá đỡ quạt bo mạch chủ Mk2 Bộ sưu tập

Danh sách vật liệu

• 8 nam châm tròn neodymium 6x3mm (2mm cũng có thể hoạt động). • 4 ốc định nhiệt M3 5x4mm (WxH). • 1 ốc M3 x 8mm

Hướng dẫn

1 - Hậu kỳ các bộ phận đã in

• Gắn 4 ốc định nhiệt vào giá đỡ bo mạch chủ bằng mỏ hàn.

• Lắp nam châm vào giá đỡ bo mạch chủ từ phía sau và ấn chúng bằng cờ lê lục giác lớn bạn nhận được cùng với máy in, chẳng hạn hạn. Ấn chúng cho đến khi chúng bằng mặt trên.



• Lắp nam châm vào nắp bo mạch chủ. Chú ý khớp cực của nam châm trên giá đỡ bo mạch chủ.

  Bắt đầu bằng cách đặt nó bằng tay như thế này, sau đó dùng kìm ấn nó sâu hơn. Và cuối cùng ấn nó hết cỡ bằng cờ lê lục giác qua lưới lục giác.



2 - Chuẩn bị máy in

• Tắt máy in và rút phích cắm.

• Rút hai cáp USB và cáp dẹt khỏi bo mạch chủ (đầu nối cáp dẹt có một cần gạt hướng lên, phần nhựa màu đen).





• Tháo màn hình cảm ứng và rút cáp dẹt ở bên này.

• Bây giờ là phần khó khăn. Bạn cần gỡ cáp dẹt ra khỏi vỏ nhựa và tháo nó hoàn toàn. Hãy cẩn thận, nó rất mỏng manh và được khóa vào vị trí trong một rãnh, hãy nhẹ nhàng.



• Cắt dây zip quanh 2 cáp USB. Và quản lý lại cáp của chúng. Bạn cần tối đa hóa chiều dài của hai cái này.

• Tháo ốc bo mạch chủ. Bạn không cần phải tháo các đầu nối khác. Chỉ cần đặt bo mạch chủ sang một bên.

3 - Lắp đặt

• Đặt giá đỡ bo mạch chủ vào vị trí. Và ấn nó vào vị trí. Bạn sẽ cần ấn mạnh, vì vậy hãy giữ vỏ nhựa từ phía bên kia bằng tay còn lại.



• Sử dụng 2 ốc M3 x 6mm đã dùng để giữ bo mạch chủ trước đó để cố định giá đỡ.

• Đặt bo mạch chủ và cố định nó bằng giá đỡ quạt (3 ốc M3 x 18mm từ quạt) + 1 ốc M3 x 6mm cho lỗ còn lại (trước đó trên bo mạch chủ).



• Cắm lại 2 cáp USB vào bo mạch chủ

• Cắm cáp dẹt vào bo mạch chủ và đặt đầu kia vào lỗ thoát mà không luồn nó vào rãnh. Đặt nó giữa rãnh và dây đai.

• Cắm lại vào màn hình cảm ứng và lắp nó.

• Thêm nắp che cáp và cố định bằng hai ốc. (1 ốc M3 x 6mm từ bo mạch chủ + 1 ốc M3 x 8mm từ danh sách vật liệu)



• Thêm nắp bo mạch chủ và hoàn thành. 🎉🎉🎉
