Hộp hiển thị Prusa Mini kèm giá đỡ Raspberry Pi Zero 2 và camera Noir
Giải pháp tối giản để tích hợp liền mạch Raspberry Pi Zero và camera. Bản sửa đổi này bổ sung khớp cầu để dễ dàng điều chỉnh góc camera, khắc phục vấn đề cáp ngắn khi gắn trên trục X.
Mô tả

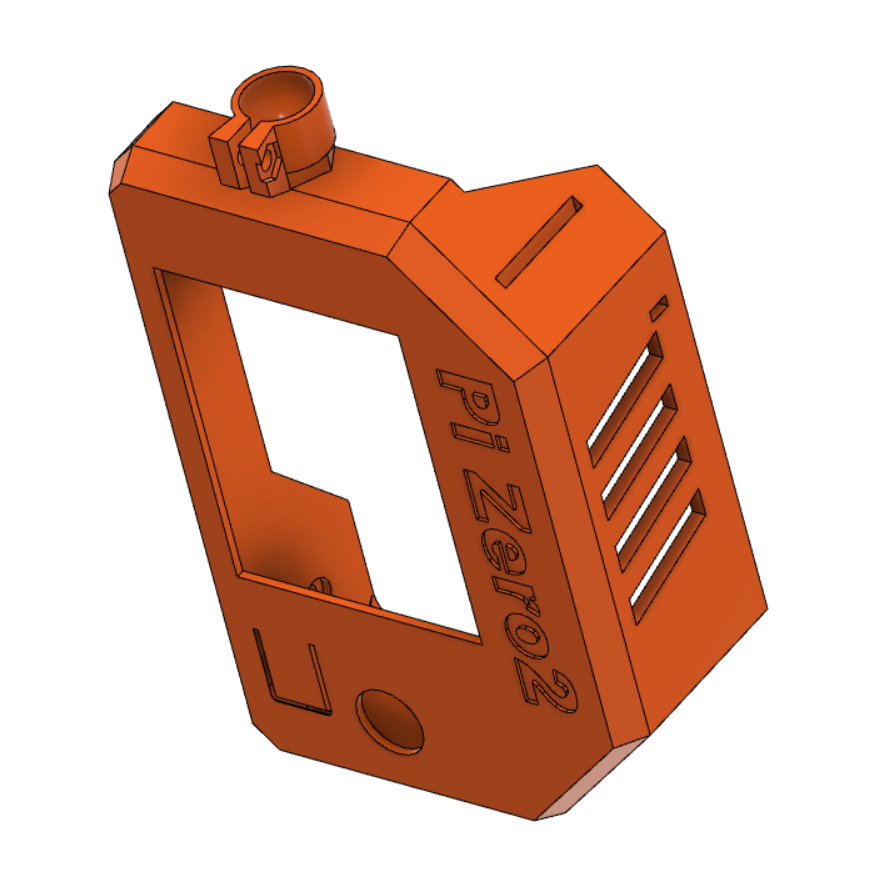

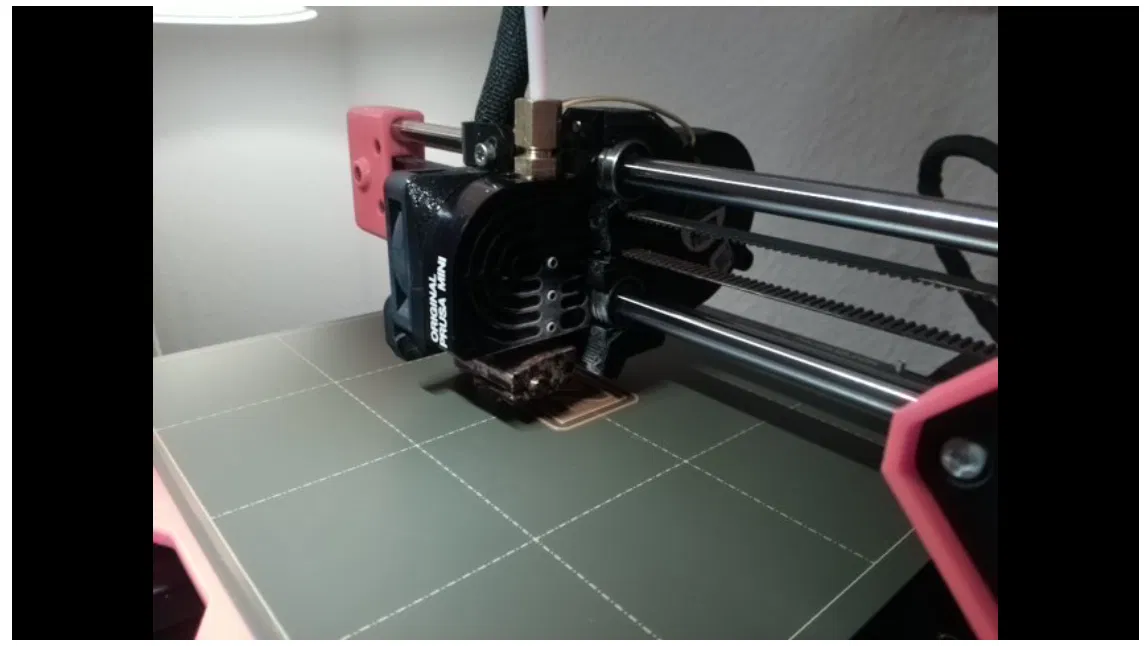

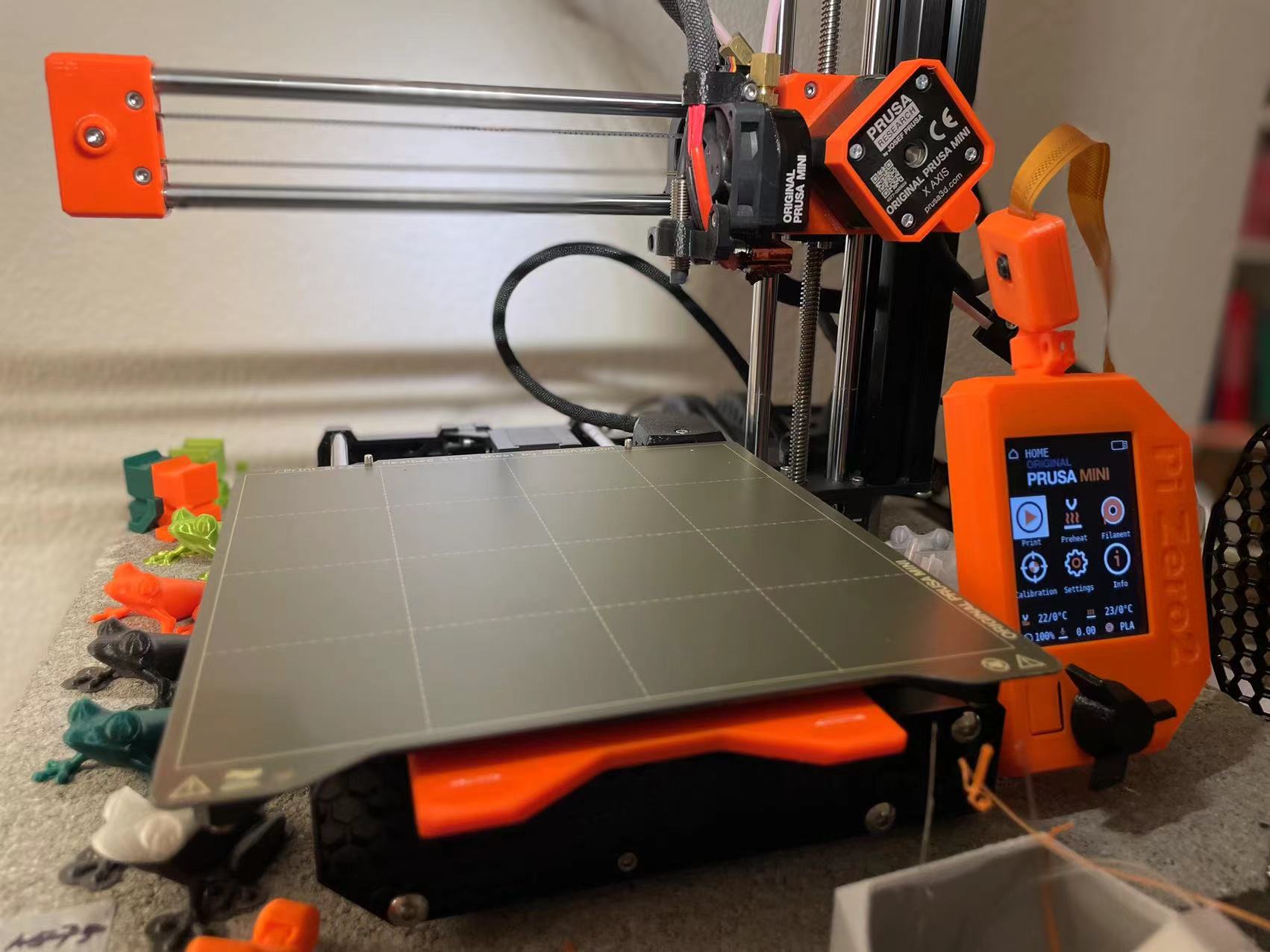

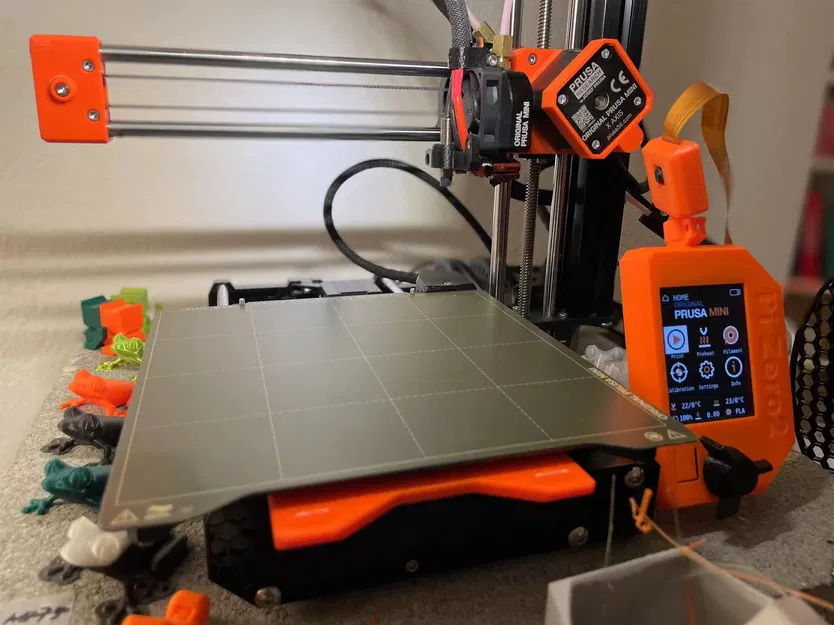

Đây là bản chỉnh sửa từ thiết kế trước đó của mình . Sợi cáp 15cm thông thường sẽ không đủ dài nếu gắn camera ở vị trí X motor, vì khi Z ở vị trí cao sẽ làm tuột camera. Mình lấy cảm hứng từ giá đỡ camera dạng khớp cầu trong bản thiết kế của darken. Nên mình đã thêm khớp cầu vào phía trên của hộp hiển thị. Bằng cách này, bạn cũng có thể tận dụng thêm khả năng xoay của hộp hiển thị để điều chỉnh vị trí camera. Vị trí thẳng đứng dường như cho góc nhìn khá tốt (xem hình). Hộp camera này lấy từ thiết kế gốc của darken. Vừa khít khá chặt. Bạn có thể dùng đai ốc và vít M3 để siết chặt khớp nối hơn nữa. Cáp ruy băng (ribbon cable) được sử dụng là loại này “F Fityle 2 x 15 cm ribbon power cable FFC power cable connection power cable for zero” trên Amazon.
