Giá Đỡ Camera Prusa Mini Có Dây Xích Cáp

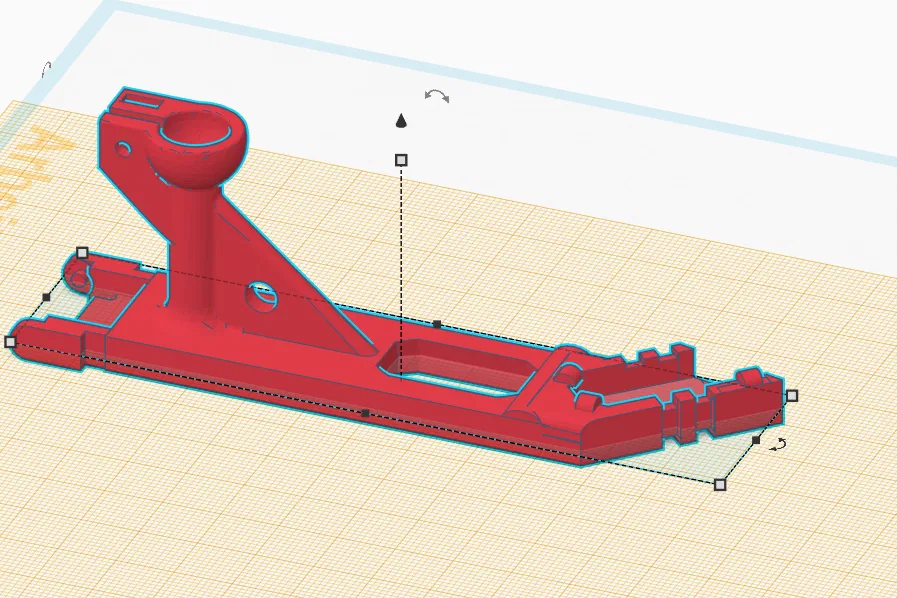

Giá đỡ/ngàm gắn camera Raspberry Pi cho Prusa Mini!

Tính năng:

• Khớp nối bi cố định cho camera (Ốc M3 12mm). Các thiết kế chỉ dựa vào ma sát dễ bị lỏng.
• Dễ dàng lắp đặt vào bàn máy Prusa Mini

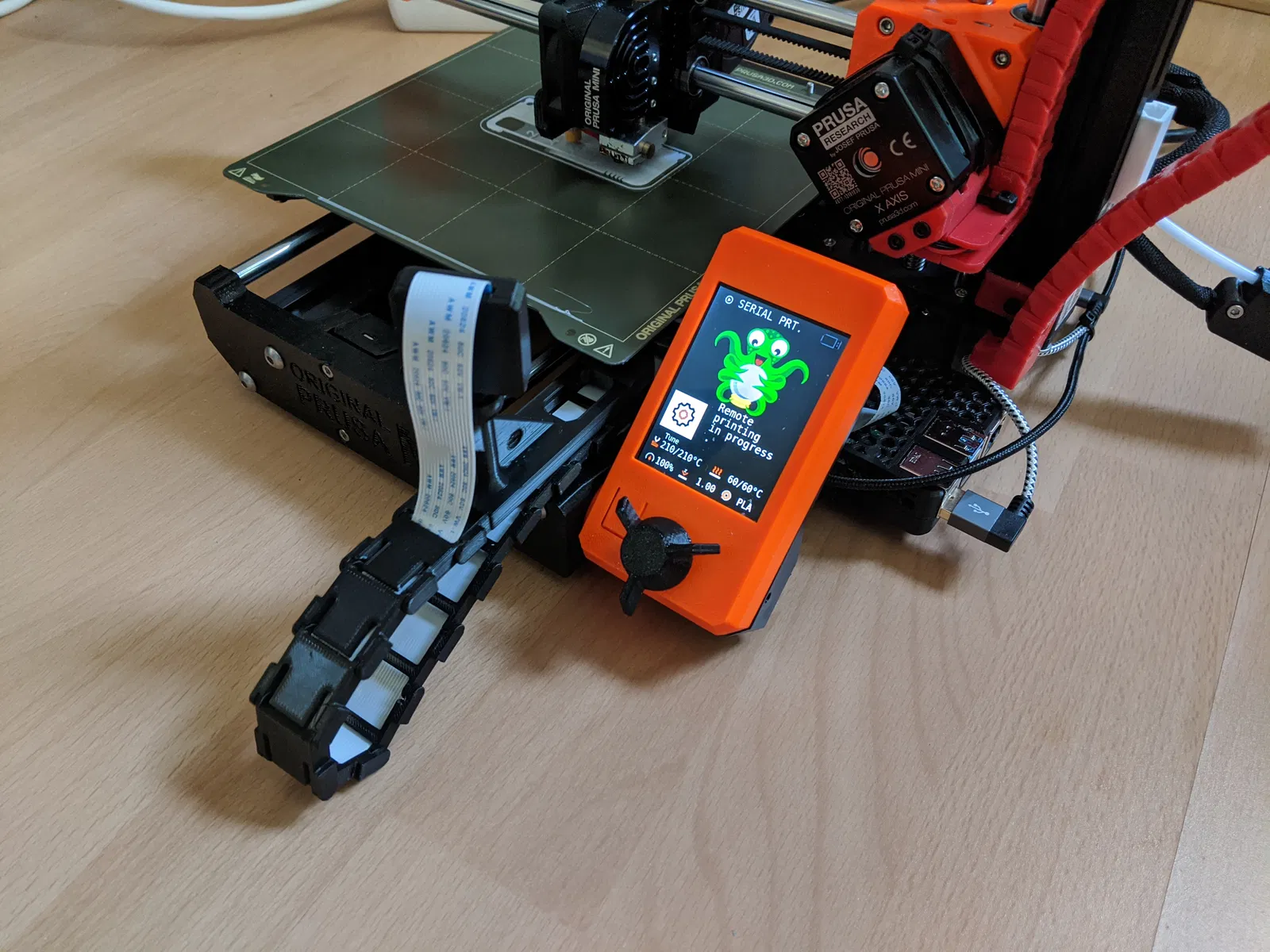

• Có tùy chọn gắn dây xích cáp

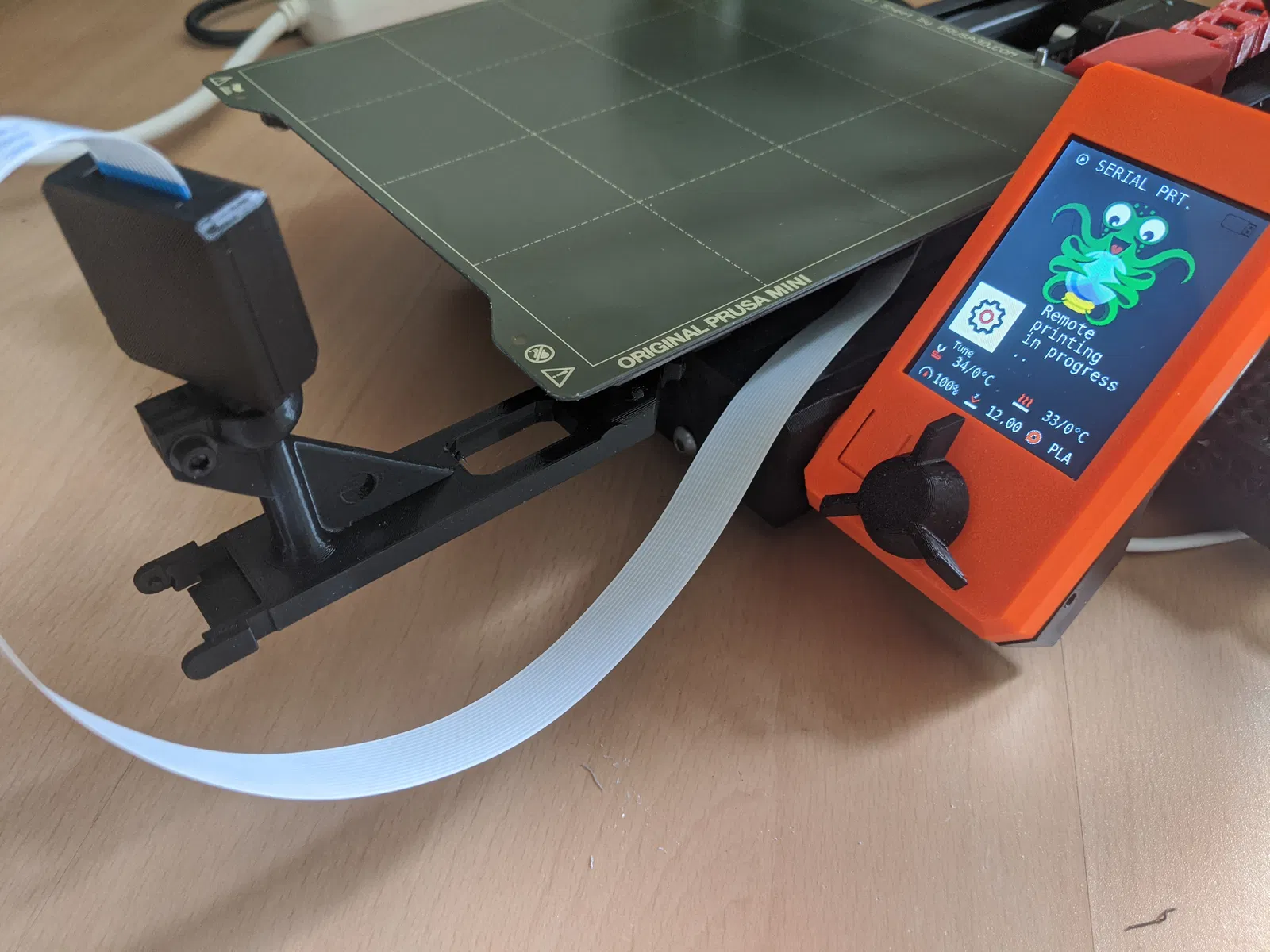

Các hộp đựng camera đi kèm dành cho RaspiCam V2, nhưng mình tin là bạn có thể tùy chỉnh các loại hộp khác nếu cần. Chỉ cần nhớ là cụm camera cần phải tránh màn hình của Prusa Mini.

Bạn cần khoảng 13 cái pát cho dây xích chính, và một sợi cáp dẹt dài ít nhất 0.5m.

Cài đặt:

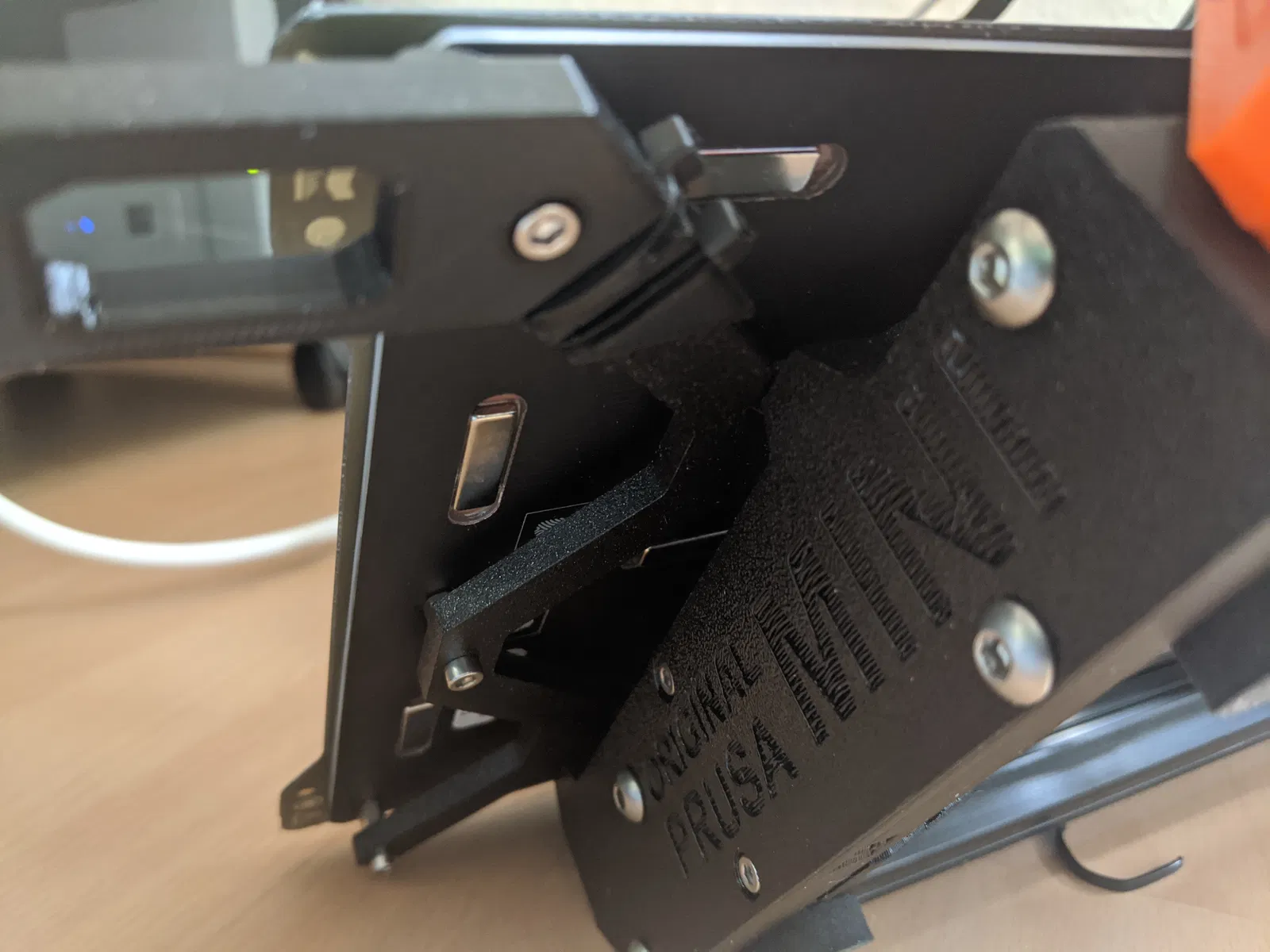

• Tháo ốc ở góc dưới bàn máy, trượt ngàm vào, rồi vặn ốc lại.
• Vậy là nó đã khá chắc rồi. Bạn cũng có thể dùng 1-2 dây rút nhựa để cố định thêm. Lưu ý: Do khe hở của bàn máy, hãy đảm bảo phần đầu dày của dây rút nhựa hướng về bên phải (phía màn hình Prusa Mini).

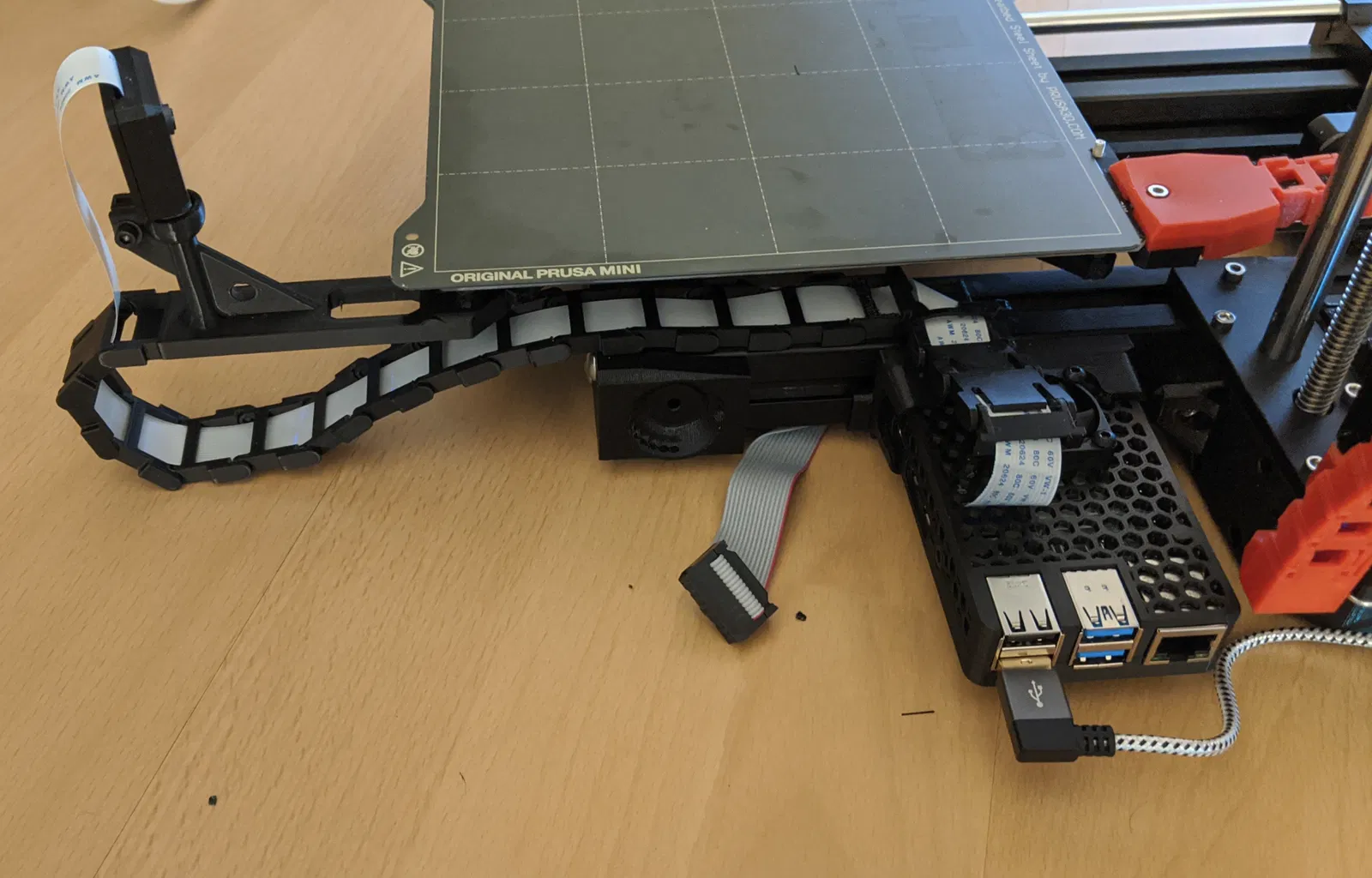

• Nếu bạn định dùng dây xích cáp. Cái pát dây cáp dẹt 90° có thể hơi khó. Lắp nó trước, luồn dây cáp dẹt qua và gắn vào khung máy Mini. Sau đó gắn pát 90° vào khung và xoay nó gần vào vị trí. Bây giờ gắn cánh tay đỡ bàn máy, rồi xoay pát 90° hoàn toàn để thẳng hàng với cánh tay đỡ và kết nối dây xích.

Đây là bản phối/kết hợp của các mô hình sau:

• https://www.thingiverse.com/thing:3074504
• https://www.thingiverse.com/thing:2622916
• https://www.thingiverse.com/thing:3506582
• https://www.thingiverse.com/thing:3825523
• https://www.thingiverse.com/thing:3714121
• https://www.thingiverse.com/thing:3507807

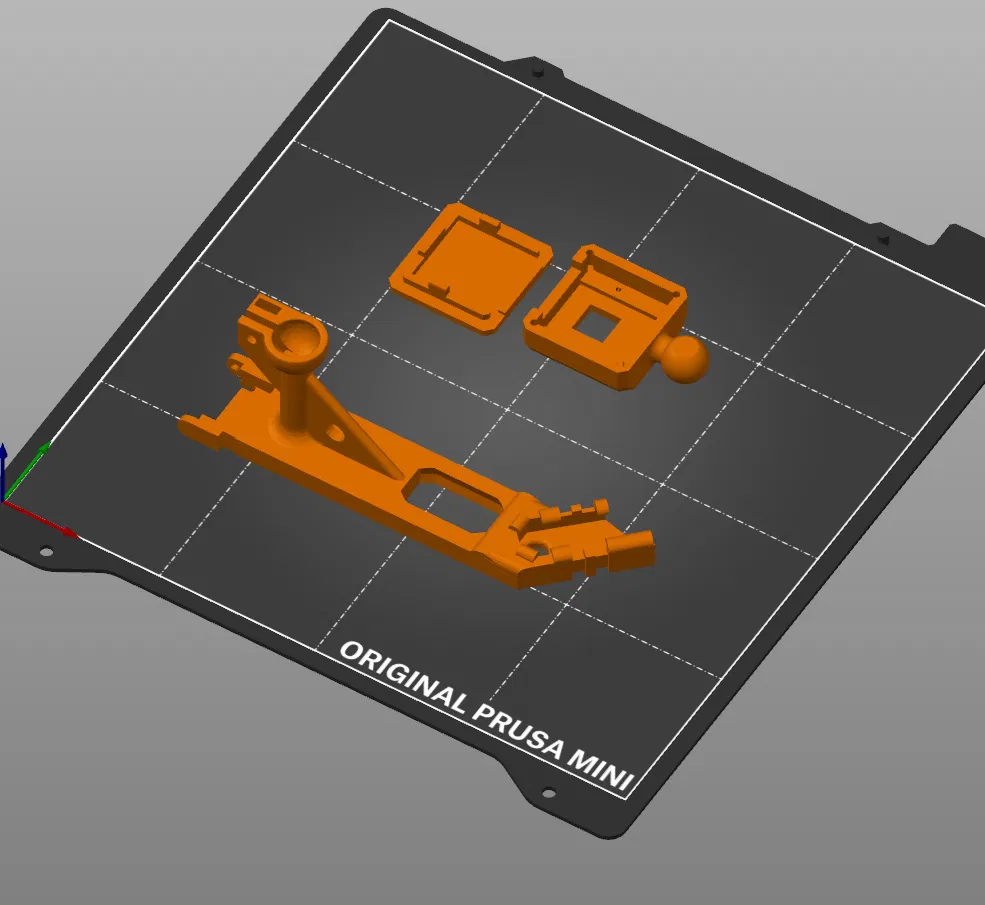

Hướng dẫn in

• Dùng PLA/PETG đều được
• Độ cao lớp in 0.20 mm

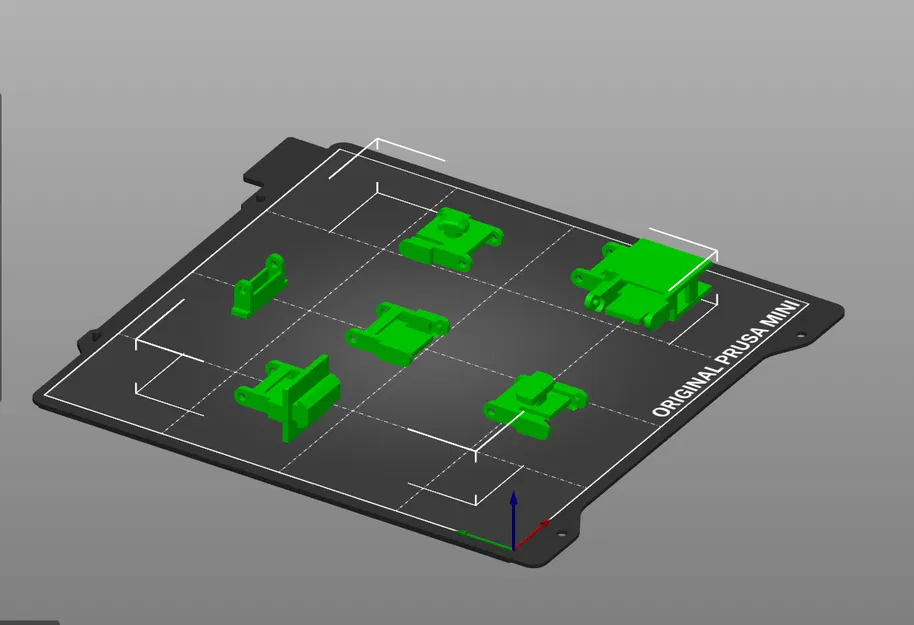

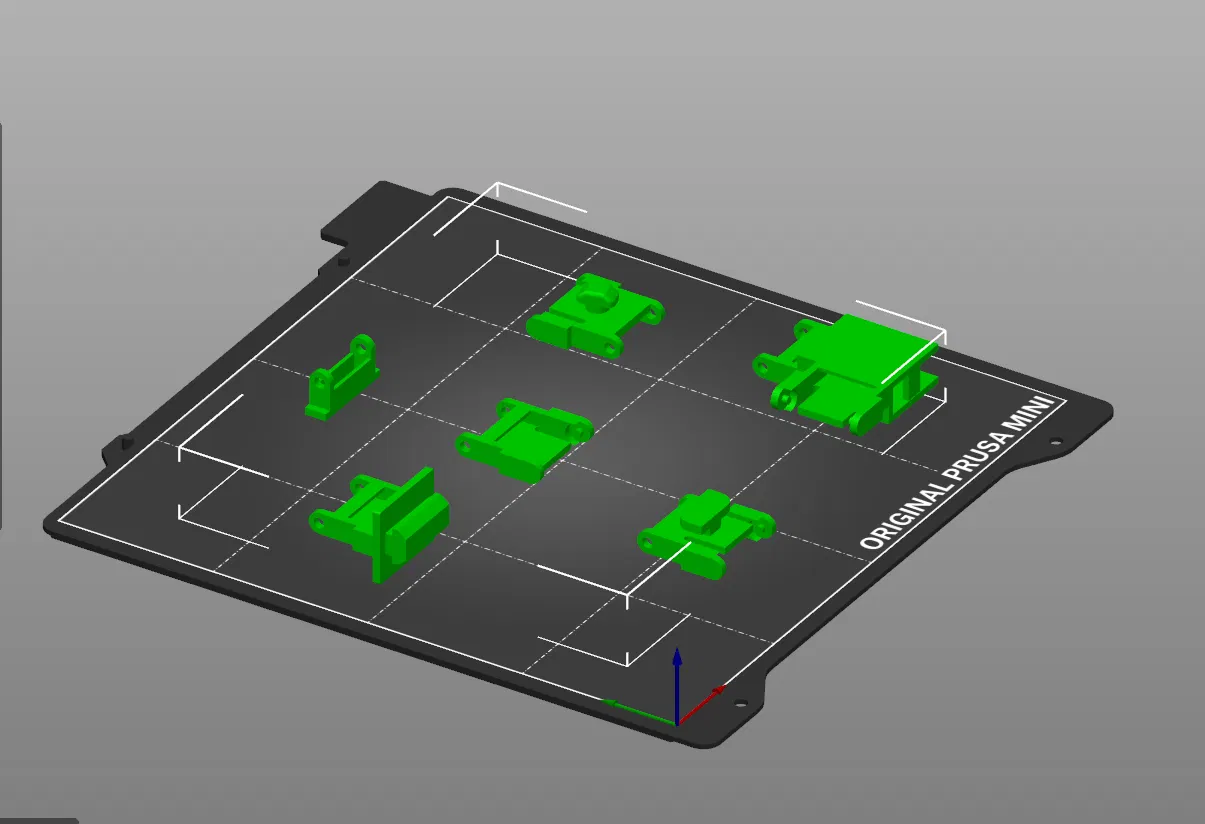

• Không cần support trừ một vài pát dây xích
• Mặt sau của hộp đựng camera có thể cần tăng tỉ lệ lên khoảng ~0.9% để vừa khít
