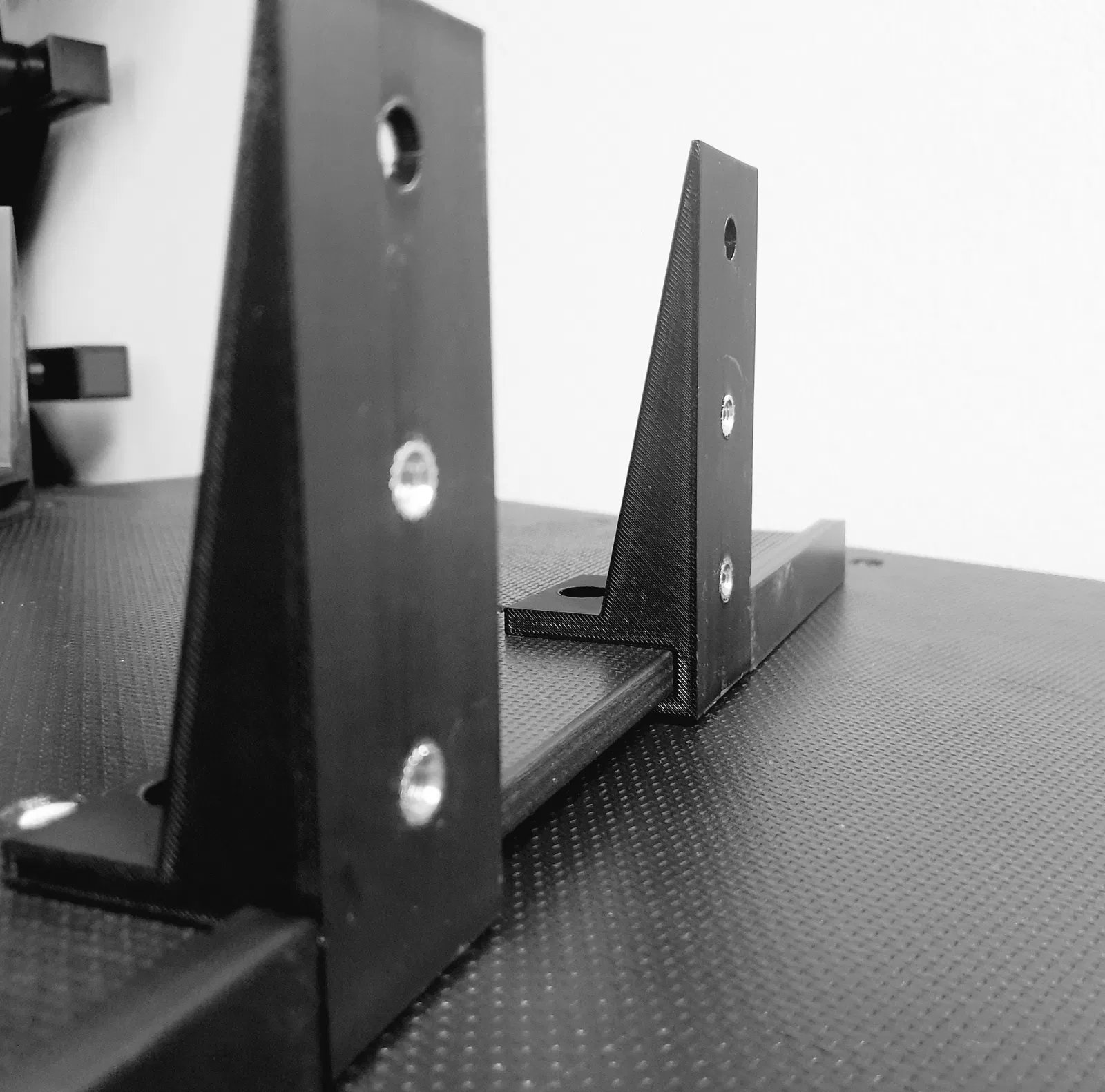

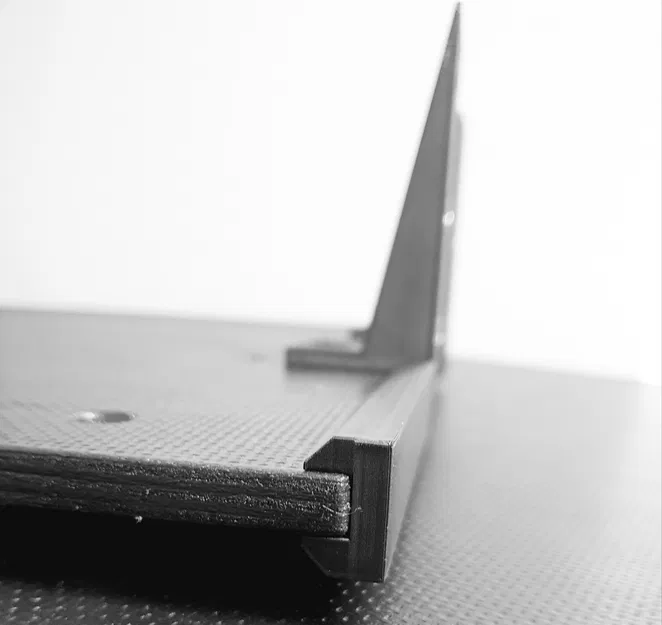

Giá đỡ gắn mặt trước ngăn kéo

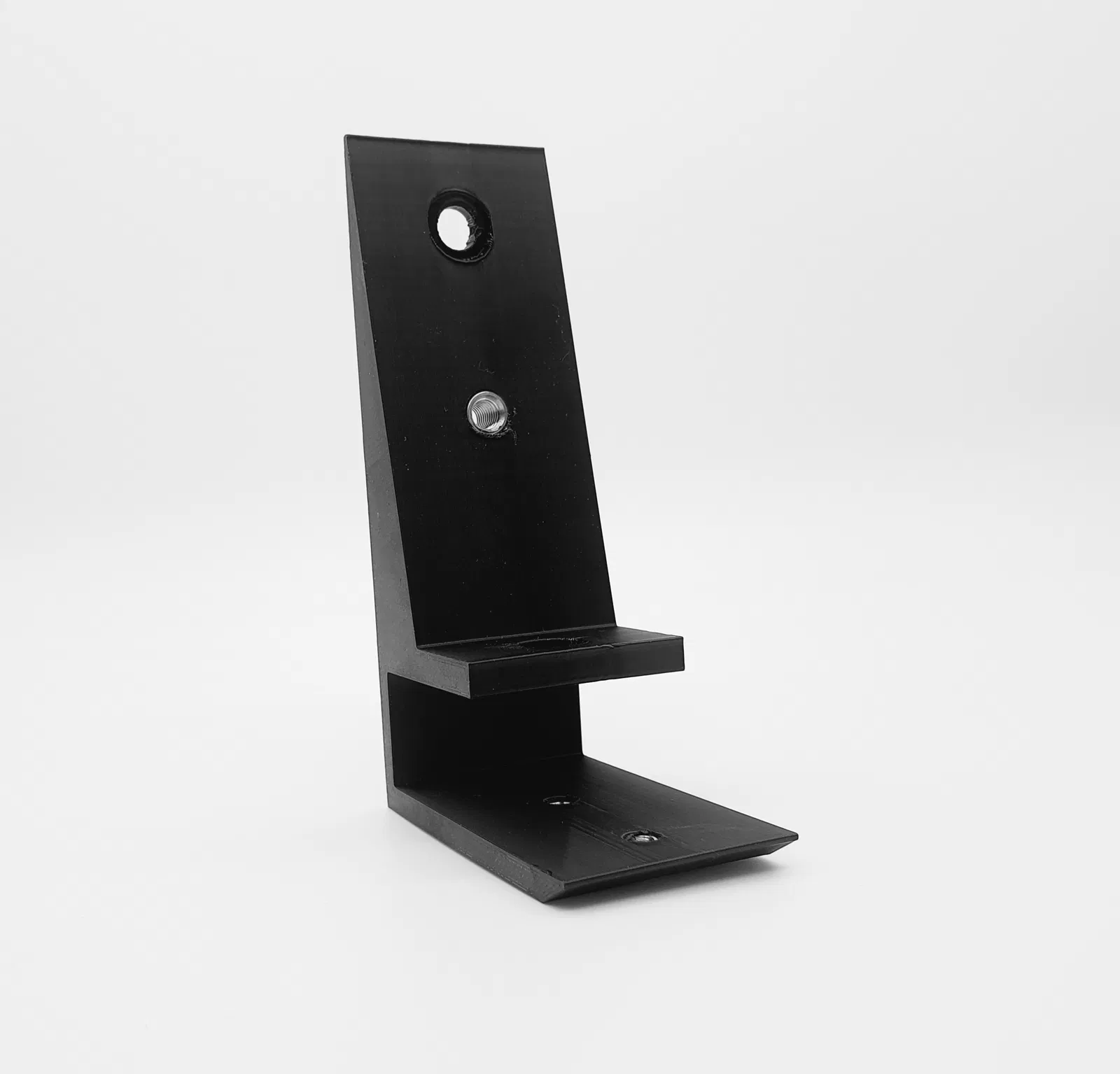

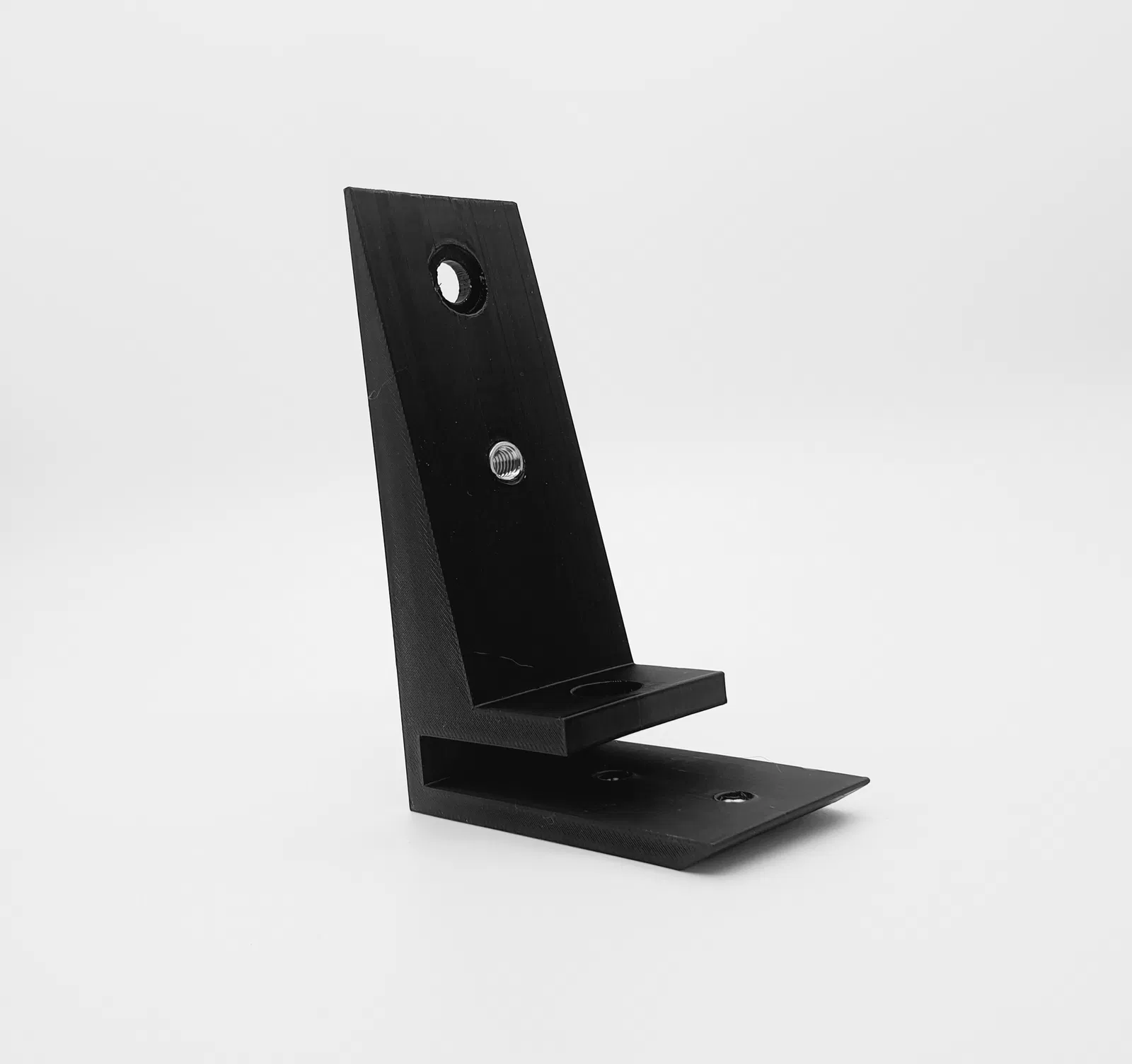

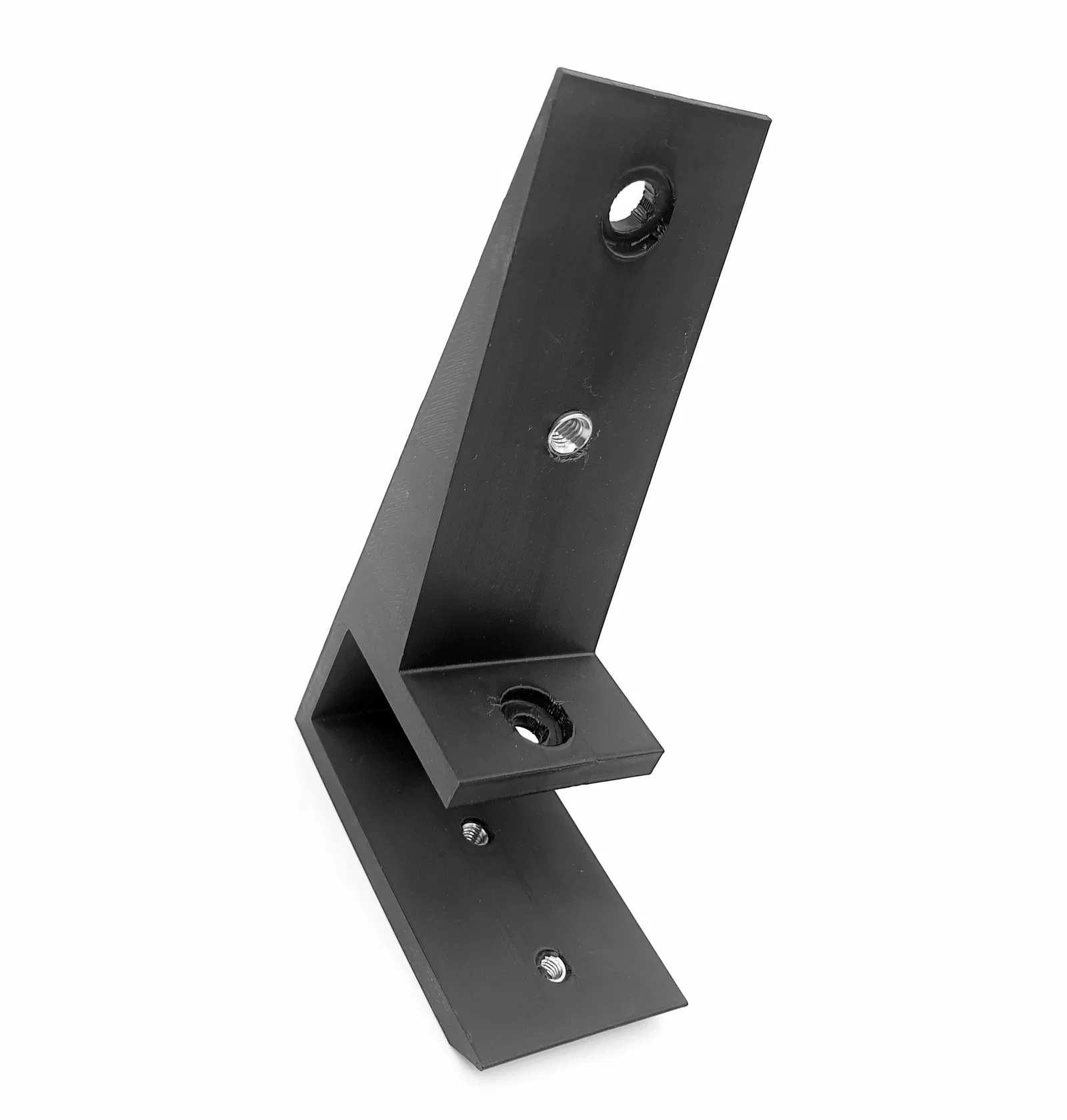

Giá đỡ gắn mặt trước ngăn kéo, có lỗ để gắn tay nắm. Có hai phiên bản khác nhau, một cho loại dày 9mm và một cho loại dày 21mm.

Vật liệu cần có (BOM):

• Tấm ván ép/ván ốp (Siebdruckplatte/Screenprinting plate) dày 9mm hoặc 21mm

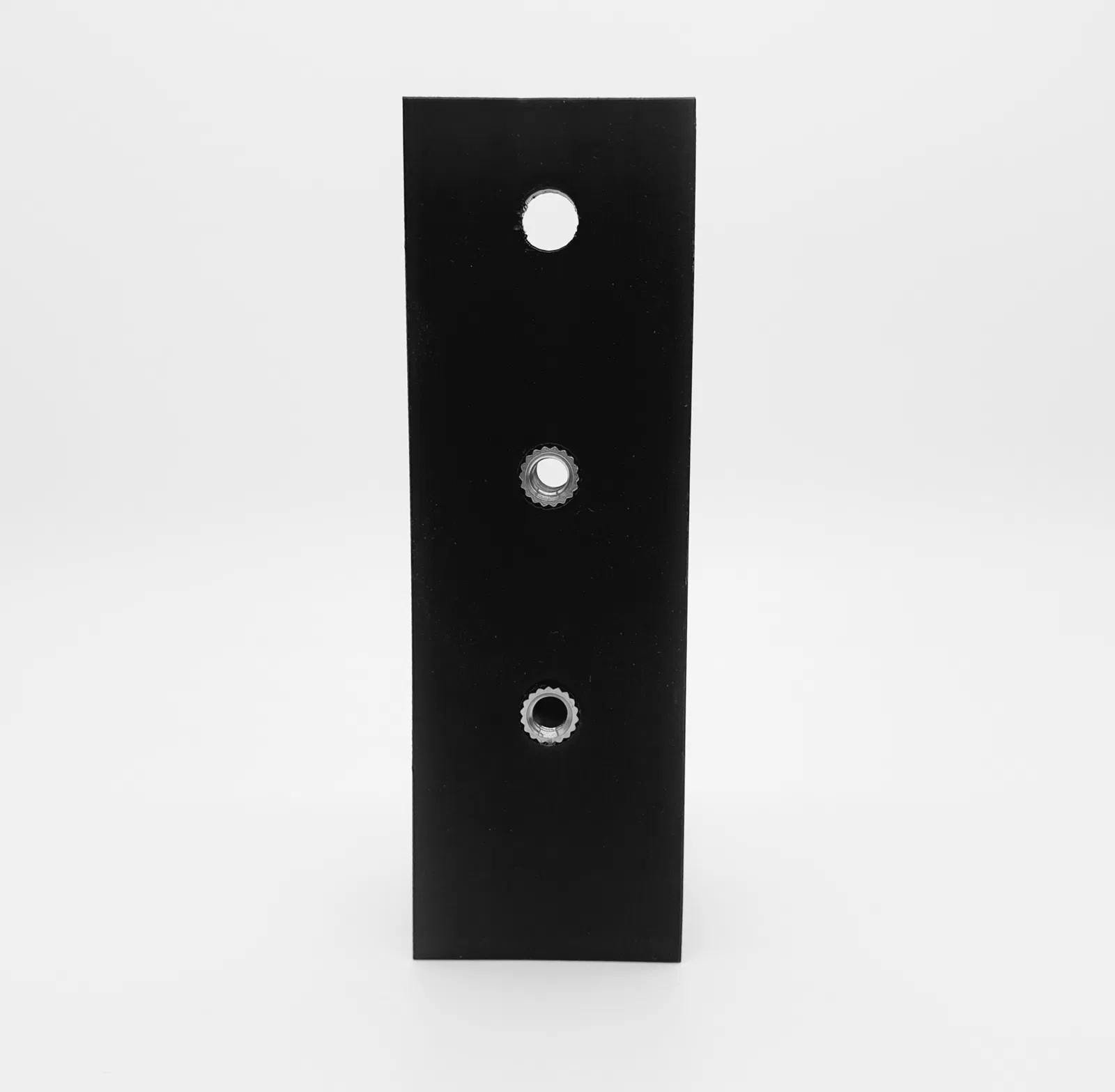

• Đầu ren chôn (Ruthex inserts) M6/M4S (mỗi giá đỡ cần 2 cái M6 và 2 cái M4S)
• Ốc M6 để gắn ván lên giá đỡ
• Ốc M4 để gắn giá đỡ (tốt nhất là 1 con đầu chìm và 1 con đầu bằng hoặc đầu trụ)

In giá đỡ: Tốt nhất là in nghiêng, có chống đỡ để lỗ được đẹp.

@Modifiers: Để tăng độ dày thành lỗ cắm đầu ren và độ ổn định cho giá đỡ, tôi đã thêm tệp 3mf từ Bambu Studio, ở đó có các modifier cho tất cả các thành và lỗ ở đúng vị trí.

@Lỗ giữa: Nếu đầu ren của bạn dài hơn độ dày của giá đỡ một chút, bạn cần phải khoan lỗ với mũi khoan 6mm để loại bỏ "bề mặt trong" bên ngoài.

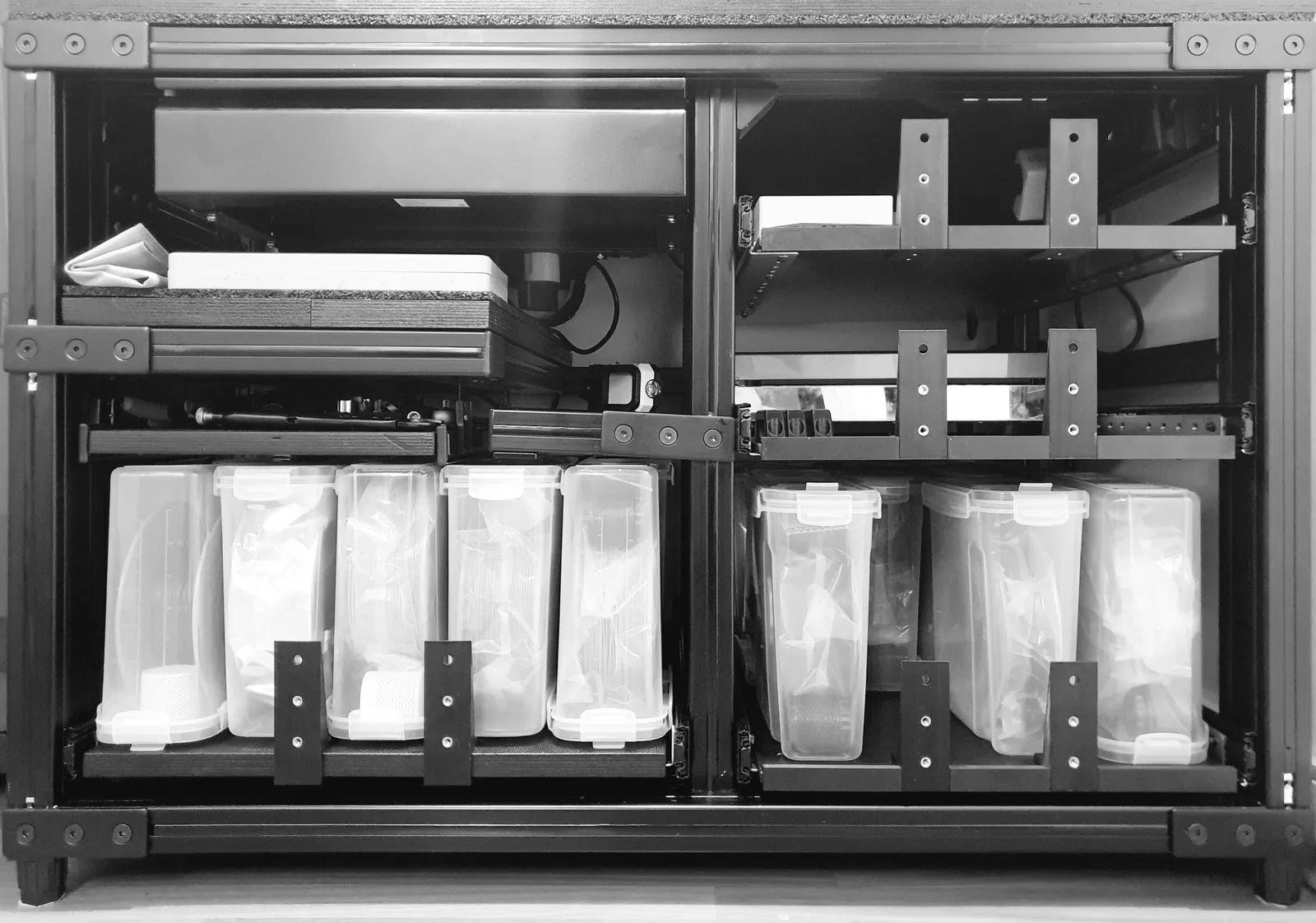

@Giá đỡ đệm (Spacer brackets): Có hai tệp (9mm/21mm) để in các giá đỡ đệm, bạn chỉ cần đo ngăn kéo của mình và rút ngắn hoặc kéo dài giá đỡ cho đúng kích thước. Khi lắp chúng, hãy xem chúng có bằng phẳng với giá đỡ chính không, nếu không thì lật chúng lại :-)

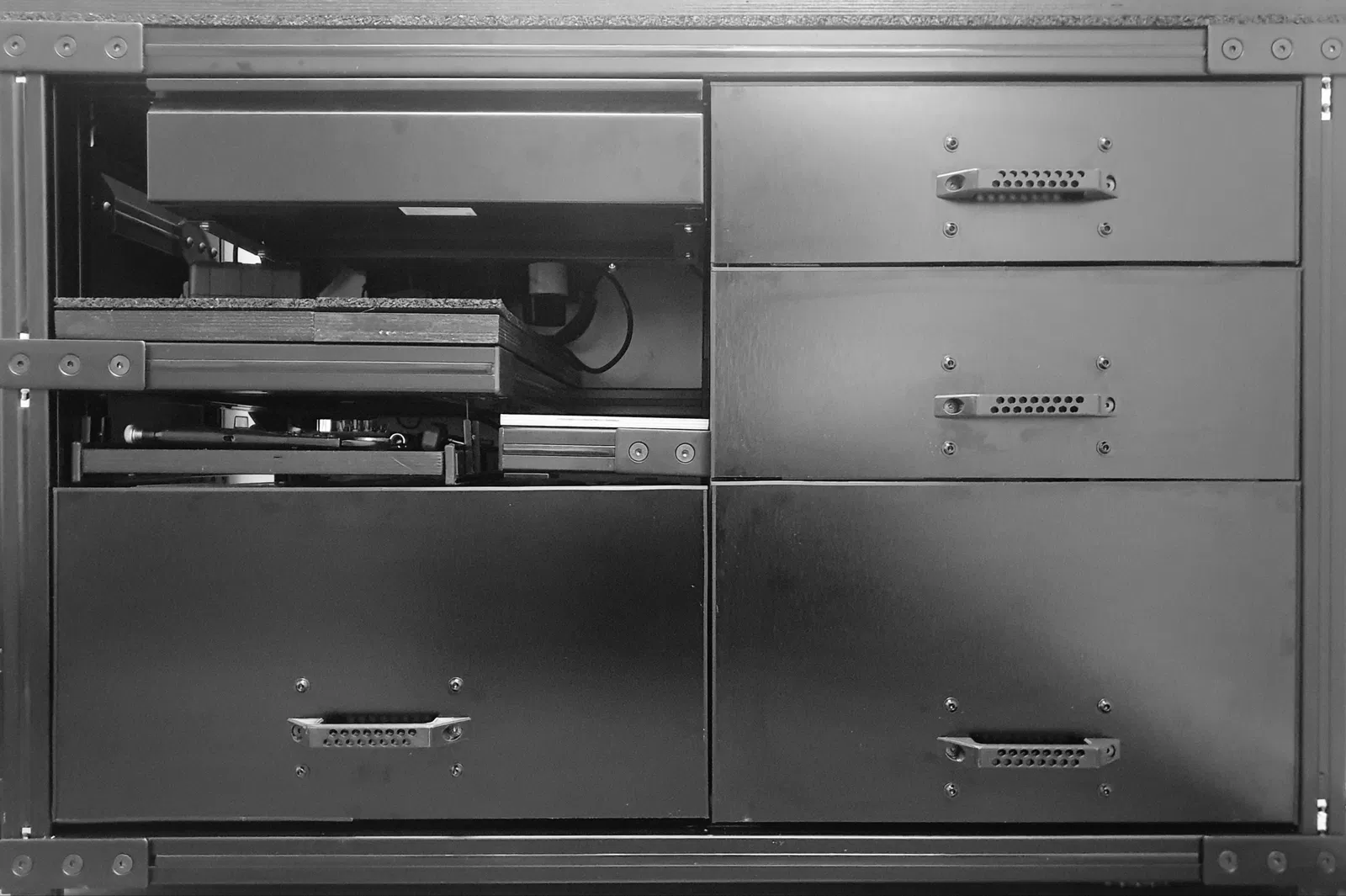

Trong trường hợp bạn cần tay nắm, bạn có thể sử dụng cái này (ốc M6 x 10mm hoặc 12mm đầu chìm tùy thuộc vào độ dày mặt trước ngăn kéo của bạn, tôi đã dùng tấm Aludibond dày 3mm).

Vì ngăn kéo khá nặng nên tôi đã sử dụng sợi Prusament PC jet black.
