Bộ Giữ Nhãn Thẻ Sợi Filament Bambu Refill

Vấn đề

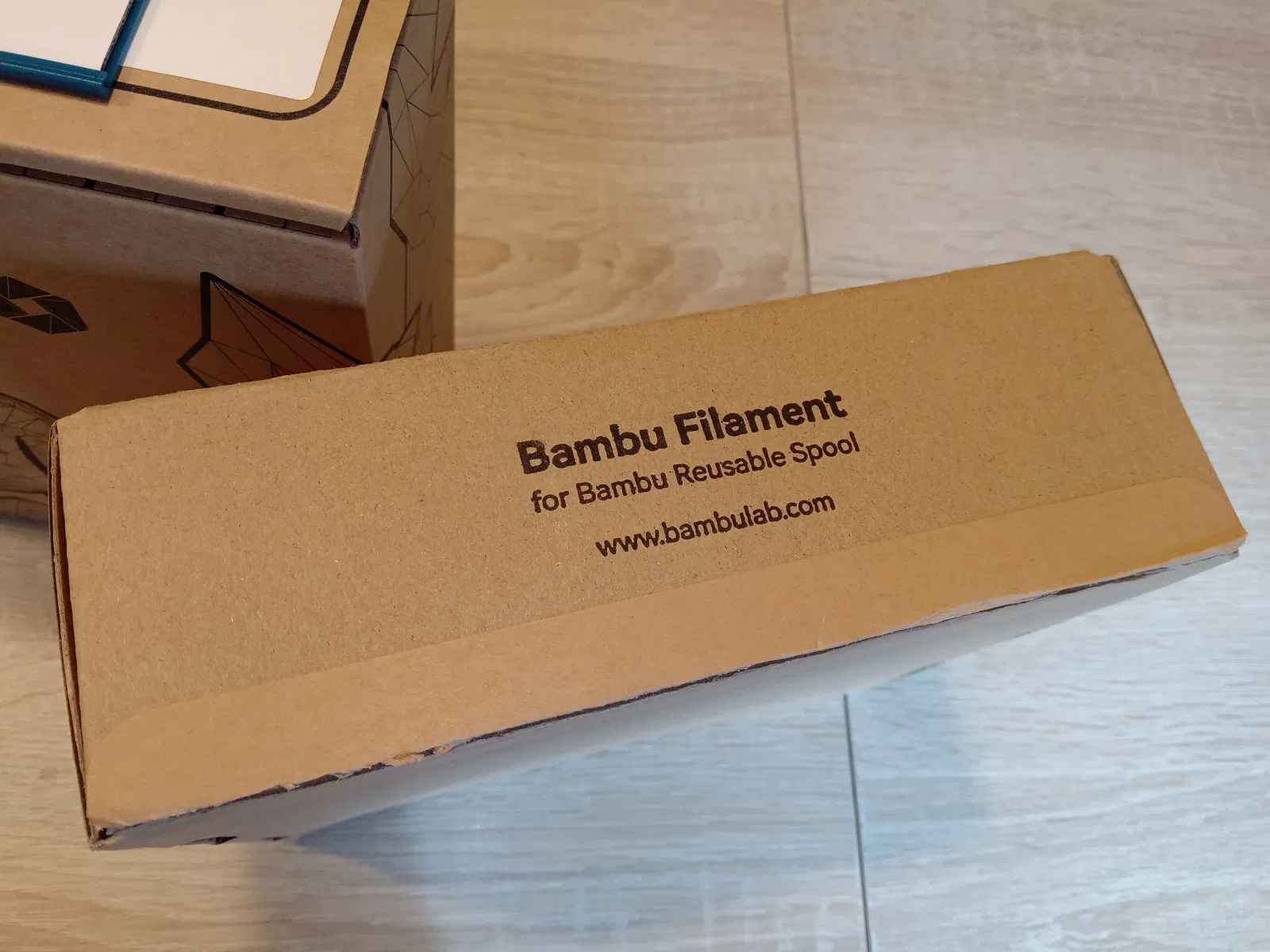

Sợi filament dạng cuộn refill của Bambu Lab không đi kèm với lõi spool, và hộp đựng của nó vì vậy không đủ lớn. Một khi bạn đã đặt sợi filament refill lên một lõi spool, bạn sẽ không thể cất giữ nó trong hộp ban đầu nữa. Sợi filament refill đi kèm với một nhãn dán bạn có thể gắn lên lõi spool, nhưng nó chỉ ghi là “PLA Basic” hay “PLA Matte” chứ không cho biết đó là màu gì. Tôi quan tâm đến tên màu chính xác, vì đôi khi không rõ liệu màu sắc bạn nhìn thấy (Vàng) là “vàng chanh” “vàng tàu ngầm” hay “màu be của hoàng hôn trên bãi biển miền Nam hoang vắng”. Và thông tin này sẽ bị mất nếu bạn không thể nào ghi tên màu chính xác lên lõi spool hoặc giải pháp lưu trữ.

Sau khi xem qua các giải pháp lưu trữ lõi spool khác nhau trên đây (hộp in kèm thẻ mẫu, nhãn dán để gắn lên lõi spool,…), tôi không tìm thấy thứ gì hợp ý mình. Cuối cùng, điều làm tôi bận tâm là hoặc một hộp in sẽ tốn một lượng lớn filament lãng phí hoặc trong các giải pháp khác, tôi sẽ cất giữ các lõi spool bên ngoài hộp, điều này có vẻ hơi bừa bộn đối với tôi ngay lúc này (tôi không có giải pháp lưu trữ nào phù hợp để cất giữ các lõi spool).

Giải pháp

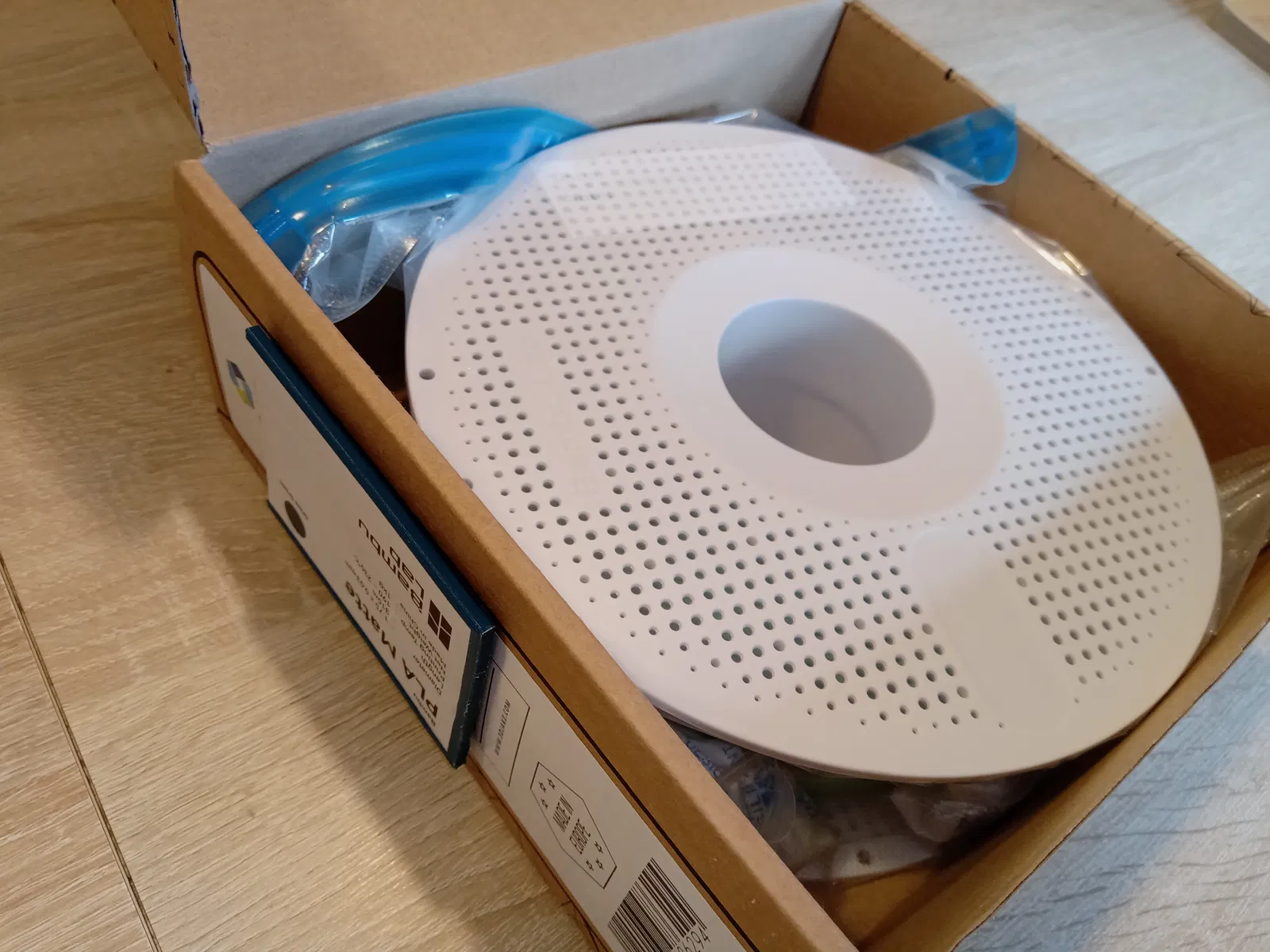

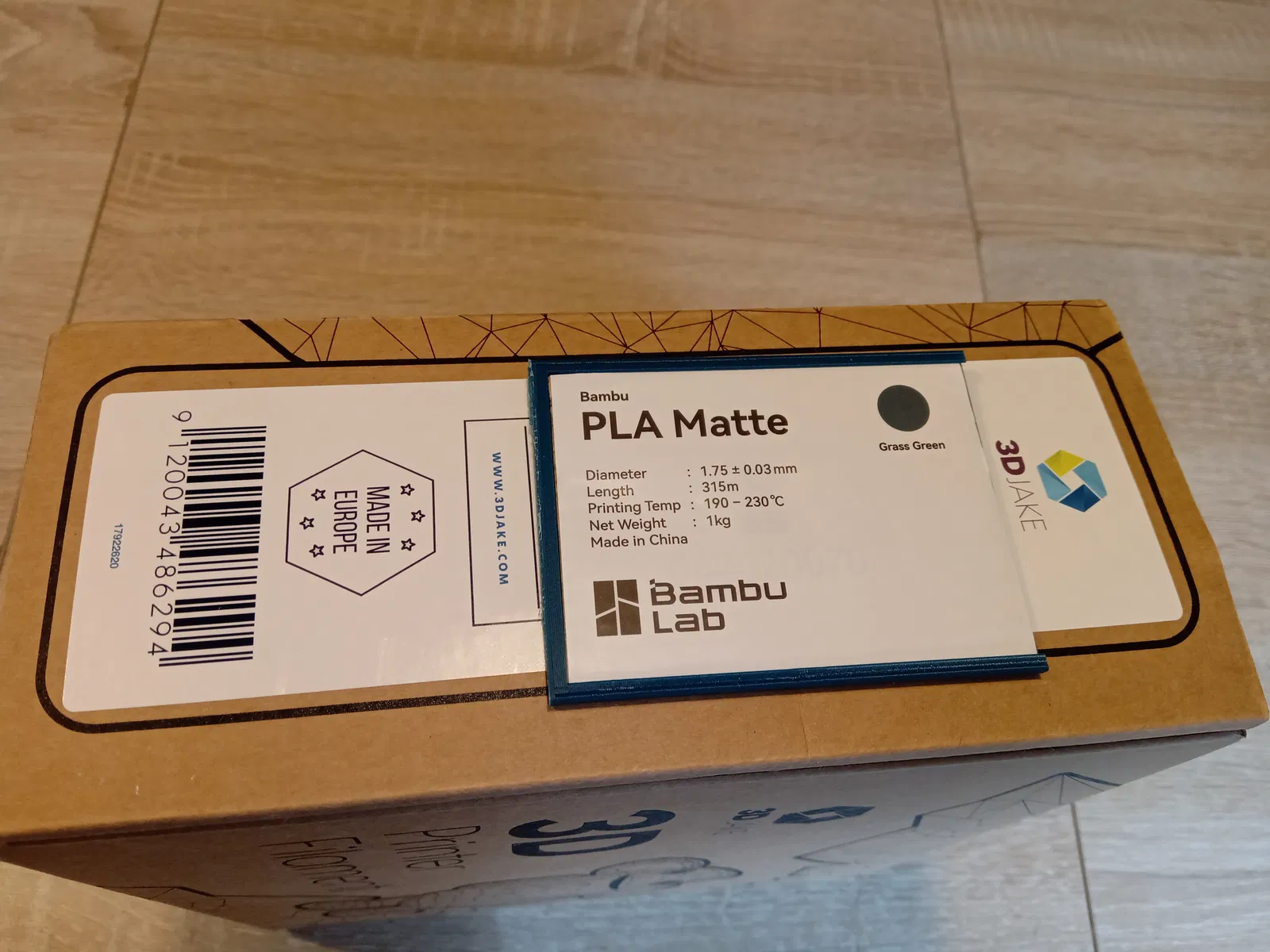

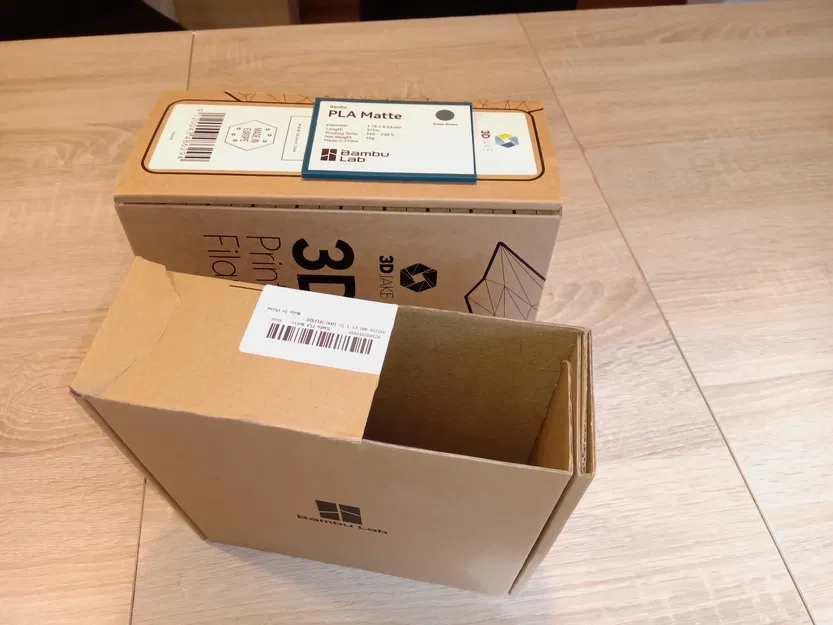

Vì vậy, giải pháp cho tôi là tái sử dụng các hộp spool rỗng từ các nhà sản xuất khác (như 3dJake) đủ lớn để chứa toàn bộ lõi spool của Bambu Lab. Nhưng làm sao để đánh dấu chúng, để không làm mất tên màu chính xác? Tôi chỉ cắt ra nhãn (hoàn chỉnh) từ hộp refill (77mm x 57mm x 1mm) và đặt nó lên hộp đã tái sử dụng, sao cho nó che đi thông tin cũ về màu sắc và loại filament. Vì vậy, tôi đã thiết kế bộ giữ nhãn này, với các chốt để xuyên qua hộp giấy, cho phép giữ nhãn hộp giấy đã cắt ra từ Hộp Refill của Bambu.

Tôi bắt đầu với một thiết kế đã có sẵn chốt, tôi nghĩ rằng nó có thể cồng kềnh khi in, nhưng nó cũng không hoạt động tệ lắm.

Tuy nhiên, tôi nghĩ rằng một thiết kế thân thiện hơn với máy in 3D nếu tôi tách bộ giữ nhãn này ra khỏi các chốt. Đây là phiên bản thứ hai tôi cung cấp, với hai file STL riêng biệt – một cho bộ giữ nhãn, một cho các chốt. Lưu ý rằng tôi đã thay đổi các chốt một chút so với giải pháp “hoàn chỉnh”, vì chúng có thể hơi rộng.

Có thể bạn có một số chốt khác mà bạn muốn sử dụng, và chúng không vừa với khoang được chuẩn bị sẵn của bộ giữ nhãn – chỉ cần điều chỉnh tệp nguồn của bộ giữ nhãn, tôi cũng đã đặt tất cả các tệp nguồn FreeCAD của mình ở đó. FreeCAD là mã nguồn mở và có sẵn cho tất cả các nền tảng chính.

In ấn:

Tôi đã in bộ giữ nhãn ở vị trí thẳng đứng, như gợi ý của chức năng “tự động định hướng” của Bambu Studio. Trong trường hợp của mô hình “hoàn chỉnh”, tôi đã sử dụng hỗ trợ cây, trong trường hợp còn lại, tôi không sử dụng bất kỳ hỗ trợ nào và nó cũng không cần thiết. Cả hai phiên bản đều có một lớp brim lớn được thêm vào bởi Bambu Studio và tôi nghĩ điều đó là hợp lý.

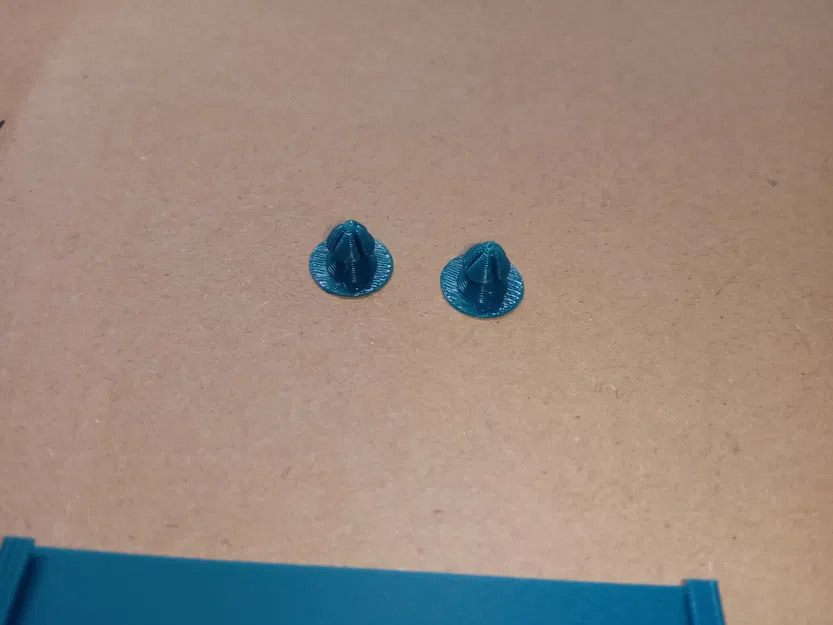

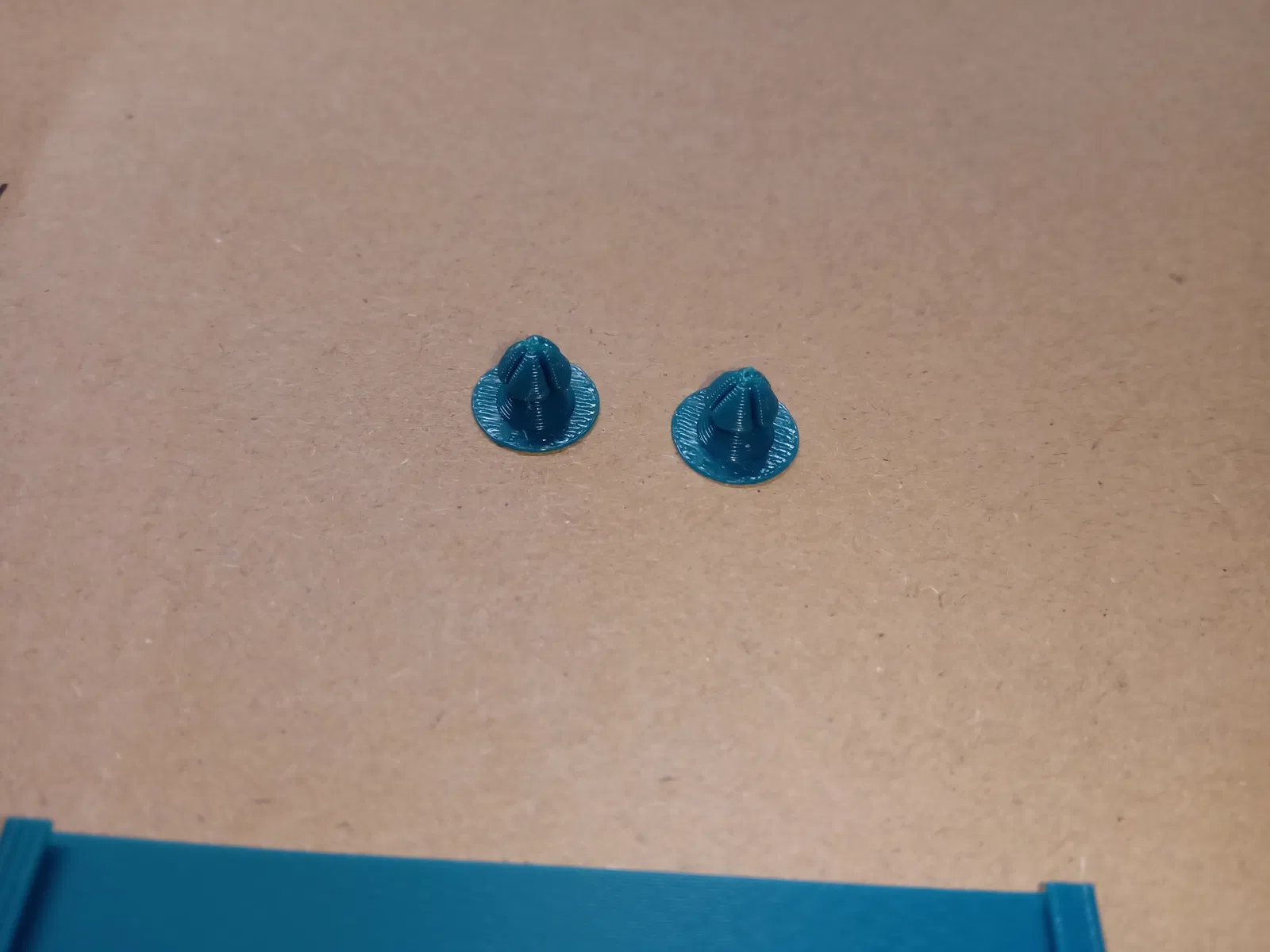

Đối với các chốt, hỗ trợ có thể là yếu tố quyết định, vì việc gỡ bỏ hỗ trợ rất khó khăn nếu không làm gãy thứ gì đó, và nó in tốt mà không cần hỗ trợ.

Gắn nhãn lên hộp khác:

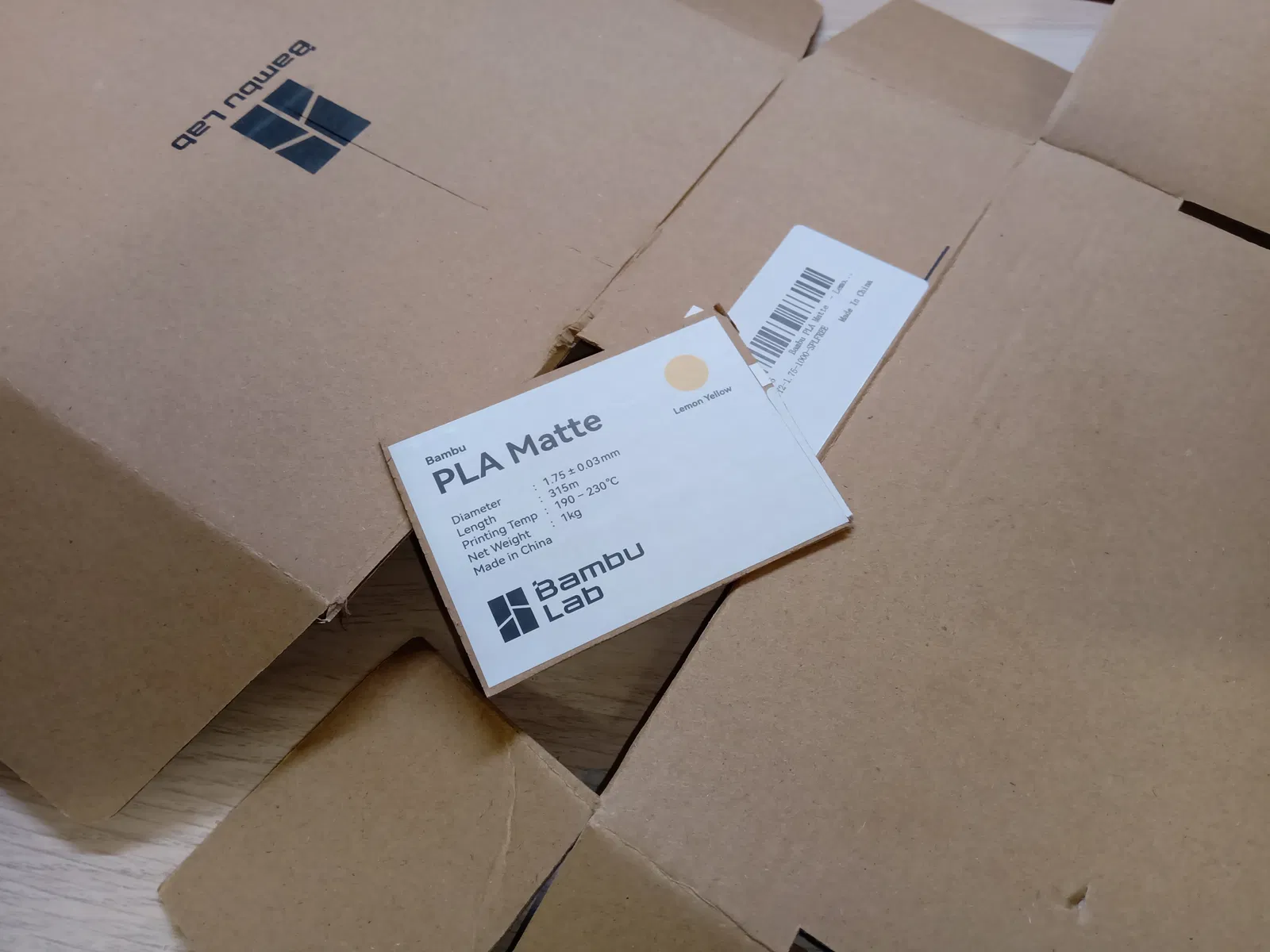

Đầu tiên, bạn nên cắt nhãn mong muốn từ hộp refill – tôi tháo rời hoặc mở nó ra và sau đó cắt xung quanh nhãn.

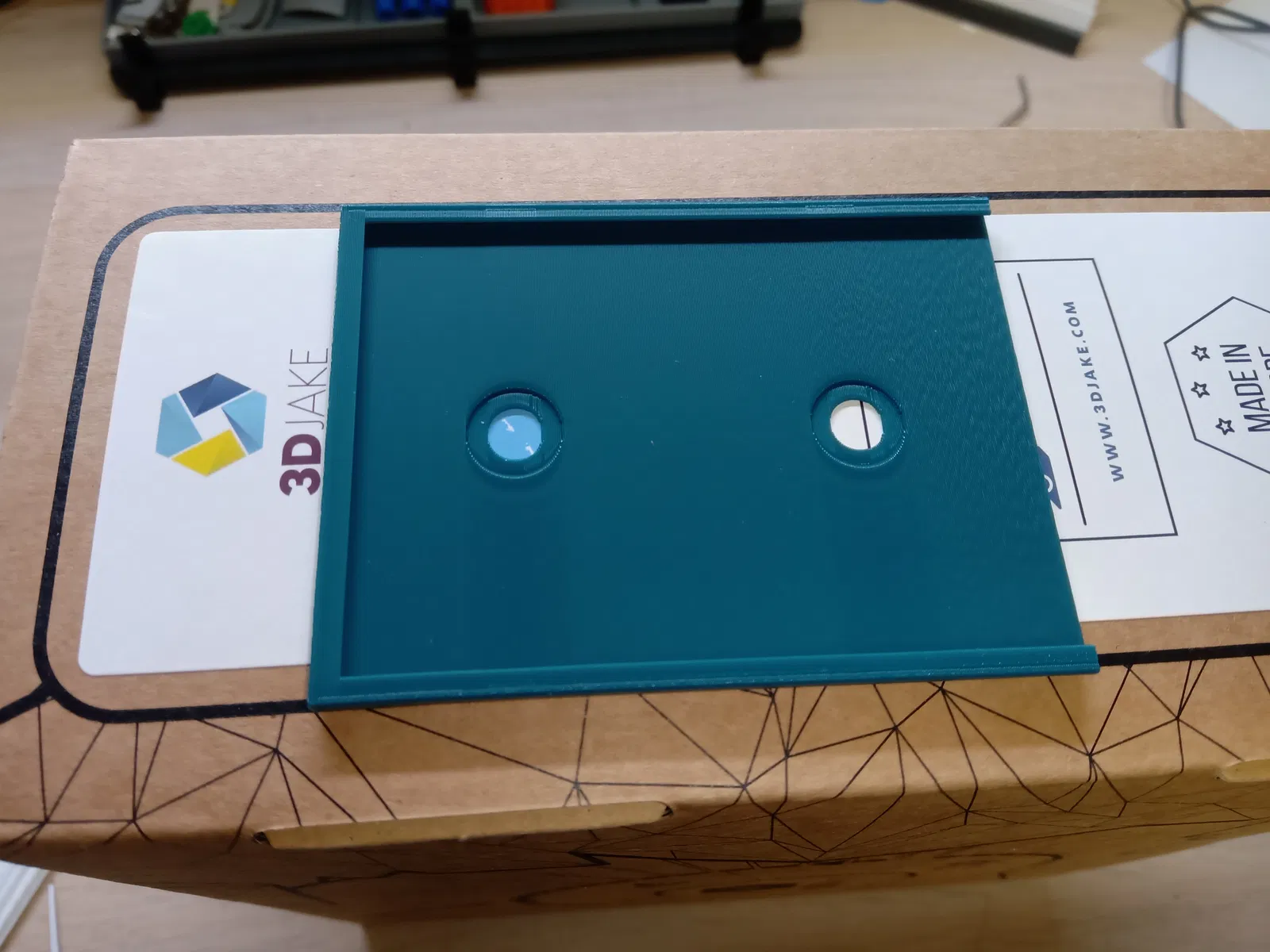

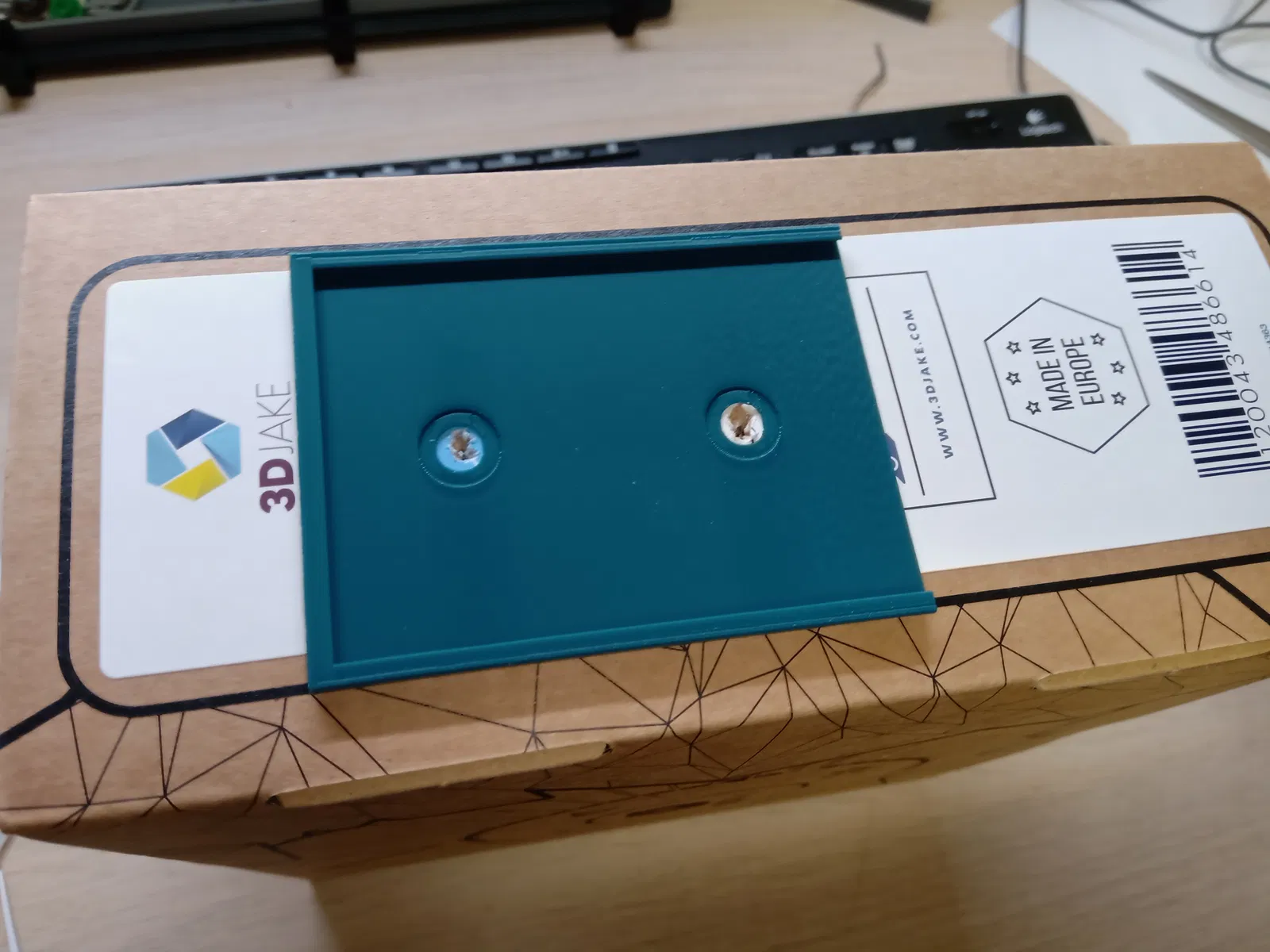

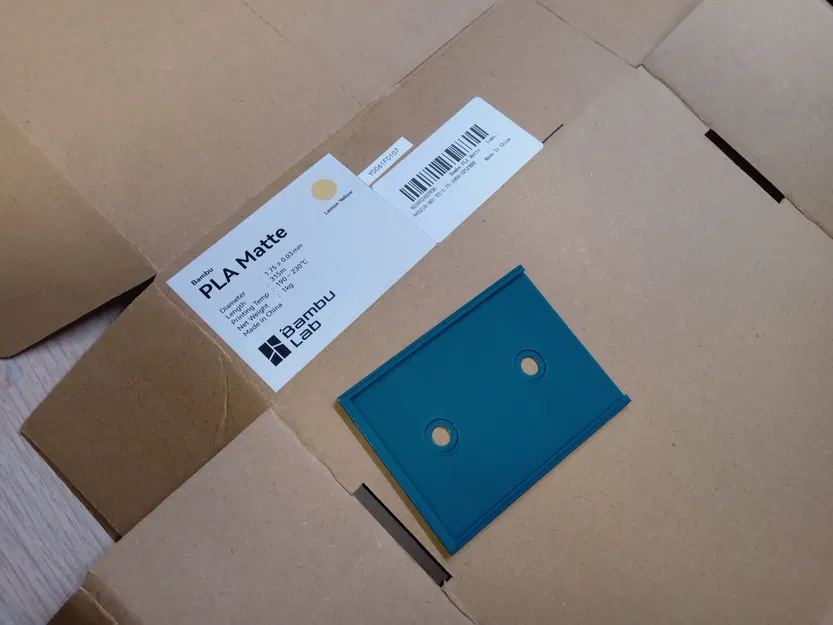

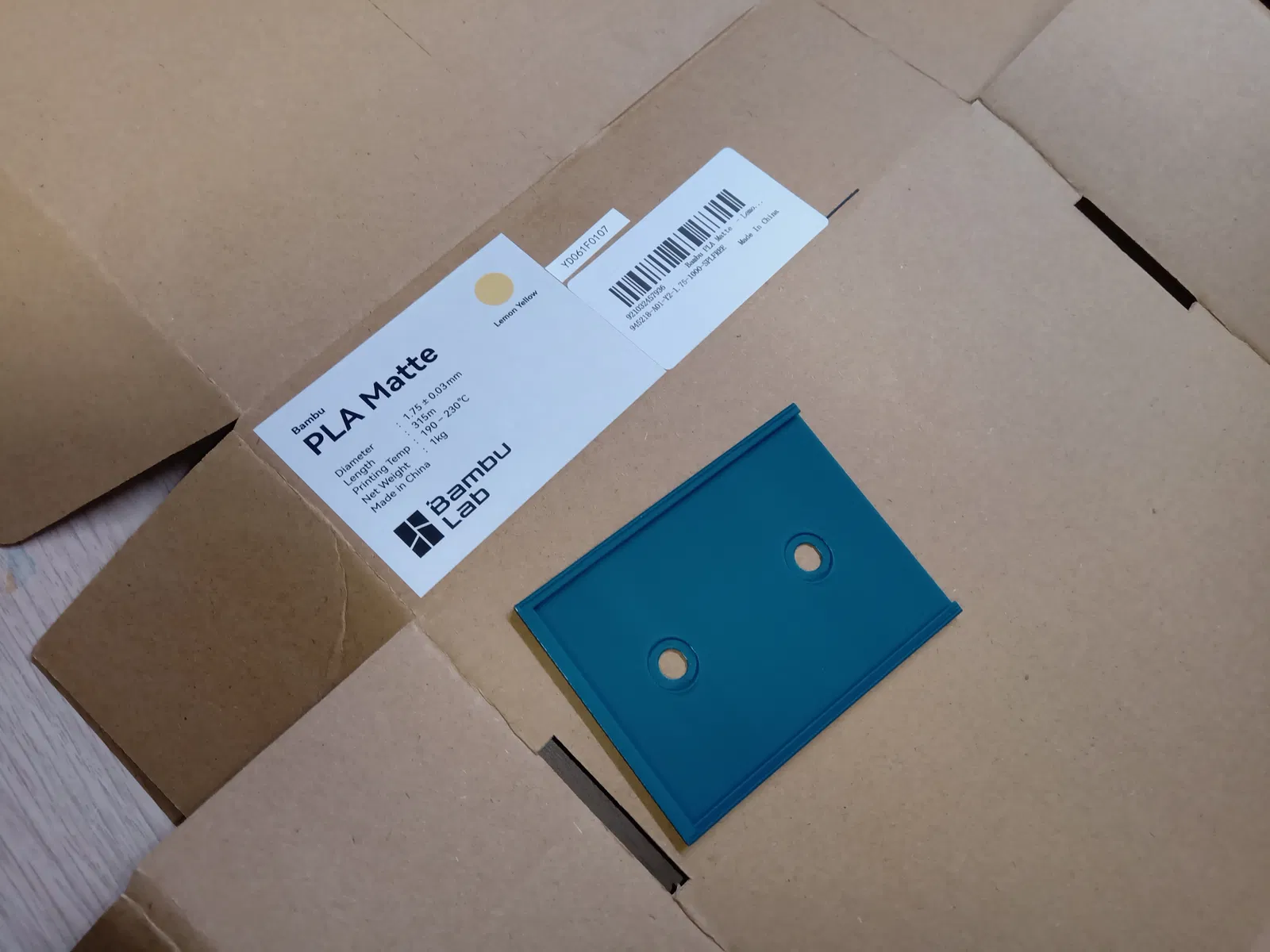

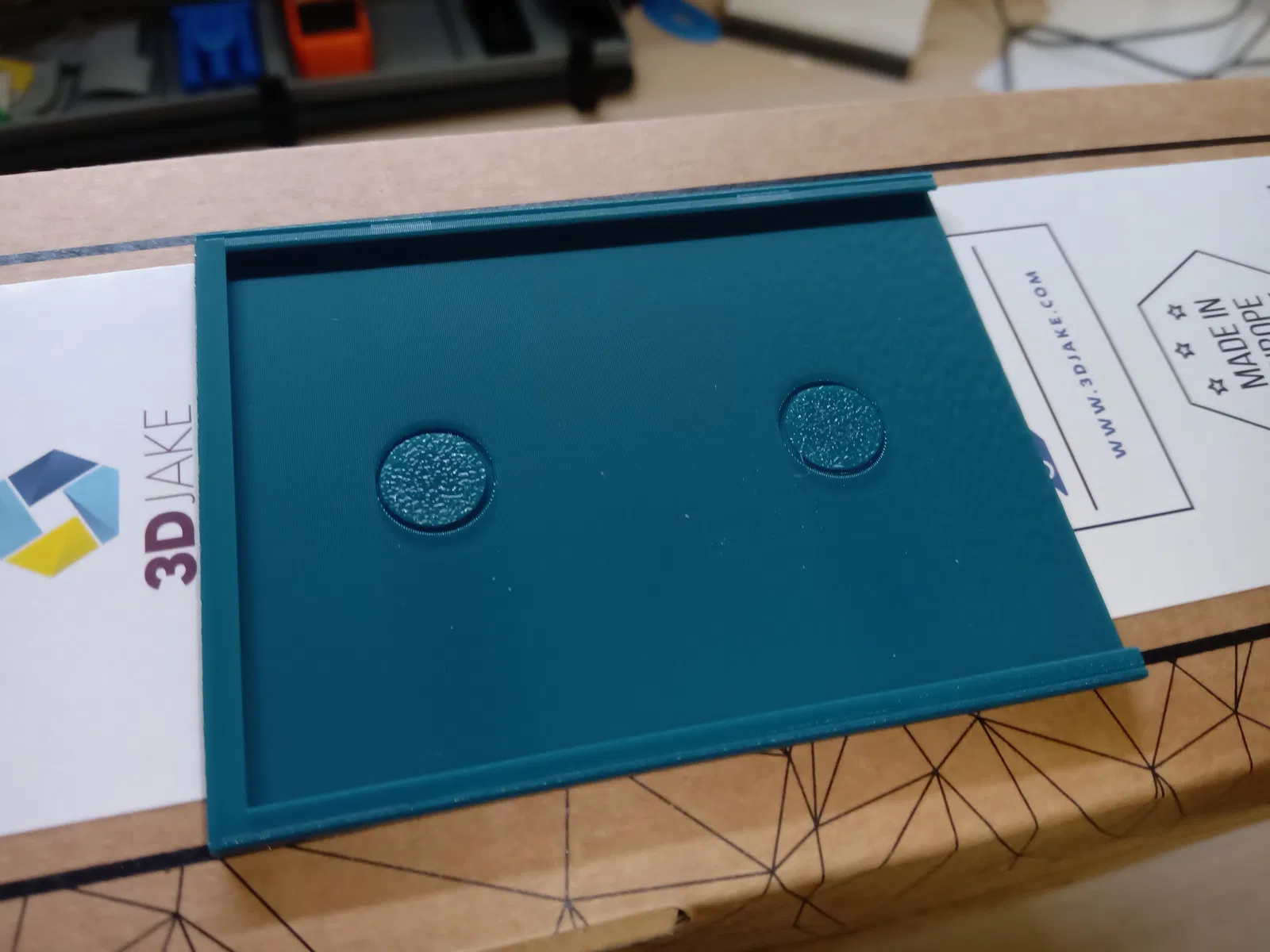

Sau đó, đặt bộ giữ nhãn trần lên hộp khác, cố gắng che đi càng nhiều thông tin sai lệch có thể còn trên hộp càng tốt. Nếu bạn sử dụng bộ giữ nhãn có lỗ, hãy đánh dấu vị trí của chúng trên hộp. Nếu bạn khéo léo, bạn có thể sử dụng một mũi khoan để tạo một lỗ nhỏ trên đó, 3mm sẽ là mục tiêu. Tôi chủ yếu chỉ sử dụng thứ gì đó có đầu nhọn để tạo một lỗ nhỏ trên đó và làm rộng nó ra cho đến khi tôi có thể ấn chốt vào, vì vậy tôi không biết đường kính nào thực sự cần thiết…

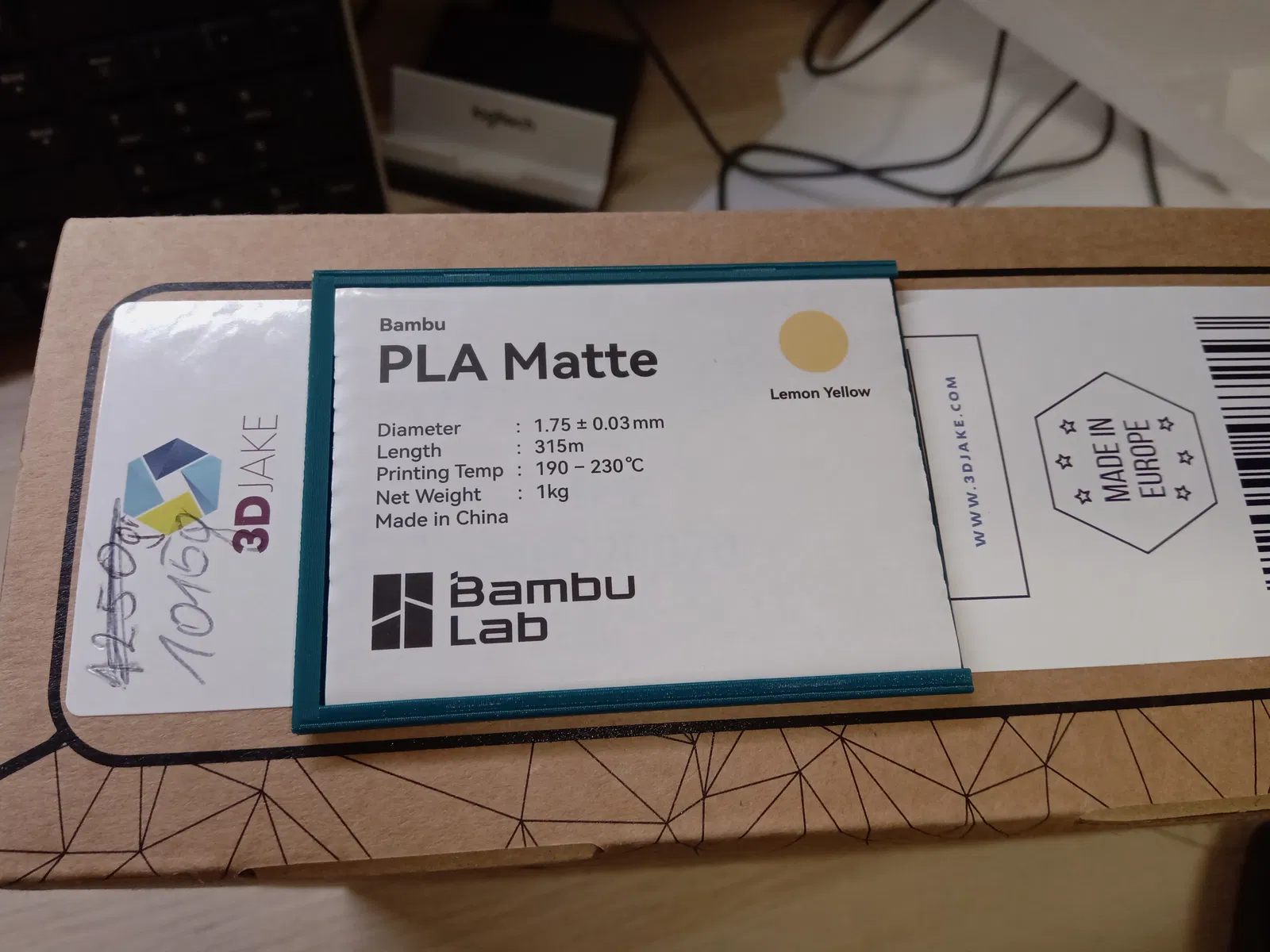

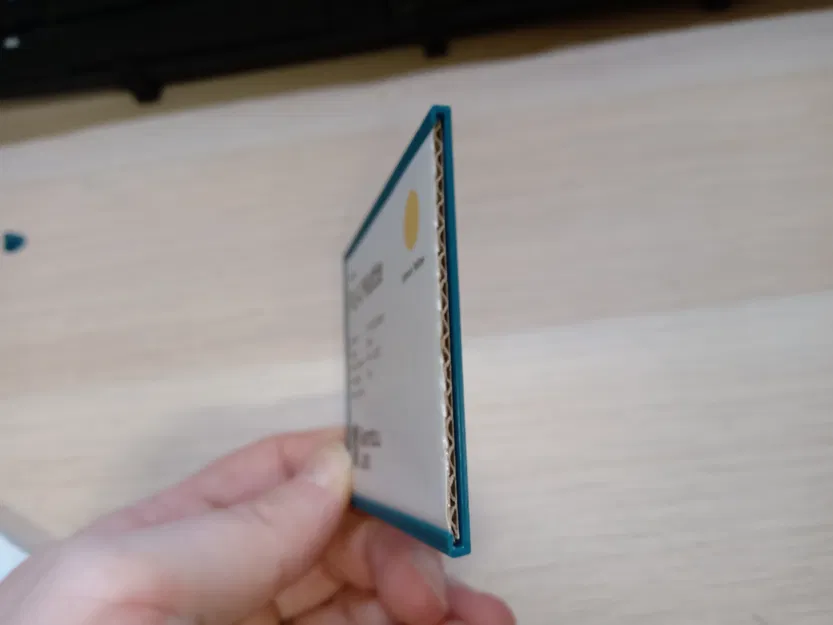

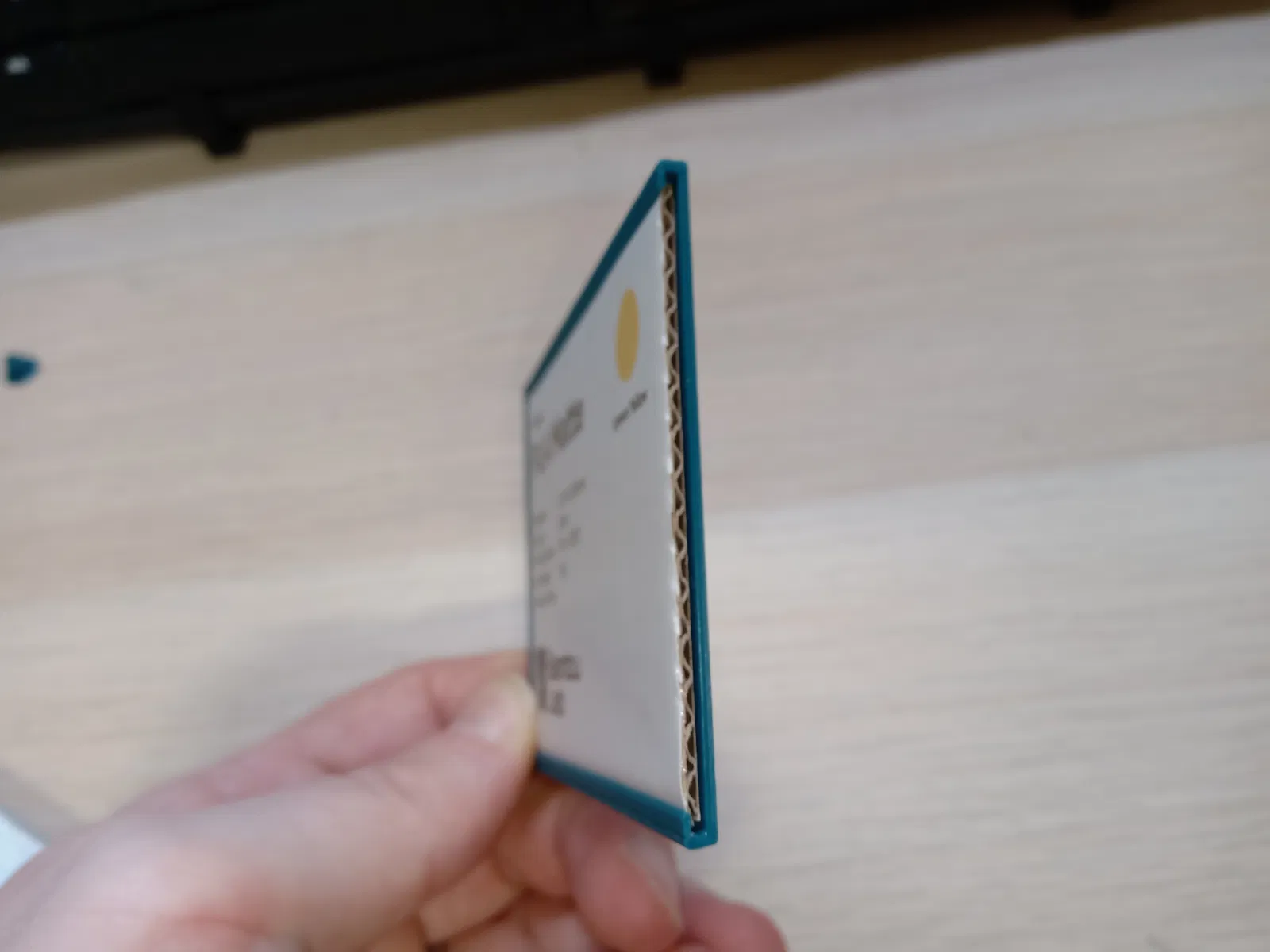

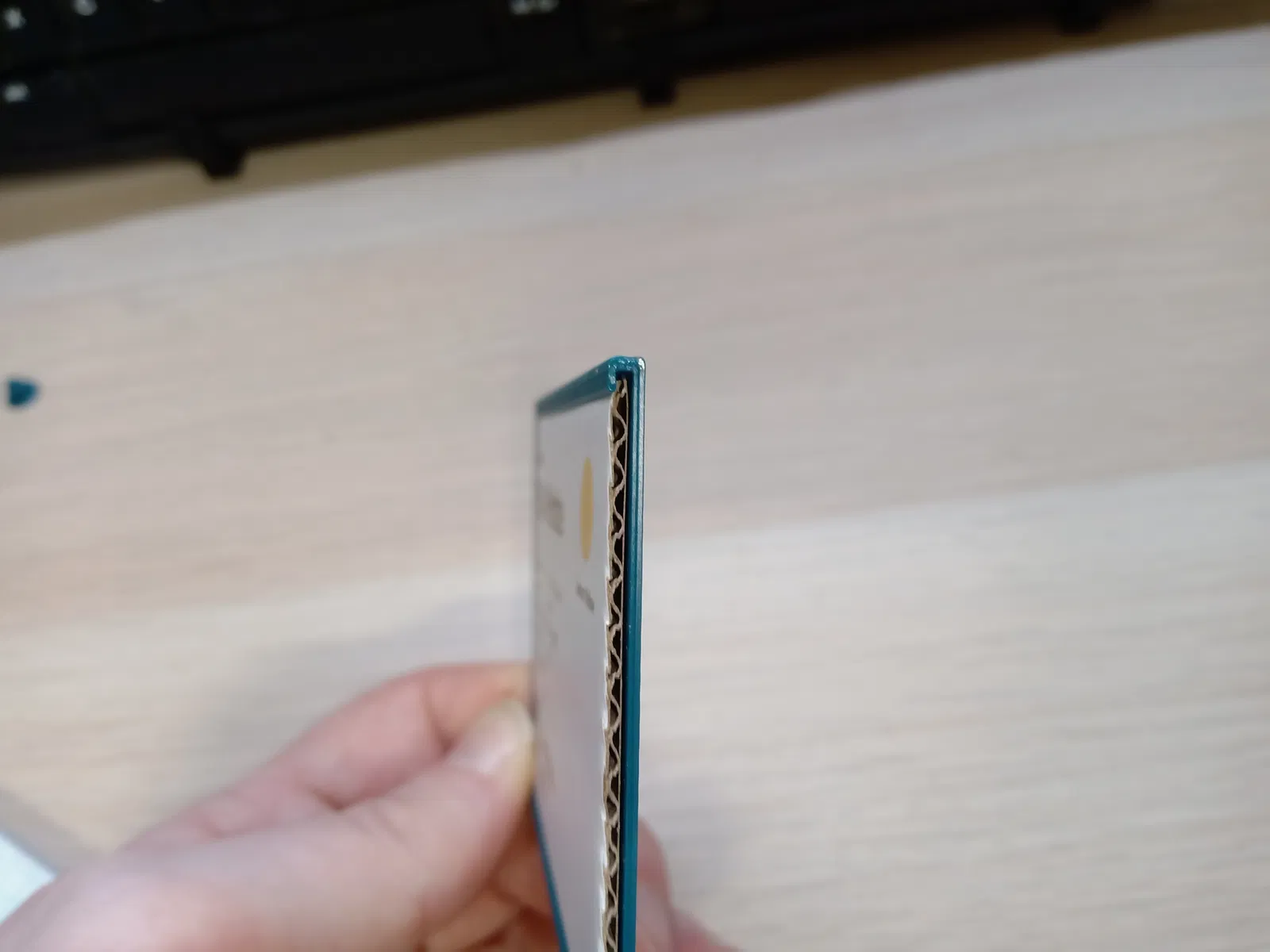

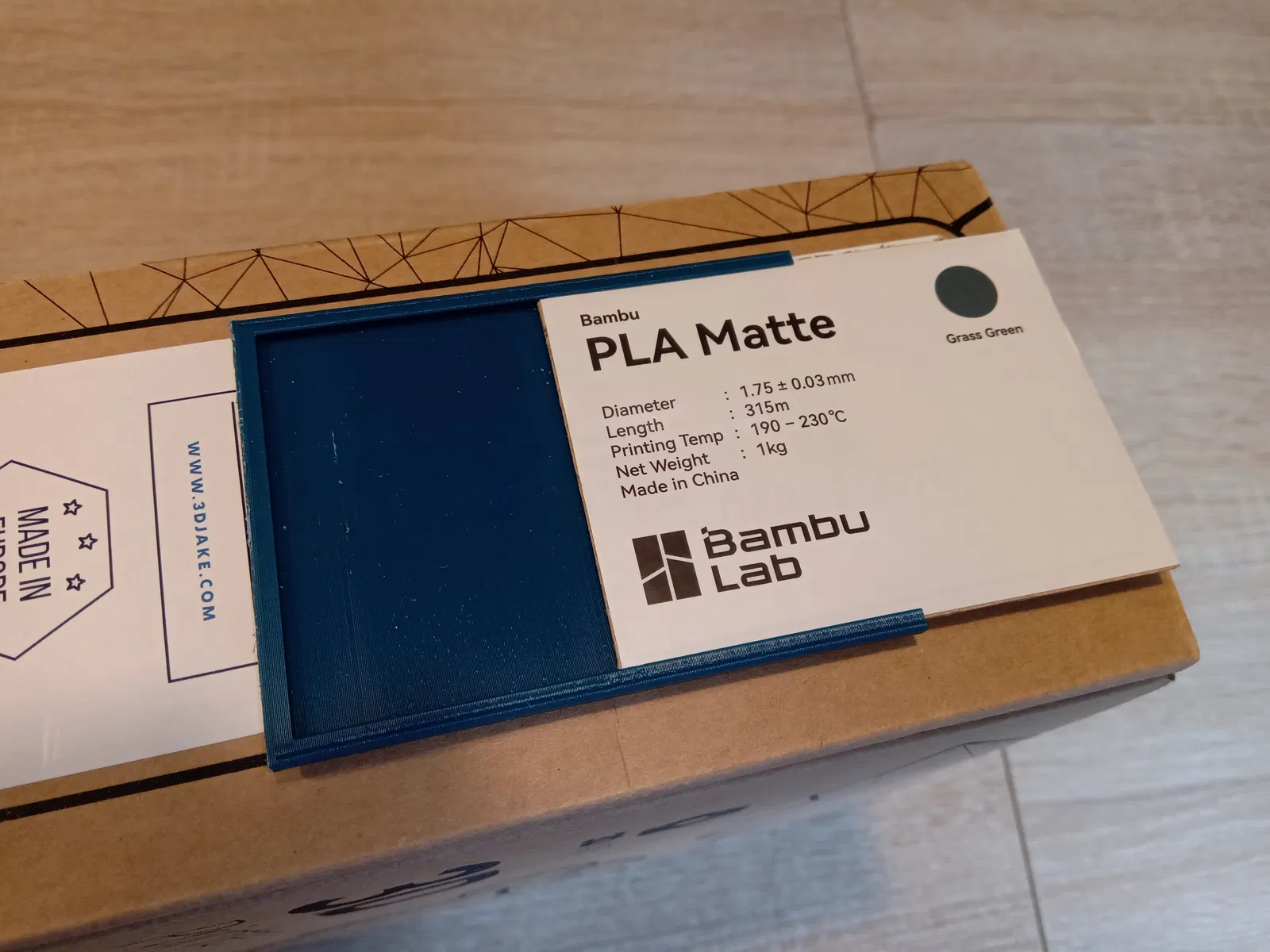

Sau đó, chỉ cần trượt nhãn đã cắt vào bộ giữ nhãn. Nếu lõi spool đã hết, hãy giữ lại cả lõi spool và hộp, gỡ bỏ nhãn và đặt một nhãn khác vào đó cho lõi spool tiếp theo.
